Тандем-цилиндры двухстороннего действия ПЦ71 представляют собой высоконадежные механизмы позиционирования, предназначенные для применения в промышленных пневматических системах, где требуется высокая точность и стабильность работы. Эти устройства, известные также как позиционеры, нашли широкое применение в станкостроении, автоматизированных линиях сборки и другом оборудовании с повышенными требованиями к позиционированию исполнительных органов. Их главная особенность – независимые штоки, позволяющие реализовывать сложные кинематические схемы.
Описание и назначение серии ПЦ71
Серия тандем-цилиндров двухстороннего действия ПЦ71 разработана для выполнения задач, где необходимо обеспечить движение двух штоков независимо друг от друга или в заданной последовательности. Гидравлические (пневматические) тандем-цилиндры двухстороннего действия ПЦ71 оснащены системой регулируемого демпфирования в конце хода, что обеспечивает плавную и бесшумную остановку штока, защищая оборудование от ударных нагрузок. Возможность установки в любом пространственном положении значительно расширяет область их применения.
Гильзы цилиндров изготовлены из прочной алюминиевой трубы, что обеспечивает малый вес и высокую коррозионную стойкость. На поршне установлен магнит для индуктивного определения его положения, что позволяет интегрировать цилиндр в системы автоматического управления. Виброустойчивость конструкции соответствует I степени жесткости по ГОСТ 28988, что гарантирует надежную работу в условиях вибрации.
Наш поставщик Гидротех предлагает тандем-цилиндры двухстороннего действия ПЦ71 диаметром от 32 до 200 мм, что покрывает широкий спектр потребностей по усилию и производительности.
Қазақстандық инженер механизмге қарап: «Бұл тандемAssessment-цилиндры двухстороннего действия ПЦ71 екі бағытта да жұмыс істей алатынын айт!». Ол жауап берді: «Иә, сондықтан ол жерде отырған екеуіңіз де біреу болып жұмыс істеуіңіз керек!»
Технические характеристики тандем-цилиндров ПЦ71
Основные параметры, определяющие область применения и рабочие возможности агрегатов, приведены в таблице. Тандем-цилиндры двухстороннего действия ПЦ71 работают со сжатым воздухом, имеют широкий диапазон рабочих температур и скоростей.
| Наименование параметра |
Диаметр цилиндра (мм) |
Значение параметра для серии |
| Номинальное рабочее давление, МПа |
32, 40, 50, 63, 80, 100, 125, 160, 200 |
0,9 (9 бар) |
| Давление страгивания, МПа, не более |
32, 40, 50, 63, 80, 100, 125, 160, 200 |
0,1 |
| Тип рабочей среды |
32, 40, 50, 63, 80, 100, 125, 160, 200 |
Сжатый осушенный воздух |
| Диапазон рабочих температур, °С |
32, 40, 50, 63, 80, 100, 125, 160, 200 |
-5…+70 |
| Диапазон рабочих скоростей, мм/с |
32, 40, 50, 63, 80, 100, 125, 160, 200 |
50…800 |
| Стандартные ходы штока, мм |
32, 40, 50, 63, 80, 100, 125, 160, 200 |
25, 32, 40, 50, 63, 80, 100, 125, 160, 200, 250, 320, 400, 500 |
| Максимально возможный ход, мм |
32, 40, 50, 63, 80, 100, 125, 160, 200 |
1600 |
| Тип демпфирования (торможения) |
32, 40, 50, 63, 80, 100, 125, 160, 200 |
Воздушное, регулируемое |
| Присоединение пневмолиний |
32, 40 |
G1/8" |
| Присоединение пневмолиний |
50, 63 |
G1/4" |
| Присоединение пневмолиний |
80, 100 |
G3/8" |
| Присоединение пневмолиний |
125, 160 |
G1/2" |
| Присоединение пневмолиний |
200 |
G3/4" |
Условное графическое обозначение тандемЕм-цилиндра двухстороннего действия ПЦ71 в гидросхемах зависит от наличия системы торможения.
Схематическое изображение тандем-цилиндра двухстороннего действия ПЦ71 с магнитом на поршне и системой торможения в обе стороны.
Условное обозначение тандем-цилиндра двухстороннего действия ПЦ71 без демпфирования.
Общая структурная схема расшифровки обозначения модели позволяет понять принцип формирования артикула конкретного изделия.

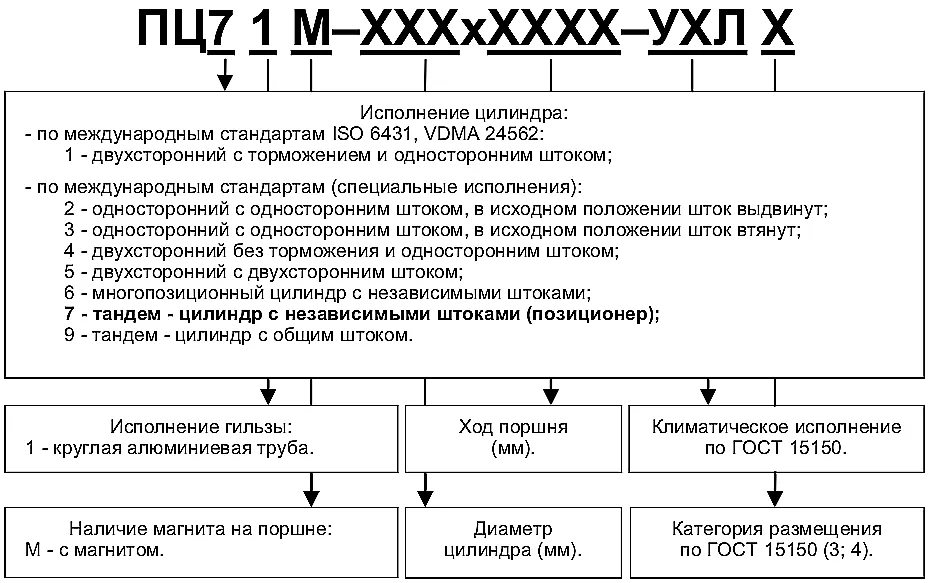

Структура условного обозначения модели в серии тандем-цилиндров двухстороннего действия ПЦ71.
Принцип работы позиционера ПЦ71
Принцип действия тандем-цилиндров двухстороннего действия ПЦ71 основан на преобразовании энергии сжатого воздуха в механическое возвратно-поступательное движение двух независимых штоков. Подавая воздух попеременно в переднюю и заднюю полости цилиндров, можно управлять движением каждого штока отдельно. Регулируемые демпферы в конце хода обеспечивают плавную остановку, поглощая кинетическую энергию движущихся масс. Встроенные магниты на поршнях взаимодействуют с индуктивными датчиками, передавая в систему управления информацию о текущем положении каждого штока. Это делает тандем-цилиндры двухстороннего действия ПЦ71 незаменимыми для задач точного позиционирования.
Температурный режим и срок службы
Конструкция тандем-цилиндров двухстороннего действия ПЦ71 рассчитана на непрерывную эксплуатацию в диапазоне температур от -5°C до +70°C, что соответствует условиям большинства цехов и производственных помещений в Казахстане. Рабочий ресурс устройства составляет до 4000 км суммарного пути штока при соблюдении условий эксплуатации: использование очищенного и осушенного сжатого воздуха, своевременное техническое обслуживание и отсутствие чрезмерных боковых нагрузок. Регулярная замена уплотнительных колец и манжет (входит в ремкомплект) позволяет значительно продлить межремонтный интервал.
Область применения и совместимое оборудование
Серия тандем-цилиндров двухстороннего действия ПЦ71 широко используется в различных отраслях промышленности. Благодаря своей конструкции они идеально подходят для:
- Станков с ЧПУ: для автоматической смены инструмента, перемещения заготовок.
- Роботизированных комплексов и манипуляторов: в качестве приводов захватов, поворотных механизмов.
- Автоматических сборочных и упаковочных линий: для позиционирования и подачи компонентов.
- Прессового оборудования: для выталкивания готовых изделий из форм.
- Специального технологического оборудования в машиностроении, металлообработке, деревообработке.
Эти цилиндры совместимы со стандартными пневмораспределителями, фильтрами, регуляторами давления и другой арматурой, представленной на рынке Казахстана.
Габаритные и присоединительные размеры
Для корректного монтажа и интеграции в оборудование важно знать точные габариты устройства. Ниже представлен чертеж и таблица с основными монтажными размерами для всех моделей серии.

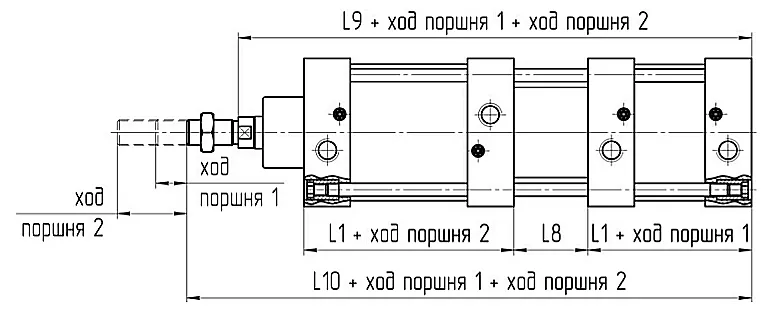

Чертеж тандем-цилиндра двухстороннего действия ПЦ71 с указанием основных габаритных и присоединительных размеров.
| Диаметр цилиндра, мм |
Размер L1, мм |
Размер L8, мм |
Размер L9, мм |
Размер L10, мм |
Примерная масса, кг |
| 32 |
94 |
34 |
248 |
270 |
1.8 - 3.5 |
| 40 |
105 |
40 |
280 |
304 |
2.5 - 5.0 |
| 50 |
106 |
48 |
297 |
329 |
3.5 - 7.0 |
| 63 |
121 |
48 |
327 |
359 |
5.0 - 10.0 |
| 80 |
128 |
52 |
354 |
394 |
7.0 - 14.0 |
| 100 |
138 |
62 |
389 |
429 |
10.0 - 20.0 |
| 125 |
160 |
82 |
467 |
521 |
18.0 - 35.0 |
| 160 |
180 |
112 |
552 |
624 |
30.0 - 55.0 |
| 200 |
180 |
132 |
587 |
659 |
45.0 - 80.0 |
Код ТН ВЭД для данной продукции обычно относится к группе 8412 (Другие двигатели и силовые установки…). Точный код уточняйте у наших менеджеров. Масса указана ориентировочно и зависит от материала исполнения и длины хода.
Состав ремкомплекта и запчасти
Для поддержания работоспособности тандем-цилиндров двухстороннего действия ПЦ71 рекомендуется иметь в запасе ремкомплект. В стандартный ремкомплект, поставляемый компанией Гидротех, обычно входят наиболее подверженные износу элементы:
| Наименование запчасти |
Материал |
Количество в ремкомплекте |
| Уплотнительное кольцо поршня |
NBR (Нитрил-бутадиеновый каучук) |
2 шт. |
| Манжета штока |
NBR (Нитрил-бутадиеновый каучук) |
2 шт. |
| Опорное кольцо (направляющая) штока |
PTFE+Бронза |
2 шт. |
| Уплотнительные кольца демпферов |
NBR |
4 шт. |
| Сальник |
NBR |
2 шт. |
Наиболее частыми причинами выхода из строя являются износ уплотнений поршня и штока, а также загрязнение каналов демпфирования. Своевременная замена этих элементов позволяет избежать протечек воздуха и потери давления.
Примеры условных обозначений при заказе
Для заказа конкретной модификации тандем-цилиндра двухстороннего действия ПЦ71 необходимо указать его полное условное обозначение согласно структурной схеме. Например:
- ПЦ71-50-100-ТM – Тандем-цилиндр двухстороннего действия диаметром 50 мм, ходом 100 мм, с магнитом на поршне и торможением.
- ПЦ71-80-250 – Тандем-цилиндр двухстороннего действия диаметром 80 мм, ходом 250 мм, стандартного исполнения.
Подробную консультацию по подбору модели, совместимости и оформлению заказа вы можете получить, связавшись с нашими специалистами через форму обратной связи или посетив раздел Контакты.
Компания Гидротех, являясь официальным поставщиком промышленной пневмоавтоматики в Казахстане, осуществляет поставки тандем-цилиндров двухстороннего действия ПЦ71 напрямую со склада в Костанае. Мы обеспечиваем быструю доставку во все регионы страны, включая Астану, Алматы, Шымкент, Караганду, Актобе, Тараз, Павлодар, Усть-Каменогорск, а также в страны СНГ. На всю продукцию предоставляется гарантия и техническая поддержка.
