Современное оборудование в металлообработке, деревообработке, упаковке и сборке требует надёжных и точных элементов пневмопривода. Серия компактных пневмоцилиндров двухстороннего действия КЦ15 от бренда Гидротех создана именно для таких задач. Эти устройства идеально подходят для систем автоматизации, где критически важны малые габариты, высокая сила зажима при минимальных размерах и скорость срабатывания.
Назначение и область применения КЦ15
Компактные цилиндры двухстороннего действия с односторонним штоком серии КЦ15 предназначены для создания линейного возвратно-поступательного движения в пневмосистемах. Их главное преимущество — миниатюрные размеры при высокой эффективной силе. За счёт использования специального профиля гильзы и оптимизированной конструкции, эти цилиндры развивают значительное усилие даже при небольшом диаметре поршня.
Область применения охватывает:
- Зажимные приспособления и манипуляторы на станках с ЧПУ и технологических линиях.
- Системы позиционирования и фиксации деталей в процессе обработки.
- Установки для сборки, паллетирования и упаковки.
- Автоматизированные линии общего промышленного назначения в пищевой, фармацевтической и других отраслях Казахстана.
Основная рабочая среда — очищенный сжатый воздух. Благодаря простой и надёжной конструкции, компактные пневмоцилиндры двухстороннего действия КЦ15 отличаются длительным сроком службы и неприхотливостью в обслуживании.
Қысқа жол жүргенше компактные пневмоцилиндры двухстороннего действия КЦ15 таңдаңыз, ол дегеніңіз — кішкентай, бірақ күшті! Жұмысшы: «Шеф, цилиндр таңдау керек пе, шағын немесе үлкен?» Шеф: «Қайда пайдаланасың?» Жұмысшы: «Сығымды ауаға!» Шеф: «Бәрібір, компактные пневмоцилиндры двухстороннего действия КЦ15 ал! Ол — ауадай жеңіл, бірақ жұмысында мықты!»
Ключевые особенности и преимущества
Выбирая компактные пневмоцилиндры двухстороннего действия КЦ15, вы получаете ряд неоспоримых преимуществ:
- Высокая удельная мощность и сила зажима при минимальных внешних габаритах.
- Быстрое срабатывание — малая инерционность и оптимальная проточка каналов обеспечивают минимальное время отклика на управляющий сигнал.
- Универсальность монтажа благодаря стандартным крепёжным элементам и нескольким вариантам присоединения пневмолиний.
- Конструктивная готовность к установке магнитных датчиков положения поршня (опционально).
- Устойчивость к типичным промышленным нагрузкам и температурному режиму от -5°C до +70°C.
Именно эти качества делают компактные пневмоцилиндры двухстороннего действия КЦ15 предпочтительным выбором для инженеров-конструкторов и технологов в Казахстане.
Технические характеристики серии КЦ15
Серия компактных пневмоцилиндров двухстороннего действия КЦ15 включает десять стандартных типоразмеров с диаметром цилиндра от 12 до 100 мм. Это позволяет подобрать оптимальный привод под конкретные задачи по требуемому усилию.
Основные технические параметры приведены в таблице ниже:
| Наименование параметра |
Диаметр цилиндра, мм |
| 12 |
16 |
20 |
25 |
32 |
40 |
50 |
63 |
80 |
100 |
| Значение параметра |
| Номинальное рабочее давление, МПа |
0,9 |
| Принцип действия (исполнение) |
Двухстороннего действия |
| Температурный диапазон эксплуатации, °С |
-5 … +70 |
| Диапазон допустимых скоростей поршня, мм/с |
30 … 500 |
30 … 350 |
30 … 250 |
| Стандартные хода поршня, мм |
5; 10; 15; 20; 25; 30; 35; 40; 50; 75; 100 |
| Максимально возможный ход, мм |
40 |
50 |
75 |
100 |
| Тип торможения в конце хода |
Нерегулируемое двухстороннее |
| Тип резьбы для подключения |
М5 |
G1/8" |
G1/4" |
G3/8" |
| Масса, кг (при нулевом ходе + каждые 10 мм хода) |
|
0,100 + 0,017 |
0,150 + 0,026 |
0,191 + 0,030 |
0,306 + 0,043 |
0,475 + 0,062 |
0,605 + 0,074 |
1,027 + 0,107 |
1,796 + 0,153 |
|

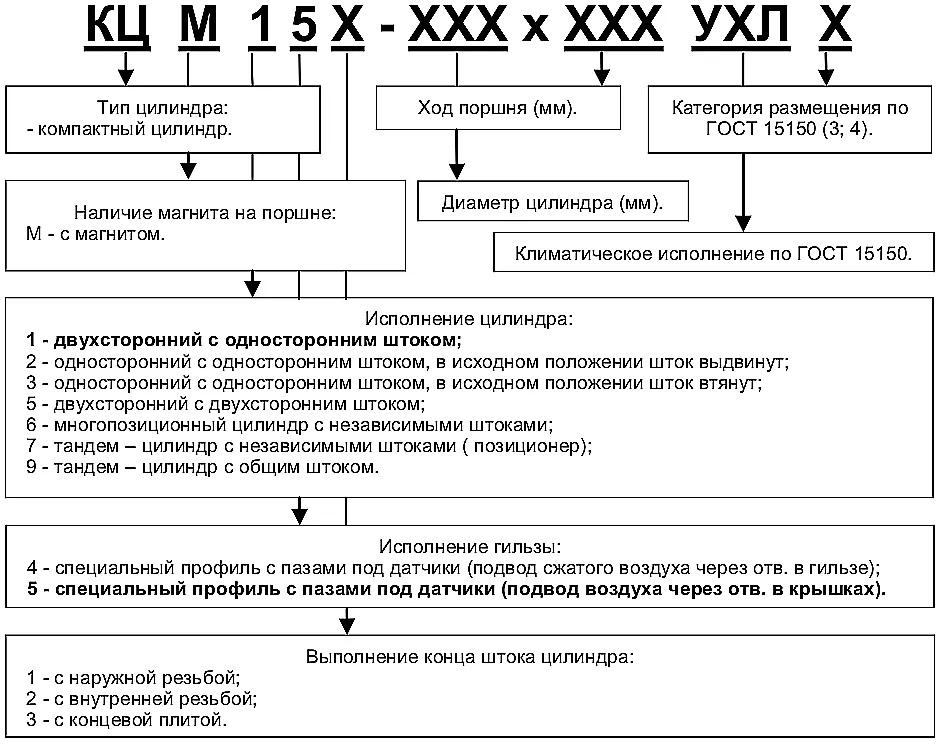

Условное обозначение модели
Для точного заказа цилиндра используется специальная маркировка. Структура условного обозначения содержит информацию о типоразмере и опциях.
Пример расшифровки кода: КЦ15.05.10.00 — это компактный пневмоцилиндр двухстороннего действия КЦ15 диаметром 20 мм (код 05), с ходом поршня 10 мм и базовой комплектацией (00).
Особенности конструкции и принцип действия
Принцип работы основан на преобразовании энергии сжатого воздуха в механическое движение. Подача воздуха через управляющий клапан в одну из полостей цилиндра (поршневую или штоковую) заставляет поршень со штоком перемещаться, совершая полезную работу. Возвратное движение обеспечивается подачей воздуха в противоположную полость.
Конструкция компактных пневмоцилиндров двухстороннего действия КЦ15 отличается использованием лёгкой и прочной гильзы специального профиля. Подвод сжатого воздуха осуществляется через отверстия в торцевых крышках. Для контроля конечных положений поршня цилиндры могут быть укомплектованы магнитными датчиками.

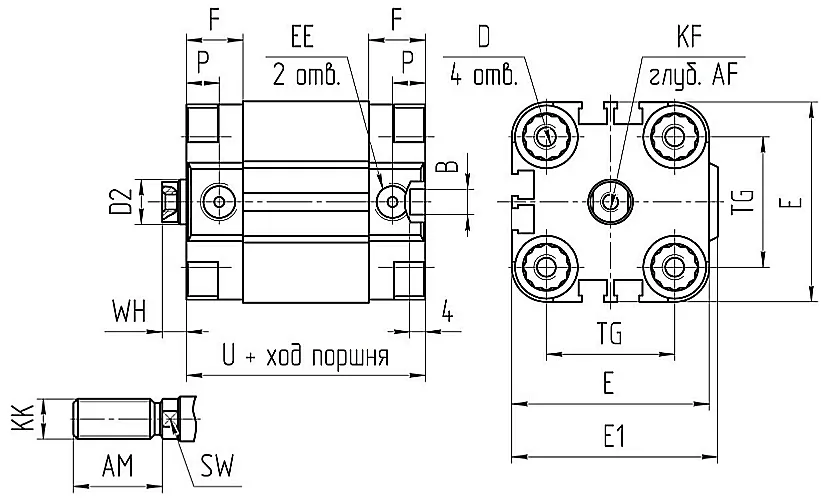

Габаритные и присоединительные размеры
Для корректной интеграции в оборудование необходимо учитывать монтажные размеры. Ниже приведена схема и таблица с основными габаритами для всех типоразмеров серии.
Таблица габаритных и присоединительных размеров
Ø цил.
мм |
AF |
AM |
B |
D |
D2 |
E |
E1 |
EE |
F |
KF |
KK |
P |
SW |
TG |
U |
WH |
| 12 |
8 |
14 |
6 |
M4 |
6 |
29 |
30,0 |
M5 |
11,5 |
М3 |
М6 |
7,0 |
5 |
18 |
38,0 |
4,5 |
| 16 |
10 |
18 |
8 |
М4 |
M8 |
6 |
| 20 |
12 |
20 |
M5 |
10 |
36 |
37,5 |
M5 |
M10х1,25 |
8 |
22 |
| 25 |
40 |
41,5 |
26 |
39,5 |
5,5 |
| 32 |
14 |
M6 |
12 |
50 |
52,0 |
G1/8" |
14,0 |
М6 |
8,0 |
10 |
32 |
44,5 |
6,0 |
| 40 |
60 |
62,5 |
42 |
45,5 |
6,5 |
| 50 |
16 |
22 |
MB |
16 |
68 |
71,0 |
М8 |
M12х1,25 |
13 |
50 |
7,5 |
| 63 |
8 |
M10 |
87 |
91,0 |
15,0 |
62 |
50,0 |
| 80 |
20 |
30 |
20 |
107 |
111,0 |
16,0 |
М10 |
M16х1,5 |
8,5 |
17 |
82 |
56,0 |
8,0 |
| 100 |
24 |
38 |
25 |
128 |
133,0 |
G1/4" |
19,0 |
М12 |
M20х1,5 |
10,5 |
22 |
103 |
66,5 |
10,0 |
Габариты, вес и код ТН ВЭД
Диапазон габаритных размеров зависит от выбранного диаметра поршня и рабочего хода. Серия компактных пневмоцилиндров двухстороннего действия КЦ15 включает самые малогабаритные промышленные цилиндры. Длина в сложенном состоянии (при нулевом ходе) для самой маленькой модели (Ø12 мм) составляет всего 38 мм, для самой крупной (Ø100 мм) — около 133 мм.
Вес цилиндров также минимален, что упрощает монтаж и снижает нагрузку на конструкцию. Масса, в зависимости от исполнения, начинается от 0,1 кг для модели диаметром 12 мм.
Товарная позиция для таможенного оформления: Код ТН ВЭД 8412 31 000 0 (Пневмодвигатели линейного действия (цилиндры), прочие).
Запчасти и ремкомплекты
Для обеспечения долговечности работы пневмосистемы и минимизации простоев компания Гидротех может поставить необходимые запасные части и ремкомплекты. Наиболее подвержены износу уплотнительные манжеты и кольца поршня и штока. Рекомендуется иметь в запасе ремкомплект под конкретную модель цилиндра. Проконсультироваться по наличию и заказать необходимые позиции можно через Контакты или форму заказа.
Примеры заказа цилиндров
Для упрощения выбора и заказа рекомендуется использовать условное обозначение. Например:
- КЦ15.01.25.00 — цилиндр с диаметром поршня 12 мм и ходом 25 мм.
- КЦ15.06.50.00 — цилиндр с диаметром поршня 40 мм и ходом 50 мм.
- КЦ15.09.75.00 — цилиндр с диаметром поршня 80 мм и ходом 75 мм.
Для моделей с установленными датчиками конечного положения используется изменённая маркировка, которую можно уточнить у нашего технического специалиста.
Доставка по Казахстану и странам СНГ
Поставщик Гидротех обеспечивает быструю доставку промышленных компонентов, включая компактные пневмоцилиндры двухстороннего действия КЦ15, во все регионы Казахстана: Астана, Алматы, Шымкент, Караганда, Актобе, Тараз, Павлодар, Усть-Каменогорск и другие города. Мы также осуществляем поставки в страны СНГ. Сроки и условия доставки обсуждаются индивидуально.
Компактные пневмоцилиндры двухстороннего действия КЦ15 от бренда Гидротех — это оптимальное соотношение цены, качества и функциональности для эффективной автоматизации вашего производства.
