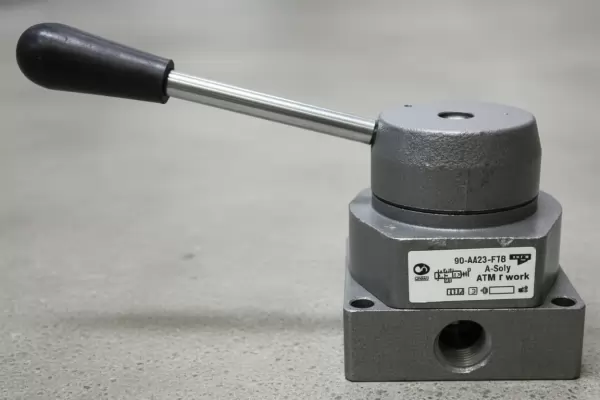

Пневмораспределитель В71-2, АВ71-2 крановый

24 моделей серии

от 8 775 ₸

Пневмораспределитель В71-2, АВ71-2 крановый

Пневмораспределитель крановый В71, В72, АВ71 четырех- и шестилинейныелинейные, с условным проходом 6, 10 и 16 мм, трехпозиционный с ручным управлением, предназначен для изменения потоков сжатого воздуха в в системах управления технологическим оборудованием, пневмоприводах различного назначения.

Цена от 8 775 ₸

● В наличии

Заказать онлайн

+7 701 271 0999 info@gidro777.kz WhatsApp

Пневмораспределители крановые В71, В72, АВ71 — обзор моделей, цены, характеристики

Пневмораспределители крановые В71, В72, АВ71 — это надёжные трёхпозиционные устройства с ручным управлением от российского бренда «Пневмо». Производятся на заводе «Пневматическое оборудование» и поставляются под торговой маркой «Гидравлика» по Казахстану.

Устройства предназначены для изменения направления потоков сжатого воздуха в пневмоприводах различного назначения: станки, прессы, упаковочное и автоматизированное оборудование. Модели доступны с условным проходом 6, 10 и 16 мм, с боковым (М-01, АВ71) или нижним (М-02, В71) присоединением.

Время чтения: 4 минуты | Обновлено: 05.04.2025

Технические характеристики пневмораспределителей В71, В72, АВ71

Параметр	В71-22А АВ71-22А	В71-23А АВ71-23А	В71-23М-01 В71-23М-02	В71-24А АВ71-24А	В71-24М-01 В71-24М-02	В72-24М-01 В72-24М-02	В71-33А
Условный проход / резьба	6 мм	10 мм		16 мм			10 мм
	К1/4"	К3/8"		К1/2"			К3/8"
Номинальное давление	1,0 МПа
Пропускная способность, Kv, м³/ч, не менее	0,9	1,6		3,6			1,6
Усилие переключения, Н (кгс), не более	39,2 (4)
Утечка из-под золотника, см³/мин, не более	350	500
Число линий / позиций	4/3						6/3
Схема в средней позиции	сообщены с атмосферой					все линии перекрыты	сообщены с атмосферой
Полный ресурс, циклов	не менее 4·10?
Масса, кг	0,33	0,85	0,90	0,95	1,02		0,90
Габаритные размеры, мм	63×69×97	70×71×107		86×78×115			86×76×112

Назначение пневмораспределителей В71, В72, АВ71

Пневмораспределители крановые В71, В72, АВ71 — это четырёх- и шестилейные (В71-33А) устройства с ручным управлением, предназначенные для изменения направления потоков сжатого воздуха в системах управления технологическим оборудованием и пневмоприводах различного назначения.

Преимущества:

Простота монтажа и эксплуатации
Высокая надёжность и долговечность
Работоспособность в любом пространственном положении
Соответствие ГОСТ 14691-69, ГОСТ 17433-80, ГОСТ 15150 (УХЛ4)

Присоединение пневмолиний

Присоединение трубопроводов
В71-23М-01	К3/8", боковое
В71-23М-02	К3/8", нижнее
В71-24М-01	К1/2", боковое
В71-24М-02	К1/2", нижнее
В72-23М-01	К3/8", боковое
В72-23М-02	К3/8", нижнее
В72-24М-01	К1/2", боковое
В72-24М-02	К1/2", нижнее
В71-23А	К3/8", нижнее
АВ71-23А	К3/8", боковое
В71-24А	К1/2", нижнее
АВ71-24А	К1/2", боковое
В71-22А	К1/4", нижнее
АВ71-22А	К1/4", боковое
В71-33А	К3/8", нижнее

Примечание:
• Боковое — присоединение на боковых сторонах (модели АВ71, М-01)
• Нижнее — присоединение на торце основания (модели В71, М-02)

Пневмосхемы и габаритные размеры

Модели

Пневмосхема

Размеры

В71-22М-01

В71-23М-01

В71-24М-01

В71-22М-02

В71-23М-02

В71-24М-02

В72-22М-01

В72-23М-01

В72-24М-01

В72-22М-02

В72-23М-02

В72-24М-02

Таблица размеров (модели М-01)

Марка	Размер, мм
Марка	d	A	B	H	H1	h	h1	h2	R
В71-22М-01	К1/4"	58	70	72	108	24,5	27	12	130
В71-23М-01	К3/8"	58	70	72	108	24,5	27	12	130
В71-24М-01	К1/2"	72	86	83	120	33	27	18,5	130
В72-22М-01	К1/4"	58	70	72	108	24,5	27	12	130
В72-23М-01	К3/8"	58	70	72	108	24,5	27	12	130
В72-24М-01	К1/2"	72	86	83	120	33	27	18,5	130

Таблица размеров (модели М-02)

Марка	Размер, мм
Марка	d	A	A1	B	H	H1	h	h1	R
В71-22М-02	К1/4"	58	46	70	70,5	108	24,5	27	130
В71-23М-02	К3/8"	58	46	70	70,5	108	24,5	27	130
В71-24М-02	К1/2"	72	57	86	78	120	33	27	130
В72-22М-02	К1/4"	58	46	70	70,5	108	24,5	27	130
В72-23М-02	К3/8"	58	46	70	70,5	108	24,5	27	130
В72-24М-02	К1/2"	72	57	86	78	120	33	27	130

Цены на пневмораспределители В71, В72, АВ71

Модель	Условный проход	Присоединение	Цена с НДС
АВ71-22А (аналог В71-22М-01)	Dy=6, К1/4"	боковое	1700,00 ?
В72-22М-01	Dy=6, К1/4"	боковое	1700,00 ?
АВ71-23А (аналог В71-23М-01)	Dy=10, К3/8"	боковое	1700,00 ?
В72-23М-01	Dy=10, К3/8"	боковое	1700,00 ?
АВ71-24А (аналог В71-24М-01)	Dy=16, К1/2"	боковое	1700,00 ?
В72-24М-01	Dy=16, К1/2"	боковое	1700,00 ?
В71-22А (аналог В71-22М-02)	Dy=6, К1/4"	нижнее	1700,00 ?
В72-22М-02	Dy=6, К1/4"	нижнее	1700,00 ?
В71-23А (аналог В71-23М-02)	Dy=10, К3/8"	нижнее	1700,00 ?
В72-23М-02	Dy=10, К3/8"	нижнее	1700,00 ?
В71-24А (аналог В71-24М-02)	Dy=16, К1/2"	нижнее	1700,00 ?
В72-24М-02	Dy=16, К1/2"	нижнее	1700,00 ?
В71-33А (6/3)	Dy=10, К3/8"	нижнее	2500,00 ?

Часто задаваемые вопросы

В чём разница между В71 и В72?

В71 в средней позиции соединяет полости потребителя с атмосферой, В72 — полностью перекрывает все линии. Это делает В72 более безопасным.

Как заказать распределитель?

Пример: ПНЕВМОРАСПРЕДЕЛИТЕЛЬ В71-23М-01 УХЛ4. Укажите тип, проход, присоединение и климатическое исполнение.

Наличие позиции «Пневмораспределитель В71-2, АВ71-2 крановый» и срок отгрузки подтверждает менеджер. Доставка по Казахстану — СДЭК или другой согласованный перевозчик; точная стоимость зависит от города, веса и габаритов.

Гидротех · поставка по Казахстану · gidro777.kz

Линейка серии · 24

	Ду	Расход	Давление, МПа	Размеры	Масса, кг	Цена
Пневмораспределитель В71-22М-01	6	0,9 м3/ч	1	8х8х12	0,5	13 163 ₸
Пневмораспределитель В71-22М-02	6	0,9 м3/ч	1	8х8х12	0,5	13 163 ₸
Пневмораспределитель В71-23М-01	10	1,6 м3/ч	1	8х8х12	0,5	13 163 ₸
Пневмораспределитель В71-23М-02	10	1,6 м3/ч	1	8х8х12	0,5	13 163 ₸
Пневмораспределитель В71-24М-01	16	3,6 м3/ч	1	8х8х12	0,5	13 163 ₸
Пневмораспределитель В71-24М-02	16	3,6 м3/ч	1	8х8х12	0,5	13 163 ₸
Пневмораспределитель В72-22М-01	6	0,9 м3/ч	1	8х8х12	0,5	13 163 ₸
Пневмораспределитель В72-22М-02	6	0,9 м3/ч	1	8х8х12	0,5	13 163 ₸
Пневмораспределитель В72-23М-01	10	1,6 м3/ч	1	8х8х12	0,5	13 163 ₸
Пневмораспределитель В72-23М-02	10	1,6 м3/ч	1	8х8х12	0,5	13 163 ₸
Пневмораспределитель В72-24М-01	16	3,6 м3/ч	1	8х8х12	0,5	13 163 ₸
Пневмораспределитель В72-24М-02	16	3,6 м3/ч	1	8х8х12	0,5	17 550 ₸
Пневмораспределитель крановый В71-22А	6	0,9 м³/ч	0,63	—	—	13 163 ₸
Пневмораспределитель крановый В71-23А	10	1,6 м³/ч	0,63	—	—	13 163 ₸
Пневмораспределитель крановый В71-23М-01 УХЛ4	—	—	0,63	—	—	13 163 ₸
Пневмораспределитель крановый В71-23М-02 УХЛ4	—	—	0,63	—	—	13 163 ₸
Пневмораспределитель крановый В71-24А	16	3,6 м³/ч	0,63	—	—	17 550 ₸
Пневмораспределитель крановый В71-24М-01	—	—	0,63	—	—	13 163 ₸
Пневмораспределитель крановый В71-24М-02	—	—	0,63	—	—	13 163 ₸
Пневмораспределитель крановый В71-33А	10	1,6 м³/ч	0,63	—	—	13 163 ₸
Пневмораспределитель крановый В72-23М-01	—	—	0,63	—	—	13 163 ₸
Пневмораспределитель крановый В72-23М-02 УХЛ4	—	—	0,63	—	—	13 163 ₸
Пневмораспределитель крановый В72-24М-01 УХЛ4	—	—	0,63	—	—	13 163 ₸
Пневмораспределитель крановый В72-24М-02 УХЛ4	—	—	0,63	—	—	13 163 ₸

Вопрос-ответ — Пневмораспределитель В71-2, АВ71-2 крановый

Как доставляется Пневмораспределитель В71-2, АВ71-2 крановый по Казахстану?

Менеджер проверит наличие, вес и город доставки, затем укажет точный срок и стоимость СДЭК или другого согласованного перевозчика в коммерческом предложении.

Какая гарантия и документы предоставляются на Пневмораспределитель В71-2, АВ71-2 крановый?

Срок гарантии и комплект документов зависят от модели и поставщика. Точные условия фиксируются в счёте или коммерческом предложении до заказа.

Как оплатить заказ из Казахстана?

Безналичный расчёт по счёту в тенге. Счёт выставляем в день обращения.

Нет нужного исполнения Пневмораспределитель В71-2, АВ71-2 крановый?

Подберём под вашу задачу — предложим аналог, рассчитаем цену и срок поставки. Оставьте заявку.
