Многопозиционные пневмоцилиндры двухстороннего действия КЦ65

В современной промышленности и автоматизации требуются точные и надежные механизмы для преобразования энергии сжатого воздуха в сложные линейные перемещения. Серия многопозиционных пневмоцилиндров двухстороннего действия КЦ65 от бренда Гидротех создана именно для таких задач. Эти устройства представляют собой комбинацию из двух независимых пневмоцилиндров, объединенных в одном корпусе. Их особенность заключается в способности занимать несколько фиксированных позиций, что существенно расширяет возможности обычных приводов.

Назначение и область применения

Многопозиционные пневмоцилиндры двухстороннего действия КЦ65 предназначены для использования в пневматических системах управления станками, промышленными роботами, упаковочным и сортировочным оборудованием. Они незаменимы там, где требуется выполнить перемещение объекта в одну из нескольких четко заданных точек по сложной траектории. Например, для подачи заготовки на несколько позиций обработки, переключения режимов работы машины или сортировки деталей по разным конвейерам. Благодаря своей конструкции, серия КЦ65 обеспечивает высокую повторяемость позиционирования, что критично для поддержания качества на производственных линиях. Поставка осуществляется напрямую со склада в Костанае по всему Казахстану.

Структурный код обозначения многопозиционных пневмоцилиндров КЦ65

Особенности конструкции и принцип работы

Основой конструкции многопозиционных пневмоцилиндров двухстороннего действия КЦ65 являются два независимых цилиндра, штоки которых выдвигаются в противоположных направлениях. Это позволяет создавать комбинированные системы с тремя или четырьмя устойчивыми позициями. Контроль положения осуществляется путем подачи сжатого воздуха в соответствующие полости цилиндров через систему управляющих клапанов. В зависимости от комбинации выдвинутых/втянутых штоков достигается нужное рабочее положение. Для случаев, когда закреплен один из штоков, а движется корпус устройства, обязательно используется подключение гибкими трубопроводами, что обеспечивает свободу перемещения и надежную работу привода.

Инженер спрашивает у нового коллеги: «Что такое многопозиционный пневмоцилиндр?». Тот, подумав, отвечает: «Это как казахская юрта – одно помещение, но может выполнять функции и спальни, и гостиной, и кухни, в зависимости от того, куда направлена твоя энергия!». Так и наши многопозиционные пневмоцилиндры двухстороннего действия КЦ65 – одно устройство, множество решений.

Технические характеристики и размеры моделей КЦ65

Серия многопозиционных пневмоцилиндров двухстороннего действия КЦ65 охватывает широкий диапазон типоразмеров для работы в различных условиях. Все модели рассчитаны на стандартное рабочее давление в пневмосистемах до 1,0 МПа (10 бар). Типичная рабочая среда – очищенный сжатый воздух без агрессивных примесей. Диапазон рабочих температур окружающей среды составляет от -10°C до +80°C, что позволяет использовать их в большинстве климатических зон Казахстана. Подключение осуществляется стандартными резьбовыми портами в зависимости от диаметра цилиндра.

Таблица габаритных и присоединительных размеров

В таблице ниже представлены ключевые размеры для всех моделей серии КЦ65. Габарит L11 обозначает базовую длину в собранном состоянии, Н – высоту монтажного профиля, а ZB – межосевое расстояние отверстий для крепления.

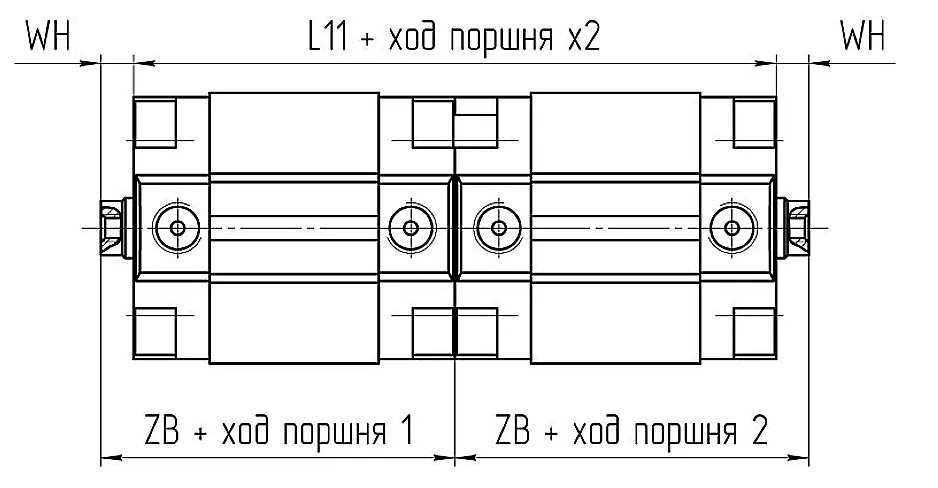

Чертеж с габаритными размерами многопозиционных пневмоцилиндров КЦ65

Остальные габаритные и присоединительные размеры

Остальные важные размеры, такие как глубины отверстий и параметры штоков, полностью соответствуют стандартам цилиндра КЦМ 151, что упрощает проектирование и взаимозаменяемость при модернизации существующих систем. Это делает серию многопозиционных пневмоцилиндров двухстороннего действия КЦ65 универсальным и предсказуемым решением для инженеров.

Подбор ремкомплекта и запасных частей

При длительной эксплуатации могут потребоваться расходные материалы и запасные части. Чаще всего изнашиваются уплотнительные кольца и манжеты штоковых и поршневых уплотнений, а также возможен износ самой гильзы цилиндра. Для каждой модели из серии многопозиционных пневмоцилиндров двухстороннего действия КЦ65 доступны соответствующие ремкомплекты, включающие все необходимые уплотнения.

Примеры условного обозначения и заказа

Для заказа конкретной модели многопозиционных пневмоцилиндров двухстороннего действия КЦ65 используется структурный код, который включает в себя тип изделия, диаметр цилиндра, длину хода и варианты исполнения (например, наличие датчиков положения). Пример обозначения: КЦ65-20-25, где 20 – диаметр цилиндра в мм, а 25 – стандартный ход штока. Выбрать и заказать нужную конфигурацию можно на сайте gidro777.kz или связавшись с менеджерами компании Гидротех в Актау.

Доставка по Казахстану и СНГ

Компания Гидротех осуществляет поставки серии многопозиционных пневмоцилиндров двухстороннего действия КЦ65 по всему Казахстану, включая крупные промышленные центры: Астану, Алматы, Шымкент, Караганду, Актобе, Тараз, Павлодар, Усть-Каменогорск. Также возможна доставка в другие страны СНГ. Наличие моделей на складе в Костанае позволяет организовать отгрузку в кратчайшие сроки.

Стандартный код ТН ВЭД для данной продукции: 8412.21.0000 (Пневматические силовые установки и двигатели). Вес и более точные габаритные размеры конкретной модели уточняйте у наших специалистов.

По всем вопросам подбора, заказа и доставки многопозиционных пневмоцилиндров двухстороннего действия КЦ65 обращайтесь к официальному поставщику в Казахстане – компании Гидротех.
