Пневмоцилиндры 1386.32...01, 1386.40...01, 1386.50...01, 1386.63...01, 1386.80...01, 1386.100...01

Преимущества пневмоцилиндров 1386....01 серии ECOPLUS ”T”

Новое семейство цилиндров ECOPLUS производится в соответствии со стандартом ISO 15552 и является дальнейшим развитием серий 1319-1321, 1380-1385.

Эта семейство включает в себя две серии цилиндров: цилиндры серии ECOPLUS «T» изготавливаются с крышками из высокопрочного технополимера, аналогичными крышкам в сериях 1380-1382,

цилиндры серии ECOPLUS «М» изготавливаются с крышками из упрочненного алюминиевого сплава, аналогичными крышкам в сериях 1319-1321.

Поршни пневмоцилиндров 1390, 1386, 1392 состоят из 2-х полупоршней и изготовлены по аналогии с поршнями пневмоцилиндров “ECOPLUS”, из износостойкого пластика; пневмоцилиндры изготавливаются

со встроенными демпфирующими втулкам и регулировочными винтами управления демпфированием.

Гильза у обеих серий является одинаковой и имеет на трех сторонах по 2 паза для установки миниатюрных датчиков серии 1580, при этом отпадает необходимость в крепежных скобах для монтажа датчиков.

Конструкция поршня основывается на хорошо зарекомендовавшей себя конструкции серии 1380: поршень состоит из двух полупоршней, выполненных из износостойкого пластика с низким коэффициентом трения.

Уплотнения поршня выполнены из пербунана (NBR) в стандартном варианте, но по запросу они могут быть изготовлены из полиуретана (как для ECOPLUS «T», так и для ECOPLUS «М»). Между двумя полупоршнями установлен магнит.

С цилиндрами могут использоваться практически все принадлежности для монтажа серии 1380, за исключением промежуточной опоры, код для заказа которой для цилиндров данных серий 1386.*12F.

Структура условного обозначения пневмоцилиндров 1386 (1387, 1388) по ISO 15552

1386	.	63	.	0100	.	01
						01 = базовое исполнение

				0100 = ход штока

		63 = диаметр поршня

1386 = хромированный шток + магнит в поршне 1387 = нержавеющий шток + магнит в поршне 1388 = хромированный шток, без магнита

Таблица с хорактеристиками

Энергоноситель	Очищенный сжатый воздух с распыленным маслом или без него*
Макс. рабочее давление	10 бар (1МПа)
Скорость хода поршня	10...1000 мм/с
Рабочая температура	-20 ° С...+70 ° С (с уплотнениями из NBR) -35 ° С...+70 ° С (с уплотнениями из полиуретана)
Рабочая температура
Диаметр поршня	32 - 40 - 50 - 63 - 80 - 100 (мм)
Длина зоны пневматического демпфирования в конце хода	27 - 31 - 31 - 37 - 40 - 44 (мм)

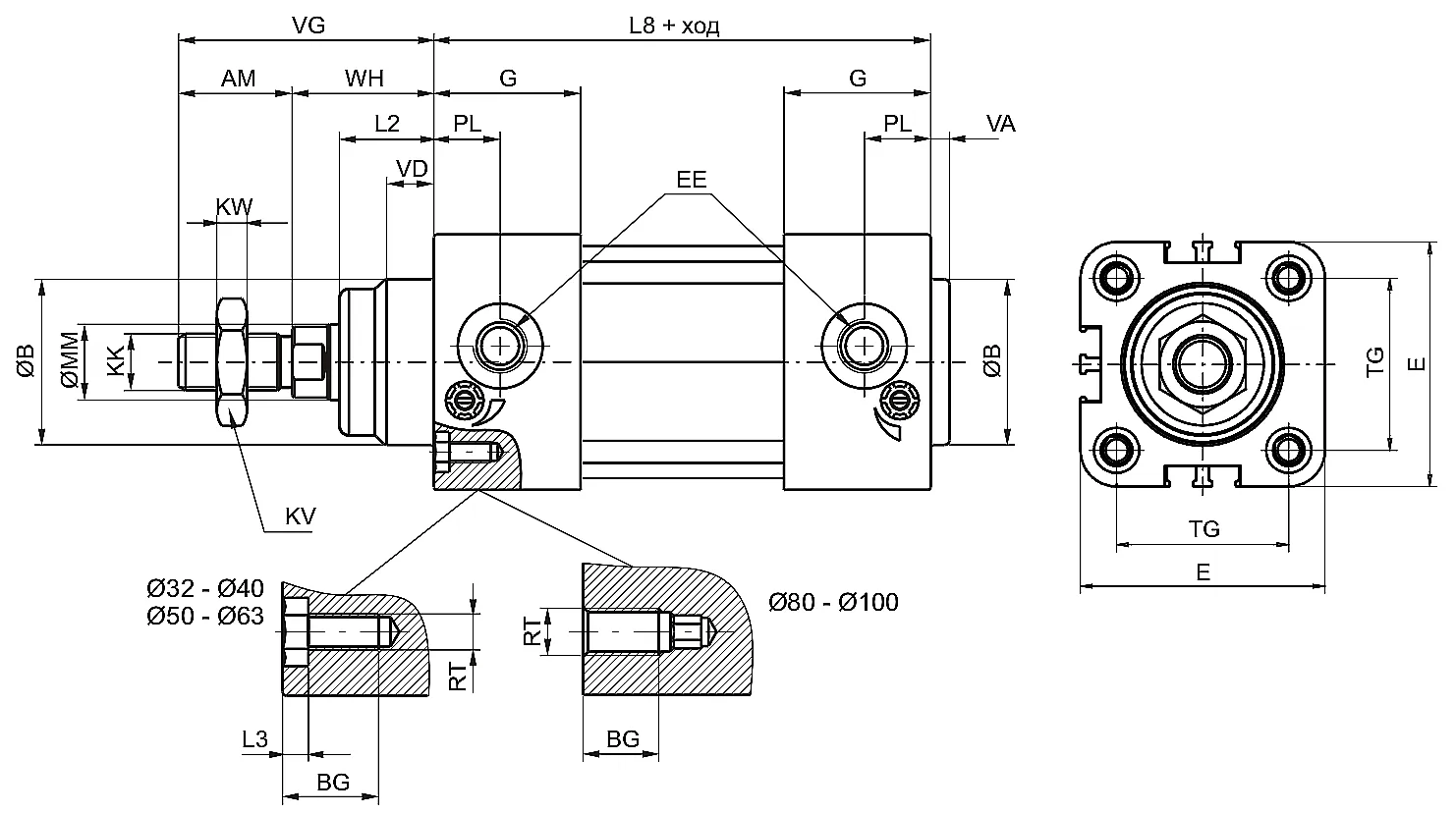

Габаритные и присоединительные размеры односторонних пневмоцилиндров 1386 (1387, 1388) по ISO 15552

pnevmotsilindry-1386-khkh-01

Таблица габаритных размеров

Диаметр		32	40	50	63	80	100
AM		22	24	32	32	40	40
B (d 11)		30	35	40	45	45	55
BG		16	16	18	18	16	16
E		46	54	65	77,5	95,5	115,5
EE		G 1/8"	G 1/4"	G 1/4"	G 3/8"	G 3/8"	G 1/2"
G		29	31	33	36	40	44
KK		M10x1,25	M12x1,25	M16x1,5	M16x1,5	M20x1,5	M20x1,5
KV		17	19	24	24	30	30
KW		6	7	8	8	9	9
L2		16	20	25	25	32	35
L3		4	4	5	5	/	/
L8		94	105	106	121	128	138
MM		12	16	20	20	25	25
PL		13	14	14	16	16	18
RT		M6	M6	M8	M8	M10	M10
SW		10	13	17	17	22	22
TG		32,5	38	46,5	56,5	72	89
VA		4	4	4	4	4	4
VB		33	41	51	51	65	71
VD		8	10	12	12	15	16
VF		12	12	16	16	20	20
VG		48	54	69	69	86	91
WH		26	30	37	37	46	51
Масса, г	ход 0 мм	470	590	1020	1320	2090	3010
Масса, г	кажд. 10 мм	29	40	57	66	96	112
