В современной промышленной автоматизации Казахстана, где надежность и точность контроля критичны, особое место занимает датчик положения МДП107. Это бесконтактный герконовый датчик, разработанный для интеграции в пневматические системы, позволяющий точно определять позицию поршня в цилиндре. Модель МДП107 известна своей долговечностью, простотой установки и устойчивостью к сложным производственным условиям, что делает ее востребованной на предприятиях Актау, Караганды, Павлодара и других индустриальных центров страны.
Назначение и область применения датчика положения МДП107
Датчик положения МДП107 предназначен для бесконтактного контроля положения поршня в пневмоцилиндрах, оснащенных специальными Т-образными пазами на гильзе. Он широко используется в системах автоматизации станков, робототехнических комплексах, упаковочном оборудовании, конвейерных линиях и других пневмоприводах, где требуется точная обратная связь о состоянии исполнительного механизма. В Казахстане такие датчики востребованы в нефтегазовом секторе, машиностроении, сельхозпереработке и на строительных предприятиях.
Принцип работы и конструктивные особенности
Принцип работы датчика положения МДП107 основан на эффекте замыкания герконового контакта под действием магнитного поля. На поршне цилиндра устанавливается постоянный магнит. Когда поршень движется и магнит приближается к зоне установки датчика, магнитное поле воздействует на геркон внутри датчика, вызывая замыкание контактов. Это приводит к появлению электрического сигнала на выходе, одновременно загорается индикаторный светодиод на корпусе датчика, визуально подтверждая срабатывание. После удаления магнита контакт размыкается. Такая бесконтактная технология обеспечивает высокую надежность, отсутствие механического износа и долгий срок службы даже при высокой частоте срабатываний.
Схема подключения датчика положения МДП107: коричневый провод (К) — питание, синий провод (С) — выход/общий.
Технические характеристики датчика МДП107
Технические параметры датчика положения МДП107 определяют его применимость в различных условиях. Ниже представлена таблица с ключевыми характеристиками, которые важно учитывать при выборе для вашего оборудования.
Параметр | Характеристика для МДП107 |
|---|
Тип рабочей среды и область применения | Пневматические системы, сухой сжатый воздух |
Электрическое подключение и тип кабеля | Двухпроводной кабель, длина согласно заказу |
Диапазон рабочего напряжения (постоянный/переменный ток) | От 5 до 240 Вольт |
Максимальный выходной ток нагрузки | 100 мА |
Максимальная коммутируемая мощность | 10 Вт / 10 ВА |
Степень защиты корпуса (IP) | IP 67 (пылевлагозащищенное исполнение) |
Диаметр питающего кабеля | 2,8 мм |
Максимальная частота срабатывания | 200 циклов в минуту |
Рабочий температурный диапазон | От -10°C до +70°C |
Устойчивость к механическим воздействиям (удар/вибрация) | До 30G (удар), до 9G (вибрация) |
Масса датчика, не более | 0,015 кг |
Габаритные размеры, вес и код ТН ВЭД
Датчик положения МДП107 имеет компактные размеры, что позволяет легко монтировать его на цилиндры даже в стесненных условиях. Точные габариты и присоединительные размеры показаны на чертеже ниже. Вес устройства минимален, что не создает дополнительной нагрузки на конструкцию.
Параметр | Значение |
|---|
Масса, кг (нетто) | 0,015 |
Предварительный код ТН ВЭД ЕАЭС | 8536 50 000 0 (Реле, переключатели и прочие аппараты для цепей напряжения ≤ 1 кВ) |

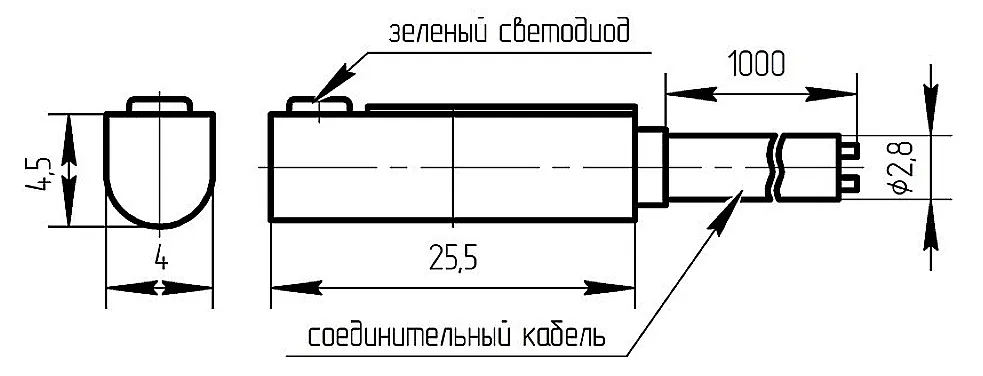

Габаритные и присоединительные размеры датчика положения МДП107 для монтажа в Т-образный паз.
Обратите внимание: Датчик положения МДП107 устанавливается только на цилиндры с соответствующей профильной гильзой, имеющей Т-образный паз. Форма этого паза стандартизирована для серии цилиндров ПЦРМ-1.

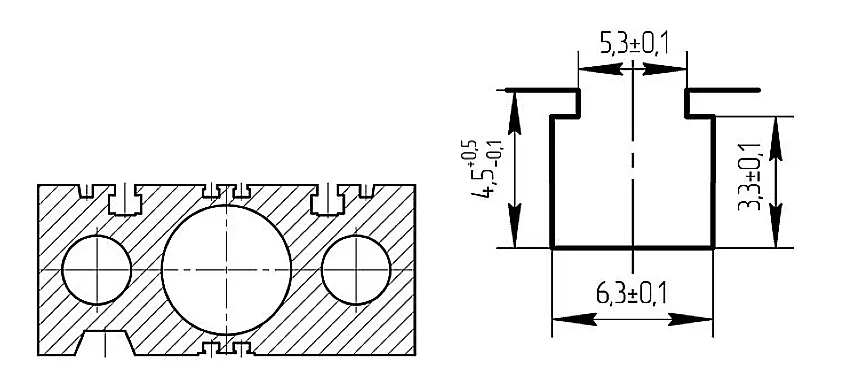

Спецификация Т-образного паза на гильзе цилиндра для установки датчика положения МДП107.
Температурный режим, срок службы и условия эксплуатации
Датчик положения МДП107 рассчитан на длительную работу в широком температурном диапазоне от -10°C до +70°C, что покрывает большинство климатических условий Казахстана. Срок службы датчика напрямую зависит от условий эксплуатации: при работе в пределах заявленных параметров по току, напряжению и частоте срабатывания он может составлять несколько миллионов циклов. Важно избегать попадания на корпус агрессивных жидкостей, вибраций и ударов сверх нормированных значений, а также не превышать максимальную коммутируемую мощность.
«Датчик положения МДП107 сенімді жұмыс істейді, бірақ оны магнитке қарама-қарсы орнатпаңыз, әйтпесе ол 'маған қарама' дейді!» – деп айтады тәжірибелі нақтырақшы.
(«Датчик положения МДП107 работает надежно, но не ставьте его напротив другого магнита, а то он скажет 'не смотри на меня'!» – шутят опытные наладчики.)
Часто задаваемые вопросы (FAQ) по датчику МДП107
Раздел посвящен ответам на самые распространенные вопросы от инженеров и технологов Казахстана.
1. Как правильно выбрать количество датчиков положения МДП107 для цилиндра?Количество датчиков положения МДП107 определяется количеством контролируемых позиций поршня. Чаще всего устанавливают два датчика – для положений «поршень втянут» и «поршень выдвинут». При заказе цилиндра с опцией контроля положения точное количество и расположение датчиков оговаривается с технологами компании Гидротех индивидуально для каждой задачи.
2. Каковы сроки поставки датчика МДП107 в мой город?Компания Гидротех, будучи прямым поставщиком в Актау, обеспечивает быструю отгрузку со склада. Доставка в крупные города Казахстана (Астана, Алматы, Шымкент, Караганда, Актобе, Тараз, Павлодар, Усть-Каменогорск) занимает от 1 до 3 рабочих дней в зависимости от выбранной транспортной компании. В страны СНГ поставки осуществляются в согласованные сроки.
3. Совместим ли датчик МДП107 с цилиндрами других производителей, не только серии ПЦРМ-1?Нет, корпус и способ крепления датчика положения МДП107 предназначены строго для установки в стандартный Т-образный паз, который характерен для цилиндров серии ПЦРМ-1 и их аналогов. Для цилиндров с другими типами пазов или резьбовым креплением потребуются датчики иной конструкции.
4. Что делать, если датчик положения МДП107 вышел из строя? Есть ли ремкомплект?Датчик МДП107 является неразборным устройством и ремонту не подлежит ввиду своей конструкции и герметичности (IP67). В случае выхода из строя его заменяют на новый. Рекомендуется иметь на складе запасной датчик для критических участков производства. Основная причина поломок – превышение электрических параметров (тока, напряжения) или сильные механические повреждения.
Как заказать датчик положения МДП107 в Казахстане
Для заказа датчика положения МДП107 или консультации по его применению свяжитесь с нашими специалистами. Укажите необходимое количество, требуемую длину кабеля и город доставки. Мы подготовим коммерческое предложение и организуем быструю отправку. Оформить заявку можно через удобную форму на сайте или по телефону, указанному в разделе Контакты.
Выбирая датчик положения МДП107 от поставщика Гидротех, вы получаете не только качественный продукт для автоматизации, но и надежного партнера в Казахстане. Мы гарантируем техническую поддержку, консультации по применению и оперативную доставку в любой регион Казахстана и страны СНГ. наш склад в Костанае готовы обеспечить вас необходимым оборудованием для бесперебойной работы вашего производства.
