Модуль с двухсторонним электропневматическим управлением от четырехлинейного пневмораспределителя серии МП2Э. представляет собой готовое, компактное и эффективное решение для построения пневмоприводов в автоматизированных системах различного назначения. Этот универсальный агрегат, производимый в Казахстане, вобрал в себя ключевые элементы пневмоавтоматики: приводной цилиндр, управляющий распределитель и элементы регулировки. Комбинированный модуль
модуль от четырехлинейного пневмораспределителя МП2Э
оптимизирует монтаж, уменьшает занимаемое пространство и повышает надежность всей гидропневмосистемы.
Назначение и область применения модуля МП2Э
Данный модуль предназначен для точного позиционного управления исполнительными механизмами с возвратно-поступательным движением. Узел незаменим на производственных линиях, в станкостроении, упаковочном и пищевом оборудовании, а также в системах автоматизации технологических процессов (АСУ ТП). Широко используется в Казахстане на предприятиях горнодобывающей, металлургической и машиностроительной отраслей, особенно в таких промышленных центрах, как Актобе, Караганда и Павлодар. Модуль от четырехлинейного пневмораспределителя МП2Э – это базовая единица для создания роботизированных комплексов, манипуляторов, зажимных устройств и прессов.
Комбинированный пневматический модуль серии МП2Э с фланцевым креплением цилиндра и электропневмораспределителем с катушками.
Принцип работы и конструктивные особенности
Принцип действия основан на преобразовании энергии сжатого воздуха в механическое движение штока пневмоцилиндра. Команда на движение формируется четырехлинейным двухпозиционным пневмораспределителем, который, в зависимости от типа управления (электрическое, пневматическое), переключает потоки воздуха. Сжатый воздух подается в одну из полостей цилиндра (поршневую или штоковую), заставляя шток выдвигаться или втягиваться. Скорость этого движения можно регулировать с помощью встроенных дросселей с обратным клапаном, что критически важно для плавного старта и торможения механизмов. Таким образом, модуль от четырехлинейного пневмораспределителя МП2Э обеспечивает полный цикл «управление–движение–торможение» в одном корпусе.
Спросили у казахстанского инженера-пневматика: «Что самое надежное на твоем участке?». Он, не задумываясь: «Модуль от четырехлинейного пневмораспределителя МП2Э. Он у меня работает как «Тулпар» – и вперед, и назад, и никогда не сбивается с пути!». Ведь правда, такой модуль – настоящий рабочий конь, «егінші» производства.
Исполнения и модификации серии МП2Э
Производитель «Гидротех» выпускает модули в различных конфигурациях, что позволяет точно подобрать изделие под конкретные технические условия (ТУ) заказчика. Основные вариации:
По типу пневмоцилиндра: Модули базируются на цилиндрах, соответствующих международному стандарту ИСО 6431. Диаметр поршня может варьироваться в широком диапазоне – от компактных 32 мм до мощных 250 мм, что определяет выходное усилие модуля.
По виду управления распределителем: Доступны варианты с одно- и двухсторонним пневмоуправлением (управляются сигналом сжатого воздуха) или с двухсторонним электропневмоуправлением (соленоидные катушки на 24В DC, 220В AC 50Гц и другие напряжения). Выбор зависит от системы управления, принятой на предприятии.
По расположению пневмораспределителя: Подводящий порт распределителя может быть смещен вправо или влево относительно оси штока цилиндра (правостороннее или левостороннее исполнение). Это учитывается при проектировании компоновки оборудования и прокладке пневмомагистралей.
Ключевой элемент – сам распределитель. Для модулей оптимально подходят четырехлинейные распределители (4/2 или 4/3, «төрт сызықты») с дросселированием на выходе, позволяющим регулировать скорость. Выбор конкретного типоразмера (условный проход Ду6, Ду8, Ду10 и т.д.) осуществляется расчетным путем, исходя из требуемой производительности и расхода воздуха пневмопривода.
Расшифровка условного обозначения (шифра) модуля МП2Э

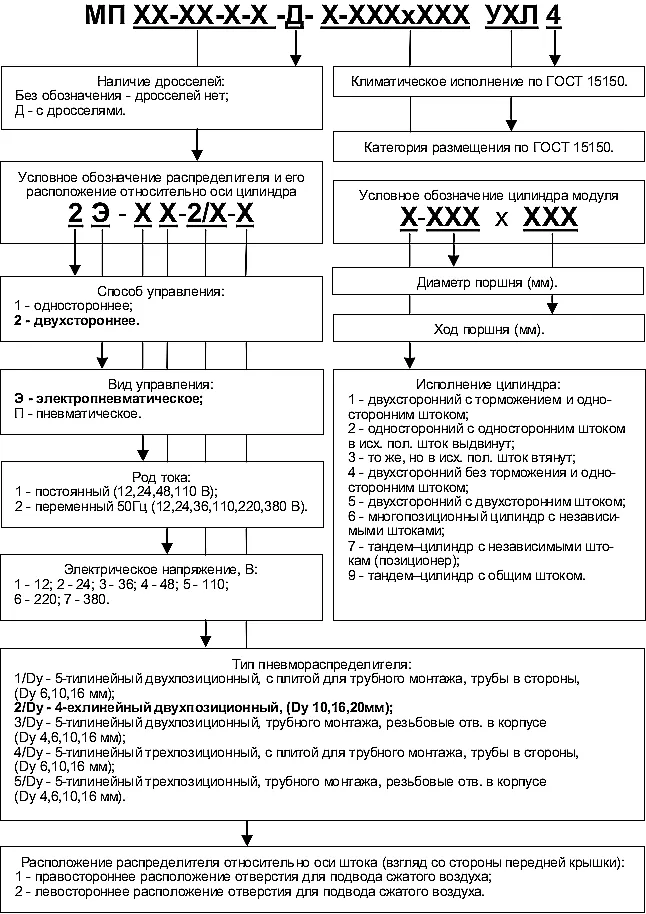

Код модели содержит всю информацию об исполнении. Рассмотрим пример из технического задания: МП 2Э-26-2/10-1-Д-1-160х250 УХЛ4.
Расшифровка:
- МП – Модуль Пневматический.
- 2Э – Тип управления распределителем: электропневматическое, двухстороннее.
- 26 – Код конструкции цилиндра (например, с торможением).
- 2/10 – Тип и условный проход распределителя (2-позиционный, Ду10).
- 1 – Наличие обратных клапанов/дросселей (1 – есть).
- Д – Исполнение по климатике (УХЛ).
- 1 – Расположение подвода воздуха (1 – правостороннее).
- 160х250 – Основные параметры цилиндра: диаметр поршня 160 мм, ход штока 250 мм.
- УХЛ4 – Климатическое исполнение и категория размещения (для умеренного и холодного климата, в закрытых помещениях).
Правильное понимание шифра модуля от четырехлинейного пневмораспределителя МП2Э исключает ошибки при заказе и гарантирует поставку именно того узла, который интегрируется в вашу систему.
Основные технические характеристики
В следующей таблице представлены обобщенные параметры для серии модулей МП2Э. Конкретные значения зависят от выбранной комбинации цилиндра и распределителя.
| Параметр | Значение / Диапазон | Примечание |
|---|
| Рабочая среда | Сжатый воздух, очищенный от масел и влаги | По ГОСТ 17433-80 |
| Рабочее давление | от 0,2 до 1,0 МПа (2 до 10 бар) | Номинальное – 0,63 МПа (6,3 бар) |
| Диапазон температур эксплуатации | от +5°C до +60°C | Для исполнения УХЛ |
| Температура окружающей среды | от -40°C до +40°C (для хранения) | |
| Диаметр поршня цилиндра | от 32 до 250 мм | По стандарту ISO 6431 |
| Условный проход распределителя (Dу) | 6, 8, 10, 15 | Определяет пропускную способность |
| Тип присоединения | Резьбовое (чаще всего), фланцевое | Зависит от модели цилиндра |
| Срок службы | Не менее 10 000 км пути штока | При соблюдении условий эксплуатации |
| Код ТН ВЭД ЕАЭС | 8412.31.000 9 | Пневматические силовые цилиндры |
Габариты, вес и присоединительные размеры
Физические параметры модуля напрямую зависят от выбора цилиндра (диаметр и ход) и типа установленного распределителя. Для предварительной оценки и планирования монтажа приведем ориентировочные данные. Точные размеры предоставляются в чертежах на конкретную модель.
| Модель (пример по диаметру) | Приблизительная длина, мм | Приблизительная ширина, мм | Приблизительная высота, мм | Вес, кг (примерно) |
|---|
| МП2Э с цилиндром D=32 мм, ход 100 мм | ~250-300 | ~80-100 | ~120-150 | 2.5 – 4.0 |
| МП2Э с цилиндром D=100 мм, ход 500 мм | ~750-800 | ~150-200 | ~180-220 | 20 – 30 |
| МП2Э с цилиндром D=250 мм, ход 1000 мм | ~1300-1400 | ~300-350 | ~350-400 | 100 – 150 |
Присоединение: Основное – это порты на распределителе для подачи сжатого воздуха (P), управления (Y, Z) и выхлопа (A, B). Как правило, используется трубная резьба (G1/8", G1/4", G3/8"). Фланец цилиндра стандартизирован под соответствующий диаметр.
Ремкомплекты и типовые запасные части
Для обеспечения длительной и бесперебойной работы модуля МП2Э рекомендуется иметь страховой запас наиболее подверженных износу деталей. Стандартный ремонтный комплект (РК) чаще всего включает уплотнения. Перечень запчастей зависит от конкретных составных частей модуля.
| Наименование узла/детали | Типовая номенклатура для заказа | Что чаще всего требует замены |
|---|
| Пневмоцилиндр (основа) | Комплект манжет поршня и штока, уплотнительные кольца, грязесъемник | Манжеты штока и поршня при попадании абразива или старении резины. |
| Пневмораспределитель 4/2 | Ремкомплект золотника, уплотнения под золотник, соленоидная катушка | Уплотнения золотника. Реже – соленоидные катушки при скачках напряжения. |
| Дроссель с обратным клапаном | Игла регулировочная, уплотнительная шайба, пружинка клапана | Резиновые уплотнители регулировочной иглы. |
| Крепеж и вспомогательные элементы | Комплект крепежных винтов, заглушки, штуцера | По мере необходимости. |
Приобрести оригинальные запасные части для модуля от четырехлинейного пневмораспределителя МП2Э можно у официального поставщика «Гидротех» на территории Казахстана.
Выбор, заказ и доставка по Казахстану
Для корректного подбора модуля от четырехлинейного пневмораспределителя МП2Э необходимо определить следующие исходные данные: требуемое усилие (от него зависит диаметр цилиндра), длина рабочего хода, необходимая скорость движения и точность позиционирования (нужны ли дроссели), тип управляющего сигнала (пневмо или электро), а также схема подключения и расположение оборудования.
Наши специалисты в Казахстане готовы помочь с расчетами и подбором оптимальной модификации. Мы обеспечиваем поставки готовых модулей и отдельных компонентов не только в крупные города – Астану (Нур-Султан), Алматы и Шымкент, но и в промышленные центры: Актобе (где находится наш склад), Караганду, Тараз, Павлодар, Усть-Каменогорск (Өскемен) и другие регионы. Работаем с доставкой по всему Казахстану и странам СНГ.
Производство и складирование ключевых позиций на территории РК позволяет нам предлагать конкурентные сроки поставки и гибкие условия для казахстанских предприятий. Модуль от четырехлинейного пневмораспределителя МП2Э – это надежный и производительный компонент для модернизации вашего производства, доступный прямо здесь, в сердце Центральной Азии.
Часто задаваемые вопросы (FAQ)
Вопрос: Как правильно выбрать модель модуля МП2Э под мою задачу – нужно поднимать груз массой 200 кг?
Ответ: Выбор начинается с расчета необходимого усилия цилиндра. Усилие (F) = Давление (P) х Площадь поршня (S). Зная массу груза и требуемое давление в вашей сети (например, 6 бар), инженер определяет минимальный диаметр поршня. Для груза 200 кг с запасом, как правило, требуется цилиндр диаметром от 80 мм. Далее определяются ход, тип управления и т.д. Рекомендуем прислать ТЗ для точного расчета.
Вопрос: Каковы сроки поставки модуля МП2Э под заказ в мое исполнение в город Актобе?
Ответ: Для стандартных исполнений, имеющихся на складе в Актобе, срок отгрузки – 1-3 рабочих дня. Для нестандартных конфигураций (например, с большим ходом или особым напряжением катушки) срок изготовления составляет от 15 до 30 рабочих дней, в зависимости от загруженности производства и наличия компонентов. Доставка по Актобе осуществляется нашим транспортом.
Вопрос: Совместим ли модуль МП2Э с импортными пневматическими системами (например, Festo, SMC)?
Ответ: Да, полностью. Цилиндры соответствуют международному стандарту ISO 6431, что гарантирует взаимозаменяемость по габаритам и креплениям. Присоединительные резьбы (G-резьба) также стандартны. Главное – согласовать параметры рабочего давления и тип управляющего сигнала (например, напряжение катушки). Наши специалисты помогут подобрать аналог.
Вопрос: Какие условия эксплуатации гарантируют длительный срок службы модуля? Нужен ли особый уход?
Ответ: Основное условие – подача очищенного от масел, влаги и твердых частиц сжатого воздуха. Обязательна установка фильтра-влагоотделителя (ФВО) на входе в систему и регулярное обслуживание (слив конденсата из ресивера). Рекомендуемая периодичность профилактики – раз в год. При соблюдении этих условий ресурс модуля МП2Э составляет минимум 10 000 км хода штока.
Модуль от четырехлинейного пневмораспределителя МП2Э от казахстанского поставщика «Гидротех» – это уверенность в качестве, инжиниринговая поддержка на месте и оперативная логистика. Мы ориентированы на потребности казахстанской промышленности и предлагаем эффективные решения для автоматизации, которые работают в суровых условиях наших цехов от Прикаспия до Алтая.
