Модуль от пятилинейного пневмораспределителя МП2Э — это интегрированное пневматическое решение, объединяющее силовой цилиндр, управляющий распределитель и вспомогательную арматуру в едином компактном блоке. Данные модули серии МП2Э широко применяются для автоматизации производственных процессов, где требуется точное линейное перемещение с регулируемой скоростью. Комплектная поставка от завода ГИДРОТЕХ значительно упрощает проектирование, монтаж и наладку пневмосистем, повышая надежность и сокращая сроки ввода оборудования в эксплуатацию.
Назначение и область применения пневмомодулей МП2Э
Модуль от пятилинейного пневмораспределителя МП2Э предназначен для создания компактных и эффективных пневмоприводов прямолинейного движения. Эти устройства незаменимы в станкостроении, пищевой и упаковочной промышленности, на линиях сборки, в робототехнических комплексах и логистических системах. Благодаря использованию пятилинейного пневмораспределителя достигается возможность тонкой настройки скорости движения штока за счет дросселирования выхлопного воздуха, что критически важно для операций, требующих плавного хода и точного позиционирования.
Внешний вид модуля от пятилинейного пневмораспределителя МП2Э с правосторонним подключением.
Инженер спрашивает модуль от пятилинейного пневмораспределителя: «Ты можешь работать и при -40?». Модуль отвечает: «Могу, но только если мне не рассказывать, что на улице Астана». Анекдот про надежность пневмооборудования в казахстанских условиях.
Конструктивные особенности и исполнения
Конструкция модуля от пятилинейного пневмораспределителя МП2Э является модульной и позволяет гибко адаптировать изделие под конкретные задачи.
Основные варианты исполнения:
- По типу цилиндра: В основе используется пневмоцилиндр, соответствующий международному стандарту ИСО 6431. Диаметр поршня может варьироваться в широком диапазоне от 32 мм до 250 мм, что определяет выходное усилие привода.
- По типу управления распределителем: Ключевым отличием серии МП2Э является возможность комплектации модуля распределителями с разным управлением: одно- или двухсторонним пневматическим, либо электропневматическим (соленоидным). Электропневмоуправление, например на 220В 50Гц, позволяет легко интегрировать модуль в системы автоматического управления.
- По расположению распределителя: Подвод сжатого воздуха к пятилинейному пневмораспределителю может быть выполнен с правой или левой стороны относительно оси штока цилиндра (вид со стороны передней крышки). Это позволяет удобно подводить магистраль с учетом компоновки оборудования.
- По комплектации: Модуль может поставляться с глушителями, выхлопными дросселями или дросселями с обратным клапаном для независимой регулировки скорости выдвижения и втягивания штока.
Технические характеристики и параметры
Модуль от пятилинейного пневмораспределителя МП2Э рассчитан на длительную эксплуатацию в типичных для промышленности условиях. Ниже приведены обобщенные технические характеристики для серии.
| Параметр | Значение / Описание |
|---|
| Тип рабочей среды | Сжатый воздух, очищенный от масел и механических примесей |
| Рабочее давление | 0,2 – 1,0 МПа (2 – 10 бар) |
| Диапазон температур окружающей среды | от -40°C до +80°C (для исполнения УХЛ4) |
| Тип распределителя | 5/2 (пятилинейный, двухпозиционный) |
| Условный проход (Ду) распределителя | 4, 6, 10, 16 мм (зависит от модели) |
| Принцип работы цилиндра | Двухстороннего действия |
| Габаритные размеры (диапазон) | Зависят от диаметра и хода цилиндра. См. таблицу ниже. |
| Средний срок службы | Более 5 000 км пути штока при соблюдении условий эксплуатации |
| Код ТН ВЭД | 8412.31.000 0 (Пневматические силовые установки и двигатели) |
Принцип работы модуля МП2Э
Модуль от пятилинейного пневмораспределителя МП2Э работает по следующему алгоритму. Сжатый воздух от сети подводится к центральному порту (питанию) пятилинейного пневмораспределителя. В исходном положении (без управляющего сигнала) воздух через распределитель направляется в одну из полостей цилиндра, удерживая шток в определенном положении. При подаче управляющего сигнала (пневматического или электрического) золотник распределителя переключается. Это меняет направление потока воздуха: питание подводится к противоположной полости цилиндра, а первая полость соединяется с выхлопными линиями. Ключевая особенность именно пятилинейного пневмораспределителя — наличие двух отдельных выхлопных линий, к которым можно подключить регулируемые дроссели. Это позволяет независимо и плавно регулировать скорость движения штока в обоих направлениях за счет дросселирования выходящего воздуха.
Габаритные размеры и масса серии МП2Э
Размеры и вес модуля напрямую зависят от выбранного диаметра цилиндра и его хода.
| Базовый диаметр цилиндра, мм | Примерная длина (мин/макс), мм | Примерная ширина, мм | Примерная масса (мин), кг |
|---|
| 32 | 150 - 800 | ~120 | 2 - 6 |
| 63 | 180 - 1200 | ~160 | 4 - 15 |
| 100 | 220 - 1500 | ~220 | 8 - 35 |
| 160 | 300 - 2000 | ~300 | 20 - 80 |
| 250 | 400 - 2500 | ~450 | 50 - 200 |

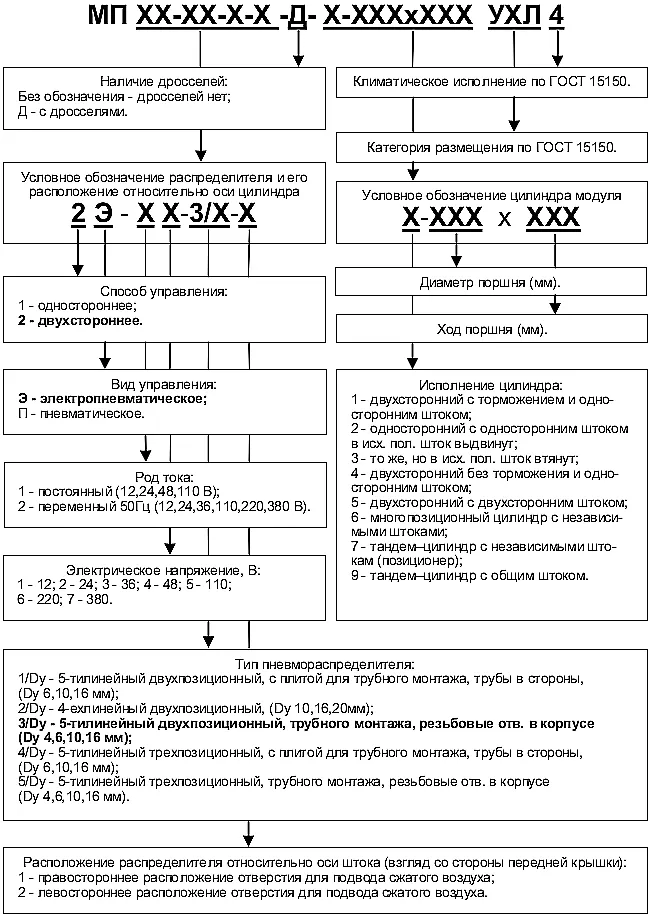

Условное обозначение (шифр) модуля МП2Э
Для заказа используется четкая система обозначений. Рассмотрим пример из технического задания: МП 2Э-26-3/10-1-Д-1-160х250 УХЛ4.
- МП 2Э — Модуль Поступательный с двухсторонним Электропневмоуправлением.
- 26 — Тип золотникового узла распределителя.
- 3/10 — Условный проход 10 мм, конкретное исполнение распределителя.
- 1 — Правостороннее расположение подвода воздуха (2 — левостороннее).
- Д — Наличие дросселей с обратным клапаном для регулировки скорости.
- 1 — Пневмоцилиндр двухстороннего действия с односторонним штоком и торможением.
- 160х250 — Диаметр цилиндра 160 мм, ход поршня 250 мм.
- УХЛ4 — Климатическое исполнение для умеренного и холодного климата.
Примеры заказа и совместимость
Для корректного заказа модуля от пятилинейного пневмораспределителя МП2Э необходимо определить следующие параметры: требуемое усилие (диаметр цилиндра), необходимый ход штока, желаемый тип управления (электрическое напряжение для соленоида), сторону подвода воздуха, необходимость регулировки скорости. Модули серии МП2Э совместимы со стандартным промышленным пневмооборудованием и легко встраиваются в существующие системы. Рекомендуется использовать воздух, соответствующий классу чистоты по ГОСТ 17433-80.
Ремонт и обслуживание
Модуль от пятилинейного пневмораспределителя МП2Э отличается высокой ремонтопригодностью. Чаще всего в процессе эксплуатации могут потребовать замены уплотнительные манжеты цилиндра и золотникового узла распределителя. На складе поставщика ГИДРОТЕХ в Казахстане обычно имеются ремкомплекты для наиболее востребованных диаметров цилиндров и типов распределителей.
| Элемент модуля | Типовые запасные части |
|---|
| Пневмоцилиндр | Уплотнения поршня и штока, грязесъемник, подшипник скольжения штока |
| Пятилинейный распределитель | Комплект уплотнений золотника, соленоидные катушки, пружины возврата |
| Регулирующая арматура | Иглы дросселей, уплотнительные кольца обратных клапанов |
Выбор именно модуля от пятилинейного пневмораспределителя МП2Э позволяет получить готовое, сбалансированное решение для задач, где важна не только сила, но и контроль скорости. Прямые поставки от производителя ГИДРОТЕХ в Казахстан гарантируют оптимальное соотношение цены, качества и сроков поставки для вашего предприятия.
Часто задаваемые вопросы (FAQ)
Как правильно выбрать нужную модификацию модуля от пятилинейного пневмораспределителя МП2Э?
Выбор начинается с расчета необходимого усилия, которое определяет диаметр цилиндра (32-250 мм). Затем определяется требуемый ход штока. Далее выбирается тип управления: пневматическое для простых систем или электропневматическое (с указанием напряжения) для автоматизации. Важно указать сторону подвода воздуха (право/лево) для удобства монтажа. Если требуется регулировка скорости, модуль заказывается с дросселями.
Каковы сроки поставки модулей МП2Э в города Казахстана?
Стандартные модели модуля от пятилинейного пневмораспределителя МП2Э часто есть в наличии на нашем складе в Костанае. Доставка в Астану, Алматы, Шымкент, Караганду, Актобе и другие крупные города Казахстана занимает от 3 до 7 рабочих дней. Под заказ нестандартных исполнений (большой ход, специальное напряжение) срок изготовления уточняется индивидуально, но обычно не превышает 4-6 недель.
Какие условия эксплуатации необходимы для долгой службы модуля МП2Э?
Для обеспечения заявленного срока службы модуль от пятилинейного пневмораспределителя МП2Э должен работать на очищенном сжатом воздухе (рекомендуется установка фильтра-влагоотделителя перед модулем). Рабочее давление должно находиться в диапазоне 0.2-1.0 МПа. Необходимо предотвращать попадание ударных нагрузок на шток и следить за целостность пылезащитного чехла (при его наличии).
Можно ли интегрировать модуль МП2Э в уже существующую пневмосистему с другими производителями?
Да, модуль от пятилинейного пневмораспределителя МП2Э имеет стандартные присоединительные размеры резьбы (G, Rc) и соответствует общепринятым габаритам пневмоцилиндров ИСО 6431. Это обеспечивает его полную механическую и гидравлическую совместимость с оборудованием других известных брендов. Для подключения управления потребуется стандартный электрический разъем для соленоида или пневмолинии с соответствующим условным проходом.
Купить модуль от пятилинейного пневмораспределителя МП2Э в Казахстане можно напрямую у национального поставщика и производителя Гидротех. Мы осуществляем поставки во все регионы страны, включая Астану, Алматы, Шымкент, Караганду, Актобе, Тараз, Павлодар, Усть-Каменогорск, а также в страны СНГ. Наше оборудование адаптировано к местным условиям, а сервисная и логистическая поддержка обеспечивает бесперебойную работу вашего производства. Для консультации и заказа перейдите в раздел Контакты или воспользуйтесь формой обратной связи на сайте.
