Компактные пневмоцилиндры одностороннего действия КЦ25

В современном промышленном оборудовании, где критически важна эффективность и надежность, особое место занимают пневматические приводы. Среди них выделяются компактные пневмоцилиндры одностороннего действия КЦ25, предлагающие оптимальное решение для задач, требующих быстрого линейного перемещения с фиксацией. Эти устройства, известные своей миниатюрностью и высокой силой зажима, широко востребованы в машиностроении, станкостроении, автоматизированных линиях и сборке. Бренд Гидротех, как надежный поставщик в Казахстане, поставляет данные цилиндры, которые идеально подходят для суровых условий местного производства.

Назначение и особенности компактных пневмоцилиндров КЦ25

Серия компактных пневмоцилиндров одностороннего действия КЦ25 разработана для применения в пневмоприводах, где ограничено пространство для монтажа. Основное назначение – создание тянущего усилия. В исходном положении шток цилиндра выдвинут, а при подаче сжатого воздуха в штоковую полость происходит втягивание поршня со штоком. Возврат в исходное состояние осуществляется за счет встроенной пружины. Компактные пневмоцилиндры одностороннего действия КЦ25 характеризуются быстрым срабатыванием и способностью развивать значительное усилие при малых габаритах, что делает их незаменимыми в механизмах зажима, фиксации, толкания и блокировки.

Жұмысшы пневматикалық цилиндрге қарап: «Осы компактные пневмоцилиндры одностороннего действия КЦ25 барынша қысқа, бірақ күші мол, дәл бастық сияқты!» – деді.

Технические характеристики серии КЦ25

Модификации компактных пневмоцилиндров одностороннего действия КЦ25 различаются по диаметру поршня, что напрямую влияет на развиваемое усилие и габариты. Рабочей средой является очищенный сжатый воздух. Ниже представлены ключевые параметры для всех диаметров серии.

* Точная масса зависит от хода штока и уточняется при заказе. Код ТН ВЭД для данной продукции: 8412.31.000.0.

Устройство и принцип работы

Конструкция компактных пневмоцилиндров одностороннего действия КЦ25 включает гильзу (корпус), поршень со штоком, возвратную пружину и уплотнительные элементы. В стандартном состоянии шток выдвинут под действием пружины. При подаче управляющего сигнала сжатый воздух через присоединительный порт поступает в штоковую полость. Давление воздуха преодолевает усилие пружины и заставляет поршень со штоком перемещаться, производя полезную работу (втягивание). При сбросе давления пружина возвращает узел поршня-штока в исходное выдвинутое положение. Такая конструкция обеспечивает высокую надежность и простоту управления.

Условное обозначение моделей серии КЦ25

Каждая модель в серии имеет уникальную маркировку, которая шифрует основные параметры. Расшифровка позволяет точно определить модификацию при заказе.

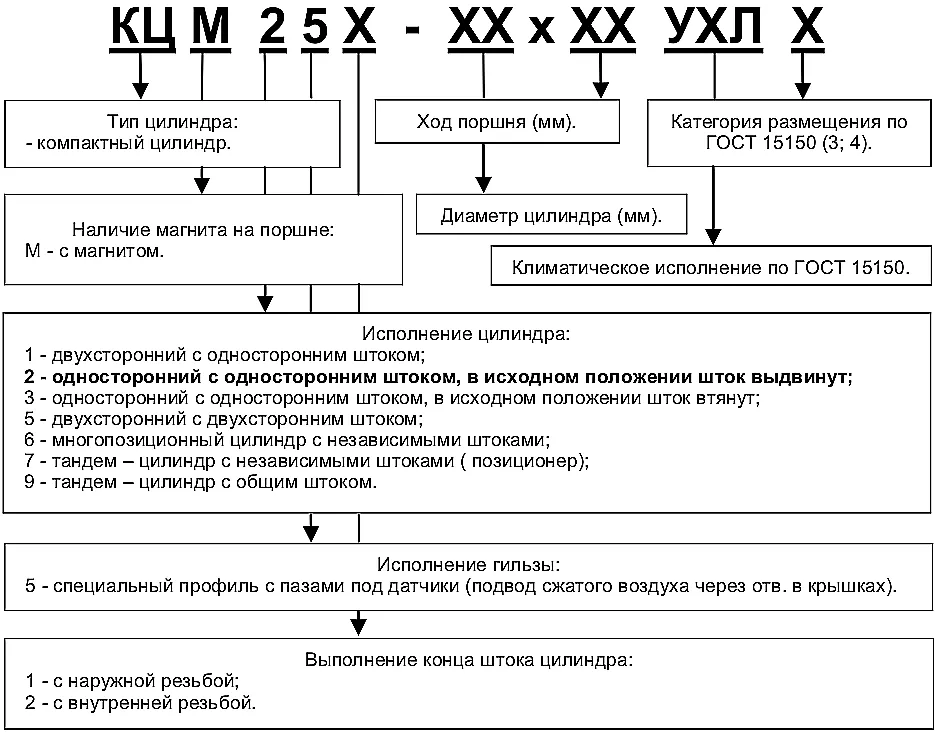

Рисунок: Схема условного обозначения модели компактного пневмоцилиндра одностороннего действия КЦ25.

Эксплуатационные условия и срок службы

Компактные пневмоцилиндры одностороннего действия КЦ25 рассчитаны на работу в широком диапазоне температур окружающей среды – от -10°C до +80°C. Рекомендуемая температура рабочей среды (сжатого воздуха) от +5°C до +60°C. Для обеспечения длительного ресурса (который может превышать 5000 км хода при правильной эксплуатации) необходимо использовать очищенный от влаги и механических примесей воздух, а также своевременно проводить техническое обслуживание. Модели серии КЦ25 устойчивы к типичным промышленным условиям Казахстана.

Сферы применения и совместимое оборудование

Благодаря своей конструкции, компактные пневмоцилиндры одностороннего действия КЦ25 нашли применение в различных отраслях. Их часто используют в качестве приводов зажимных патронов на станках ЧПУ, в механизмах фиксации заготовок на сборочных конвейерах, в упаковочном оборудовании, а также в устройствах автоматического управления клапанами и заслонками. Они совместимы с большинством промышленных пневмораспределителей и систем подготовки воздуха, представленных на рынке Казахстана.

Ремонтный комплект и запасные части

Для поддержания работоспособности пневмоцилиндров серии КЦ25 рекомендуется иметь запас уплотнительных колец поршня и штока, а также возвратные пружины. Наиболее часто изнашиваемыми элементами являются именно уплотнения. Полный ремонтный комплект для каждой модели можно заказать у поставщика Гидротех.

Габаритные и присоединительные размеры

Ниже приведена схема и подробная таблица с размерами для всех диаметров серии компактных пневмоцилиндров одностороннего действия КЦ25. Это позволяет точно спланировать монтаж на оборудовании.

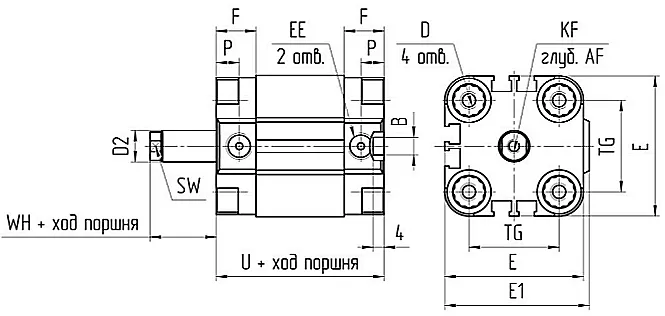

Чертеж: Габаритные и присоединительные размеры компактного пневмоцилиндра одностороннего действия КЦ25 (шток выдвинут).

Примечание: Размеры указаны в миллиметрах. E – тип резьбы для подключения воздуха.

Пример оформления заказа

Для заказа компактных пневмоцилиндров одностороннего действия КЦ25 необходимо указать полное условное обозначение, например, «КЦ25-40-100», где 40 – диаметр цилиндра, 100 – ход штока в мм. Наш специалист поможет подобрать нужную модель и согласует все детали. Для отправки запроса воспользуйтесь формой обратной связи.

Доставка по Казахстану и странам СНГ

Поставщик Гидротех осуществляет оперативную доставку продукции, включая компактные пневмоцилиндры одностороннего действия КЦ25, во все регионы Казахстана: в города Астана, Алматы, Шымкент, Караганда, Актобе, Тараз, Павлодар, Усть-Каменогорск, а также в другие населенные пункты. Мы также работаем с партнерами из стран СНГ. Сроки и условия доставки оговариваются индивидуально и зависят от места назначения и объема заказа.

Заключение

Выбирая компактные пневмоцилиндры одностороннего действия КЦ25 от бренда Гидротех, вы получаете надежное и эффективное решение для автоматизации производственных процессов. Наш офис в Костанае гарантирует качество продукции и профессиональную поддержку на всех этапах сотрудничества. Для заказа, консультации по техническим вопросам или уточнения условий поставки, пожалуйста, свяжитесь с нами через раздел Контакты.
