Пневмонасос НП

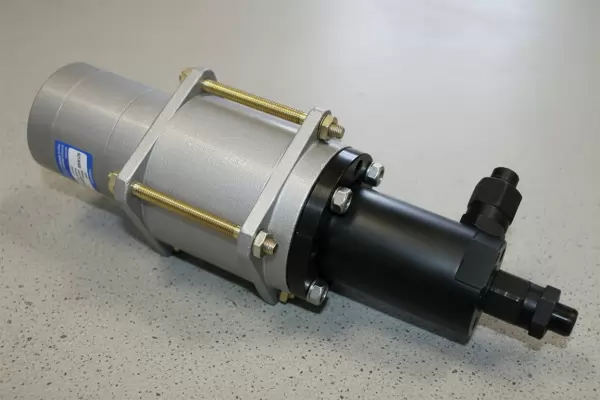

Гидропневматические насосы серии НП от бренда Гидротех — это надежные силовые агрегаты, предназначенные для защиты кривошипных прессов от перегрузки. Они преобразуют энергию сжатого воздуха в высокое давление гидравлической жидкости, обеспечивая точный и безопасный рабочий цикл прессового оборудования. Использование качественного пневмонасоса НП напрямую влияет на долговечность штампов и матриц, снижает простои и минимизирует риск аварийных ситуаций на производстве. Данная серия представлена двумя основными типоразмерами с рабочими объемами 1.5 и 7.6 см³, что позволяет подобрать оптимальное решение под конкретную задачу.

Назначение и область применения

Основная задача, которую выполняет пневмонасос НП, — это создание и поддержание высокого давления масла (до 32 МПа) в гидравлической системе, управляющей муфтой включения кривошипного пресса. При возникновении перегрузки, например, при попадании двойного материала или нештатной работе, система мгновенно реагирует, предотвращая поломку дорогостоящего оборудования. Эти насосы широко применяются в цехах металлообработки, производствах автомобильных компонентов и любых предприятиях, где используются пресса холодной штамповки. Пневмонасос НП является ключевым элементом системы безопасности.

Инженер налаживает новый пневмонасос НП. Коллега спрашивает: "Как работается с новой техникой?" Инженер, вздыхая, отвечает: "Все хорошо, давление держит, как камень в степи. Жаль только, что разговаривать, как этот насос, тихо, – не научился".

Технические характеристики пневмонасоса НП

В серии пневмонасос НП представлены две модели, отличающиеся рабочим объемом, производительностью и габаритами, но объединенные общим принципом действия и техническими требованиями.

Принцип работы гидропневматического насоса

Принцип действия пневмонасоса НП основан на использовании энергии сжатого воздуха. Воздух под давлением воздействует на большую площадь поршня пневмокамеры, который через шток связан с поршнем гидравлической камеры малого диаметра. За счет разницы площадей поршней происходит усиление давления: относительно низкое давление воздуха преобразуется в высокое давление масла. Этот принцип, известный как гидравлический мультипликатор давления, обеспечивает надежное и плавное создание усилия. Пневмонасос НП работает в циклическом режиме, автоматически подкачивая масло в систему по мере его расхода.

Температурный режим и срок службы

Насосы серии НП рассчитаны на работу в стандартных производственных условиях, предусмотренных климатическим исполнением УХЛ и О. Температурный режим эксплуатации во многом зависит от характеристик используемого минерального масла. При условии применения рекомендованной рабочей жидкости, своевременного обслуживания и отсутствия перегрузок, ресурс пневмонасоса НП составляет многие годы. Соблюдение требований к чистоте воздуха (фильтрация до 10 класса) является одним из ключевых факторов, продлевающих срок службы уплотнений и рабочих поверхностей.

Габаритные и присоединительные размеры пневмонасоса НП

Для правильного монтажа и расчета пространства в гидростанции важно знать габариты оборудования. Ниже приведены основные размеры для обеих моделей.

Условное обозначение моделей серии НП

Маркировка изделий производится согласно техническим условиям. Например, условное обозначение пневмонасоса НП с рабочим объемом 1.5 см³, климатическим исполнением УХЛ и категорией размещения 4 выглядит следующим образом: Насос НП 1/320М УХЛ4 ТУ 2-053-0224397-001-90.

На практике на корпусе также могут встречаться следующие варианты маркировки: НП1/320М.00.001, НП8/320М.00.001, НП-1/320М.00.001, НП-8/320М.00.001, НП1/320М00001, НП8/320М00001, НП-1/320М00001, НП-8/320М00001. Расшифровка модели проста: «НП» — тип (пневмонасос НП), цифра после «НП» — рабочий объем (1 или 8), «320» — номинальное давление масла в атмосферах (32 МПа), «М» — модификация.

Рекомендации по выбору и заказу

Выбор конкретной модели пневмонасоса НП зависит от требуемой производительности гидросистемы пресса. Модель НП1/320М с подачей 1.0 л/мин подходит для оборудования с меньшим расходом масла. Более мощная модель НП8/320М с подачей 2.0 л/мин обеспечит быстрое создание давления в системах с большим внутренним объемом. При заказе через сайт gidro777.kz или по телефону важно указать заводской номер имеющегося насоса (если это замена) или технические параметры вашего пресса. Наш специалист поможет подобрать аналог или оригинальную запчасть. Для заказа нажмите на кнопку «Оставить заявку» или напишите нам в Контакты.

Часто задаваемые вопросы о пневмонасосах НП

Основной критерий — требуемая производительность (подача) гидравлической системы и рабочий объем. НП1/320М (1.5 см³, 1.0 л/мин) подходит для прессов с меньшим потреблением масла. НП8/320М (7.6 см³, 2.0 л/мин) используется на более мощном оборудовании для быстрого нагнетания давления. Если нужен пневмонасос НП на замену, ориентируйтесь на маркировку старого агрегата.

Согласно инструкции, используется отфильтрованное минеральное масло с вязкостью в пределах 17–213 сСт (мм²/с) при рабочей температуре. Рекомендуем использовать индустриальные масла типа ИГП, И-20А или их импортные аналоги (Shell Tellus, Mobil DTE и т.д.), соответствующие указанному диапазону вязкости.

Воздушная магистраль должна быть оборудована фильтром-влагоотделителем и регулятором давления, обеспечивающим стабильное давление воздуха от 0.1 до 0.4 МПа. Класс очистки воздуха — не грубее 10-го по ГОСТ 17433-80. Присоединение осуществляется через резьбовый порт (M16x1.5 для НП1/320М и M20x1.5 для НП8/320М).

Да, компания Гидротех осуществляет поставки оборудования по всему Казахстану, включая Алматы, Астану, Шымкент, Караганду, Актобе, Тараз, Павлодар, Усть-Каменогорск и другие города. Также возможна доставка в страны СНГ. Сроки и стоимость доставки уточняйте у наших менеджеров при оформлении заказа через форму обратной связи.

Бренд Гидротех является надежным поставщиком промышленных комплектующих в Казахстане. Мы поставляем оригинальные и качественные пневмонасосы серии НП напрямую на производственные предприятия. Наши специалисты, базирующиеся в Костанае, готовы предоставить технические консультации и помочь с подбором оборудования под ваши нужды. Гарантируем оперативную обработку заявок и логистику по всему региону.
