Пневмодроссель с обратным клапаном П-ДМ (также известный как ПДМ) – это компактное и надежное пневмораспределительное устройство, предназначенное для точного регулирования расхода рабочей среды (сжатого воздуха или инертного газа) в одном направлении и обеспечения ее свободного прохождения в противоположном. Данная серия приборов от бренда Гидротех широко применяется в промышленных пневматических системах Казахстана для управления скоростью движения исполнительных механизмов – пневмоцилиндров, пневмомоторов, регулирующих клапанов. Комбинируя функции дросселя и обратного клапана в одном корпусе, устройство П-ДМ упрощает монтаж и повышает надежность контура.
Назначение и область применения пневмодросселей П-ДМ, ПДМ
Основная функция пневмодросселя с обратным клапаном П-ДМ – создание регулируемого сопротивления потоку. При движении воздуха в направлении, указанном стрелкой на корпусе, поток дросселируется (замедляется) через сужающееся сечение, настроенное регулировочной ручкой. Это позволяет плавно изменять скорость выдвижения или втягивания штока цилиндра, скорость вращения пневмопривода и т.д. При изменении направления потока на противоположное, обратный клапан внутри устройства открывается, обеспечивая свободный и быстрый проход воздуха без сопротивления. Таким образом, пневмодроссель ПДМ незаменим в схемах, требующих регулирования скорости в одном направлении и быстрого хода – в обратном.
Где используется пневмодроссель с обратным клапаном П-ДМ в Казахстане? Устройства данной серии находят применение на станкостроительных заводах, в нефтегазовом секторе для управления задвижками, на предприятиях пищевой и легкой промышленности в составе упаковочных и фасовочных линий, в системах автоматизации логистических комплексов (управление пневмозамками, дверями), а также в сельскохозяйственной технике. По сути, везде, где есть пневматический привод, может потребоваться пневмодроссель П-ДМ для точной настройки его работы.
Условное обозначение и расшифровка модели
Модельный ряд серии П-ДМ включает пять основных типоразмеров, различающихся пропускной способностью и присоединительными размерами. Маркировка устройства содержит всю необходимую информацию для его выбора и заказа.
Структура условного обозначения: П-ДМ-ХХ-х-УХЛ-4
- П(-П) — Пневмодроссель с обратным клапаном.
- ДМ — Конкретная серия устройства.
- ХХ — Условный проход в мм: 04 (4 мм), 06 (6 мм), 10 (10 мм), 16 (16 мм), 20 (20 мм).
- х — Вид резьбы для присоединения: 1 – метрическая, 2 – коническая, 3 – стыковое присоединение.
- УХЛ — Климатическое исполнение (умеренный и холодный климат).
- 4 — Категория размещения (для работы в закрытых помещениях).
Для Казахстана поставляются модели в исполнении УХЛ4, что гарантирует их корректную работу в широком диапазоне температур, характерных для регионов страны. Наиболее распространены модели с метрической резьбой (вид 1). Пример полного обозначения для заказа: П-ДМ-10-1-УХЛ-4 – это пневмодроссель с условным проходом 10 мм, с метрической присоединительной резьбой.
Приходит инженер на завод, а там пневмоцилиндр туда-сюда мечется с бешеной скоростью. Спрашивает у токаря: «Что случилось?». А тот отвечает: «Да пневмодроссель с обратным клапаном П-ДМ кто-то настроил на полный поток, теперь он не дроссель, а прямоточник!». Шутка, конечно, но важно помнить, что правильная регулировка пневмодросселя ПДМ – залог долгой и точной работы механизма.
Технические характеристики и параметры серии П-ДМ
Устройства серии П-ДМ рассчитаны на работу со сжатым воздухом или инертными газами, очищенными от механических примесей и влаги (рекомендуется установка фильтров-влагоотделителей upstream). Рабочее давление лежит в диапазоне от 0.1 до 1.0 МПа (от 1 до 10 бар), что покрывает потребности большинства стандартных промышленных пневмосистем. Температурный диапазон эксплуатации указан для климатического исполнения УХЛ и позволяет использовать пневмодроссель с обратным клапаном как в цехах с отоплением, так и в неотапливаемых помещениях.
Ключевой параметр выбора – пропускная способность (Kv). В таблице ниже представлены сводные данные по всем пяти типоразмерам серии П-ДМ.
| Параметр / Модель |
П-ДМ-04-х |
П-ДМ-06-х |
П-ДМ-10-х |
П-ДМ-16-х |
П-ДМ-20-х |
| Условный проход, Ду, мм |
4 |
6 |
10 |
16 |
20 |
| Присоединение (резьба) |
К1/8" (M12x1.0) |
К1/4" (M16x1.5) |
К3/8" (M18x1.5) |
К1/2" (M18x1.5) |
К1" (M27x1.5) |
| Пропускная способность Kv (дроссель), м³/ч |
>0.16 |
>0.35 |
>0.9 |
>1.7 |
>4.0 |
| Пропускная способность Kv (обратный клапан), м³/ч |
>0.32 |
>0.7 |
>1.8 |
>3.0 |
>10 |
| Давление срабатывания обратного клапана, МПа |
< 0.03 (0.3 кгс/см²) |
| Утечка при закрытом дросселе, см³/мин |
< 32 |
< 40 |
< 63 |
< 80 |
< 125 |
| Рабочая среда |
Сжатый воздух, инертные газы |
| Рабочее давление, МПа |
0.1 – 1.0 |
| Температура среды, °C |
+5 … +50 (для УХЛ4) |
| Код ТН ВЭД |
8481 20 000 0 |
Габаритные размеры и вес пневмодросселей П-ДМ, ПДМ
Все модели серии П-ДМ отличаются компактностью и малым весом, что облегчает их монтаж даже в стесненных условиях. Ниже представлена таблица с габаритными размерами (длина L, ширина B, высота H) и диаметром присоединительного патрубка (D). Диапазон масс для серии составляет от менее 0.06 кг для самой маленькой модели до менее 0.55 кг для самой крупной.
| Модель |
Габариты L x B x H, мм |
Диаметр резьбы D |
Масса, кг (не более) |
| П-ДМ-04-х |
40 x 20 x 60 |
M12x1.0 |
0.06 |
| П-ДМ-06-х |
60 x 25 x 80 |
M16x1.5 |
0.13 |
| П-ДМ-10-х |
70 x 32 x 90 |
M18x1.5 |
0.20 |
| П-ДМ-16-х |
80 x 40 x 100 |
M18x1.5 |
0.27 |
| П-ДМ-20-х |
105 x 50 x 125 |
M27x1.5 |
0.55 |

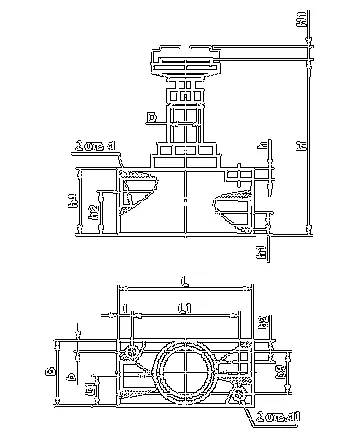

Габаритные размеры и условная пневматическая схема подключения пневмодросселя с обратным клапаном серии П-ДМ. На схеме показаны направления потока при дросселировании и свободном проходе.
Принцип работы и монтаж устройства
Принцип работы пневмодросселя с обратным клапаном П-ДМ основан на комбинации регулируемого дросселирующего устройства и подпружиненного обратного клапана (тарельчатого или манжетного типа), размещенных в общем латунном или алюминиевом корпусе. При движении воздуха в «рабочем» направлении (по стрелке) давление преодолевает сопротивление пружины обратного клапана и прижимает его манжету к седлу, перекрывая прямой проход. Воздух поступает через регулируемое калиброванное отверстие дросселя, сечение которого изменяется вращением рукоятки. При движении воздуха в обратном направлении давление с другой стороны отжимает манжету от седла, сжимая пружину, и воздух свободно проходит через открытый клапан, минуя дроссель.
Монтаж пневмодросселя ПДМ предельно прост. Устройство врезается в разрыв пневмолинии в любом удобном пространственном положении. Важно соблюдать направление, указанное стрелкой на корпусе: оно должно соответствовать направлению потока, который требуется дросселировать. Для присоединения используется стандартная трубная (коническая) или метрическая резьба, уплотняемая фум-лентой, нитью или уплотнительными кольцами. После установки производится настройка расхода вращением регулировочной ручки. Для фиксации установленного положения предусмотрена стопорная гайка.
Ремкомплект и типовые неисправности
При штатной эксплуатации в чистой среде пневмодроссель с обратным клапаном П-ДМ служит долгие годы. Однако в условиях загрязненного воздуха или при отсутствии фильтрации ресурс устройства сокращается. Наиболее уязвимый узел – это уплотнительная манжета обратного клапана и уплотнения регулировочного узла.
Типовые неисправности и запчасти:
- Не держит настройку/самопроизвольно меняется расход: Частая причина – износ или загрязнение резьбы регулировочного штока. Требуется чистка или замена штока в сборе.
- Подтекание воздуха в режиме дросселирования: Указывает на износ или повреждение уплотнительной манжеты обратного клапана. Необходима замена манжеты.
- Не открывается обратный клапан (нет свободного потока): Возможно заклинивание клапана из-за грязи или коррозии, либо поломка пружины. Требуется разборка, чистка и замена поврежденных деталей.
Бренд Гидротех рекомендует использовать оригинальные ремкомплекты, которые включают основные изнашиваемые элементы: уплотнительные манжеты, пружины, стопорные кольца. Для заказа ремкомплекта укажите полную модель вашего пневмодросселя П-ДМ.
Как выбрать и заказать пневмодроссель П-ДМ в Казахстане
Выбор конкретной модели пневмодросселя с обратным клапаном П-ДМ основывается на технических параметрах вашей системы:
- Определите требуемую пропускную способность (Kv). Исходите из расхода воздуха вашим пневмоприемником (цилиндром, мотором) в том направлении, где требуется регулировка скорости.
- Сопоставьте присоединительные размеры. Убедитесь, что резьба на устройстве (1/4", 1/2" и т.д.) соответствует вашим фитингам или трубопроводу. Наиболее популярны модели с метрической резьбой (исполнение «1»).
- Учтите давление в системе. Все модели серии работают в диапазоне до 10 бар, что стандартно для промышленности.
Пример заказа: Для системы управления подающим цилиндром упаковочной машины в Алматы, с расходом около 1.5 м³/ч и присоединением на 3/8" подойдет модель П-ДМ-10-1-УХЛ-4.
Компания «Гидротех» осуществляет поставки оборудования пневмодроссель П-ДМ напрямую со склада в Костанае по всему Казахстану. Мы доставляем заказы в любые города, включая Астану (Нур-Султан), Алматы, Шымкент, Караганду, Актобе, Тараз, Павлодар, Усть-Каменогорск, а также в страны СНГ. Для оформления заказа или получения консультации свяжитесь с нашими менеджерами через форму на сайте или перейдите в раздел Контакты.
Надежное и простое в обслуживании оборудование – основа бесперебойной работы вашего производства. Выбирайте проверенные решения от бренда Гидротех.
