В современных системах автоматизации и пневмопривода надежность каждого элемента критически важна. Особую роль играют устройства, обеспечивающие одностороннее движение рабочей среды, защищая оборудование от обратных ударов воздуха или утечек. Именно для этих целей предназначены пневмоклапаны обратные ПО, представленные на рынке Казахстана под брендом Гидротех. Эта серия проверенных временем устройств стала стандартом для множества отраслей благодаря своему простому, но эффективному принципу действия, высокой надежности и конструктивной унификации.
Описание и назначение серии пневмоклапанов обратных ПО
Клапан пневматический обратный серии ПО — это запорно-регулирующая арматура прямого действия, предназначенная для пропуска сжатого воздуха или других нейтральных газов только в одном заданном направлении. При изменении направления потока или падении давления на входе клапан автоматически закрывается, предотвращая обратное движение среды. Это ключевая функция для защиты компрессоров, пневмоцилиндров, ресиверов и других элементов системы от нежелательных гидравлических ударов, утечек и смешивания потоков из разных контуров. Установка пневмоклапана обратного ПО значительно повышает безопасность, энергоэффективность и стабильность работы всей пневмосистемы. Бренд Гидротех предлагает полный модельный ряд с условными проходами от 6 до 25 мм, позволяя подобрать решение для любой технологической задачи в условиях Казахстана — от небольшой автомастерской до крупного горно-обогатительного комбината.

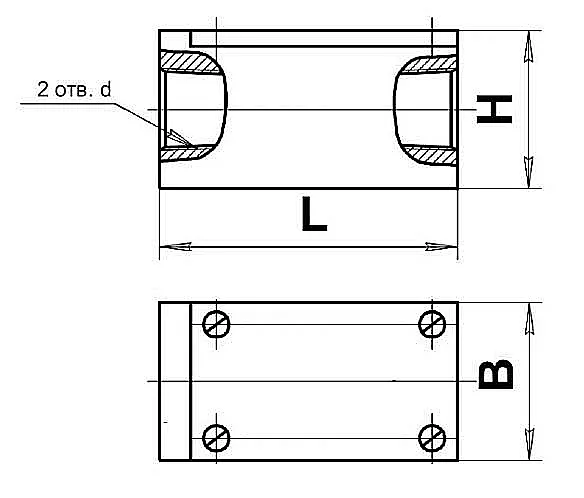

Пневмосхема и присоединительные размеры пневмоклапанов обратных ПО.
Основные технические параметры серии
Все модели серии ПО от Гидротех спроектированы для работы в умеренном климате Казахстана. Устройства выпускаются в климатических исполнениях УХЛ и О, что позволяет их эксплуатировать как в отапливаемых цехах, так и в условиях умеренного климата. Категория размещения 4 по ГОСТ 15150 предполагает монтаж в помещениях с искусственным регулированием климатических условий. Ключевым требованием к рабочей среде является чистота: сжатый воздух должен быть очищен не грубее 10-го класса загрязненности по ГОСТ 17433-80 (ныне ГОСТ 17433-2020). При соблюдении этих условий ресурс работы клапанов исчисляется сотнями тысяч циклов открытия-закрытия.
Инженер просит техника установить в новую линию пневмоклапан обратный ПО. Через час техник докладывает: «Установил! Он такой умный — сразу стрелку нарисовал, куда воздуху идти можно!» Шутка казахская: «Пневматиканың кілті — дұрыс бағыт», что означает «Ключ пневматики — правильное направление».
Принцип работы и конструктивные особенности
Принцип действия пневмоклапана обратного ПО основан на уравновешивании сил давления на запирающий элемент. В стандартном положении клапан закрыт: золотник (или тарелка) поджат к седлу пружиной. При подаче давления на входе (по направлению, указанному стрелкой на корпусе) сила давления среды преодолевает усилие пружины, золотник отходит от седла, открывая проход для потока воздуха. Как только давление на входе падает ниже давления на выходе или меняет направление, пружина и давление обратного потока мгновенно возвращают золотник в седло, герметично перекрывая канал. Конструкция всех моделей серии пневмоклапанов обратных ПО проста и надежна: литой латунный или алюминиевый корпус, стальная пружина, уплотнительные элементы из маслобензостойкой резины. Благодаря этому они практически не требуют обслуживания в процессе эксплуатации. Монтаж возможен в любом пространственном положении, что крайне удобно при модернизации существующих трубопроводов на предприятиях Казахстана.
Расшифровка условного обозначения и примеры заказа
Маркировка устройств этой серии имеет четкую структуру, позволяющую точно определить его характеристики. Рассмотрим пример: Пневмоклапан обратный ПО-16-1-УХЛ-4.
ПО — тип изделия (Пневмоклапан Обратный).
16 — условный проход в миллиметрах (Ду 16 мм).
1 — тип присоединительной резьбы (1 — метрическая, 2 — трубная коническая).
УХЛ — климатическое исполнение для умеренного и холодного климата.
4 — категория размещения (в помещениях с искусственным регулированием условий).
Таким образом, для заказа на сайте Гидротех вам достаточно указать полное обозначение, например, «ПО-10-2» для клапана с Ду10 и трубной резьбой. Для оптовых заказчиков из Актобе, Павлодара или Усть-Каменогорска наши специалисты помогут подобрать оптимальную модель под конкретное давление и производительность.
Область применения и используемое оборудование
Сфера использования пневмоклапанов обратных ПО в Казахстане чрезвычайно широка. Они являются неотъемлемым элементом:
• Промышленных пневмосистем: устанавливаются после компрессоров, ресиверов, осушителей воздуха для защиты от обратного потока.
• Станков с ЧПУ и автоматических линий: обеспечивают стабильную работу пневмоприводов подачи, зажимных механизмов.
• Горнодобывающей и перерабатывающей техники: применяются в системах управления буровыми установками, обогатительным оборудованием.
• Пневмотранспортных систем: предотвращают обратное движение сыпучих материалов и воздуха в трубопроводах.
• Энергетики: используются в системах управления запорной арматурой на ТЭЦ и котельных.
• Автосервисов и шиномонтажей: защищают пневмоинструмент (гайковерты, краскопульты) от попадания влаги и масла из магистрали обратным ходом. Независимо от того, требуется ли вам клапан для небольшой мастерской в Таразе или для крупного завода в Караганде, серия ПО предлагает подходящее решение.
Сравнительная таблица моделей пневмоклапанов обратных ПО
| Характеристика / Модель | ПО-6-1 / ПО-6-2 | ПО-10-1 / ПО-10-2 | ПО-16-1 / ПО-16-2 | ПО-20-1 / ПО-20-2 | ПО-25-1 / ПО-25-2 |
|---|
| Условный проход (Ду), мм | 6 | 10 | 16 | 20 | 25 |
| Номинальное рабочее давление, МПа | 1,0 (10 кгс/см²) для всех моделей |
| Давление открывания клапана, МПа | ~0,03 (0,3 кгс/см²) для всех моделей |
| Тип рабочей среды | Сжатый воздух, очищенный не грубее 10 класса по ГОСТ 17433 |
| Пропускная способность (Kv), м³/ч | > 0.8 | > 1.6 | > 4.0 | > 7.5 | > 10.0 |
| Присоединительная резьба (K=) | 1/4" | 3/8" | 1/2" | 3/4" | 1" |
| Габаритные размеры (ДxШxВ), мм (LxBxH) | 47x26x25 | 51x31x28 | 60x35x33 | 74x42x41 | 82x50x48 |
| Масса, кг, не более | 0.07 | 0.11 | 0.14 | 0.23 | 0.32 |
| Диапазон рабочих температур | Определяется климатическим исполнением (УХЛ, О), обычно от -30°C до +80°C для среды |
| Примерный срок службы | Сотни тысяч циклов при соблюдении условий по чистоте воздуха |
| Код ТН ВЭД | 8481 80 100 0 — Арматура прочая, клапаны прочие |
Состав ремкомплекта и часто заменяемые элементы
Несмотря на высокую надежность, в условиях интенсивной эксплуатации некоторые элементы пневмоклапана обратного ПО могут потребовать замены. Чаще всего изнашивается уплотнительное кольцо на золотнике (тарелке) и сама пружина, теряющая упругость. Бренд Гидротех рекомендует иметь на складе предприятия минимальный ремкомплект для критически важных линий. В стандартный ремкомплект, как правило, входят: золотник с уплотнением, возвратная пружина, уплотнительные прокладки под присоединительные патрубки. При самостоятельном ремонте важно использовать только оригинальные комплектующие или их утвержденные аналоги, чтобы сохранить заводские характеристики по давлению открывания и герметичности. Для заказа запчастей вы можете обратиться к нашим менеджерам на сайте Гидротех.
Часто задаваемые вопросы (FAQ) по пневмоклапанам обратным ПО
Как выбрать нужную модель пневмоклапана обратного ПО для моей системы?
Выбор основывается на трех ключевых параметрах: 1) Диаметр трубопровода (условный проход Ду — 6, 10, 16, 20, 25 мм). 2) Требуемая пропускная способность (Kv). 3) Тип присоединительной резьбы на вашем оборудовании (метрическая или дюймовая трубная). Если сомневаетесь — пришлите параметры вашей системы (давление, расход воздуха, тип резьбы) нашим специалистам через форму заказа, и мы подберем оптимальную модель.
Каковы сроки поставки пневмоклапанов ПО в мой город в Казахстане?
Стандартные модели серии ПО обычно имеются в наличии на складе в Костанае. Доставка в крупные города (Астана, Алматы, Шымкент, Караганда, Актобе, Тараз, Павлодар, Усть-Каменогорск) осуществляется в течение 2-5 рабочих дней транспортными компаниями. Для отдаленных регионов сроки уточняются индивидуально. Также возможна поставка в страны СНГ.
Можно ли установить пневмоклапан обратный ПО на трубопровод с водой или маслом?
Нет, конструктивно данная серия клапанов рассчитана только на работу со сжатым воздухом и другими неагрессивными газами, очищенными от механических примесей. Для жидкостей (вода, масло) существуют другие типы обратных клапанов с соответствующими материалами уплотнений и рассчитанной вязкостью.
Что делать, если пневмоклапан начал пропускать воздух в обратном направлении?
Наиболее вероятная причина — износ или повреждение уплотнительного элемента (кольца на золотнике) или попадание под седло крупной механической частицы (окалины, песка). Рекомендуется демонтировать клапан, разобрать его, промыть все детали в чистом растворителе и заменить уплотнение. Если после этого герметичность не восстановлена, возможно, повреждено само седло, и клапан требует замены. Использование фильтров тонкой очистки перед клапаном значительно продлевает его ресурс.
Заключение: ваша надежность с брендом Гидротех и поставщиком из Костаная
Выбирая пневмоклапаны обратные ПО от бренда Гидротех, вы инвестируете в стабильность и безопасность своих технологических процессов. Мы — поставщик, базирующийся в Костанае, что позволяет нам глубоко понимать специфику работы предприятий в различных регионах Казахстана и предлагать оборудование, адаптированное к местным условиям. Наши складские программы обеспечивают быстрое наличие позиций, а логистические партнеры — оперативную доставку в любой уголок страны и в страны СНГ. На все оборудование предоставляются гарантийные обязательства. Для получения подробной консультации, коммерческого предложения или оформления заказа перейдите в раздел Контакты или обратитесь напрямую к нашим менеджерам. Доверьте защиту ваших пневмосистем профессионалам!
