Что такое маслораспылитель (лубрикатор) и зачем он нужен?
В современной промышленности пневматические системы являются одними из самых распространенных источников энергии для станков, автоматизированных линий и ручного инструмента. Однако сжатый воздух, поступающий от компрессора, сам по себе не обеспечивает смазку трущихся частей пневмодвигателей, цилиндров и распределителей. Для решения этой задачи предназначены специальные устройства — маслораспылители, которые также часто называют лубрикаторами.
Применение маслораспылителей 121, ПМ10, ПМ16 для подготовки воздуха гарантирует плавную и долговечную работу любого пневмооборудования. Эти устройства дозированно подают смазочный материал в виде мелкодисперсного тумана в поток сжатого воздуха, тем самым обеспечивая смазывание всех узлов по всей длине пневмомагистрали. Использование качественного маслораспылителя 121 предотвращает преждевременный износ поршней, уплотнений и золотников, снижает трение, минимизирует риск заклинивания и в конечном итоге увеличивает срок службы всего пневматического контура.
Бренд Гидротех поставляет в Казахстан надежные и проверенные серии маслораспылителей 121, ПМ10, ПМ16, которые зарекомендовали себя в различных отраслях — от машиностроения и нефтегазового сектора до пищевой промышленности (при использовании специальных пищевых масел). Эти лубрикаторы отличаются простой, но эффективной конструкцией, удобством регулировки и обслуживания.
Жұмысшы пневматикалық ағатқа жаңа маслораспылитель 121 орнатқан. Бас инженер сұрайды: «Қалай жұмыс істейді?». Жауабы: «Өте жақсы! Ауа майланып, құрт секілді ұшады!»
Описание и назначение серии маслораспылителей 121 (лубрикаторов)
Серия маслораспылителей 121 — это классические лубрикаторы однократного распыления эжекторного типа. Их основное назначение — обеспечение непрерывной и дозированной подачи масла в поток сжатого воздуха для смазки всех компонентов пневмосистемы. Устройство монтируется непосредственно в линию после фильтра-влагоотделителя и редуктора давления, но перед конечными потребителями (цилиндрами, двигателями).

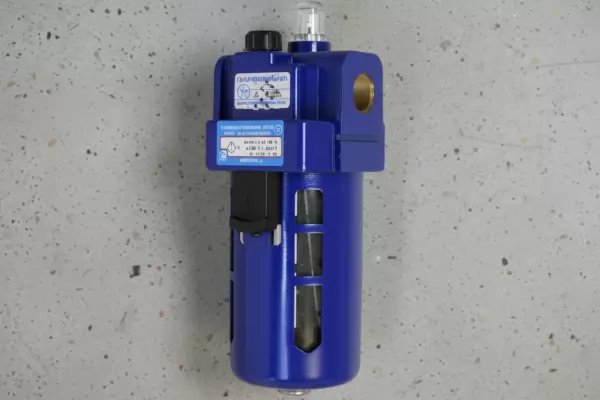

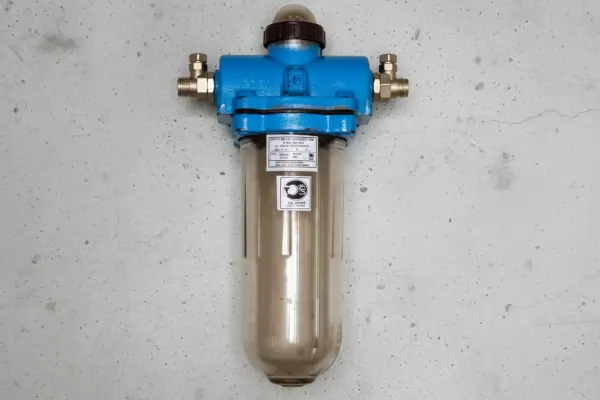

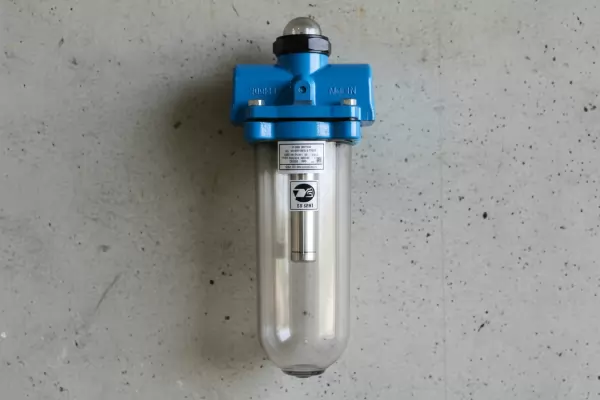

Конструктивно маслораспылитель 121 состоит из корпуса, прозрачного масляного бака (резервуара), эжекторного узла, игольчатого регулировочного клапана для настройки интенсивности каплепадения и клапана обратного потока. Простота устройства делает его невероятно надежным: здесь просто нечему ломаться при правильной эксплуатации. Все модели данной серии, включая ПМ10 и ПМ16, предназначены для работы в умеренном климате Казахстана (исполнения УХЛ и О) и рассчитаны на длительный срок службы.
Условное обозначение и комплектация
Модели маслораспылителей серии 121 имеют простую и понятную маркировку. Цифры после тире указывают на условный проход устройства в миллиметрах, что напрямую коррелирует с его пропускной способностью и присоединительными размерами.
- 121-04: Условный проход 4 мм, резьба К 1/8".
- 121-06: Условный проход 6 мм, резьба К 1/4".
- 121-10 (ПМ10): Условный проход 10 мм, резьба К 3/8".
- 121-16 (ПМ16): Условный проход 16 мм, резьба К 1/2".
- 121-25: Условный проход 25 мм, резьба К 1".
В стандартную комплектацию, как правило, входит сам маслораспылитель с установленными заводскими пробками. Для долгосрочной бесперебойной работы рекомендуется приобретать ремкомплекты, в которые обычно входят основные уплотнительные элементы: кольца круглого сечения (О-ринги) из маслобензостойкой резины для крышки бака, регулировочного узла и обратного клапана.
Технические характеристики маслораспылителей 121, ПМ10, ПМ16
Ключевые параметры всех моделей серии сведены в единую таблицу. При выборе маслораспылителя 121 для подготовки воздуха важно соотнести требования вашей пневмосистемы (рабочее давление и расход) с характеристиками устройства.
| Параметр / Модель |
121-04 |
121-06 |
121-10 (ПМ10) |
121-16 (ПМ16) |
121-25 |
| Условный проход (Ду), мм |
4 |
6 |
10 |
16 |
25 |
| Присоединительная резьба (ГОСТ 6111-52) |
К 1/8" |
К 1/4" |
К 3/8" |
К 1/2" |
К 1" |
Рабочее давление, МПа
номинальное / минимальное |
1,0 / 0,1 |
Расход воздуха при 0.4 МПа, м³/мин
мин. / макс. |
0.016 / 0.08 |
0.040 / 0.20 |
0.125 / 0.63 |
0.250 / 1.25 |
0.630 / 3.20 |
Подача масла, кап/мин
(при макс. расходе воздуха) |
от <0.5 до >20 |
от <0.5 до >20 |
от <0.5 до >20 |
от <0.5 до >20 |
от <2.0 до >80 |
| Объем масляного бака, см³ |
>20 |
>20 |
>200 |
>200 |
>400 |
| Средний ресурс, часов |
>30 000 |
| Масса, кг, не более |
<0.5 |
<0.5 |
<1.5 |
<1.5 |
<2.5 |
| Габариты (ШхШхВ), мм |
55x55x135 |
55x55x135 |
88x88x191 |
88x88x191 |
107x98x270 |
Код ТН ВЭД для данных устройств, как правило, — 8421 39 000 0 (Оборудование для очистки или фильтрования жидкостей или газов). Уточняйте код при таможенном оформлении.
Принцип работы маслораспылителя
Принцип действия лубрикаторов серии 121 основан на эффекте Вентури (эжекции). Поток сжатого воздуха, проходя через устройство, разделяется. Основная часть идет по центральному каналу, а ответвление (эжектирующий поток) направляется в специальную камеру, где создается зона разрежения.
Это разрежение передается в масляный бак через подъемную трубку. Под действием перепада давлений масло поднимается из бака и попадает в эжекторную камеру, где встречается с высокоскоростным потоком воздуха. Здесь происходит его распыление и смешение. Образовавшаяся мелкодисперсная воздушно-масляная смесь (туман) затем впрыскивается обратно в основной поток сжатого воздуха, который и доставляет смазку ко всем узлам системы. Интенсивность подачи масла легко регулируется винтом, который изменяет сечение канала подачи масла в эжектор.
Схематическое изображение подключения лубрикатора в пневмолинию: после фильтра-редуктора и перед исполнительным механизмом.
Температурный режим и требования к рабочей среде
Для корректной и долговечной работы маслораспылителей 121, ПМ10, ПМ16 необходимо соблюдать условия эксплуатации:
- Рабочая среда: Очищенный сжатый воздух (не грубее 10 класса загрязненности по ГОСТ 17433-80).
- Смазочный материал: Рекомендуется использовать индустриальные масла (И-Г-А, И-Г-В и аналоги) с кинематической вязкостью не более 35 мм²/с (сСт) при температуре +50°С. Масло должно быть очищено не грубее 14 класса чистоты. Для пищевой промышленности — специальные масла категории H1.
- Температурный диапазон: Устройства предназначены для работы в условиях умеренного и холодного климата (исполнения УХЛ и О) при температуре окружающей среды от -10°С до +40°С (для УХЛ).
- Срок службы: При соблюдении всех условий производитель гарантирует средний ресурс свыше 30 000 часов наработки.
Область применения и оборудование
Лубрикаторы серии 121 являются неотъемлемой частью системы подготовки сжатого воздуха (блока CP — Compressor, Filter, Regulator, Lubricator) и применяются везде, где есть пневматическое оборудование, требующее смазки:
- Станкостроение и металлообработка: Смазка пневмоцилиндров станочных зажимов, подающих механизмов, систем ЧПУ.
- Промышленная автоматика: Обслуживание пневматических приводов конвейеров, манипуляторов, роботов.
- Нефтегазовая отрасль: Использование на пневмоинструменте и запорной арматуре с пневмоприводом.
- Деревообработка и упаковка: Смазка механизмов пневмопневматических линий раскроя, прессов, упаковочных автоматов.
- Ручной пневмоинструмент: Подключение через лубрикатор значительно продлевает жизнь гайковертам, шлифмашинам, дрелям, пневмомолоткам.
Таким образом, установка надежного маслораспылителя 121 — это экономически выгодное решение, которое защищает гораздо более дорогое пневмооборудование от износа.
Правила монтажа и эксплуатации
Для максимальной эффективности лубрикатор необходимо установить правильно:
- Местоположение: Устанавливайте маслораспылитель 121 как можно ближе к смазываемым устройствам, но не далее 5-7 метров. Монтаж строго вертикальный (допустимое отклонение — не более 5°).
- Направление потока: Соблюдайте направление потыха воздуха, указанное стрелкой на корпусе.
- Последовательность в линии: Стандартная схема: Компрессор → Ресивер → Фильтр-влагоотделитель → Регулятор давления (редуктор) → Маслораспылитель → Потребитель. Между лубрикатором и потребителем не должно быть фильтров или узлов, задерживающих масляный туман.
- Заправка: Залейте масло через заливное отверстие до отметки на прозрачном баке (обычно 2/3 объема). Используйте только рекомендованные масла.
- Настройка: Подайте давление в систему. Вращением регулировочного винта добейтесь нужной интенсивности каплепадения (обычно 1-5 капель в минуту на один кубометр проходящего воздуха). Наблюдайте за процессом через смотровое окно.
Помните, что недостаток смазки ведет к износу, а избыток — к загрязнению воздуха на выходе, налипанию грязи внутри системы и нарушениям в работе некоторых типов оборудования (например, пневмораспределителей с электронным управлением).
Примеры заказа и артикулы
При оформлении заказа на нашем сайте gidro777.kz или по телефону указывайте точное обозначение модели:
- Маслораспылитель тип 121-04 — для малопроизводительных систем.
- Маслораспылитель тип 121-06 — для сетей с умеренным расходом.
- Маслораспылитель тип 121-10 (аналог ПМ10) — самый популярный вариант для общего промышленного применения.
- Маслораспылитель тип 121-16 (аналог ПМ16) — для линий со средним и высоким расходом воздуха.
- Маслораспылитель тип 121-25 — для высокопроизводительных магистралей и коллекторов.
Наши специалисты помогут вам подобрать оптимальную модель маслораспылителя 121, ПМ10 или ПМ16 для подготовки воздуха на вашем производстве.
Доставка по Казахстану и СНГ
Компания Гидротех, являясь надежным поставщиком промышленного оборудования, осуществляет оперативную доставку маслораспылителей 121 и другой пневмоаппаратуры по всему Казахстану. Мы работаем с транспортными компаниями для отправки заказов в любые регионы, включая:
- Астана (Нур-Султан), Алматы, Шымкент — регулярные поставки.
- Караганда, Актобе, Тараз, Павлодар, Усть-Каменогорск — отлаженные логистические маршруты.
- Другие города Казахстана — доставка в кратчайшие сроки.
- Страны СНГ — организованная поставка под ваш запрос.
Наш склад в Костанае позволяет гибко управлять запасами и быстро реагировать на потребности клиентов. Мы не просто продаем оборудование, а обеспечиваем комплексное снабжение для вашего производства, предлагая консультации, подбор аналогов и послепродажную поддержку. Выбирая Гидротех, вы выбираете стабильность и качество.
Часто задаваемые вопросы (FAQ)
Как правильно выбрать модель маслораспылителя 121 для моей системы?
Выбор зависит от двух ключевых параметров вашей пневмосистемы: расхода воздуха (м³/мин) и диаметра трубопровода. Основное правило: условный проход (Ду) лубрикатора должен соответствовать или быть больше диаметра вашей магистрали. Например, для линии с трубой 1/2" и расходом до 1 м³/мин идеально подойдет маслораспылитель 121-16 (ПМ16). Наши специалисты всегда помогут с расчетом.
Какое масло можно заливать в лубрикаторы Гидротех?
Рекомендуем использовать индустриальные масла вязкостью 18-35 мм²/с при 50°С, например, И-Г-А-32, И-Г-В-22. Для низких температур подойдут зимние сорта с низкой температурой застывания. Важно: масло должно быть чистым! Использование отработанного или загрязненного масла приведет к засорению жиклеров и выходу устройства из строя. Для пищевых производств необходимы масла с допуском NSF-H1.
Что делать, если маслораспылитель перестал подавать масло?
Сначала проверьте самые простые причины: 1) Уровень масла в баке — долейте при необходимости. 2) Регулировочный винт — возможно, он полностью перекрыт, открутите его на 1-2 оборота. 3) Направление потока — убедитесь, что лубрикатор установлен по стрелке. Если это не помогло, возможно, засорился эжекторный узел или подъемная трубка. Устройство нужно демонтировать, разобрать и промыть в чистом масле или керосине. В сложных случаях обратитесь к нам за ремонтом или заменой.
Какие сроки поставки маслораспылителей в мой город?
Для стандартных моделей маслораспылителей 121, ПМ10, ПМ16, имеющихся на складе в Костанае, доставка в крупные города (Астана, Алматы, Шымкент) занимает 1-3 рабочих дня. В более отдаленные регионы Казахстана — от 3 до 7 дней в зависимости от работы транспортных компаний. Под заказ нестандартных позиций сроки уточняются индивидуально. Всегда актуальную информацию можно получить у наших менеджеров по контактам в разделе Контакты.
