Электропневматические пневмораспределители В64-ххА-03 и В64-ххА-05 представляют собой надежную серию устройств, спроектированных для точного и быстрого управления потоками сжатого воздуха (пневматика) в системах автоматизации и пневмоприводах. Эти пневмораспределители В64 нашли широкое применение благодаря своей универсальности, разнообразию исполнений по способу управления и подключению, а также возможности работы с различным напряжением питания, включая популярные 24В, 110В и 220В. Модельный ряд охватывает условные проходы от 10 до 20 мм, что позволяет подобрать оптимальное решение для задач любой сложности на предприятиях Казахстана.
Технические характеристики серии пневмораспределителей В64
Серия пневмораспределителей В64-ххА-03 и В64-ххА-05 характеризуется стабильными параметрами работы в условиях казахстанской эксплуатации. Основное рабочее тело – очищенный сжатый воздух. Климатическое исполнение УХЛ4 обеспечивает надежную работу в широком диапазоне температур, характерных для нашего региона.
| Параметр |
Значение / Диапазон |
| Тип и позиционность |
Электропневматический, 4/2 (четыре линии, два положения) |
| Рабочая среда |
Сжатый воздух, очищенный от механических примесей |
| Рабочее давление, МПа |
Номинальное: 0,63; Минимальное: 0,25 |
| Температурный диапазон работы |
В соответствии с УХЛ4: от -40°С до +40°С |
| Присоединительные размеры |
Резьба коническая (К) по ГОСТ 6111-52: 3/8", 1/2", 3/4" |
| Напряжение питания (варианты) |
Постоянный ток (DC): 12, 24, 48, 110 В. Переменный ток (AC, 50 Гц): 24, 110, 220, 380 В. |
| Средний срок службы |
До 1 000 000 циклов срабатывания при соблюдении условий эксплуатации |
| Код ТН ВЭД |
8481803100 (клапаны для пневматических систем) |
Обзор моделей и краткое сравнение
Серия пневмораспределителей В64 включает несколько модификаций, различающихся по ключевым параметрам для удовлетворения различных требований по производительности (пропускной способности) и способу монтажа.
| Модель |
Условный проход, мм |
Присоединение (резьба) |
Пропускная способность (Kv), м³/ч |
Способ управления и возврата |
| В64-13А-03 |
10 |
К3/8" |
>1,9 |
Двустороннее электропневматическое |
| В64-14А-03 |
16 |
К1/2" |
>2,8 |
Двустороннее электропневматическое |
| В64-33А-03 |
10 |
К3/8" |
>1,9 |
Одностороннее с пружинным возвратом |
| В64-34А-03 |
16 |
К1/2" |
>2,8 |
Одностороннее с пружинным возвратом |
| В64-15А-03 / В64-25А-03 |
20 |
К3/4" |
>5,0 |
Двустороннее / Одностороннее с пневмовозвратом |
| В64-14А-05 / В64-34А-05 |
16 |
Стыковое (нижнее) |
>2,8 |
Двустороннее / Одностороннее с пружинным возвратом |
Габариты и вес
Корпуса пневмораспределителей В64 изготовлены из прочных алюминиевых сплавов. Габаритные размеры и вес варьируются в зависимости от условного прохода и типа присоединения (03 или 05).
| Характеристика |
Диапазон / Типовые значения |
| Габаритные размеры (Д x Ш x В), мм |
~155 - 217 x ~70 - 90 x ~89 - 109 (для моделей с резьбовым присоединением) |
| Масса (нетто), кг |
От 1,7 кг (В64-33А-03) до 3,1 кг (В64-15А-03) |
Өнеркәсіп цехында шеберге сұрайды:
— В64-ххА-03 пневмораспределителіндегі ақау деген не?
— Бәрі жарайды, тек оның электронная баскаруы бар, ауызша (сөзбен) бағыт беруге болмайды!
Принцип работы и конструктивные особенности

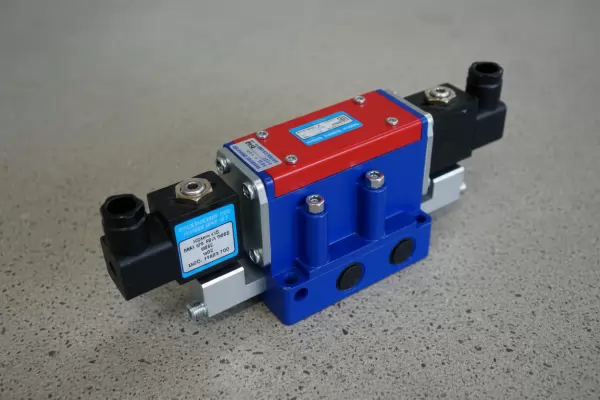

Пневмораспределители В64-ххА-03 и В64-ххА-05 работают по принципу электропневматического преобразования. При подаче управляющего электрического сигнала на катушку соленоида создается магнитное поле, которое перемещает сердечник. Это движение через механическую связь передается на золотниковый узел внутри корпуса. Золотник, перемещаясь, перераспределяет каналы, направляя поток сжатого воздуха от источника (линия Р) к рабочему порту (А или В), а отработанный воздух – на выхлоп (R или S). Различия в моделях:

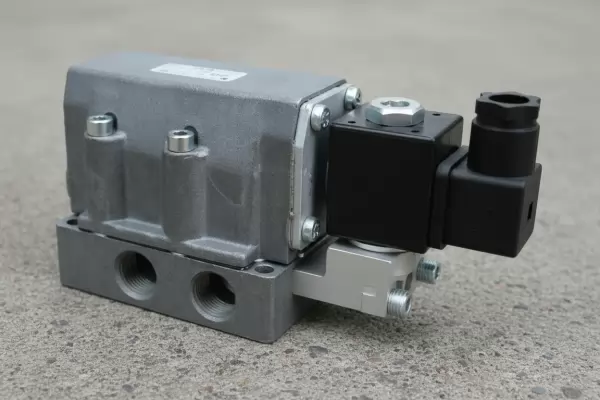

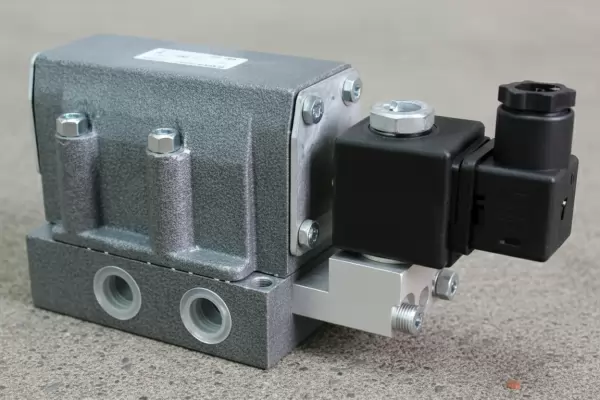

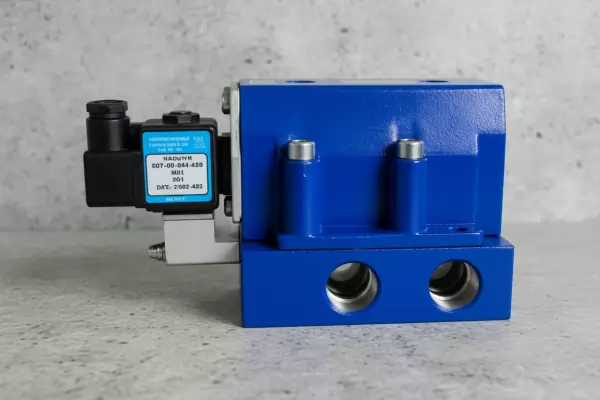

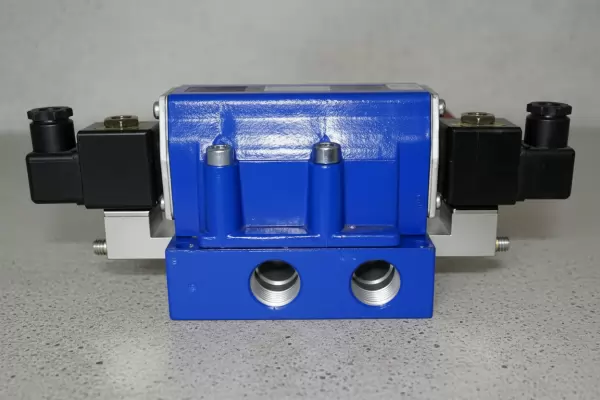

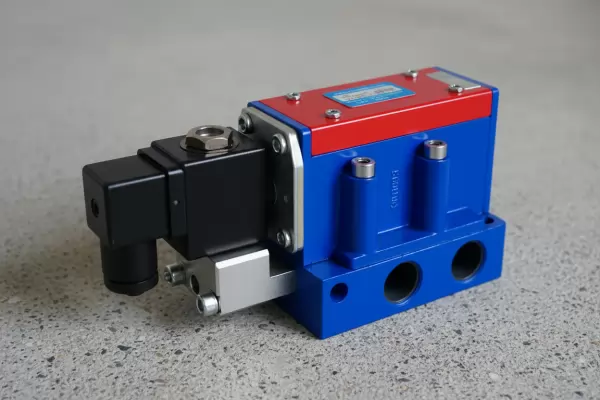

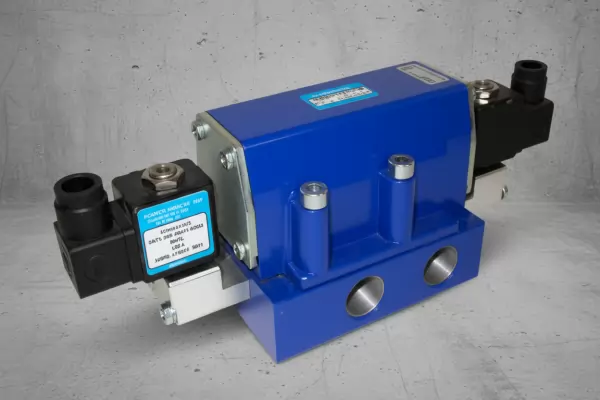

Тип «03» – имеет боковые резьбовые порты для подключения трубопроводов. Это классическое и широко распространенное решение.
Тип «05» – оснащен нижним стыковым (плиточным) присоединением. Монтируется на специальную распределительную плиту, что позволяет создавать компактные блоки управления с несколькими устройствами, упрощая монтаж и обслуживание всей системы.
Способ возврата золотника в исходное положение определяет первую цифра в маркировке (после В64-): 1 – двустороннее электрическое управление (возврат также электрический), 2 – одностороннее управление с пневматическим возвратом, 3 – одностороннее управление с возвратной пружиной.
Где применяются пневмораспределители В64 в Казахстане
Надежность и универсальность пневмораспределителей В64 сделали их востребованными в различных отраслях казахстанской промышленности. Устройства управляют приводами станков, прессов, манипуляторов, заслонок и другого технологического оборудования.
Основные сферы применения:
• Станкостроение и металлообработка: управление зажимными цангами, перемещением суппортов, защитными кожухами.
• Пищевая и упаковочная промышленность: управление дозаторами, клапанами, крышками автоматов.
• Деревообработка: управление пневмоцилиндрами подачи, прижима и распиловки.
• Горнодобывающий комплекс: системы пылеподавления, управление вспомогательными механизмами.
• АПК (агропромышленный комплекс): оборудование для фасовки, транспортировки сыпучих материалов.
Эти пневмораспределители В64-ххА-05 особенно удобны для создания централизованных систем управления на автоматизированных линиях благодаря плиточному монтажу.
Условное обозначение (шифр) модели
Маркировка пневмораспределителей В64 содержит всю необходимую информацию для подбора:
В64 – Х – ХА – 0Y – УХЛ4
• В64 – Условное наименование «пневмораспределитель», базовая серия.
• Х (первая цифра) – Способ управления: 1 – двустороннее электропневматическое; 2 – одностороннее электропневматическое с пневмовозвратом; 3 – одностороннее электропневматическое с пружинным возвратом.
• ХА (вторая цифра и буква А) – Условный проход: 3 – 10 мм; 4 – 16 мм; 5 – 20 мм.
• 0Y – Тип присоединения: 03 – резьбовое боковое; 05 – стыковое нижнее.
• УХЛ4 – Климатическое исполнение и категория размещения.
Пример: В64-34А-03-УХЛ4 – Пневмораспределитель, одностороннее управление с пружинным возвратом (3), условный проход 16 мм (4), резьбовое боковое присоединение (03), климат УХЛ4.
Ремонт и обслуживание
Длительный срок службы пневмораспределителей В64 обеспечивается простотой конструкции и возможностью проведения регламентного обслуживания. Наиболее подвержены износу уплотнительные элементы. Рекомендуется использовать фильтры-влагоотделители для подачи чистого и осушенного воздуха, что значительно увеличивает межремонтный интервал.
Состав ремкомплекта и часто заменяемые детали
| Наименование детали |
Кол-во в ремкомплекте |
Примечание |
| Уплотнительное кольцо поршня (резина) |
3 шт. |
Основной изнашиваемый элемент, обеспечивает герметичность камер |
| Направляющая втулка (фторопласт) |
2 шт. |
Снижает трение, обеспечивает плавный ход золотника |
| Возвратная пружина |
1 шт. |
Для моделей с пружинным возвратом (тип «3» в маркировке) |
| Уплотнение корпуса (боковое, нижнее) |
3 шт. |
Герметизирует разъемные соединения корпуса |

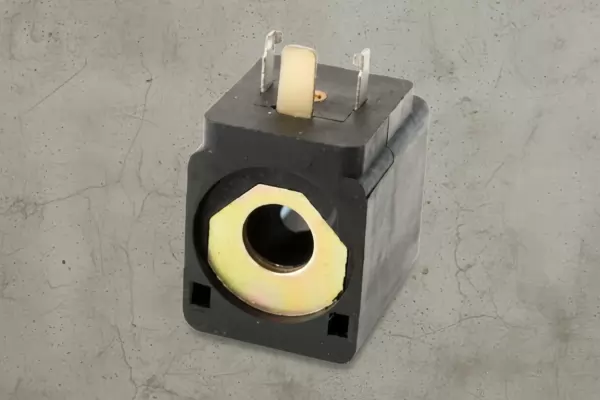

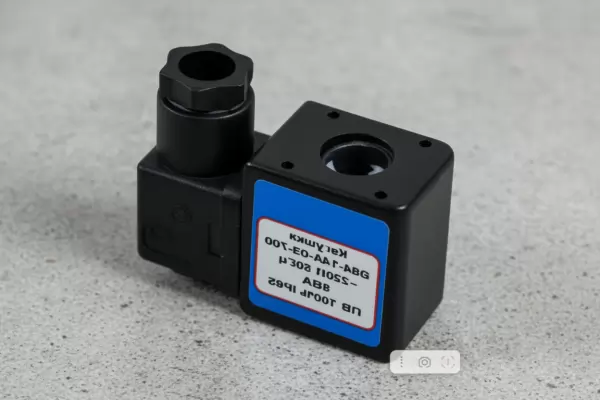

| Электрическая катушка (соленоид) |
1 шт. |
Может выходить из строя при перепадах напряжения или перегреве |
Как заказать и получить оборудование?
Компания Гидротех является надежным поставщиком промышленного оборудования в Казахстане. Для заказа пневмораспределителей В64-ххА-03 или В64-ххА-05 укажите в заявке полную маркировку (например, В64-34А-03-УХЛ4) и требуемое напряжение питания. Мы организуем доставку в любой город Казахстана: Астану, Алматы, Шымкент, Караганду, Актобе, Тараз, Павлодар, Усть-Каменогорск, а также по другим населенным пунктам и в страны СНГ.
Пример оформления заказа на сайте: «В64-14А-05-УХЛ4, напряжение 220В AC 50Гц, 2 шт. Доставка в г. Караганда».
Для консультации или оформления заявки вы можете связаться с нами через раздел Контакты или прямо на сайте: отправить заявку на расчет.
Часто задаваемые вопросы (FAQ)
Как правильно выбрать модель пневмораспределителя В64 для моего оборудования в Казахстане?
Для выбора необходимо определить: 1) требуемый условный проход (10, 16, 20 мм) исходя из расхода воздуха; 2) тип управления (двусторонний электрический или односторонний с возвратом пружиной/пневматикой); 3) способ монтажа (резьбовой 03 или плиточный 05); 4) напряжение питания (24В, 110В, 220В и т.д.). Свяжитесь с нашими инженерами через Контакты для помощи в подборе.
Каковы сроки поставки пневмораспределителей В64-ххА-05 в Астану?
Стандартный срок поставки популярных моделей серии В64, включая исполнение 05, в Астану и другие города Казахстана составляет от 7 до 14 рабочих дней. Наличие на складе и точные сроки уточняйте при оформлении заказа.
В каких условиях можно эксплуатировать эти распределители в казахстанском климате?
Пневмораспределители В64-ххА-03 и В64-ххА-05 имеют климатическое исполнение УХЛ4, что позволяет эксплуатировать их в умеренном и холодном макроклимате при температуре окружающей среды от -40°С до +40°С. Рекомендуется защищать устройство от прямого воздействия атмосферных осадков и обеспечить подачу очищенного от влаги и масла сжатого воздуха.
Можно ли заменить старые распределители БВ64-М на новые В64-ххА-03?
Да, серия В64-ххА-03 является современным функциональным аналогом устаревших моделей БВ64-М. Они сохраняют совместимость по присоединительным размерам, присоединению и управлению, что позволяет выполнить замену без переделки пневмо- и электропроводки. Например, БВ64-14М заменяется на В64-14А-03.
Выбирая пневмораспределители В64-ххА-03 и В64-ххА-05, вы инвестируете в надежность и эффективность своих пневмосистем. Как казахстанский поставщик, компания Гидротех не только гарантирует качество поставляемой продукции, но и обеспечивает полное инженерное сопровождение, оперативные поставки из Костаная и логистику по всему Казахстану и странам СНГ, помогая промышленным предприятиям региона работать стабильно и без простоев.
