Пневмораспределитель В71-22М-02 – это проверенное и надёжное решение для организации управления потоками сжатого воздуха в различных промышленных пневматических системах. Данное устройство, представляющее собой четырёхлинейный трёхпозиционный распределитель с ручным золотниковым управлением, разработано и поставляется брендом Гидротех для предприятий Казахстана. Его основное назначение – плавное и точное изменение направления воздушных потоков, что позволяет эффективно управлять работой пневмоцилиндров, пневмодвигателей и другого исполнительного оборудования. Пневмораспределитель В71-22М-02 сочетает в себе простоту конструкции, высокую надёжность и доступность для широкого круга потребителей.
Пневмораспределитель бренда Гидротех отгружается со склада в Костанае с возможностью доставки во все регионы Казахстана, включая Астану, Алматы, Шымкент, Караганду, Актобе, Тараз, Павлодар, Усть-Каменогорск, а также в страны СНГ. Это делает приобретение удобным и быстрым для любого производственного предприятия.

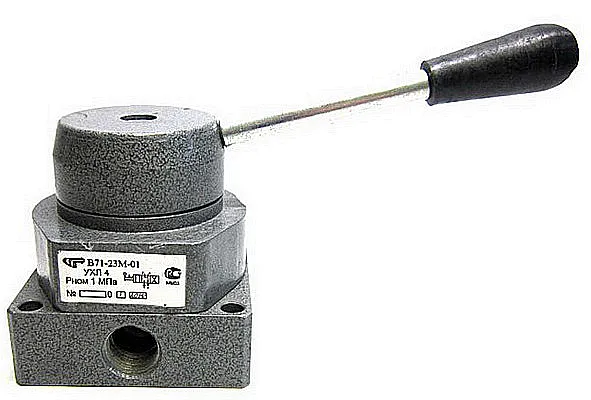

Рис. 1: Пневмораспределитель В71-22М-02 – компактная конструкция с удобным ручным управлением.
Краткое описание назначения и ключевых параметров пневмораспределителя В71-22М-02
Основная задача, которую решает пневмораспределитель В71-22М-02 – это коммутация каналов подачи сжатого воздуха в системах автоматики и пневмопривода. Устройство находит применение в станках, упаковочном оборудовании, конвейерных системах и прочих механизмах, где требуется надёжное и безопасное управление движением. Пневмораспределитель В71-22М-02 характеризуется номинальным рабочим давлением до 1,0 МПа (10 бар) и условным проходом 6 мм, что обеспечивает достаточную производительность для большинства средне- и маломощных пневмоустройств. Его конструкция рассчитана на длительную эксплуатацию в соответствии с требованиями российских и международных стандартов (ГОСТ, ISO).
Габаритные размеры, вес и код ТН ВЭД пневмораспределителя В71-22М-02
Пневмораспределитель В71-22М-02 отличается компактными размерами, которые упрощают его монтаж на оборудовании. Ниже представлены основные геометрические и весовые параметры этого устройства.
| Параметр |
Значение |
| Длина корпуса |
65 мм |
| Ширина корпуса |
42 мм |
| Высота корпуса |
38 мм |
| Масса изделия (брутто) |
~1.15 кг |
| Масса изделия (нетто) |
~0.90 кг |
| Код ТН ВЭД |
8481.80 |
| Исполнение по климату (ГОСТ) |
УХЛ4 |
Анекдот на казахском языке про пневмораспределитель: Жұмысшы бірінші күні зауытқа келеді және маманнан сұрайды: «Мені пневмораспределитель В71-22М-02 жөнінде үйрете аласыз ба?» Маман: «Жарайды. Түсінуіңіз үшін: осы пневмораспределитель В71-22М-02 – бұл ауаның желісі...» Жұмысшы: «О, күте тұрыңыз! Егер ол пневмораспределитель В71-22М-02 болса, мен оны үйдегі кондейшнің пульті деп ойлап жүрмін!» 😊
Технические характеристики и параметры работы пневмораспределителя В71-22М-02
Для корректного выбора и эксплуатации пневмораспределителя В71-22М-02 важно учитывать его технические параметры, представленные в таблице. Эти данные гарантируют подбор устройства под конкретные условия рабочей среды.
| Технический параметр |
Значение или описание |
| Условный проход (Ду) |
6 мм |
| Рабочее давление (номинальное) |
1,0 МПа (10 бар) |
| Пропускная способность (Kv), не менее |
0,8 м³/ч |
| Диапазон температур окружающей среды |
–40 °C до +50 °C |
| Тип рабочей среды |
Сжатый воздух, очищенный, смазанный |
| Присоединительные размеры (резьба) |
G1/4" (ГОСТ 6111-52) |
| Тип присоединения |
Нижнее резьбовое |
| Тип управления |
Ручное, рычажное |
| Число линий (портов) |
4 |
| Число позиций переключения |
3 |
Принцип работы механизма пневмораспределителя В71-22М-02
Принцип работы пневмораспределителя В71-22М-02 основан на перемещении золотника внутри корпуса устройства. Золотник представляет собой прецизионно обработанный цилиндр с каналами, который под действием ручного рычага может занимать три различные позиции. В каждой позиции происходит коммутация портов подачи, рабочего и сброса давления. Такая конструкция позволяет направлять сжатый воздух либо на движение исполнительного механизма в одном направлении, либо в обратном, либо сбрасывать давление из обеих полостей для фиксации механизма в нейтральном положении. Герметичность каналов обеспечивается уплотнительными кольцами, что гарантирует минимальные утечки и стабильную работу пневмораспределителя В71-22М-02 в течение всего срока службы.

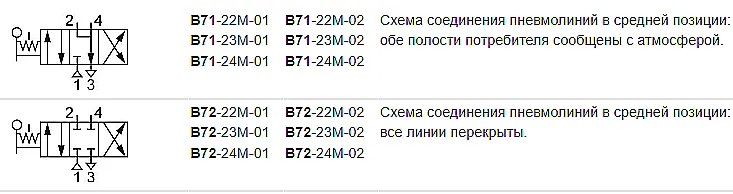

Рис. 2: Принципиальная схема работы и подключения пневмораспределителя В71-22М-02.
Температурный режим работы и ориентировочный срок службы распределителя
Пневмораспределитель В71-22М-02 рассчитан для работы в широком диапазоне температур, что особенно важно для климатических условий Казахстана с жарким летом и морозными зимами. Указанный диапазон от –40 °C до +50 °C гарантирует работоспособность как в неотапливаемых цехах, так и на открытых производственных площадках. Для обеспечения максимального ресурса рекомендуется поддерживать температуру рабочей среды в пределах от –10 до +40 °C. При соблюдении требований к чистоте воздуха (класс не грубее 10 по ГОСТ 17433-80) и регулярном техобслуживании, срок службы пневмораспределителя В71-22М-02 составляет от 10 до 15 лет, а ресурс золотникового механизма – несколько миллионов циклов переключения.
Области применения и типы оборудования для пневмораспределителя В71-22М-02
Область применения пневмораспределителя В71-22М-02 чрезвычайно широка. Это устройство является ключевым элементом в системах пневмоавтоматики. Его можно встретить на следующих типах оборудования:
1. Промышленное оборудование: Станки с ЧПУ, сверлильные агрегаты, прессы, гибочные машины, где управление зажимными или подающими механизмами осуществляется с помощью пневмоцилиндров. 2. Упаковочные и пищевые линии: Автоматы для фасовки, формовки, маркировки и укупорки, где требуется точное позиционирование и перемещение продукции. 3. Автоматизированные системы транспортировки: Конвейеры, разгрузочные роботы, системы сортировки. 4. Строительная и сельскохозяйственная техника: Узлы управления пневматическими инструментами, системами опрыскивания, заслонками. 5. Пневмопривод общего назначения: Любые устройства, где применяются пневмоцилиндры двустороннего действия. Универсальность подключения делает пневмораспределитель В71-22М-02 востребованным практически на любом производстве, использующем сжатый воздух в качестве источника энергии.
Состав ремонтного комплекта и часто заменяемые запчасти
Для поддержания работоспособности пневмораспределителя В71-22М-02 в течение всего срока службы рекомендуется иметь ремонтный комплект. В него входят детали, подверженные естественному износу. Компания Гидротех предлагает готовые наборы, включающие следующие элементы:
| Наименование запчасти (НЗЧ) |
Кол-во в комплекте |
Примечание / Износ |
| Комплект уплотнительных колец (О-ринг) разных диаметров |
5 шт. |
Резина NBR, основной расходник |
| Уплотнительная манжета (основная) |
1 шт. |
Износ, потеря герметичности |
| Возвратная пружина |
2 шт. |
От усталости металла |
| Винты крепления корпусных деталей (М6) |
4 шт. |
При разборке/сборке |
| Направляющая втулка золотника |
1 шт. |
Износ, увеличение люфта |
Что выходит из строя чаще всего? Основные проблемы в работе пневмораспределителя В71-22М-02 связаны с износом уплотнений (колец), потерей герметичности и, в редких случаях, с загрязнением золотника. Регулярная замена уплотнительных элементов по мере необходимости полностью восстанавливает работоспособность устройства.
Расшифровка условного обозначения и примеры заказа
Маркировка В71-22М-02 несёт в себе информацию о конструкции распределителя. Расшифровывается она следующим образом: В – вспомогательное обозначение серии клапанов; 71 – тип распределителя (4/3, четырёхлинейный трёхпозиционный); 22 – номер конструктивной серии; М – ручное управление (механическое); 02 – вариант исполнения (нижнее присоединение); УХЛ4 – климатическое исполнение для размещения в макроклиматических районах с умеренным и холодным климатом.
Примеры типовых заказов:
1. «Пневмораспределитель В71-22М-02 УХЛ4 – 3 шт. для доставки в Алматы»
2. «Комплект: пневмораспределитель В71-22М-02 + ремкомплект + быстросъёмный адаптер G1/4"»
3. «Оптовый заказ партии пневмораспределителей В71-22М-02 для предприятия в Караганде»
Для оформления заказа вы можете воспользоваться формой обратной связи или связаться с нашими менеджерами через раздел Контакты.
Габаритные и присоединительные размеры для монтажа
Для корректного монтажа пневмораспределителя В71-22М-02 на оборудовании важно знать его точные габариты и расположение присоединительных резьбовых отверстий. Модель имеет нижнее расположение портов с резьбой G1/4" (дуймовый стандарт), расположенных на определённом межосевом расстоянии. Это позволяет использовать стандартные фитинги и штуцера для подключения к пневмолиниям. Конструкция корпуса предусматривает возможность крепления к монтажной панели или кронштейну. Визуально размеры и схему подключения можно оценить на представленном изображении.
Рис. 3: Габаритный чертёж с указанием всех монтажных размеров пневмораспределителя В71-22М-02.
Часто задаваемые вопросы по пневмораспределителю В71-22М-02 на рынке Казахстана
Ниже приведены ответы на самые распространённые вопросы наших клиентов касательно выбора, поставок и эксплуатации пневмораспределителя В71-22М-02.
Как правильно подобрать пневмораспределитель В71-22М-02 под мою пневмосистему?
Для подбора убедитесь, что параметры вашей системы соответствуют характеристикам пневмораспределителя В71-22М-02. Ключевые критерии: рабочее давление (должно быть не выше 1,0 МПа), требуемый расход воздуха (пропускная способность модели 0,8 м³/ч), тип и размер резьбы для подключения (стандарт G1/4"). Важно также учесть тип управления – ручное, как в В71-22М-02. Если параметры отличаются, специалисты Гидротех помогут подобрать аналог.
Какие сроки доставки пневмораспределителя В71-22М-02 в мой город в Казахстане?
Сроки поставки от нашего склада в Костанае: в крупные города (Астана, Алматы, Шымкент) – 2-4 рабочих дня; в региональные центры (Караганда, Актобе, Тараз и др.) – 4-7 рабочих дней; в отдалённые районы и страны СНГ (Кыргызстан, Узбекистан) – обговариваются индивидуально, обычно 7-14 дней. Наличие и точные сроки уточняйте у менеджеров.
Можно ли использовать пневмораспределитель В71-22М-02 на улице зимой?
Да, пневмораспределитель В71-22М-02 в исполнении УХЛ4 рассчитан на работу при температуре до –40 °C, что позволяет использовать его в неотапливаемых помещениях и на открытом воздухе в зимний период. Однако необходимо следить, чтобы в пневмосистеме не образовывался конденсат, который может замёрзнуть. Рекомендуется использовать фильтры-влагоотделители и осушители воздуха.
Что делать, если резьба на моём оборудовании не G1/4", а другая?
Проблема решается установкой переходников (адаптеров). У нас в наличии имеется широкий ассортимент переходников с резьбы G1/4" на другие распространённые размеры (G3/8", G1/2", метрические резьбы). При оформлении заказа просто сообщите менеджеру, на какую резьбу вам требуется переход, и мы подберём и поставим необходимый адаптер вместе с пневмораспределителем В71-22М-02.
Казахстанский поставщик, гарантии и доставка по всему Казахстану
Пневмораспределитель В71-22М-02 поставляется напрямую от казахстанского бренда Гидротех со склада в городе Актау. Это обеспечивает выгодные цены, оперативные сроки поставки и полный контроль качества на всех этапах. Мы гарантируем соответствие изделий заявленным техническим характеристикам и предоставляем официальную гарантию на каждый пневмораспределитель В71-22М-02. Наша логистическая служба организует доставку в любой населённый пункт Казахстана, а также в страны СНГ, включая Россию, Беларусь, Узбекистан, Кыргызстан и другие.
Выбирая пневмораспределитель В71-22М-02 от Гидротех, вы выбираете стабильность, качество и надёжную поддержку для вашего производства. Всегда в наличии оригинальные запасные части и ремкомплекты. Для получения подробной консультации и оформления заказа свяжитесь с нами уже сегодня!
