В современных производственных предприятиях Казахстана, где автоматизация и точность управления являются ключевыми факторами, особое значение приобретает выбор надёжных компонентов для пневмосистем. Пневмораспределитель В72-23М-02 УХЛ4, производимый казахстанским брендом Гидротех, представляет собой профессиональное решение для управления направлением потоков сжатого воздуха. Это четырёхлинейный трёхпозиционный клапан с ручным приводом, специально адаптированный для эксплуатации в климатических условиях региона. Пневмораспределитель В72-23М-02 обеспечивает безопасность и эффективность, позволяя оператору контролировать работу цилиндров, приводов и другого пневматического оборудования. На казахском языке устройство часто называют «В72-23М-02 ауа таралғыш пневмораспределительі», подчёркивая его основную функцию распределения воздушного потока.
Описание и назначение пневмораспределителя В72-23М-02
Основное назначение пневмораспределителя В72-23М-02 — перераспределение потоков сжатого воздуха между четырьмя магистралями в зависимости от выбранной оператором позиции ручного управления. Устройство функционирует по принципу золотникового механизма. Надёжный алюминиевый корпус обеспечивает малый вес и долговечность даже в условиях вибрации, что характерно для промышленных цехов. Пневмораспределитель В72-23М-02 является ключевым элементом для систем, где требуется быстрое и надёжное переключение рабочих режимов без использования электричества, например, в цехах с повышенной взрывоопасностью. Конструкция выполнена с учётом требований к подключению и монтажу, предлагая стандартное нижнее резьбовое присоединение и компактные габариты.

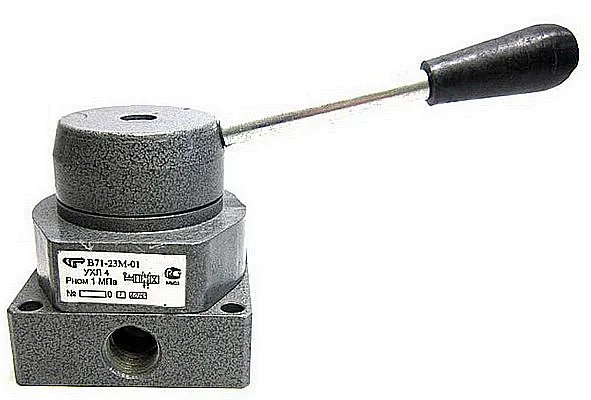

Рис. 1: Пневмораспределитель В72-23М-02 от бренда Гидротех. Чётко видна рукоятка управления и маркировка модификации.
Устройство характеризуется средней позицией, в которой происходит полное перекрытие всех линий — это главная отличительная особенность данной модели. Такая схема делает пневмораспределитель В72-23М-02 незаменимым в системах аварийной остановки оборудования, обеспечивая мгновенную блокировку подачи воздуха к исполнительным механизмам и предотвращая возможные аварии.
Таблица габаритных размеров и веса пневмораспределителя В72-23М-02
| Параметр |
Значение / Диапазон |
Примечание |
| Длина корпуса (L), мм |
85 |
Без учёта выступающих элементов управления |
| Ширина корпуса (B), мм |
65 |
Максимальный габарит по резьбовым патрубкам |
| Высота корпуса (H), мм |
45 |
Высота основного блока |
| Масса, кг |
0,90 |
Нетто, без упаковки |
| Код ТН ВЭД |
8481 80 159 0 (Клапаны для трубопроводов, ручные) |
Анекдот для мастеров: Спрашивает один рабочий у другого на казахском производстве: «Что нужно, чтобы остановить целый цех?» Второй отвечает: «Нажать красную кнопку!» А первый говорит: «Да нет, просто переведи пневмораспределитель В72-23М-02 в среднее положение! Вот и вся премудрость, как остановить верблюда, потянув за поводок!»
Технические характеристики и параметры эксплуатации
Ниже представлена подробная таблица, описывающая основные эксплуатационные параметры пневмораспределителя В72-23М-02. Эти данные помогут корректно интегрировать устройство в вашу пневмосистему.
| Параметр |
Техническая характеристика |
| Рабочее давление (номинальное / максимальное), МПа |
1,0 / 1,3 (кратковременно) |
| Диапазон температур окружающей среды, °C |
−40 до +50 (для исполнения УХЛ4) |
| Тип рабочей среды |
Сжатый воздух очищенный (класс чистоты не грубее 10) |
| Присоединительные размеры (резьба) |
G3/8" дюймовая трубная (4 отверстия, нижнее подключение) |
| Производительность (пропускная способность Kv), м³/ч |
не менее 1,6 |
| Схема работы |
4/3 (четыре линии, три позиции) |
| Управление |
Ручное, рычажное |
Принцип работы устройства
Пневмораспределитель В72-23М-02 работает по классическому золотниковому принципу. Внутри корпуса перемещается прецизионно обработанный золотник. Оператор, воздействуя на рукоятку, смещает его в одну из трёх фиксированных позиций, изменяя схему сообщения каналов.
- Левая позиция: Питающий воздух подаётся на выход «А», выход «В» соединён с атмосферным сбросом.
- Средняя (нейтральная) позиция: Все четыре линии (P-питание, A и B-рабочие, R-сброс) изолированы друг от друга. Это обеспечивает надёжную фиксацию исполнительных механизмов. Данная особенность делает пневмораспределитель В72-23М-02 особенно ценным.
- Правая позиция: Питание подаётся на выход «В», выход «А» соединён со сбросом.
Схематическое изображение наглядно демонстрирует этот принцип.

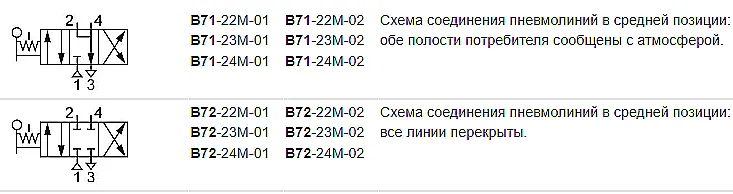

Рис. 2: Принципиальная схема подключения, показывающая работу пневмораспределителя В72-23М-02 в левом, среднем и правом положениях.
Устойчивость к температурам и расчётный срок службы
Конструкция пневмораспределителя В72-23М-02 УХЛ4 специально рассчитана на работу в широком диапазоне температур от -40°C до +50°C, что полностью охватывает климатические особенности всех регионов Казахстана — от холодных зим Восточно-Казахстанской области до жаркого лета юга. Используемые материалы (алюминиевый сплав, специальные резиновые уплотнения) сохраняют свои свойства в этих пределах.
При соблюдении условий эксплуатации, прежде всего по чистоте и влажности воздуха, гарантированный срок службы устройства составляет не менее 10 лет или 1 000 000 циклов переключения. Регулярное техническое обслуживание, включающее визуальный осмотр и замену уплотнений, может существенно продлить этот ресурс.
Сфера применения и совместимое оборудование
Четырёхлинейный трёхпозиционный пневмораспределитель В72-23М-02 находит широкое применение в различных отраслях промышленности Казахстана:
- Металлообработка: Управление зажимными и подающими механизмами на станках, прессах, гильотинных ножницах.
- Пищевая и упаковочная промышленность: Контроль работы поршней на фасовочных, укупорочных и маркировочных машинах.
- Деревообработка: Управление пневмоцилиндрами в станках для распила, шлифовки и прессования.
- Строительное оборудование: Включение/выключение и реверс пневмомоторов в компрессорах, подъёмниках, вибрационных установках.
- Системы аварийной остановки (САО): Благодаря нейтральной позиции с полным перекрытием, пневмораспределитель В72-23М-02 часто используется как ключевой элемент контуров безопасности.
Состав ремкомплекта и перечень типовых запасных частей
Для обеспечения длительной и бесперебойной работы пневмораспределителя В72-23М-02 бренд Гидротех предлагает готовый ремонтный комплект. В него входят детали, подверженные естественному износу в процессе эксплуатации.
| Наименование запчасти / детали |
Количество в ремкомплекте |
Типичный признак износа |
| Комплект уплотнительных манжет для золотника |
2 шт. |
Увеличение внутренней утечки воздуха (свыше 300 см³/мин) |
| Уплотнительные кольца для резьбовых соединений (O-ринг) |
4 шт. |
Подтравливание воздуха в местах присоединения труб |
| Возвратная пружина |
1 шт. |
Отсутствие чёткого возврата золотника в нейтраль |
| Прокладка-сепаратор корпусная |
1 шт. |
Межполостная утечка |
| Винты крепления крышки |
4 шт. |
Потеря усилия затяжки, срыв резьбы |
Наиболее часто, особенно при некачественной подготовке воздуха, требуют замены именно резиновые уплотнения — манжеты и кольца. Своевременная замена этих расходников является основой профилактики для пневмораспределителя В72-23М-02.
Расшифровка условного обозначения модели В72-23М-02 УХЛ4
Шифр модели несёт полную информацию об устройстве:
- В — Распределитель (пневматический).
- 72 — Конструктивная серия, четырёхлинейная схема с закрытым центром в нейтрали.
- 23 — Трёхпозиционное исполнение золотника.
- М — Способ управления: ручной (Механический).
- 02 — Вариант исполнения, присоединения (в данном случае — нижнее резьбовое).
- УХЛ4 — Климатическое исполнение: для районов с умеренным и холодным климатом, категория размещения 4 (в закрытых отапливаемых помещениях).
Таким образом, полное название пневмораспределителя В72-23М-02 УХЛ4 точно определяет его конструктив и область применения.
Примеры оформления заказа
Купить пневмораспределитель В72-23М-02 можно в различной комплектации, в зависимости от ваших нужд:
- Замена вышедшего из строя узла: В72-23М-02 (1 шт.) — минимальная партия для быстрого ремонта.
- Оснащение новой линии: В72-23М-02 (8 шт.) + Ремкомплект В72-РК (2 шт.) — для новых проектов с запасом на обслуживание.
- Опт для снабжения: В72-23М-02 (от 20 шт.) — специальные условия для оптовых покупателей и дистрибьюторов.
- Комплексный заказ с дополнительными опциями: В72-23М-02 + Фильтр-влагоотделитель + Маслораспылитель — готовое решение для организации пневмоточки.
Для оформления заказа или получения консультации перейдите в раздел Контакты или воспользуйтесь формой обратной связи на сайте производителя.
Доставка и логистика от бренда Гидротех в Костанае
Компания Гидротех, являясь производителем и прямым поставщиком, организует оперативную доставку пневмораспределителя В72-23М-02 в любой город Казахстана и страны СНГ. Отправка осуществляется со склада в Костанае.
Ориентировочные сроки доставки по Казахстану:
- Актау, Атырау — 1-2 дня.
- Астана, Алматы, Шымкент — 2-3 рабочих дня.
- Караганда, Актобе, Тараз, Павлодар, Усть-Каменогорск — 3-4 рабочих дня.
Мы также осуществляем поставки в Кыргызстан (Бишкек, Ош), Узбекистан (Ташкент), Таджикистан (Душанбе) и другие страны региона. Все условия доставки, включая стоимость, уточняются при оформлении заказа.
Выбирая пневмораспределитель В72-23М-02 от Гидротех, вы инвестируете в надёжность вашего производства, получая продукцию, адаптированную к местным условиям, и прямую поддержку от казахстанского производителя.
