Описание и назначение устройства
Пневмораспределитель крановый В71-24М-01 УХЛ4 представляет собой высоконадёжный четырёхлинейный трёхпозиционный клапан, предназначенный для ручного управления потоками сжатого воздуха в сложных промышленных системах. Это ключевой элемент многих пневмоконтуров, обеспечивающий точное направление воздушных потоков к различным пневмоприводам – цилиндрам, двигателям и другим исполнительным механизмам. Идеально подходит для условий эксплуатации на предприятиях Казахстана, где требуются устойчивость к перепадам температур и бесперебойная производительность.
Основное назначение пневмораспределителя крановый В71-24М-01 – коммутация сред в пневмосистемах станков с ЧПУ, роботизированных комплексов, конвейерных линий и автоматизированных сборочных установок. Его конструкция специально адаптирована для умеренно-холодного климата (исполнение УХЛ4), что позволяет успешно применять его во всех регионах нашей страны – от жаркого юга до суровых северных областей.
Технические характеристики и параметры
| Параметр | Значение | Единица измерения |
|---|
| Условный проход | 16 | мм |
| Номинальное рабочее давление | 1,0 | МПа (10 кгс/см²) |
| Диапазон рабочего давления | 0,5–1,0 | МПа |
| Тип рабочей среды и присоединение | Сжатый воздух (класс 10), G1/2" боковое | резьба газовая |
| Производительность (пропускная способность) | 3,6 | м³/ч |
| Максимальные утечки воздуха | ≤500 | см³/мин |
| Ресурс (срок службы в циклах) | 4 000 000 | циклов |
| Климатическое исполнение | УХЛ4 | по ГОСТ 15150-69 |
| Диапазон температур окружающей среды | -40 до +50 | °C |
Как видно из таблицы, пневмораспределитель крановый В71-24М-01 обладает значительным ресурсом и широким температурным диапазоном, что делает его универсальным для большинства производств. При выборе пневмораспределителя крановый В71-24М-01 необходимо учитывать его присоединительные размеры и давление в вашей системе.
Вес, габариты и Код ТН ВЭД
Для удобства монтажа и планирования размещения оборудования важно знать точные массогабаритные показатели.
| Характеристика | Значение |
|---|
| Масса | 1,02 кг |
| Длина | 115 мм |
| Ширина | 86 мм |
| Высота | 78 мм |
| Код ТН ВЭД | 8481.80.90.00 |
Принцип работы и конструктивные особенности
Работа пневмораспределителя крановый В71-24М-01 основана на вращении внутреннего золотника, управляемого вручную через рычаг. В нейтральной (средней) позиции все рабочие полости сообщаются со сливной линией, что обеспечивает разгрузку системы. Поворот рычага на 90 градусов в ту или иную сторону переключает потоки, направляя сжатый воздух к нужному потребителю. Такая схема работы предотвращает возникновение гидроударов и обеспечивает плавное управление пневмоцилиндрами. Конструкция пневмораспределителя крановый В71-24М-01 предусматривает использование золотника из нержавеющей стали и уплотнений из маслобензостойкой резины, что гарантирует долгий срок службы даже при частых переключениях.
Бір шебердің жаңылшақ-жылдықсыз сырттай шамалаған пневмораспределитель крановый В71-24М-01-ді қарап, одан былай дейді: «Қосып-өшіргенде тыңдайтын дыбысы жоқ, кейбіреулер киген қабаттай, тыныш!» – шынында да, бірақ ішкі жағына келгенде қай тапшылығы бар екенін білесің.
Температурный режим работы и срок службы
Пневмораспределитель крановый В71-24М-01 рассчитан на эксплуатацию в диапазоне температур от -40°C до +50°C, что полностью охватывает климатические условия Казахстана. Для обеспечения максимального ресурса рекомендуется использовать подготовленный сжатый воздух (класс 10 по ГОСТ 17433-80) с добавлением масла для смазки. При соблюдении условий эксплуатации срок службы устройства превышает 10 лет, а ресурс в 4 миллиона циклов переключения подтверждает его высокую надёжность. Производитель Гидротех предоставляет гарантию на пневмораспределитель крановый В71-24М-01 сроком 24 месяца с момента поставки.
Область применения и используемое оборудование
Пневмораспределитель крановый В71-24М-01 активно применяется на множестве промышленных объектов по всему Казахстану и странам СНГ. Его основная область применения – это металлообрабатывающие и деревообрабатывающие станки с ЧПУ, где требуется точное позиционирование инструмента. Также он незаменим на автоматизированных упаковочных линиях, в системах управления роботами-манипуляторами и на конвейерах автомобильных заводов.
Пневмораспределитель крановый В71-24М-01 можно встретить в системах промышленной безопасности, на прессах, литьевых машинах и в сельскохозяйственной технике. Благодаря своей надёжности его выбирают для ответственных объектов нефтегазовой отрасли и энергетики. Универсальность и стабильность работы делают пневмораспределитель крановый В71-24М-01 стандартным выбором для множества инженерных задач.
Расшифровка кода модели В71-24М-01
Каждый элемент в обозначении модели несёт конкретную информацию:
В71 – базовая серия крановых распределителей с ручным приводом.
24 – условный проход 16 мм (код по классификации).
М – модернизированная версия с усовершенствованными уплотнениями.
01 – исполнение с боковым присоединением на резьбе G1/2".
Дополнительная маркировка УХЛ4 указывает на климатическое исполнение для регионов с умеренным и холодным климатом (категория размещения 4).
Состав ремкомплекта и часто заменяемые элементы
Для проведения технического обслуживания и ремонта поставляется специализированный ремкомплект для пневмораспределителя крановый В71-24М-01.
| Компонент ремкомплекта | Количество | Назначение |
|---|
| Уплотнительные кольца (резина маслобензостойкая) | 4 шт. | Герметизация золотника и камер |
| Пружина возврата золотника | 1 шт. | Возврат в нейтральное положение |
| Золотник (ротор) из нержавеющей стали | 1 шт. | Переключение потоков воздуха |
| Рычаг управления | 1 шт. | Ручное управление распределителем |
| Прокладка корпуса | 2 шт. | Герметизация разъёмных соединений |
Наиболее подверженными износу при интенсивной эксплуатации являются уплотнительные кольца, которые рекомендуется проверять и менять раз в 1-2 года в зависимости от чистоты воздуха в системе. Также в редких случаях может потребоваться замена золотника при попадании в систему абразивных частиц или ослабление пружины возврата. Регулярное использование ремкомплекта для пневмораспределителя крановый В71-24М-01 позволяет значительно продлить срок его безаварийной работы.

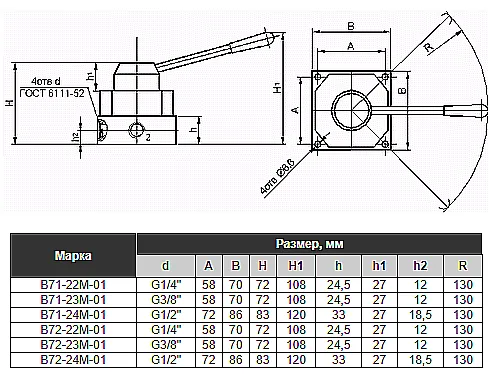

Габаритные и присоединительные размеры
Схема подключения и габаритные размеры пневмораспределителя крановый В71-24М-01. На чертеже указаны все основные монтажные размеры и расположение портов для подключения G1/2".
Примеры заказа и комплектации
Типичный заказ на пневмораспределитель крановый В71-24М-01 для промышленного предприятия включает не только сам клапан, но и необходимые для его интеграции компоненты: фильтры-влагоотделители, регуляторы давления и комплект фитингов. При заказе партии от 10 штук компания Гидротех предоставляет специальные условия по цене и срокам поставки. Мы гордимся тем, что наши устройства работают на ведущих заводах в Алматы, Астане, Шымкенте и других промышленных центрах Казахстана.
Ответы на частые вопросы
Как подобрать пневмораспределитель В71-24М-01 для моего оборудования в Казахстане?
Выбор пневмораспределителя крановый В71-24М-01 определяется тремя ключевыми параметрами: рабочим давлением в вашей системе (до 1.0 МПа), требуемой пропускной способностью (3.6 м³/ч) и типом подключения (боковое G1/2"). Если оборудование работает в зоне с экстремальными температурами, обязательно выбирайте исполнение УХЛ4. Наши специалисты в Контактах всегда помогут с подбором.
Каковы сроки доставки пневмораспределителя В71-24М-01 в мой город?
Мы осуществляем оперативную доставку по всему Казахстану и в страны СНГ. В крупные города (Астана, Алматы, Шымкент) товар поступает за 3-5 рабочих дней. В Караганду, Актобе, Тараз, Павлодар и Усть-Каменогорск доставка занимает 5-7 дней. Для заказов из других стран СНГ сроки обсуждаются индивидуально.
Как увеличить срок службы пневмораспределителя В71-24М-01?
Главное условие – использование подготовленного сжатого воздуха нужного класса чистоты с обязательной смазкой. Необходимо поддерживать давление в штатном диапазоне, защищать устройство от сильных механических воздействий и проводить регулярный осмотр и замену изнашиваемых элементов из ремкомплекта.
Совместим ли В71-24М-01 с импортным оборудованием?
Да, пневмораспределитель крановый В71-24М-01 полностью совместим с большинством международных стандартов пневмоавтоматики благодаря стандартному условному проходу и резьбе G1/2". Убедитесь, что рабочее давление вашей системы не превышает 1.0 МПа.
Наши преимущества и условия работы
Пневмораспределитель крановый В71-24М-01 производства бренда Гидротех – это продукт, созданный с учётом специфики казахстанского рынка и климата. Мы являемся не просто поставщиком, а производителем, осуществляющим полный контроль качества на всех этапах. Наше преимущество – это глубокое понимание потребностей местной промышленности и возможность оперативно реагировать на них. Мы гарантируем качество каждой единицы продукции и обеспечиваем техническую поддержку на казахском и русском языках.
Доставка осуществляется во все регионы Казахстана, включая Астану, Алматы, Шымкент, Караганду, Актобе, Тараз, Павлодар, Усть-Каменогорск, а также в страны СНГ. Чтобы заказать пневмораспределитель крановый В71-24М-01 или получить консультацию, свяжитесь с менеджерами компании Гидротех по телефону или через сайт https://gidro777.kz/. Мы поможем подобрать оптимальное решение для вашего производства.
