Пневмораспределитель В71-22М-01 – это высоконадёжное пневмооборудование казахстанского производства, предназначенное для точного управления потоками сжатого воздуха в промышленных системах. Данная четырёхлинейная трёхпозиционная модель с ручным управлением является ключевым компонентом для автоматизации процессов на предприятиях Казахстана и стран Содружества Независимых Государств. Пневмораспределитель В71-22М-01 от Гидротех соответствует строгим международным стандартам и адаптирован к специфическим климатическим и эксплуатационным условиям региона, предлагая стабильную работу при любых нагрузках.
Назначение и ключевые преимущества
Основная функция пневмораспределителя В71-22М-01 – перераспределение сжатого воздуха в пневмоприводах, обеспечивая управление движением цилиндров и пневмомоторов. Его уникальность заключается в трёхпозиционной схеме: две рабочие позиции для подачи воздуха и средняя нейтральная, при которой полости потребителя сообщаются с атмосферой, что гарантирует безопасную остановку оборудования. Этот распределитель В71-22М-01 идеально подходит для инженеров и технологов, стремящихся повысить надёжность и управляемость производственных линий – от упаковочного оборудования до металлообрабатывающих станков.
Рис. 1: Пневмораспределитель В71-22М-01 – общий вид, зона управления и маркировка производителя Гидротех
Обобщённые параметры
Устройство характеризуется компактными габаритами и умеренным весом, что упрощает его интеграцию в существующие системы. Средняя длина корпуса составляет 85 мм, ширина – 42 мм, высота – около 38 мм. Именно для модели В71-22М-01 УХЛ4 максимальная масса не превышает 0,90 кг, что делает его удобным для монтажа даже в стеснённых условиях. Присоединительные размеры стандартизированы: используется четырёхпортовое боковое подключение с цилиндрической резьбой G1/4". Для классификации при пересечении границ используется Код ТН ВЭД 84131020 (распределители пневматические).
Разговоры у станка: Спрашивает один мастер у другого: «Что у тебя за новое устройство в пневмосистеме?». «А это наш новый надежный работяга – пневмораспределитель В71-22М-01 от Гидротех, – отвечает второй. – С ним как с верным конем: три позиции знает четко – вперед, назад и стой на месте. И главное, никуда сам не дёрнется, пока рукой не тронешь!». Первый задумался: «Прямо как наш начальник – тоже три состояния: работает, отдыхает и «нейтраль»… Только вот распределитель надежнее и утечек меньше!».
Основные технические характеристики
Ниже приведены актуальные параметры, которые определяют область применения и эффективность работы данного оборудования.
| Наименование параметра |
Значение / Описание |
| Рабочее давление, МПа (номинальное) |
0 – 1,0 |
| Диапазон рабочих температур окружающей среды, °C |
от –40 до +50 (исполнение УХЛ4) |
| Тип рабочей среды и требования к ней |
Сжатый воздух, очищенный не грубее 10-го класса (ГОСТ 17433-80). Рекомендовано добавление смазочного масла. |
| Присоединительные размеры (тип и шаг резьбы) |
Боковое присоединение, 4 выхода с резьбой G1/4" (ГОСТ 6111-52) |
| Масса (без упаковки), кг, не более |
0,90 |
| Условный проход / Пропускная способность, Kv, м³/ч |
Ду 6 / не менее 0,8 |
| Конструктивная схема (линии/позиции) |
4/3 (четыре линии, три позиции золотника) |
Детальный принцип функционирования
Работа пневмораспределителя В71-22М-01 основана на линейном перемещении запорно-регулирующего элемента – золотника, внутри герметичного корпуса. Оператор вручную перемещает рукоятку, что приводит к соответствующему смещению золотника. В зависимости от его позиции: открываются одни каналы для подачи воздуха от источника (линия P) к потребителю (линии, например, A и B) и одновременно другие каналы для сброса отработанного воздуха (линии R, S) в атмосферу. Средняя позиция обеспечивает «отдых» системы, соединяя линии потребителя с атмосферными выходами, что снимает остаточное давление и предотвращает самопроизвольные движения.
Условия эксплуатации и ресурс
Пневмораспределитель В71-22М-01 УХЛ4 рассчитан на долгосрочную службу в широком температурном режиме. Он может работать в неотапливаемых цехах зимой и в жарких производственных зонах летом, что особенно актуально для континентального климата Казахстана. При строгом соблюдении требований к чистоте и смазке воздуха, а также при регулярном профилактическом обслуживании, срок эффективной службы устройства превышает 10 лет, а межремонтный интервал существенно увеличивается.

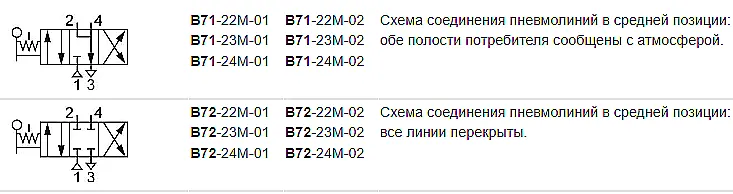

Рис. 2: Схема подключения пневмораспределителя В71-22М-01 с обозначением портов и позиций переключения
Сфера применения и типовое оборудование
Универсальность и надёжность делают данный распределитель В71-22М-01 востребованным на множестве казахстанских предприятий. Он успешно применяется:
В станкостроении и металлообработке: для управления зажимными патронами, подающими механизмами, позиционерами в токарных, фрезерных, сверлильных станках.
В упаковочной и пищевой индустрии: в автоматах для фасовки, крышкозакаточных машинах, линиях розлива, где требуется точное перемещение продукта.
В робототехнике и манипуляторах: как основной элемент управления пневмоцилиндрами в сборочных и сварочных роботах.
В строительной и дорожной технике: в системах управления отбойными молотками, подъёмниками, компрессорными установками.
В сельском хозяйстве: для автоматизации процессов на доильных аппаратах, сеялках, опрыскивателях.
Комплектующие для ремонта и типовые неисправности
Для поддержания пневмораспределителя В71-22М-01 в рабочем состоянии доступны ремкомплекты. Чаще всего требуют замены уплотнительные элементы, подверженные естественному износу.
| Наименование запчасти / Что часто выходит из строя |
Назначение / Причина поломки |
| Комплект уплотнительных колец (O-ring) для золотника |
Герметизация подвижного соединения. Износ, потеря эластичности из-за температуры или недостатка смазки. |
| Прокладки резиновые для портов (вход/выход) |
Герметизация статических соединений. Деградация при контакте с загрязнениями. |
| Пружина возврата золотника в нейтраль |
Обеспечение фиксации в средней позиции. Усталость металла, потеря упругости. |
| Ручка управления |
Орган управления. Механическая поломка при ударе или коррозия. |
| Сам золотник (в сборе) |
Основной рабочий орган. Абразивный износ при попадании твердых частиц в систему. |
Для минимизации простоев рекомендуется иметь на складе базовый ремкомплект.
Расшифровка условного обозначения модели
В71-22М-01 УХЛ4 – это полное обозначение, где:
В – пневматический распределитель.
71 – тип по конструктивной схеме: четырёхлинейный (4/3).
22 – характеристика: условный проход 6 мм и ручной способ управления.
М – тип присоединения (метрическая/трубная резьба).
01 – порядковый номер модификации с боковым расположением портов.
УХЛ4 – климатическое исполнение по ГОСТ 15150 для умеренного и холодного климата, категория размещения 4 (в закрытых помещениях с искусственным регулированием условий).
Практические примеры оформления заказа
При заказе через поставщика Гидротех рекомендуется четко указывать модель и требуемое количество:
1. «Требуется пневмораспределитель В71-22М-01 УХЛ4, 5 шт., с доставкой в Алматы. Прошу выслать коммерческое предложение.»
2. «Заявка на поставку: Распределитель пневматический В71-22М-01 – 10 единиц, дополнительно ремкомплект 2 шт. Доставка в Астану.»
3. «Купить пневмораспределитель В71-22М-01, 3 шт., для замены в системе станка. Доставка в Шымкент.»
Для оперативного оформления заказа или консультации можно связаться с нами через форму обратной связи.
Ответы на частые вопросы (FAQ)
Вопрос 1: Как правильно подобрать пневмораспределитель В71-22М-01 под мою задачу?
Ответ: Основные критерии: давление в вашей системе (не должно превышать 1,0 МПа), требуемый расход воздуха (производительность), тип подключения (убедитесь, что резьба G1/4" подходит) и условия эксплуатации. Для большинства регионов Казахстана оптимально исполнение УХЛ4. При сомнениях обратитесь к нашим специалистам на сайте за консультацией.
Вопрос 2: Какие сроки поставки в мой город (например, в Караганду или Павлодар)?
Ответ: Мы осуществляем оперативную доставку по всему Казахстану. В основные промышленные центры (Астана, Алматы, Шымкент, Караганда) отгрузка обычно занимает 2-3 рабочих дня. В более удаленные города, такие как Павлодар, Усть-Каменогорск или Актобе, доставка может занять 4-7 рабочих дней в зависимости от выбранного способа. Отгрузка производится со склада в Костанае и партнерских складов в других городах.
Вопрос 3: Какие особые условия эксплуатации нужно соблюдать в казахстанском климате?
Ответ: Несмотря на широкий температурный диапазон (-40°C...+50°C), рекомендуется защищать устройство от прямого попадания атмосферных осадков и конденсата. В зимний период при запуске системы после длительного простоя важно убедиться в отсутствии влаги в воздушных магистралях. Использование качественных фильтров-влагоотделителей и лубрикаторов продлит срок службы любой модели, включая В71-22М-01.
Вопрос 4: Совместим ли этот распределитель с импортным оборудованием (например, европейского производства)?
Ответ: Да, пневмораспределитель В71-22М-01 имеет стандартную трубную резьбу G1/4", которая является общепринятой во многих пневмосистемах. Однако перед монтажом необходимо проверить соответствие посадочных мест и схему подключения. В некоторых случаях может потребоваться переходник или изменение конфигурации пневмосхемы. Наши инженеры помогут оценить совместимость.
Поставки по Казахстану и странам СНГ от Гидротех
Выбирая пневмораспределитель В71-22М-01, вы выбираете не просто устройство, а надежного партнера в лице казахстанского бренда Гидротех. Мы гордимся тем, что снабжаем качественным отечественным и импортным оборудованием предприятия во всех уголках нашей страны и ближнего зарубежья. Наша логистическая сеть охватывает ключевые промышленные хабы: Нур-Султан (Астану), Алматы, Шымкент, Караганду, Актобе, Тараз, Павлодар, Усть-Каменогорск, а также обеспечивает поставки в страны СНГ – Кыргызстан, Узбекистан, Таджикистан и другие. Наличие собственных складов и отлаженные партнерские связи позволяют нам предлагать конкурентные сроки и гибкие условия для оптовых покупателей.
Ваше производство заслуживает самого лучшего оснащения. Доверьте управление своими пневматическими системами проверенному пневмораспределителю В71-22М-01 УХЛ4 от компании Гидротех. Это инвестиция в стабильность, безопасность и эффективность ваших технологических процессов. Для уточнения актуальных цен, наличия на складе в Костанае и оформления заказа, посетите наш сайт или свяжитесь с нами через раздел Контакты.
