ПБК13.16-Блок кондиционирования П-БК 13.16(10) (П-МК04, П-МК06,П-МК07, П-МК09) без манометра

Описание блока кондиционирования ПБК13.16-Блок кондиционирования П-БК 13.16(10)

Блок кондиционирования ПБК13.16, также известный как П-БК 13.16(10), представляет собой комплексный модуль для подготовки сжатого воздуха в пневматических системах. Этот универсальный узел предназначен для очистки, регулировки давления, смазки и защиты пневмооборудования. Компактный блок ПБК объединяет несколько функций, что упрощает монтаж и повышает надежность всей системы. Он находит широкое применение в промышленности Казахстана благодаря своей эффективности и адаптивности к различным условиям, от цехов в Актобе до горнодобывающих предприятий в Караганде.

Устройство и состав блока

Состав конкретного П-БК 13.16(10) зависит от выбранной модификации (П-МК04, П-МК06, П-МК07, П-МК09), которая определяет комплектацию необходимыми аппаратами. В стандартную комплектацию блока кондиционирования могут входить:

• Входной вентиль П-МК07. Запорная арматура, совмещенная с функцией обратного клапана. Предотвращает обратный поток сжатого воздуха при отключении или аварии системы.
• Фильтр-регулятор П-МК04. Ключевой элемент подготовки воздуха. Обеспечивает абсолютную тонкость фильтрации до 40 мкм, улавливая твердые частицы и влагу, и позволяет точно регулировать давление на выходе из блока.
• Маслораспылитель П-МК06. Дозирует и распыляет масляный туман в воздушный поток для смазки пневмоцилиндров, инструментов и другого оборудования, продлевая их ресурс.
• Реле давления П-МК09. Контролирует давление в системе в диапазоне от 0,16 до 1,0 МПа. В данной комплектации (без манометра) блок поставляется без визуального индикатора давления, что требует использования внешних приборов для контроля.
• Предохранительный клапан П-КАП16-2. Защищает систему от опасного превышения давления, срабатывая при настройке в диапазоне 0,5–0,7 МПа.
• Фильтр-влагоотделитель. Специальный элемент для эффективного удаления конденсата из сжатого воздуха (степень отделения влаги не менее 95%), что критически важно для регионов с высокой влажностью или при работе компрессоров в сложных условиях.

Основные технические характеристики ПБК13.16

Технические параметры блока кондиционирования ПБК13.16 варьируются в зависимости от условного прохода (Ду). Ниже представлены ключевые характеристики для разных модификаций.

Как видно из таблицы, блок кондиционирования П-БК 13.16 обеспечивает широкий диапазон производительности, позволяя подобрать модель под конкретные задачи – от малых пневмоинструментов до крупных производственных линий.

Принцип работы

Сжатый воздух от компрессора поступает во входной вентиль (П-МК07) блока кондиционирования. Далее он проходит через фильтр-влагоотделитель и фильтр-регулятор (П-МК04), где очищается от механических примесей, масла и конденсата, а также стабилизируется до заданного давления. При необходимости, в поток через маслораспылитель (П-МК06) добавляется смазка для последующего оборудования. Давление в системе контролируется реле (П-МК09), а в случае аварийного роста – сбрасывается предохранительным клапаном. Таким образом, блок ПБК13.16 обеспечивает подачу чистого, сухого, смазанного и стабильного по давлению воздуха.

Инженер в цехе спрашивает у нового работника: «Ты знаешь, для чего нужен этот блок ПБК13.16?»
Тот, подумав, отвечает: «Қазақстанда бәрі болады! Даже из обычного воздуха он делает воздух “правильный” – и чистый, и смазанный. Это как наш дастархан – все подготовлено и разложено по полочкам!»

Габаритные размеры, вес и комплектация

Внешний вид и габариты блока кондиционирования ПБК13.16 могут незначительно меняться в зависимости от конкретной комбинации модулей (П-МК04, П-МК06, П-МК07, П-МК09). Вес блока также находится в зависимости от конфигурации и условного прохода. Для точного подбора модели рекомендуем обратиться к специалистам.

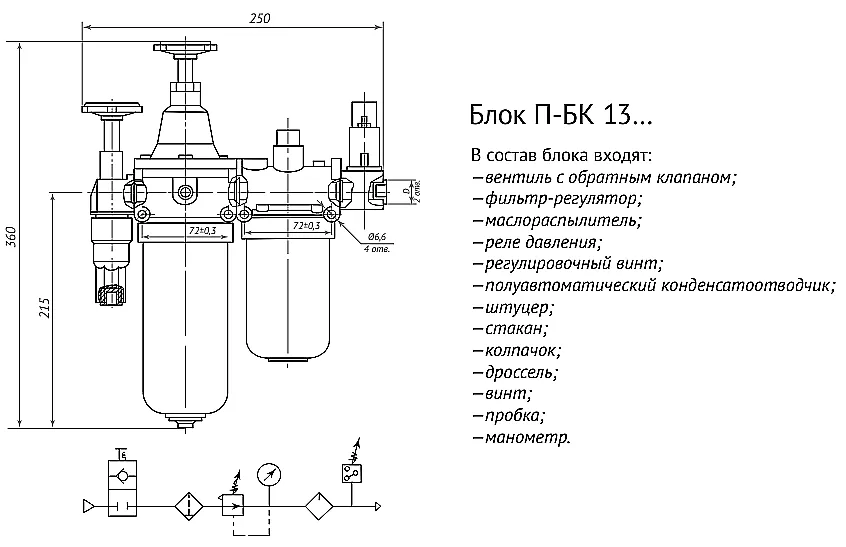

Фронтальный вид блока кондиционирования ПБК13.16, видны модули фильтра-регулятора и монтажные элементы.

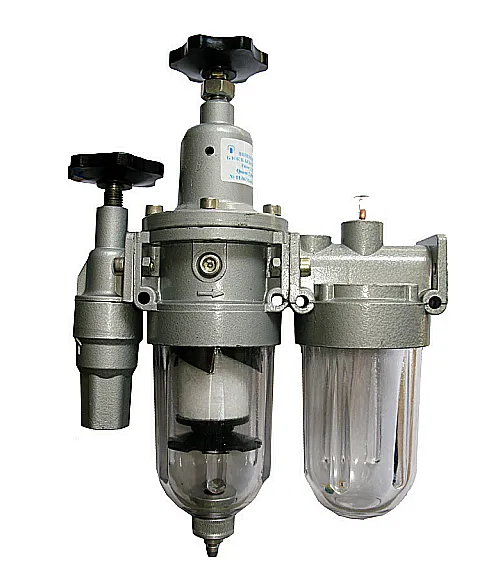

Вид сбоку на блок кондиционирования, демонстрирующий компактность и расположение портов для подключения.

Область применения и совместимое оборудование

Блок кондиционирования ПБК13.16 используется везде, где требуется качественный сжатый воздух. В Казахстане его устанавливают на заводах, в ремонтных мастерских, на строительных площадках и в сельском хозяйстве. Он совместим с широким спектром оборудования: пневмоцилиндрами, пневмоинструментом (дрели, гайковерты, шлифмашины), системами управления и автоматики, пневмоплитами станков с ЧПУ.

Расшифровка обозначения и пример заказа

Условное обозначение ПБК13.16 расшифровывается следующим образом: П – пневматический, БК – блок кондиционирования, 13.16 – индекс исполнения.
Пример заказа базовой комплектации: «Блок кондиционирования ПБК13.16 П-БК 13.16(10) без манометра, комплектация: П-МК04, П-МК07, Ду 10». Для уточнения наличия и получения коммерческого предложения, воспользуйтесь формой заказа.

Доставка и поддержка

Бренд Гидротех и наш поставщик в Актау обеспечивают оперативную поставку блока кондиционирования ПБК13.16 по всему Казахстану. Мы доставляем оборудование в Астану (Нур-Султан), Алматы, Шымкент, Караганду, Актобе, Тараз, Павлодар, Усть-Каменогорск и другие города. Также работаем со странами СНГ. Все оборудование проходит предпродажную проверку, предоставляется гарантия и техническая консультация.
