ПБК10.10-Блок кондиционирования П-БК 10.16(10) (П-МК04, П-МК06,П-МК07) без манометра

Блок кондиционирования ПБК10.10 предназначен для подготовки сжатого воздуха в пневматических системах промышленного оборудования. Конфигурация устройства позволяет подключать различные модули, такие как фильтр-регулятор П-МК04, маслораспылитель П-МК06 и входной вентиль с обратным клапаном П-МК07. Оригинальное название модели — П-БК 10.16(10). Данный блок представлен в модификации без манометра, что делает его оптимальным решением для систем, где визуальный контроль давления не является обязательным или осуществляется другими средствами.

Назначение и ключевые преимущества

Блок кондиционирования ПБК10.10 служит для объединения нескольких элементов подготовки сжатого воздуха в единый компактный узел. Его основная задача — повысить надежность и долговечность пневмоприводов, обеспечивая подачу очищенного, осушенного и смазанного (при необходимости) воздуха. Использование блока ПБК10.10 упрощает монтаж и обслуживание пневмосистемы.

В зависимости от выбранной модификации, блок ПБК10.10 может включать в себя следующие аппараты:

• Входной вентиль, запорная часть которого выполняет также роль обратного клапана, (П-МК07).
• Фильтр-регулятор с абсолютной тонкостью фильтрации 40 мкм (П-МК04).
• Маслораспылитель (П-МК06).
• Реле давления с диапазоном настройки 0,16-1,0 МПа (П-МК09) манометр.
• Предохранительный клапан с диапазоном настройки 0,5-0,7 МПа (П-КАП16-2).
• Фильтр-влагоотделитель, степень влагоотделения не менее 95%.

Основные технические характеристики

Рабочие параметры блока кондиционирования ПБК10.10 определяют его область применения и надежность работы в пневматических системах различной мощности.

Температурный режим и срок службы

Блок ПБК10.10 рассчитан на эксплуатацию в диапазоне температур окружающей среды и рабочей среды от -40°С до +80°С. Срок службы изделия при соблюдении условий эксплуатации и проведении планового технического обслуживания составляет не менее 10 лет.

Внешний вид и габариты

Блок ПБК10.10 имеет модульную компоновку, что облегчает его интеграцию в существующие системы. Ниже представлены изображения устройства с различных ракурсов.

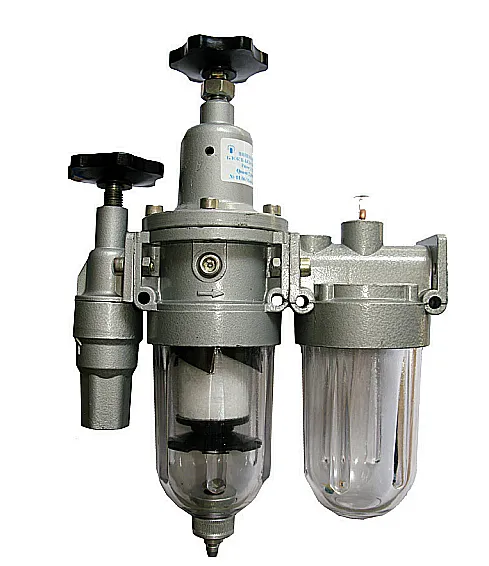

Фронтальный вид блока ПБК10.10 с подключенными модулями

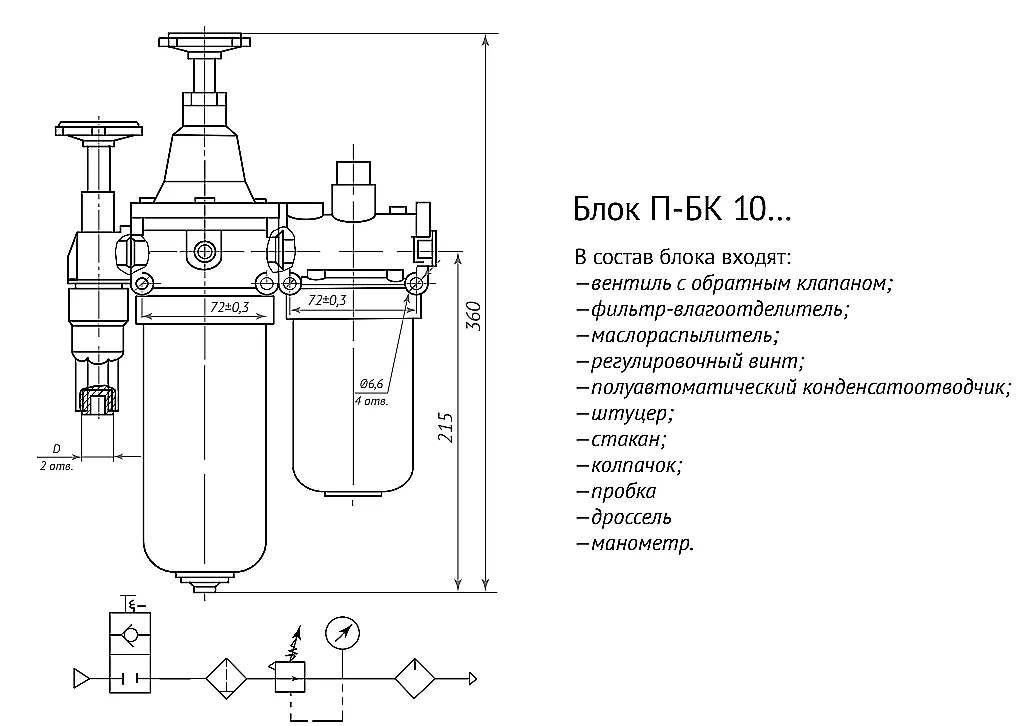

Вид сбоку и тыльной стороны, стороны подключения трубопроводов

Таблица габаритных размеров и массы

Код ТН ВЭД для подобных изделий пневмоаппаратуры управления обычно относится к группе 8481.

Жаңа инженер Блок кондиционирования ПБК10.10 құрылғысына қарап:
— Бұл не? – деп сұрайды.
— Бұл ауаны тазартады, құрғатады және майлайды, – дейді көне маман.
— Яғни, ол біздің пневможүйенің «асханасы» ма?
— Дәл сондай! Бірақ шағымсыз жұмыс істейді.
Және ол ПБК10.10 блокты көрсетіп, мылқау күледі.

Конструкция и принцип работы

Блок ПБК10.10 представляет собой моноблочную раму (планку) с несколькими посадочными местами под стандартные модули. Воздух последовательно проходит через модули, установленные в блок. Входной модуль П-МК07 выполняет функцию ручного отсечения потока и предотвращает обратный ход воздуха. Далее поток поступает в фильтр-регулятор П-МК04, который очищает воздух от твердых частиц и конденсата, а также стабилизирует давление на выходе. При необходимости после фильтра может быть установлен маслораспылитель П-МК06, который дозированно впрыскивает масляный туман в воздушный поток для смазки пневмоцилиндров и инструмента. Таким образом, блок кондиционирования ПБК10.10 обеспечивает комплексную подготовку воздуха.

Область применения и совместимое оборудование

Блок ПБК10.10 широко применяется в промышленности Казахстана, особенно в отраслях, где используется пневматический инструмент и автоматика:

• Станки с ЧПУ и металлообрабатывающее оборудование.
• Упаковочные линии и автоматизированные конвейеры.
• Пневматические прессы, клепальные и маркировочные машины.
• Системы управления на горнодобывающих и перерабатывающих предприятиях.
• Машины для производства строительных материалов.

Устройство совместимо с любым промышленным оборудованием, работающим от сети сжатого воздуха с давлением до 1.0 МПа. Оно идеально подходит для модернизации старых и оснащения новых производственных линий.

Условное обозначение и примеры заказа

Условное обозначение модели: П-БК 10.16(10), где «П-БК» — блок кондиционирования, «10» — условный проход, «16(10)» — типоразмер или конфигурация.

При заказе необходимо уточнять требуемую комплектацию модулями (например: ПБК10.10 с П-МК04 и П-МК07). Вы можете заказать блок кондиционирования ПБК10.10 напрямую у официального поставщика в Казахстане — компании Гидротех. Для оформления заявки воспользуйтесь формой обратной связи.

Часто задаваемые вопросы (FAQ)

Заключение

Блок кондиционирования ПБК10.10 (П-БК 10.16(10)) — это надежное и функциональное решение для подготовки сжатого воздуха от казахстанского бренда Гидротех. Благодаря модульности, он позволяет гибко настраивать пневмосистему под конкретные нужды производства. Мы, как официальный поставщик, гарантируем качество продукции, предоставляем техническую поддержку и обеспечиваем быструю доставку запасных частей и комплектующих во все города Казахстана и страны СНГ. Чтобы получить консультацию или сделать заказ, свяжитесь с нами через раздел Контакты.
