Блок ПБК17.16, известный также как П-БК 17.16 УХЛ4, представляет собой комплексный узел подготовки сжатого воздуха для промышленных пневматических систем. Этот модульный блок ПБК обеспечивает выполнение ключевых функций: механическую очистку воздушного потока, регулировку рабочего давления и подачу лубриканта в систему. Его универсальная конструкция позволяет эффективно обслуживать инструменты и механизмы, работающие на сжатом воздухе, существенно продляя их ресурс и повышая надежность.
Назначение и состав блока ПБК17.16

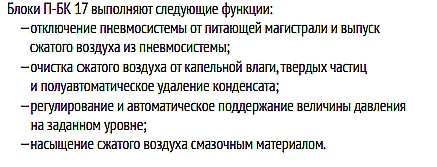

Основное назначение блока ПБК17.16 – это подготовка воздуха, поступающего от компрессора, перед его подачей в рабочие органы пневматических машин. В зависимости от требуемой модификации, блок ПБК может включать в себя следующий набор аппаратов:

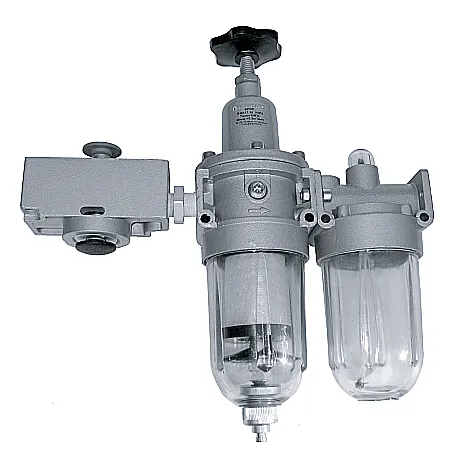

Изображение: Пневмоблок ПБК17.16 в сборе на раме, вид сбоку.
- Входной клапан (П-МК07): Выполняет функции запорного и обратного клапана. Обеспечивает перекрытие потока и предотвращает обратный ход воздуха при отключении оборудования.
- Фильтр-регулятор (П-МК04): Очищает воздух от механических примесей (твердых частиц, пыли) с тонкостью фильтрации до 40 мкм и позволяет точно регулировать выходное давление в системе.
- Маслораспылитель (П-МК06): Лубрикатор, который дозированно впрыскивает масляный туман в воздушный поток для смазки движущихся частей пневмоинструментов и цилиндров.
- Реле давления с манометром (П-МК09): Контролирует уровень давления в системе, позволяя визуально его отслеживать и автоматически управлять работой компрессора в заданном диапазоне (0,16–1,0 МПа).
- Предохранительный клапан (П-КАП16-2): Критически важный элемент безопасности. Автоматически сбрасывает избыточное давление в системе при его превышении в диапазоне настройки 0,5–0,7 МПа.
- Фильтр-влагоотделитель: Дополнительный модуль, повышающий эффективность подготовки воздуха за счет отделения конденсата и влаги. Степень влагоотделения составляет не менее 95%, что особенно важно для регионов с высокой влажностью или при эксплуатации в зимнее время.
Такая комплектация делает ПБК17.16 универсальным и надежным решением для широкого спектра промышленных задач.
Бір жұмысшы пневматикалық блогқа: «Бұл ПБК17.16 қандай қызмет атқарады?» деп сұрайды. Жауап: «Ол ауаны тазартады, қысымды реттейді және май қосады... көбінесе сенің қол астындағы адамдардан гөрі мықтырақ жұмыс істейді!»
Технические характеристики и параметры

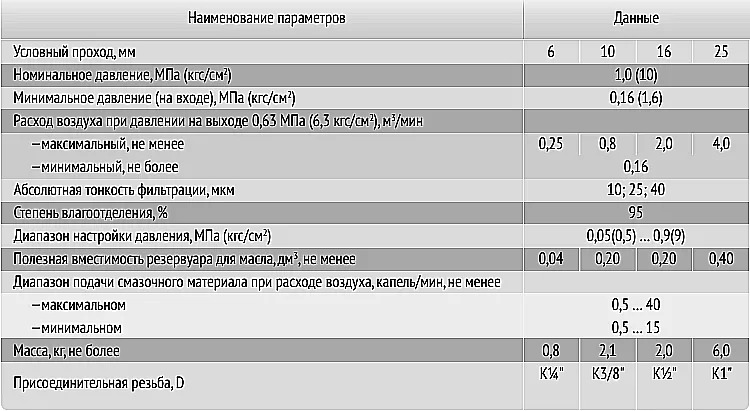

ПБК17.16 рассчитан на работу в умеренном и холодном климате (исполнение УХЛ4) и предназначен для эксплуатации со сжатым воздухом в качестве рабочей среды. Технические характеристики агрегата приведены для различных условных проходов.
| Параметр |
Значение для условного прохода (Ду), мм |
| Ду |
6 |
10 |
16 |
25 |
| Минимальное давление на входе, МПа (кгс/см²) |
0,16 (1,6) |
| Номинальное рабочее давление, МПа (кгс/см²) |
1,0 (10) |
Расход воздуха при давлении на выходе 0,63 МПа (6,3 кгс/см²), м³/мин:
- максимальный, не менее
- минимальный, не более |
0,25
0,05 |
0,8
0,16 |
2,0
0,16 |
4,0
0,16 |
| Тип рабочей среды |
Сжатый очищенный воздух |
| Диапазон температур эксплуатации |
От -40 °C до +50 °C |
| Тонкость фильтрации (абсолютная) |
40 мкм |
| Присоединительная резьба (стандартная) |
Внутренняя резьба (G), в зависимости от модификации |
Внешний вид, габариты и масса
Блок ПБК17.16 отличается компактным модульным исполнением. Все компоненты смонтированы на общей раме или кронштейне, что упрощает установку и подключение. Ниже представлены габаритные изображения и расположение элементов блоков разных модификаций. Как видно, компоновка блока ПБК может варьироваться.

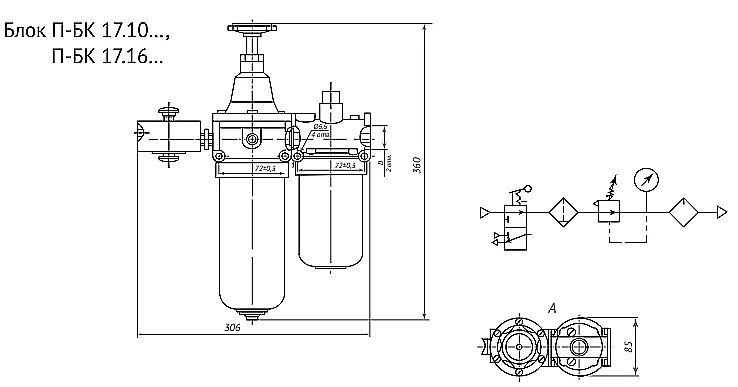

Изображение: Габаритные размеры блока ПБК17.16, вид с разных сторон.
Основные габаритные параметры
| Параметр |
Значение (ориентировочно) |
| Масса блока (в сборе) |
От 2.5 до 8 кг (в зависимости от комплектации) |
| Габаритные размеры (Ш×В×Г) |
~200×300×150 мм (зависит от модификации) |
| Код ТН ВЭД |
8421 39 000 0 (Аппараты для фильтрования или очистки жидкостей или газов) |
| Условный проход (для модели ПБК17.16) |
Ду 16 мм |
Принцип работы и температурный режим
Принцип работы блока П-БК 17.16 последовательный. Сжатый воздух от источника поступает на входной клапан, который предотвращает обратный поток. Далее воздух проходит через фильтр-регулятор, где очищается от твердых частиц и конденсата, а давление снижается до рабочего значения, установленного оператором. После очистки и регулировки воздух попадает в маслораспылитель, где насыщается мельчайшими каплями масла для смазки пневмооборудования. Реле давления и предохранительный клапан обеспечивают безопасность и автоматизацию работы системы. Блок ПБК17.16 рассчитан на эксплуатацию в широком температурном диапазоне от -40°C до +50°C, что соответствует климатическому исполнению УХЛ4 и позволяет использовать его в большинстве регионов Казахстана круглый год.
Область применения и оборудование
Блок подготовки воздуха ПБК17.16 нашел широкое применение в различных отраслях промышленности Казахстана. Его используют везде, где требуется чистый, отрегулированный по давлению и смазанный сжатый воздух:
- В машиностроении и металлообработке: для питания пневматических прессов, заклепочников, шлифмашинок, гайковертов.
- На деревообрабатывающих и мебельных производствах: для работы пневмоинструмента.
- В нефтегазовой отрасли: на ремонтно-механических предприятиях, в инструментальных цехах.
- На железнодорожном транспорте и в автосервисах: для обслуживания подвижного состава и автомобилей.
- В строительстве: для питания отбойных молотков, пескоструйных аппаратов, краскопультов.
Использование блока ПБК продлевает срок службы дорогостоящего пневмоинструмента в 2-3 раза, предотвращая износ из-за загрязнений и «сухой» работы.
Состав ремкомплекта и запасные части
Для обеспечения долговечной и бесперебойной работы блока ПБК17.16 рекомендуется периодически проводить техническое обслуживание и замену расходных элементов. Обычно в ремкомплект или список часто заменяемых деталей входят:
| Наименование элемента / узла |
Описание |
Типовая неисправность |
| Фильтрующий элемент (картридж) |
Сменный фильтрующий патрон для фильтра-/влагоотделителя |
Загрязнение, повышение сопротивления, снижение расхода воздуха |
| Уплотнительные кольца и манжеты |
Набор резиновых или полиуретановых уплотнений для клапанов и соединений |
Потеря эластичности, утечка воздуха |
| Мембрана регулятора давления |
Диафрагма в фильтр-регуляторе |
Разрыв, потеря герметичности, невозможность регулировки давления |
| Смотровое стекло маслораспылителя |
Прозрачная колба для контроля уровня масла |
Трещины, помутнение, потеря прозрачности |
| Игольчатый клапан распылителя |
Регулировочная игла дозатора масла |
Износ, засорение, неправильная дозировка |
| Пружина предохранительного клапана |
Пружина, задающая давление срабатывания |
Усталость металла, изменение жесткости, несрабатывание или постоянная утечка |
Все эти компоненты можно приобрести отдельно или в составе ремкомплекта для оперативного восстановления работоспособности вашего блока ПБК.
Условное обозначение модели и пример заказа
Модель ПБК17.16-Блок П-БК 17.16 УХЛ4 имеет следующую расшифровку:
- ПБК – Пневмоблок комплексный (или Пневматический блок комбинированный).
- 17.16 – Условное обозначение модели и, вероятно, серии.
- УХЛ4 – Климатическое исполнение: для умеренного и холодного климата, категория размещения 4 (в закрытых помещениях с искусственным регулированием условий).
- Ду=16мм – Условный проход, диаметр присоединительного патрубка.
- В описании также указан конкретный состав: входной 3-х линейный клапан, фильтр-регулятор, маслораспылитель.
Таким образом, при заказе необходимо четко указать полное обозначение и необходимую комплектацию.
Пример заказа: «ПБК17.16-Блок П-БК 17.16 УХЛ4, Ду=16мм, комплектация: входной клапан, фильтр-регулятор, маслораспылитель».
Для оформления заказа или консультации воспользуйтесь формой заказа на сайте Гидротех.
Часто задаваемые вопросы (FAQ)
Как выбрать правильную модификацию блока ПБК17.16?
Выбор зависит от трех основных параметров: требуемой производительности (расхода воздуха в м³/мин), входного давления от вашего компрессора и необходимого набора функций. Базовая модель ПБК17.16 с Ду 16 мм подходит для большинства средних пневмоинструментов. Если нужна дополнительная очистка от влаги – заказывайте с фильтром-влагоотделителем. Для автоматизации системы необходим модуль с реле давления.
Какие условия эксплуатации и срок службы у блока ПБК17.16 УХЛ4?
Блок рассчитан на работу со сжатым осушенным воздухом в диапазоне температур от -40°C до +50°C. Срок службы при своевременном техническом обслуживании (замене фильтров, масла, уплотнений) составляет 7-10 лет. Длительность работы напрямую зависит от чистоты подаваемого воздуха и нагрузки.
Как осуществляется доставка по Казахстану и сроки поставки?
Мы осуществляем оперативную доставку оборудования блок ПБК во все регионы Казахстана, включая Астану, Алматы, Шымкент, Караганду, Актобе, Тараз, Павлодар, Усть-Каменогорск и другие города. Сроки поставки зависят от наличия на складе в Костанае и составляют от 1-3 дней при наличии до 10-14 дней под заказ. Также возможна отправка в страны СНГ.
Совместим ли блок ПБК17.16 с моим существующим пневмооборудованием и компрессором?
Да, при соблюдении основных условий: условный проход (Ду) должен соответствовать диаметру ваших трубопроводов, рабочее давление компрессора должно быть не ниже минимального входного давления блока (0,16 МПа) и не выше номинального (1,0 МПа). Стандартные присоединительные размеры – резьба G (дюймовая трубная). Для точного подбора рекомендуем обратиться к нашим специалистам через Контакты.
