Блок кондиционирования ПБК06.16, также известный как П-БК 06.16(10), представляет собой компактную и функциональную сборку модульных устройств (таких как П-МК04, П-МК09 и П-КАП16-2) для комплексной подготовки сжатого воздуха. Данный блок кондиционирования эффективно очищает, регулирует давление, смазывает воздушный поток и защищает систему от аварийного превышения давления, что делает его незаменимым узлом в современных промышленных пневматических системах на предприятиях Казахстана.
Назначение и состав пневмоблока П-БК 06.16
Основное назначение блока кондиционирования ПБК06.16 – обеспечение работоспособности и долговечности пневматических инструментов и исполнительных механизмов. В зависимости от конкретной модификации, блок может включать в себя следующие аппараты:
- Входной вентиль с функцией обратного клапана (П-МК07) – обеспечивает подачу и запирание потока воздуха, предотвращает обратный ход среды.
- Фильтр-регулятор (П-МК04) – очищает воздушный поток от механических примесей с абсолютной тонкостью фильтрации 40 мкм и регулирует давление на выходе до требуемого значения.
- Маслораспылитель (П-МК06) – дозированно подает смазочный материал в воздушную магистраль для уменьшения трения и износа пневмооборудования.
- Реле давления (П-МК09) – автоматически управляет работой компрессора, поддерживая давление в заданном диапазоне 0,16–1,0 МПа.
- Предохранительный клапан (П-КАП16-2) – срабатывает при достижении давления 0,5–0,7 МПа, защищая систему от разрушения.
- Фильтр-влагоотделитель – удаляет из воздуха капельную влагу, обеспечивая степень влагоотделения не менее 95%.
Жаңа жұмысшы пневмоблок П-БК 06.16-ның қалай жұмыс істейтінін сұрайды. Оған тәжірибелі слесарь былай дейді: «Бұл блок кондиционирования қысқан ауаны «тазартады», қысымды түзетеді және майлайды – жоғары сапалы қысқан ауаны қамтамасыз етеді!» – «Әйтеуір, ауа таза болса, онда неге естілетіндей шығу керек?» – деп сұрайды жаңа жұмысшы.
«Бұл сенің құлағыңды тазартатынын емес, ол сенің құлалы келажағыңды тазартатынын білдіреді!» – деп күледі слесарь.
Технические характеристики блока ПБК
Технические параметры блока кондиционирования ПБК06.16 варьируются в зависимости от условного прохода (Ду). Ниже представлена сводная таблица ключевых характеристик для модификаций Ду 6, 10, 16 и 25 мм.
| Параметр |
Ед. изм. |
Значения для условного прохода (Ду) |
|
|
6 |
10 |
16 |
25 |
| Минимальное давление на входе |
МПа (кгс/см²) |
0,16 (1,6) |
| Номинальное рабочее давление |
МПа (кгс/см²) |
1,0 (10) |
| Диапазон температур рабочей среды |
°C |
От +5 до +60 |
| Тип рабочей среды |
- |
Сжатый воздух, инертные газы |
Расход воздуха при давлении на выходе 0,63 МПа (6,3 кгс/см²):
- максимальный, не менее
- минимальный, не более |
м³/мин |
0,25
0,05 |
0,8
0,16 |
2,0
0,16 |
4,0
0,16 |
Принцип работы пневмоблока П-БК-06.16
Блок кондиционирования ПБК06.16 работает по следующему принципу: сжатый воздух от компрессора поступает на входной вентиль. После этого поток последовательно проходит через фильтр-влагоотделитель, где удаляется основная влага и крупные частицы, затем через фильтр-регулятор (П-МК04), который обеспечивает тонкую очистку и точное регулирование давления. При необходимости воздух обогащается масляным аэрозолем в маслораспылителе. Давление в системе контролируется реле (П-МК09), которое включает/выключает компрессор. В случае опасного роста давления срабатывает предохранительный клапан (П-КАП16-2).
Рис. 1. Пневмосхема работы блока кондиционирования П-БК-06.16 и П-БК-06.10, показывающая последовательность подключения модулей.
Конструкция, габариты и условное обозначение
Конструкция блока кондиционирования П-БК 06.16 является модульной и базируется на компонентах линейки П-МК. Это позволяет гибко комплектовать блок под конкретные требования заказчика. Габаритные размеры и внешний вид представлены на изображениях ниже.

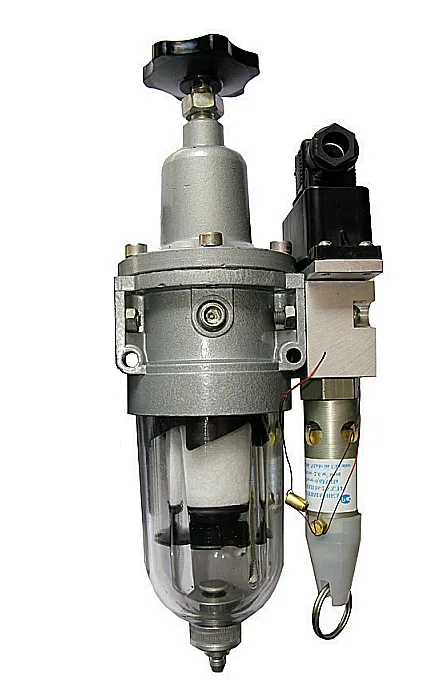

Вид спереди на блок кондиционирования П-БК 06.16, П-БК 06.10 |

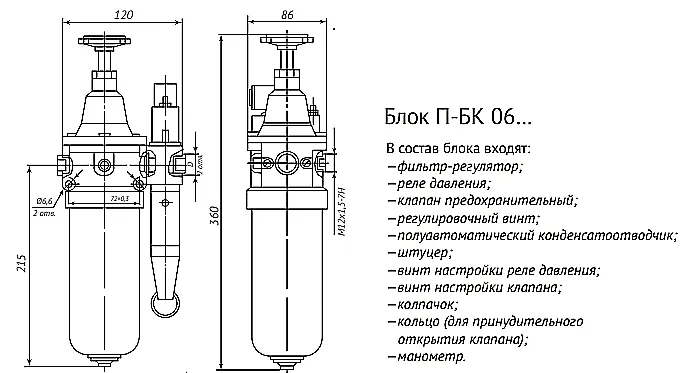

Вид сбоку на блок ПБК06.16 с указанием присоединительных размеров |
Габаритные и присоединительные размеры, вес
Общие габаритные размеры варьируются в зависимости от количества установленных модулей, но типовые блоки имеют компактное исполнение для монтажа в стандартные шкафы управления. Присоединение – резьбовое (внутренняя/наружная резьба G1/4”, G3/8”, G1/2” в зависимости от Ду).
| Модель блока кондиционирования |
Условный проход (Ду), мм |
Присоединительная резьба |
Примерная масса, кг |
Код ТН ВЭД |
| П-БК 06.16 |
6 |
G1/4" |
~0.8 - 1.2 |
8414 90 000 0 |
| П-БК 10.16 (П-БК 06.10) |
10 |
G3/8" |
~1.0 - 1.5 |
8414 90 000 0 |
| П-БК 16.16 |
16 |
G1/2" |
~1.5 - 2.2 |
8414 90 000 0 |
Область применения и совместимое оборудование
Блок кондиционирования ПБК06.16 находит широкое применение в различных отраслях промышленности Казахстана и СНГ для обеспечения работы пневмосистем. Он используется на:
- Станках с ЧПУ и промышленных роботах.
- Линиях автоматической упаковки и фасовки.
- Пневматических прессах, перфораторах, дрелях.
- Контрольно-измерительной аппаратуре и приборах.
- Пневмозапорной арматуре и цилиндрах.
Данный блок кондиционирования совместим с большинством промышленных поршневых и винтовых компрессоров, работающих в указанном диапазоне давлений и производительности.
Ремкомплекты и запасные части
Для долгосрочной и бесперебойной эксплуатации блока кондиционирования ПБК06.16 рекомендуется иметь в наличии сменные элементы. Чаще всего требуют замены фильтрующие элементы фильтра (П-МК04) и картриджи маслораспылителя. В стандартный ремкомплект могут входить:
| Наименование запчасти |
Для модуля |
№ чертежа/артикула |
| Фильтрующий элемент (сменный картридж) |
П-МК04 |
по запросу |
| Уплотнительные кольца (комплект) |
Все модули |
по запросу |
| Мембрана реле давления |
П-МК09 |
по запросу |
| Пружина предохранительного клапана |
П-КАП16-2 |
по запросу |
| Смотровое стекло маслораспылителя |
П-МК06 |
по запросу |
Примеры заказа оборудования
Для заказа блока кондиционирования ПБК06.16 необходимо указать базовую модель и требуемую комплектацию. Манометр (например, МТ-2И) обычно поставляется отдельно.
- Пример 1: ПБК06.16-Блок кондиционирования П-БК 06.16(10) в комплектации: П-МК04 (фильтр-регулятор) + П-МК09 (реле давления) + П-КАП16-2 (предохранительный клапан).
- Пример 2: ПБК06.10 с дополнительным модулем П-МК06 (маслораспылитель).
- Пример 3: П-БК 06.16 базовый (без манометра) с подключением G1/4".
Сделать заказ и уточнить наличие можно на нашем сайте Гидротех или связавшись с менеджерами по контактам в разделе Контакты.
Поставки по Казахстану и СНГ от Гидротех
Компания Гидротех является надёжным поставщиком промышленного пневмооборудования в Казахстане. Мы осуществляем поставки блока кондиционирования ПБК06.16 и других модификаций серии П-БК во все регионы страны, включая Астану, Алматы, Шымкент, Караганду, Актобе, Тараз, Павлодар, Усть-Каменогорск, а также в страны СНГ. Наш специализированный сайт https://gidro777.kz/ предлагает полный каталог продукции, техническую поддержку и оперативную доставку.
Часто задаваемые вопросы (FAQ)
Ответы на самые распространенные вопросы о блоке кондиционирования ПБК06.16.
Как выбрать нужную модификацию блока кондиционирования П-БК?
Выбор зависит от требуемого расхода воздуха (м³/мин) и диаметра трубопровода. Ориентируйтесь на таблицу производительности: для малых расходов (до 0.25 м³/мин) подойдёт Ду6, для средних (до 0.8 м³/мин) – Ду10, для более мощных систем – Ду16 или Ду25.
Каковы сроки поставки и доставки по Казахстану?
Стандартные позиции, такие как блок кондиционирования ПБК06.16, часто есть в наличии на складе в Костанае. Доставка в основные города (Астана, Алматы) занимает 2-5 рабочих дней. Под заказ сроки уточняются индивидуально.
Какие условия эксплуатации и температурный режим для блока?
Блок кондиционирования ПБК06.16 предназначен для работы со сжатым воздухом температурой от +5°C до +60°C в закрытых помещениях, защищённых от прямого воздействия атмосферных осадков. Влажность окружающего воздуха не должна превышать 80%.
Совместим ли блок П-БК 06.16 с моим существующим оборудованием и компрессором?
Да, блок совместим с большинством промышленных компрессоров при условии соответствия давлений и присоединительных размеров. Необходимо убедиться, что давление на входе в блок не ниже 0,16 МПа, а присоединительная резьба (G1/4", G3/8" и т.д.) соответствует вашей системе.
Пневмоблок ПБК06.16-Блок кондиционирования – это проверенное решение для качественной подготовки воздуха на вашем производстве в Казахстане. Обращаясь к поставщику Гидротех, вы получаете не только качественное оборудование, но и техническую консультацию, гарантийную поддержку и быструю доставку в любой город нашей страны.
