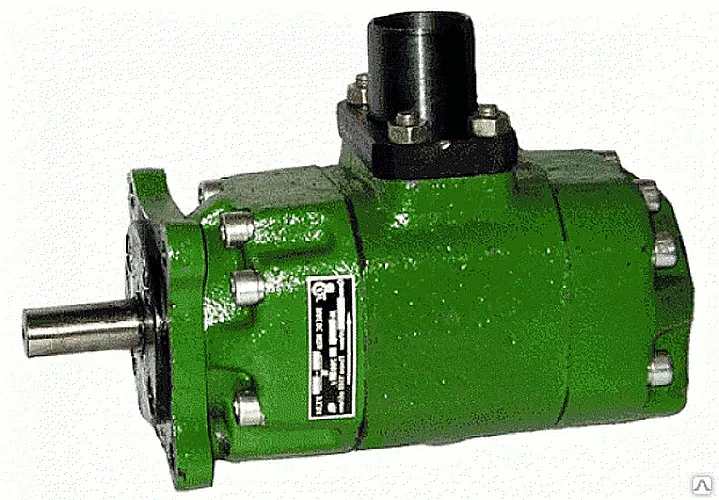

Насос пластинчатый НПл 45-5/16 — это высокотехнологичное гидравлическое оборудование, предназначенное для создания стабильного потока минеральных масел в промышленных гидросистемах Казахстана. Модель НПл 45-5/16 известна своей надежностью в условиях высоких нагрузок, характерных для металлургических комбинатов, машиностроительных предприятий и обрабатывающих центров. Данный агрегат обеспечивает эффективную работу станков с ЧПУ, прессов и подъемно-транспортного оборудования благодаря своей конструкции и техническим параметрам.
Описание и назначение
Насос пластинчатый НПл 45-5/16 представляет собой двухпоточный гидравлический агрегат с фиксированной подачей. Его основное назначение — преобразование механической энергии вращения вала в энергию потока гидравлической жидкости. Данная модель отличается компактностью, низким уровнем шума и высокой энергоэффективностью, что особенно важно для современных производств, стремящихся к оптимизации энергозатрат. Именно насос пластинчатый НПл 45-5/16 часто выбирают для замены морально устаревших аналогов серий Г12-2 и БГ12-2 на предприятиях Казахстана.
Вес и габаритные размеры Насос пластинчатый НПл 45-5/16
Одним из ключевых преимуществ данного агрегата являются его небольшие размеры при высокой производительности. Масса насоса составляет 18,5 кг, что упрощает его монтаж и интеграцию в существующие системы. Габаритные размеры (длина × ширина × высота) равны 280×200×180 мм. Присоединение к гидросистеме осуществляется через стандартизированный фланец по ГОСТ 12815-80, что гарантирует совместимость с большинством отечественного и казахстанского оборудования. Код ТН ВЭД для данной продукции — 8413.50.000, что важно при таможенном оформлении поставок в страны СНГ.
| Параметр | Значение |
|---|
| Масса (сухой вес) | 18,5 кг |
| Габаритные размеры (Д×Ш×В) | 280×200×180 мм |
| Код ТН ВЭД | 8413.50.000 |
| Климатическое исполнение | УХЛ4 |
Бір инженер коллегасына сұрайды: "Сенің гидро жүйең неге әбден тыныш жұмыс істейді?" — "Өйткені менде Насос пластинчатый НПл 45-5/16 орнатылған, ол майды құбырдың ішінде таза жылдамдықпен айдайды!"
Технические характеристики и параметры
При выборе промышленного оборудования крайне важны его технические показатели. Насос пластинчатый НПл 45-5/16 рассчитан на работу в тяжелых условиях, о чем говорят его характеристики.
| Параметр | Значение |
|---|
| Номинальное рабочее давление, МПа | 16 |
| Номинальная подача (производительность), л/мин | 56,7 / 5,3 (по двум потокам) |
| Рабочий объем на один оборот, см³/об | 45,0 / 5,0 |
| Номинальная частота вращения вала, об/мин | 1500 |
| Тип рабочей среды | Минеральные гидравлические масла (ИГП-38, ВНИИ НП-403) |
| Диапазон температур рабочей среды, °С | -10...+60 |
| Требуемая тонкость фильтрации масла, мкм | 25 |
| Диапазон кинематической вязкости, мм²/с | 25-213 |
| Присоединительные размеры фланца | По ГОСТ 12815-80 |
Расчетный ресурс насоса пластинчатого НПл 45-5/16 составляет не менее 5000 часов при строгом соблюдении условий эксплуатации, включая температурный режим и чистоту рабочей жидкости.
Принцип работы и конструктивные особенности
Принцип работы насоса пластинчатого НПл 45-5/16 основан на использовании вращающегося ротора с подвижными пластинами, размещенными в радиальных пазах. При вращении вала под действием центробежной силы и давления питающей жидкости пластины выдвигаются из пазов ротора и прижимаются к внутренней поверхности статора (корпуса). В результате между ротором, статором, пластинами и боковыми распределительными дисками образуются герметичные рабочие камеры.
В зоне всасывания объем этих камер увеличивается, создавая разрежение и втягивая масло. В зоне нагнетания объем камер уменьшается, что приводит к повышению давления и вытеснению масла в напорную магистраль системы. Двухпоточная конструкция позволяет одному агрегату обслуживать сразу два независимых или взаимосвязанных контура гидропривода, что повышает эффективность и компактность всей системы.
Температурный режим работы и срок службы
Для обеспечения длительного срока службы насоса пластинчатого НПл 45-5/16 крайне важно соблюдать температурный режим эксплуатации. Оптимальный диапазон температур рабочей жидкости — от -10°С до +60°С. При использовании рекомендованных масел (например, ИГП-38 или ВНИИ НП-403) и поддержании чистоты на уровне 25 микрон ресурс может достигать 8000 часов. Срок службы самого агрегата при регулярном техническом обслуживании (замена фильтров, контроль состояния уплотнений и пластин) часто превышает 8 лет.
Область применения и совместимое оборудование
Благодаря высокой надежности и стабильным параметрам насос пластинчатый НПл 45-5/16 широко применяется в различных отраслях промышленности Казахстана, особенно там, где требуются нерегулируемые гидроприводы с высоким давлением.
Чертеж с размерами Насос пластинчатый НПл 45-5/16, вид сбоку и спереди.
- Металлообработка: Гидравлические системы токарных, фрезерных и шлифовальных станков с ЧПУ, таких как 1К62, 16К20.
- Кузнечно-прессовое оборудование: Ковочные и штамповочные прессы, литейные машины.
- Металлургия: Станы горячей прокатки, вспомогательные механизмы.
- Деревообработка: Промежуточные приводы гидравлических прессов.
- Подъемно-транспортное оборудование: Гидроприводы крановых установок и манипуляторов.
Насос пластинчатый НПл 45-5/16 является прямым модернизационным аналогом для замены устаревших моделей серий Г12-2, БГ12-2 и 8Г12-24АМ.
Условное обозначение и расшифровка модели
Маркировка НПл 45-5/16 имеет четкую и логичную структуру, позволяющую инженерам и технологам быстро понять основные параметры агрегата.
- НПл — Насос Пластинчатый. Указывает на тип конструкции и принцип действия.
- 45 — Рабочий объем первой (основной) секции, выраженный в кубических сантиметрах на один оборот (см³/об).
- 5 — Рабочий объем второй (дополнительной) секции, см³/об.
- 16 — Номинальное рабочее давление, МПа.
Добавочный индекс УХЛ4 в полном обозначении означает, что насос предназначен для эксплуатации в условиях умеренного и холодного климата (Категория размещения 4 — в закрытых помещениях с искусственным климатом). Таким образом, насос пластинчатый НПл 45-5/16 идеально подходит для климатических условий большинства регионов Казахстана.
Габаритные, присоединительные размеры и схема подключения
Для правильного монтажа и проектирования гидросистемы необходимы точные присоединительные размеры. Фланец насоса пластинчатого НПл 45-5/16 выполнен по ГОСТ 12815-80, что гарантирует универсальность подключения. Диаметр входного вала составляет 28 мм, что позволяет использовать стандартные муфты.
Принципиальная схема подключения Насос пластинчатый НПл 45-5/16 к магистралям высокого и низкого давления.
Комплект поставки и запчасти (ремкомплект)
Базовая поставка насоса пластинчатого НПл 45-5/16 включает сам агрегат и паспорт изделия. Для поддержания высокой работоспособности рекомендуется иметь запас наиболее подверженных износу элементов (ремкомплект).
| Наименование запчасти / элемента | Назначение | Примечание |
|---|
| Комплект пластин (набор) | Основные рабочие органы | Наиболее изнашиваемая часть, рекомендуется к замене при падении производительности |
| Комплект уплотнений вала (сальник) | Герметизация вала | Требует замены при появлении течи масла |
| Распределительные диски | Формирование рабочих камер | Изнашиваются при работе на загрязненных маслах |
| Пружины пластин | Прижим пластин на начальном этапе вращения | Редко выходят из строя |
Все запчасти для насоса пластинчатого НПл 45-5/16 можно заказать отдельно у поставщика.
Примеры заказа и спецификации
Производственные предприятия часто заказывают оборудование под конкретные задачи. Вот несколько типичных примеров:
- Завод в Алматы приобрел 5 единиц насоса пластинчатого НПл 45-5/16 для модернизации гидравлической линии прессового оборудования. Доставка заняла 3 рабочих дня.
- Машиностроительное предприятие в Караганде заказало комплект из 8 насосов с левым вращением вала для новой сборочной линии. Спецификация была подготовлена совместно с нашими инженерами.
- Сервисная компания из Астана сделала оптовый заказ на 12 единиц насоса пластинчатого НПл 45-5/16 для создания складского резерва и последующего сервисного обслуживания станков на предприятиях региона.
Почему выбирают бренд Гидротех в Казахстане
Компания Гидротех является проверенным поставщиком промышленного гидравлического оборудования на рынке Казахстана и стран СНГ. Мы специализируемся на подборе, поставке и технической поддержке гидравлических компонентов, включая надежный насос пластинчатый НПл 45-5/16. Наши специалисты готовы проконсультировать вас по вопросам интеграции, совместимости и эксплуатации. Мы обеспечиваем прямые поставки с завода-изготовителя, что гарантирует оригинальное качество и конкурентные цены.
Мы осуществляем доставку насосов пластинчатых НПл 45-5/16 во все города Казахстана, включая Астану, Алматы, Шымкент, Караганду, Актобе, Тараз, Павлодар, Усть-Каменогорск, а также в другие страны СНГ. Для оформления заказа или получения консультации свяжитесь с нами через страницу Контакты.
Часто задаваемые вопросы (FAQ)
Вопрос: Как правильно выбрать модификацию НПл для замены старого насоса на нашем станке в Шымкенте?
Ответ: Для корректного подбора необходимо знать модель заменяемого оборудования, его марку насоса, рабочие давление и расход. Вы можете прислать данные нашим специалистам (указать на шильдике), и мы подберем точный аналог, которым часто является именно насос пластинчатый НПл 45-5/16.
Вопрос: Какие сроки поставки насоса НПл 45-5/16 в города Казахстана, например, в Павлодар?
Ответ: При наличии на складе в Костанае отгрузка осуществляется в день заказа. Срок доставки транспортной компанией в Павлодар составляет 2-4 рабочих дня. Под заказ срок изготовления — от 10 рабочих дней.
Вопрос: Можно ли использовать насос НПл 45-5/16 с маслами, отличными от рекомендованных (например, импортными аналогами)?
Ответ: Да, при условии соответствия ключевых параметров: тип жидкости — минеральное масло для гидросистем, кинематическая вязкость в диапазоне 25-213 мм²/с и класс чистоты не ниже требуемого (25 мкм).
Вопрос: Нуждается ли насос НПл 45-5/16 в специальной обкатке после установки?
Ответ: Да, рекомендована щадящая обкатка в течение первых 2-3 часов работы. Она заключается в запуске системы без нагрузки на номинальных оборотах с циркуляцией масла через фильтр для удаления возможных частиц и адаптации пластин.
