Если вам требуется надежный и производительный источник смазочного потока для стационарных машин, обратите внимание на шестеренные насосы серии Г11. Эти проверенные временем агрегаты, включающие модели Г11, АГ11, БГ, ВГ11, СВ-В, являются основой систем централизованной смазки на многих промышленных предприятиях Казахстана. Насос шестеренный данного типа характеризуется высокой надежностью, стабильной производительностью и простотой монтажа, что делает его востребованным в условиях как континентального климата Павлодара, так и в цехах горнодобывающих предприятий Усть-Каменогорска.
Описание и назначение серии насосов шестеренных Г11
Серия насос шестеренный Г11 представляет собой линейку агрегатов, предназначенных для перекачивания минеральных масел вязкостью от 10 до 400 мм²/с в системах смазки станков, прессов, прокатного и другого промышленного оборудования. Универсальность данных устройств позволяет успешно применять их в гидравлических системах, где требуется создание постоянного давления рабочей жидкости. Основная задача насоса Г11 – обеспечение бесперебойной подачи смазочного материала к трущимся узлам машин, тем самым увеличивая их ресурс и надежность.
Ключевым преимуществом серии шестеренный насос Г11 является модульная конструкция, которая предлагает различные варианты исполнения для адаптации под конкретные условия монтажа. Будь то установка на лапах, фланцевое крепление или готовый агрегат с электродвигателем – вы всегда найдете подходящее решение. Шестеренный насос Г11 спроектирован для долгосрочной эксплуатации в диапазоне температур рабочей жидкости от +10°C до +55°C, что идеально подходит для климатических условий большей части Казахстана. Для обеспечения чистоты перекачиваемой среды рекомендуется устанавливать фильтры тонкостью не более 40 мкм.
Шестеренный насос Г11 работает как шуба (тон) – надежно защищает оборудование, но если его кормить грязным маслом (ербек), то и сам быстро выйдет из строя. Помните: чистый май – долгий век насоса Г11! (Каз. пословица: Таза май – узак омыр).
Расшифровка условного обозначения и кодировка моделей
Понимание маркировки серии насос шестеренный Г11 критически важно для правильного подбора оборудования. Код модели несет в себе всю информацию о типе, исполнении и производительности агрегата. Вот базовые элементы структуры обозначения:
Г – базовое обозначение насоса шестеренного с креплением на лапах.
АГ – насос шестеренный с креплением на фланец малого размера.

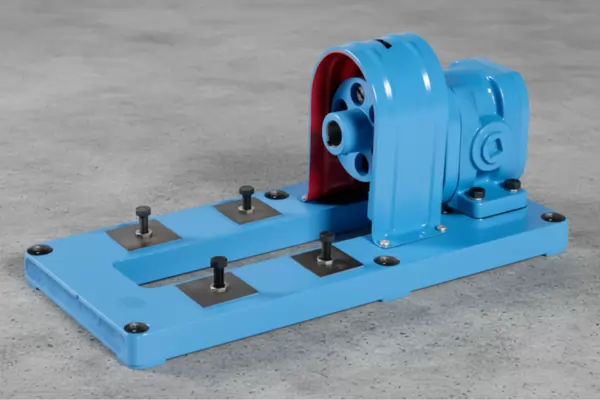

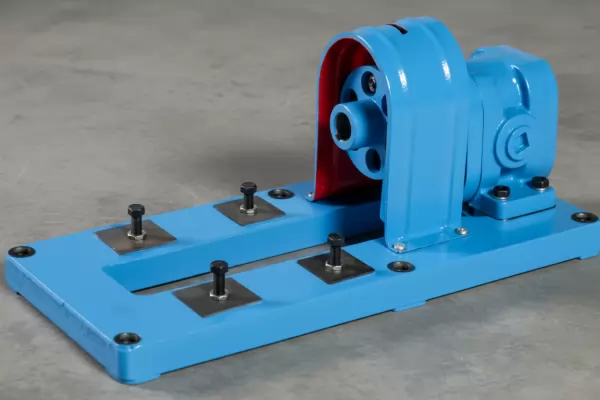

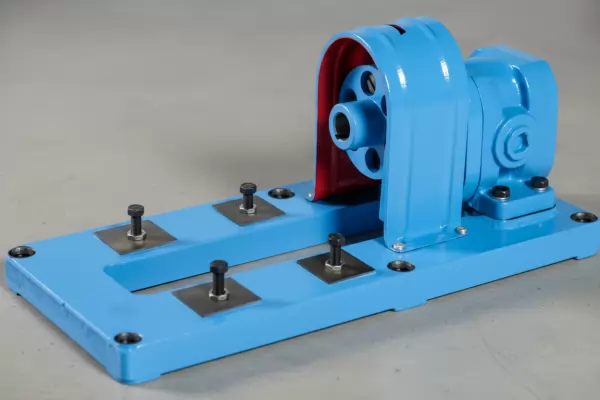

БГ – готовый насосный агрегат, включающий двигатель, с креплением на лапах или общей платформе.
ВГ – агрегат шестеренный с фланцевым креплением.
ДБГ – агрегат (полуагрегат) без электродвигателя, но на лапах или платформе, часто используется как сборочная единица.
Г11 – сама серия.
—11 или —21, —22 и т.д. – габарит и модификация. Цифры после дефиса указывают на рабочий объем и, соответственно, производительность. Например, первая цифра «1» означает первый габарит (малая подача), «2» – второй габарит (подача до 100 л/мин).
Пример: БГ11-24А – это агрегат шестеренный с электродвигателем, второй габарит, модификация «4» (рабочий объем 40 см³), исполнение «А». Понимая эту маркировку, специалисты в Актобе или Таразе могут точно определить, какой именно насос шестеренный Г11 им необходим.
Обзор и сравнение моделей серии Г11
Линейка насосов Г11 включает два основных габарита, отличающихся производительностью и размерами. Первый габарит (обозначение вида Г11-11) предназначен для систем с малым расходом масла, его подача составляет всего 5 и 8 л/мин. Второй габарит (Г11-2Х, где Х=1-5) охватывает более широкий спектр применений с подачей от 9 до 133 литров в минуту. Такое деление позволяет оптимально подобрать насос шестеренный под конкретную задачу, что особенно важно для оптимизации затрат на предприятиях в Караганде или Шымкенте.

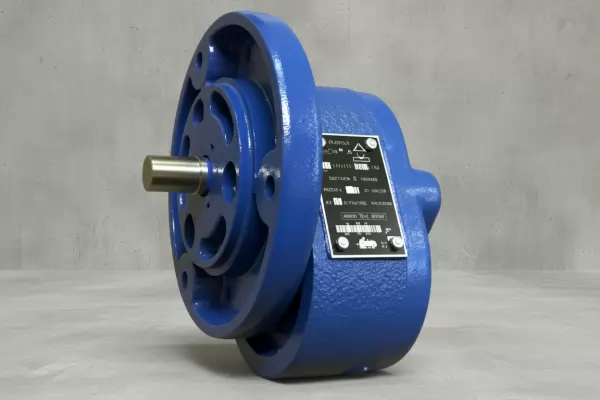

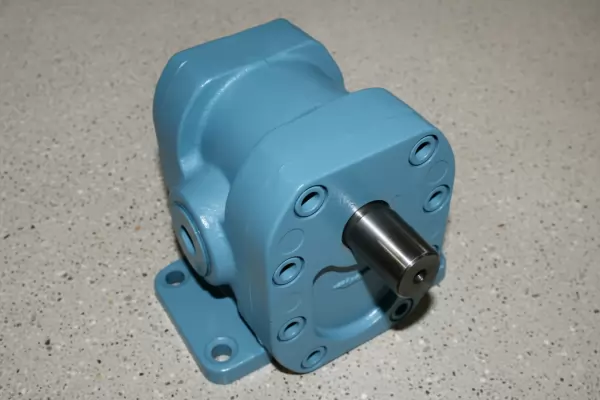

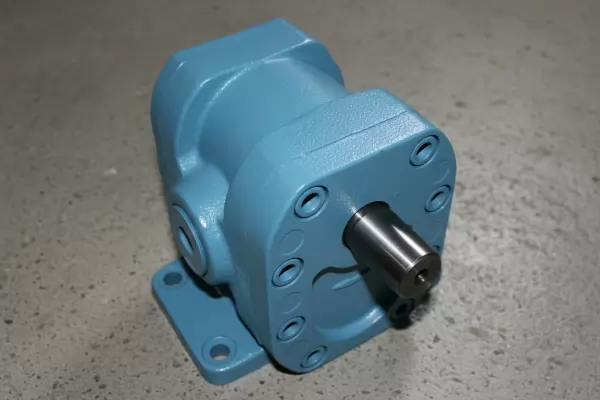

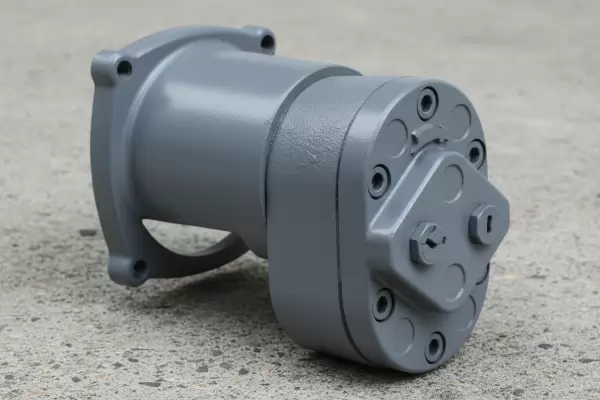

Насос шестеренный Г11-11 и АГ11-11 первого габарита с фланцевым и лаповым креплением.

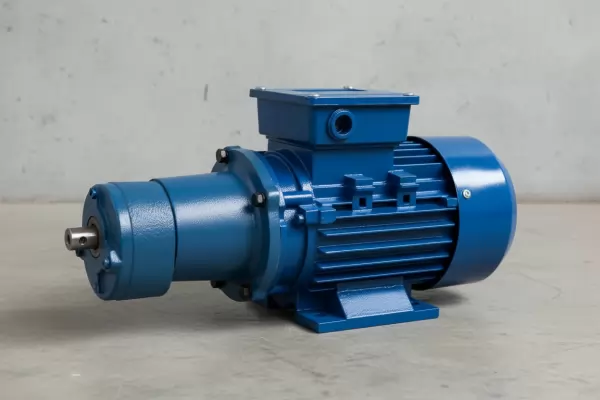

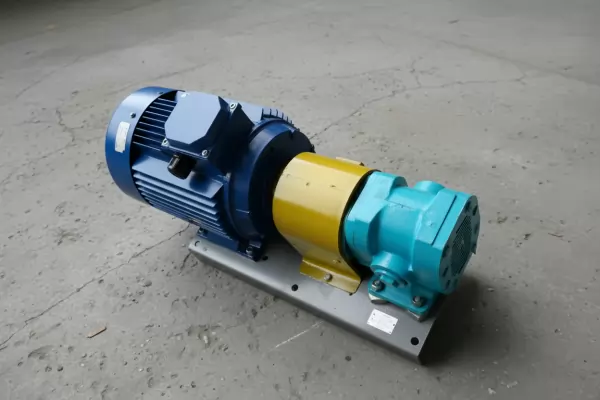

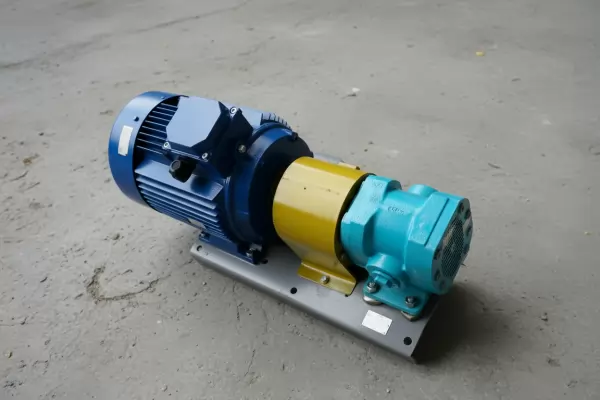

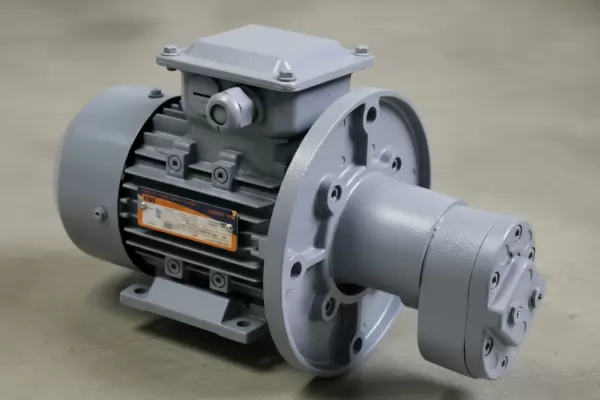

Насосы шестеренные Г11-22, Г11-23, Г11-24 второго габарита в сборе с двигателем.
Вот сводная таблица с ключевыми техническими параметрами и массогабаритными характеристиками для наглядного сравнения:
| Параметр |
Первый габарит (Г11-11) |
Второй габарит (Г11-2Х) |
| Код ТН ВЭД |
8413 60 310 0 |
| Диапазон подачи, л/мин |
5 – 8 |
9 – 133 |
| Номинальное давление, МПа |
0.5 |
2.5 |
| Максимальное давление, МПа |
0.6 |
3.0 |
| Масса насоса (примерно), кг |
2.2 – 3.5 |
2.8 – 16.0 |
| Габаритный размер LxHxD, (пример), мм |
≈ 350x170x210 (для БГ11) |
Зависит от модели и исполнения |
| Диапазон рабочих температур жидкости, °C |
+10 … +55 |
| Тип рабочей среды |
Минеральные и индустриальные масла (вязкость 10-400 мм²/с) |
Технические характеристики и принцип работы
Сердцем любого насоса шестеренного Г11 является пара шестерен – ведущая и ведомая, находящиеся в плотном зацеплении внутри корпуса. Принцип работы основан на изменении объема полостей между зубьями. При вращении шестерен в зоне всасывания зубья выходят из зацепления, объем камеры увеличивается, создается разрежение, и масло из питающей магистрали заполняет образовавшуюся полость. Затем масло переносится во впадинах по периметру корпуса в зону нагнетания. Здесь зубья снова входят в зацепление, объем камеры уменьшается, и масло вытесняется в напорную линию под давлением.
Этот простой и надежный механизм обеспечивает равномерную, практически пульсационную подачу масла, что является ключевым требованием для систем смазки ответственных узлов. Все модели шестеренного насоса Г11 имеют правое направление вращения ведущего вала (если смотреть со стороны привода) и соединяются с электродвигателем через упругую муфту. Муфта компенсирует возможные перекосы валов, вибрации и ударные нагрузки, защищая как двигатель, так и сам насос. Рабочий ресурс устройства при соблюдении условий эксплуатации (чистота масла, соблюдение температурного режима) составляет не менее 7100 часов.
Детальные таблицы характеристик насосов и агрегатов
Технические характеристики насосов шестеренных Г11, ДБГ11-2Х, БГ11-2Х (второй габарит)
|
Насос шестеренный
|
Г11-21
|
Г11-22А
|
Г11-22
|
Г11-23А
|
Г11-23
|
Г11-24А
|
Г11-24
|
Г11-25А
|
Г11-25
|
|
БГ11-21
|
БГ11-22А
|
БГ11-22
|
БГ11-23А
|
БГ11-23
|
БГ11-24А
|
БГ11-24
|
БГ11-25А
|
БГ11-25
|
|
|
|
|
|
|
БГВ11-24А
|
|
|
|
|
Рабочий объем, см³
|
8
|
11.2
|
16
|
22.4
|
29.1
|
40
|
56
|
80
|
100
|
|
Номинальная подача, л/мин
|
9
|
12
|
18
|
26
|
38
|
51.5
|
73
|
105
|
133
|
|
Коэффициент подачи, %
|
>84
|
>76
|
>78
|
>80
|
>82
|
>89
|
>90
|
>91
|
>92
|
|
Коэффициент полезного действия, %
|
>68
|
>54
|
>56
|
>64
|
>68
|
>72
|
>74
|
>76
|
>77
|
|
Давление нагнетания
|
Номинальное
|
2.5 МПа (25 кгс/см²)
|
|
Максимальное
|
3.0 МПа (30 кгс/см²)
|
|
Разрежение на входе, не более: -0.02 МПа (-0.2 кгс/см²)
|
|
Частота вращения, об/мин
|
Номинальная
|
1450
|
|
Максимальная
|
1800
|
|
Минимальная
|
600
|
|
Мощность привода при номинальном давлении, кВт
|
0.55
|
0.9
|
1.3
|
1.7
|
2.2
|
2.9
|
4.0
|
5.5
|
7.1
|
|
Номинальная мощность электродвигателя, кВт
|
0.55
|
1.1
|
1.5
|
2.2
|
|
3.0
|
4.0
|
5.5
|
7.5
|
|
Масса насоса, кг, не более
|
2.8
|
4.3
|
|
8.7
|
|
|
11.0
|
|
16.0
|
|
Масса агрегата (с двигателем), кг, не более
|
20.0
|
25.0
|
30.0
|
40.0
|
42.0
|
47.0 / 95.0
|
55.0
|
|
86.0
|
|
|
Технические характеристики агрегатов шестеренных Г11, АГ11, ДБГ11, БГ11, ВГ11 (первый габарит)
|
Агрегат шестеренный
|
Г11-11
|
|
|
АГ11-11А
|
АГ11-11
|
|
ДБГ11-11А
|
ДБГ11-11
|
|
ВГ11-11А
|
ВГ11-11
|
|
Номинальная подача, л/мин.
|
5
|
8
|
|
Коэффициент подачи, %
|
>74
|
>76
|
|
Давление нагнетания
|
Номинальное
|
0.5 МПа
|
|
Максимальное
|
0.6 МПа
|
|
Давление на входе, МПа
|
Номинальное
|
0.08
|
|
Максимальное
|
0.12
|
|
Частота вращения, об/мин
|
Номинальная
|
1450
|
|
Минимальная
|
600
|
|
Максимальная
|
1800
|
|
Мощность электродвигателя, кВт
|
0.12
|
0.22
|
|
Масса насоса (Г-11), кг
|
2.2
|
|
Габариты насоса (Г-11), мм
|
101x100x86
|
|
Габариты агрегата (БГ-11, ДБГ-11), мм
|
350x170x210
|
|
Габариты агрегата (ВГ-11), мм
|
310x150x195
|
|
Масса агрегата (БГ-11), кг
|
12.5
|
Область применения и совместимое оборудование
Серия насос шестеренный Г11 исторически разработана для нужд станкостроения, поэтому ее основная специализация – системы принудительной смазки металлообрабатывающих станков (токарных, фрезерных, шлифовальных, зубообрабатывающих). Однако надежность и простота конструкции расширили сферу применения. Сегодня данные шестеренные насосы Г11 можно встретить:
- В гидравлических системах кузнечно-прессового оборудования для подачи рабочей жидкости.
- В системах смазки прокатных станов и валков на металлургических комбинатах.
- Как самостоятельные маслостанции (агрегаты БГ, ВГ) в составе смазочных систем конвейеров, дробилок, экструдеров.
- Для перекачивания индустриальных масел и жидкостей с аналогичной вязкостью в технологических процессах.
Климатическое исполнение позволяет использовать насос Г11 в цехах по всему Казахстану, что делает его универсальным решением для поддержания технической готовности парка оборудования.
Комплект поставки и рекомендуемые запасные части (Ремкомплект)
При заказе шестеренного насоса Г11 вы получаете либо сам насос в сборе (исполнения Г, АГ), либо готовый агрегат на раме или фланце (БГ, ВГ). Для агрегатов характерна комплектация электродвигателем, соединительной муфтой и, в некоторых исполнениях, защитным кожухом.
Наиболее изнашиваемые узлы насоса шестеренного, на которые следует обратить внимание при обслуживании и для которых рекомендуется иметь запасные части на складе:
| Название детали | Типичный признак износа | Влияние на работу |
|---|
| Пара шестерен (роторы) | Износ торцов и рабочей поверхности зубьев | Падение производительности и давления, повышение шума |
| Корпусные втулки (подшипники скольжения) | Увеличение зазора, появление задиров | Снижение КПД, возможный перекос вала и заклинивание |
| Уплотнительные манжеты и сальники | Подтекание масла по валу | Потеря рабочей жидкости, загрязнение |
| Уплотнения торцевого зазора | Повышенный внутренний переток масла | Падение давления на выходе, увеличение тока двигателя |
Стандартный ремкомплект для восстановления насоса шестеренного Г11 обычно включает набор уплотнений (манжеты, кольца), пару шестерен и иногда корпусные втулки. Конкретный состав зависит от модели и габарита.
Часто задаваемые вопросы (FAQ)
Как подобрать нужную модификацию насоса Г11 под мою систему смазки?
Для подбора необходимо знать два ключевых параметра: требуемый расход масла (л/мин) и рабочее давление в системе (МПа). Далее обращайтесь к таблицам характеристик на этой странице. Например, для подачи около 38 л/мин при давлении 2.5 МПа подойдет модель Г11-23 или БГ11-23 в сборе с двигателем. Консультанты Гидротех помогут с окончательным выбором.
Каковы сроки поставки насосов серии Г11 в Казахстан?
Мы осуществляем поставки напрямую из Костаная на склад в Казахстане. Наиболее популярные модели (БГ11-2X, Г11-2X) часто есть в наличии. Срок поставки под заказ зависит от конкретной модификации и обычно составляет от 10 до 30 рабочих дней. Доставка осуществляется во все крупные города: Астана, Алматы, Шымкент, Караганда, Актобе, Тараз, Павлодар, Усть-Каменогорск.
Можно ли использовать насос Г11 для перекачки жидкости, отличной от минерального масла?
Конструкция насоса шестеренного Г11 рассчитана на минеральные и индустриальные масла с вязкостью 10-400 мм²/с. Применение других жидкостей (водомасляные эмульсии, некоторые синтетические масла) возможно после согласования с производителем и может потребовать изменения материалов уплотнений. Не рекомендуется использовать для агрессивных химических жидкостей и воды.
Что чаще всего выходит из строя в насосах Г11 и можно ли их отремонтировать в Казахстане?
Типичные неисправности связаны с естественным износом пар трения: шестерен и корпусных втулок, а также с потерей герметичности уплотнений. Большинство насосов шестеренных Г11 имеют ремонтопригодную конструкцию. Ключевые запчасти (шестерни, уплотнительные комплекты) поставляются нами, а ремонт могут выполнить квалифицированные механики на месте. Мы также предоставляем техническую поддержку по вопросам обслуживания.
Завершение и партнерство с брендом Гидротех
Выбирая насос шестеренный Г11 производства бренда Гидротех, вы получаете проверенное решение для обеспечения надежной работы вашего оборудования. Наш склад в Костанае является гарантией оперативных поставок во все регионы Казахстана и страны СНГ. Мы не просто продаем оборудование, мы предлагаем комплексную поддержку: помощь в подборе модели, предоставление технической документации, поставку оригинальных запасных частей и консультации по монтажу и эксплуатации.
Для заказа или получения подробной консультации по насосам шестеренным серии Г11, АГ11, БГ, ВГ11, свяжитесь с нашими специалистами через форму на сайте «Заказать консультацию» или посетите раздел Контакты. Гарантируем качество продукции и гибкие условия для наших партнеров по всему Казахстану.
