Описание и назначение двухпоточного гидронасоса
Насос пластинчатый НПл 12,5-12,5/16 представляет собой высокоэффективное и надежное гидравлическое оборудование, специально разработанное для систем, требующих независимого питания двух гидравлических контуров. Данный насос пластинчатый НПл 12,5-12,5/16 создает стабильное давление до 16 мегапаскалей (МПа) и обеспечивает синхронную подачу рабочей жидкости. Благодаря своей двухпоточной конструкции (қос ағынды құрылым), он стал незаменимым решением для сложного промышленного оборудования на производственных предприятиях Казахстана.
Основное предназначение устройства – работа в гидросистемах металлообрабатывающих станков (токарные, фрезерные, станки с ЧПУ), прессового оборудования, прокатных станов, литьевых машин, а также дорожной и строительной техники (экскаваторы, погрузчики). Конструкция, выполненная из износостойких сплавов, гарантирует длительную работу с минеральными маслами класса вязкости ISO VG 32-68 даже в условиях повышенной запыленности, характерных для многих регионов Казахстана.
Ключевые параметры и условное обозначение
Расшифровка маркировки модели дает полное представление о ее возможностях. Обозначение НПл 12,5-12,5/16 следует понимать так:
- НПл – тип агрегата: Насос пластинчатый.
- Первое 12,5 – рабочий объем (құйма көлемі) первой секции, выраженный в кубических сантиметрах.
- Второе 12,5 – рабочий объем второй идентичной секции, см³.
- 16 – номинальное рабочее давление (жұмыс қысымы), МПа.
Код ТН ВЭД: 8413.50.000 – Насосы с рабочим объемом.
Модельный ряд насосов серии НПл имеет схожие габаритные и массовые параметры. Масса агрегата составляет около 19 кг. Ниже представлена сводная таблица с основными размерами и характеристиками.
| Параметр | Значение / Описание |
|---|
| Рабочее давление, номинальное / максимальное | 16 МПа |
| Рабочий объем на одну секцию | 12,5 см³ |
| Подача на поток (при 1500 об/мин) | 14,4 л/мин |
| Диапазон рабочих температур | от -10°C до +60°C |
| Тип рабочей среды | Минеральные масла ISO VG 32-68 (вязкость 25-213 мм²/с) |
| Присоединительные размеры, вход / выход | М22х1,5 / М18х1,5 |
| Посадочный диаметр вала | 22 мм |
| Масса | 19 кг |
| Производительность (суммарная) | 28,8 л/мин |
| Гарантийный срок | 24 месяца |

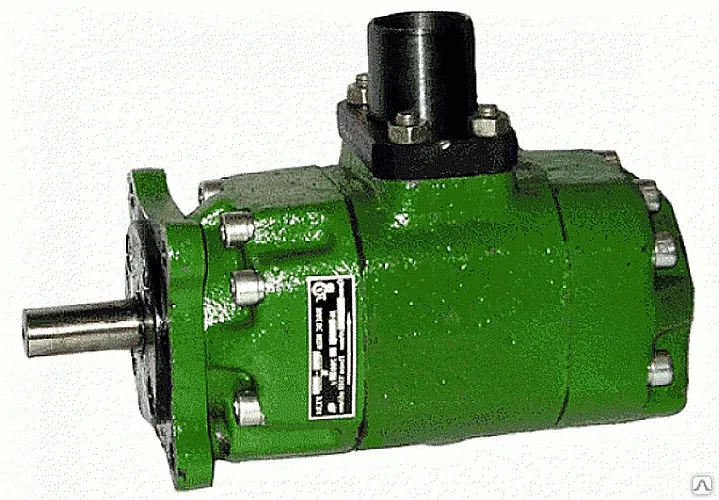

Рис. 1: Общий вид промышленного насоса пластинчатого НПл 12,5-12,5/16 от бренда Гидротех.

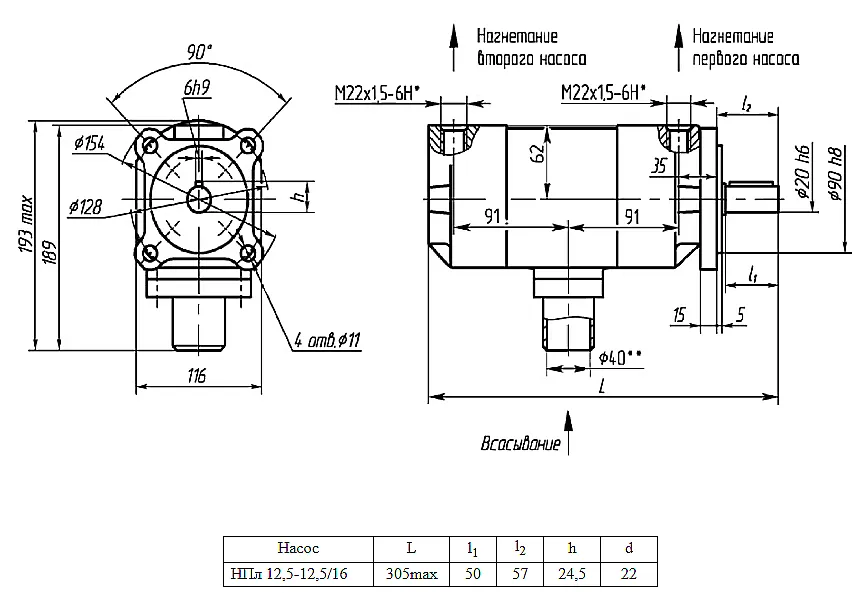

Рис. 2: Чертеж с габаритными и присоединительными размерами для точного монтажа.
«Қалайсың ба, насос пластинчатый НПл 12,5-12,5/16?» – деп сұрады коллега. «Жақсы, менің қос ағынды дариям тыныш, бірақ соңғы қысым сынағынан кейін бір аз қысылып қалдым!»
Подробный принцип работы и конструкция
Насос пластинчатый НПл 12,5-12,5/16 функционирует по классическому принципу пластинчатого насоса двойного действия. В корпусе установлен ротор со специальными пазами, в которые вставлены свободно движущиеся пластины. При вращении вала под действием центробежной силы (ортадан тепет күші) эти пластины выдвигаются, плотно прижимаясь к внутренней поверхности статора (эллиптической формы). В результате образуются камеры переменного объема.
В зоне расширения камер происходит всасывание (сорғылау) рабочего масла через входной патрубок. При дальнейшем вращении объем камеры уменьшается, масло сжимается и под давлением выталкивается через выходной патрубок. Наличие двух независимых секций в одном корпусе позволяет данному насос пластинчатый НПл 12,5-12,5/16 одновременно питать две разные гидравлические линии, что критически важно для синхронной работы таких устройств, как листогибочные прессы или станки с несколькими цилиндрами.
Рекомендации по эксплуатации и долговечность
Для обеспечения заявленного ресурса в 8000 моточасов необходимо строго соблюдать температурный режим и требования к качеству рабочей жидкости.Насос пластинчатый НПл 12,5-12,5/16 рассчитан на работу в диапазоне температур масла от -10°C до +60°C. Крайне важно использовать масла рекомендованного класса вязкости и обеспечивать их чистоту, установив фильтры тонкой очистки (не грубее 25 мкм). Регулярная замена фильтрующих элементов (каждые 500 часов) и масла – залог бесперебойной работы.
Совет от специалистов Гидротех: Для увеличения срока службы в условиях Казахстана, особенно при высокой запыленности (мыс көп жерлерде), рассмотрите установку дополнительных внешних фильтров и систем охлаждения масла.
Сфера применения в отраслях Казахстана
Данная модель высоко востребована в различных секторах промышленности благодаря своей надежности и способности работать с двумя независимыми потоками. Насос пластинчатый НПл 12,5-12,5/16 успешно применяется на:
- Металлообрабатывающих предприятиях в Алматы, Караганде, Актобе для питания гидросистем токарных, фрезерных, шлифовальных станков.
- Заводах по производству строительных материалов (прессование кирпича, работа асфальтосмесительных установок).
- Парках дорожной и строительной техники (экскаваторы, бульдозеры, автопогрузчики).
- Предприятиях нефтегазового комплекса в Атырау и Актау для вспомогательного технологического оборудования.
- Прессовом оборудовании для штамповки и литья под давлением.
Возможные запчасти и ремонтные комплекты
Несмотря на высокую надежность, наиболее подвержены естественному износу следующие компоненты, которые всегда есть в наличии у поставщика Гидротех:
| Наименование запчасти / ремкомплекта | Назначение |
|---|
| Комплект пластин (лопаток) | Основной рабочий орган, создающий давление. Рекомендуется замена полным комплектом при потере производительности. |
| Комплект уплотнений (сальники, манжеты) | Обеспечивают герметичность вала и соединений. Требуют замены при появлении течей. |
| Опорный подшипник вала | Воспринимает радиальные нагрузки. Замена при повышенном шуме или люфте вала. |
| Распределительная плита (опорный диск) | Изнашивается при работе с загрязненным маслом. Замена при глубоких выработках. |
| Ремкомплект полный (ROK) | Включает все вышеперечисленные компоненты для капитального ремонта насоса. |
Примеры составления заказа
При оформлении заказа на сайте https://gidro777.kz/ или по телефону укажите необходимую спецификацию для корректного подбора:
1. Базовая конфигурация: «Насос пластинчатый НПл 12,5-12,5/16» – для замены вышедшего из строя агрегата.
2. Для станка с ЧПУ: «НПл 12,5-12,5/16 с валом под шлицевое соединение, для станка 16K20».
3. Для тяжелых условий: «НПл 12,5-12,5/16 в комплекте с фильтром тонкой очистки ФГМ-40 (10 мкм)».
4. Комплексный заказ: «НПл 12,5-12,5/16 с ремкомплектом и дополнительным набором уплотнений».
Помните, наши специалисты всегда готовы помочь с подбором совместимых компонентов. Чтобы задать вопрос или оформить заказ, используйте форму обратной связи.
Доставка и сервис по всему Казахстану и СНГ
Бренд Гидротех, являясь ведущим поставщиком гидравлического оборудования в регионе, организует оперативную доставку насоса пластинчатого НПл 12,5-12,5/16 в любой город Казахстана и страны СНГ. Мы работаем с клиентами из Астаны, Алматы, Шымкента, Караганды, Актобе, Тараз, Павлодара, Усть-Каменногорска и многих других городов. Наш склад и логистический центр в Костанае позволяют минимизировать сроки поставки.
Каждый насос пластинчатый НПл 12,5-12,5/16 проходит многоступенчатый контроль качества, комплектуется полным пакетом документов и предоставляется с официальной гарантией 24 месяца. Мы обеспечиваем не только продажу, но и полноценную техническую поддержку, консультируя по вопросам монтажа, эксплуатации и ремонта гидравлического оборудования на вашем производстве.
Ответы на частые вопросы (БЖС)
Как правильно подобрать масло для насоса НПл 12,5-12,5/16 в условиях Казахстана?
Рекомендуем использовать минеральные масла стандартного класса ISO VG 32, 46 или 68 в зависимости от сезонности работы. Летом в жарких регионах (например, Шымкент) подойдет ISO VG 68, зимой в северных областях (Павлодар) – ISO VG 32. Главное – поддерживать класс чистоты масла по ISO 4406 не ниже уровня 21/19/16.
Каковы сроки поставки насоса в мой город?
При наличии на складе в Костанае срок поставки в крупные города (Алматы, Астана, Караганда) составляет 2-3 рабочих дня. В остальные регионы Казахстана – 5-7 рабочих дней. Точные сроки можно уточнить у менеджера при оформлении заказа.
Можно ли использовать данный насос с более высоким давлением, чем 16 МПа?
Нет, категорически не рекомендуется. Насос пластинчатый НПл 12,5-12,5/16 рассчитан на номинальное давление 16 МПа. Эксплуатация с превышением этого параметра приведет к ускоренному износу пластин и статора, потере герметичности и выходу оборудования из строя, что аннулирует гарантию.
Что делать, если насос начал шуметь или потерял производительность?
Первичная диагностика включает проверку уровня и чистоты масла, состояния всасывающей линии на предмет подсоса воздуха. Если проблема не в этом, наиболее вероятная причина – износ пластин или уплотнений. Свяжитесь с нашими сервисными инженерами через раздел Контакты для получения рекомендаций по ремонту или приобретению ремкомплекта.
