Описание насоса пластинчатого НПл 80-25/16
Насос пластинчатый НПл 80-25/16 – это высокопроизводительный двухпоточный гидроагрегат, созданный для поддержания стабильного потока рабочей жидкости в сложных промышленных гидросистемах Казахстана и стран СНГ. Данный насос пластинчатый НПл 80-25/16 обеспечивает нерегулируемую подачу масла под номинальным давлением 16 МПа. Конструкция объединяет в одном корпусе два независимых насоса с общим входом и раздельными выходами, что делает его идеальным решением для оборудования с двумя гидравлическими контурами.
Изображение: Схема сборки и подключения насоса пластинчатого НПл 80-25/16 с указанием фланцевых соединений.
Ключевая особенность насоса пластинчатого НПл 80-25/16 – его выдающаяся надежность и способность работать в условиях высоких нагрузок, характерных для металлообрабатывающих предприятий Караганды, Павлодара и Усть-Каменогорска. Агрегат соответствует требованиям ТУ 2.053.1899-88 и рекомендован для систем, где требуется точное дозирование и равномерная подача рабочей среды. Этот насос пластинчатый НПл 80-25/16 является основой для модернизации и ремонта гидравлики устаревшего парка станков.
Основные характеристики насоса НПл 80-25/16
Насос пластинчатый НПл 80-25/16 создан для работы с маслами типа ИГП-38, ВНИИНП-403. Его производительность и стабильность сделали его популярным выбором среди инженеров Казахстана, ищущих надежный узел для ответственных систем под высоким давлением.
| Параметр | Значение |
|---|
| Номинальное рабочее давление | 16 МПа |
| Номинальная подача (объемная) | 108,0 / 33,0 л/мин |
| Рабочий объем (суммарный / по контурам) | 80,0 / 25,0 см³ |
| Частота вращения вала (номинальная / максимальная / минимальная) | 1500 / 1800 / 1200 об/мин |
| Номинальная потребляемая мощность | 44,8 кВт |
| Тип рабочей среды | Минеральные и синтетические гидравлические масла |
| Тип присоединения | Фланец ГОСТ 12815-80, размер 25 |
| Диапазон рабочих температур масла | от -10°С до +60°С |
| Рекомендуемая вязкость рабочей жидкости | 25–213 мм²/с (кинематическая) |
| Требуемая тонкость фильтрации | 25 мкм |
Габариты, вес и условия поставки
Масса агрегата составляет 32 кг. Габаритные размеры (Длина × Ширина × Высота) составляют 350 × 280 × 220 мм. Присоединительные размеры соответствуют фланцу ГОСТ 12815-80, типоразмер 25.

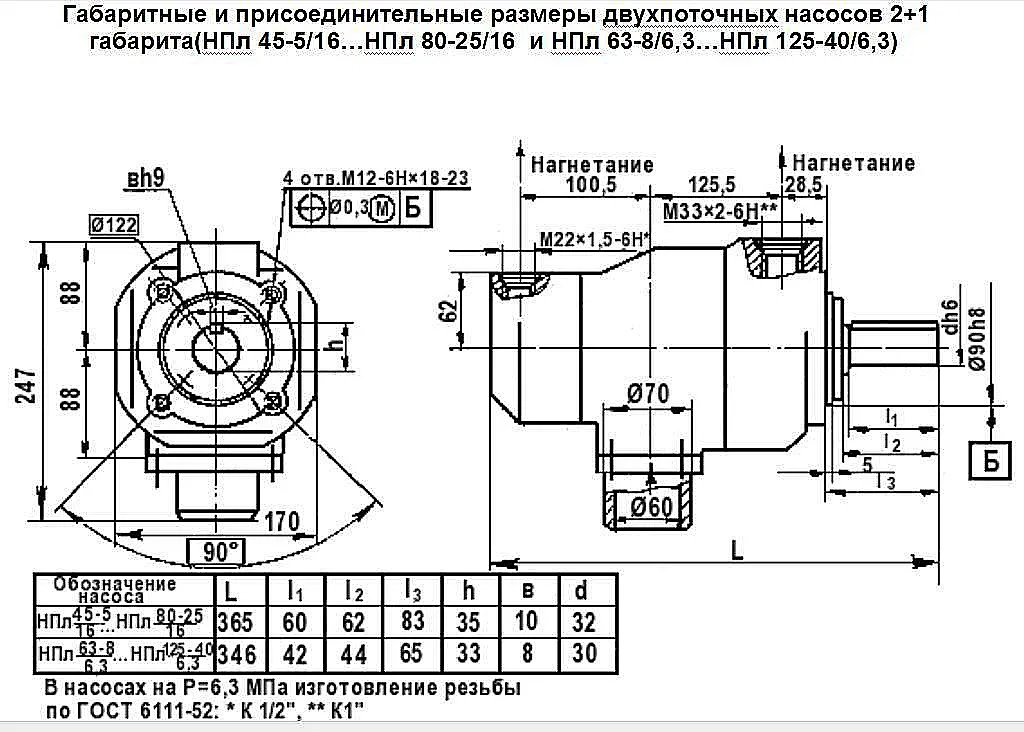

Изображение: Габаритный чертеж насоса НПл 80-25/16 с размерами фланца и посадочных отверстий.
Код ТН ВЭД для данного оборудования: 8413 50 000 0. Поставки по Казахстану, включая города Астана, Алматы, Шымкент, Караганда, Актобе, Тараз, Павлодар, Усть-Каменогорск, осуществляются со склада в Костанае. Доставка возможна также в страны СНГ.
| Параметр | Значение |
|---|
| Масса | 32 кг |
| Габаритные размеры (Д×Ш×В) | 350 × 280 × 220 мм |
| Присоединительный фланец | ГОСТ 12815-80, размер 25 |
| Код ТН ВЭД | 8413 50 000 0 |
Қазақстандық инженер жұмысшыдан сұрады: «Біздің насос пластинчатый НПл 80-25/16 неге жақсы?» Жұмысшы жауап берді: «Ол мынау пресстегідей – бір және екіші ағын үшін қысымды сенімді түрде көтереді, солай-ақ, біздің бригададай!»
Принцип работы двухпоточного пластинчатого насоса
Работа насоса пластинчатого НПл 80-25/16 базируется на классическом роторно-пластинчатом принципе. Ротор с радиальными пазами вращается внутри статора. Под действием центробежной силы пластины выдвигаются из пазов ротора и прижимаются к внутренней поверхности статора, создавая герметичные камеры переменного объема. На участке всасывания объем камеры увеличивается, затягивая рабочую жидкость. На участке нагнетания объем уменьшается, создавая давление. Особенность модели НПл 80-25/16 в ее двухроторной конструкции в одном корпусе, что и обеспечивает два независимых потока с рабочими объемами 80 и 25 см³ соответственно. Это гарантирует высокую равномерность потока и минимальную пульсацию давления, что критически важно для точного оборудования.
Температурный режим и ресурс насоса
Эксплуатация насоса пластинчатого НПл 80-25/16 разрешена в широком температурном диапазоне масла: от -10°С до +60°С. При работе в условиях низких температур Казахстана, особенно зимой в северных регионах, рекомендуется предварительный подогрев масла в системе. При соблюдении требований по чистоте рабочей жидкости (фильтрация 25 мкм) и использовании рекомендованных масел, расчетный срок службы агрегата превышает 15 000 моточасов. Ресурс насоса пластинчатого НПл 80-25/16 напрямую зависит от качества обслуживания и условий эксплуатации.
Область применения насоса НПл 80-25/16
Данный агрегат нашел широкое применение в различных отраслях промышленности Казахстана и СНГ. Он используется в гидравлических системах:
- Металлорежущих станков с ЧПУ и токарных станков серии ТВ-8.
- Прессового оборудования (прессы КА2524, литьевые машины).
- Автоматизированных сборочных линий и промышленных роботов.
- Специализированного станочного оборудования горнодобывающей и металлургической промышленности.
Насос пластинчатый НПл 80-25/16 особенно востребован там, где необходимо одновременно и независимо управлять двумя гидравлическими контурами с разными требованиями по расходу.
Условное обозначение модели
Маркировка НПл 80-25/16 имеет четкую расшифровку:
- НПл: Насос Пластинчатый.
- 80: Рабочий объем первого потока (большего), 80 см³.
- 25: Рабочий объем второго потока (меньшего), 25 см³.
- 16: Номинальное рабочее давление, 16 МПа.
По умолчанию агрегат изготавливается с правым вращением вала (по часовой стрелке со стороны привода). Для получения насоса с левым вращением (против часовой стрелки) необходимо заказывать модификацию с индексом «Л»: НПл 80-25/16Л. Климатическое исполнение УХЛ4 позволяет использовать оборудование в условиях умеренного и холодного климата.
Ремонт и запасные части (ремкомплект)
Наиболее уязвимыми элементами в процессе эксплуатации являются пластины и уплотнительные элементы. Компания Гидротех поставляет полный спектр запасных частей для насоса пластинчатого НПл 80-25/16. Типовой ремкомплект включает в себя:
| Наименование детали / узла | Примечание |
|---|
| Комплект рабочих пластин (лопаток) | Набор на оба ротора |
| Уплотнительные кольца (сальники) вала | Необходимы для предотвращения утечек |
| Комплект уплотнений корпуса и крышек | Прокладки, O-rings |
| Подшипниковый узел | Опорные подшипники ротора |
| Регулировочные шайбы | Для настройки осевого зазора |
Для заказа ремкомплекта или отдельных деталей свяжитесь с нашими специалистами через Контакты или форму заказа.
Покупка и доставка по Казахстану
Компания Гидротех является официальным поставщиком промышленных насосов в Казахстане. Мы предлагаем оригинальный насос пластинчатый НПл 80-25/16 напрямую от производителя, с полным комплектом технической документации и гарантийными обязательствами. Наличие оборудования на нашем складе в Костанае позволяет организовать быструю доставку в любой город Казахстана: Астана, Алматы, Шымкент, Караганда, Актобе, Тараз, Павлодар, Усть-Каменогорск и другие, а также в страны СНГ.
Часто задаваемые вопросы (FAQ)
Вопрос: Как правильно выбрать между моделью с правым и левым вращением вала для насоса пластинчатого НПл 80-25/16?
Ответ: Выбор зависит от направления вращения вала приводного двигателя на вашем оборудовании. Если со стороны привода вал двигателя вращается по часовой стрелке – вам нужен стандартный насос (без индекса «Л»). Если против часовой стрелки – требуется модификация НПл 80-25/16Л. Наши инженеры помогут определить необходимую версию.
Вопрос: Каковы сроки поставки насоса НПл 80-25/16 в Казахстан?
Ответ: При наличии на складе в Костанае отгрузка осуществляется в течение 1-2 рабочих дней. Доставка в основные города Казахстана занимает от 3 до 7 дней. Под заказ срок производства может составлять от 15 рабочих дней.
Вопрос: Можно ли использовать насос пластинчатый НПл 80-25/16 с водой или водно-масляными эмульсиями?
Ответ: Нет, данная модель предназначена исключительно для работы с минеральными и синтетическими гидравлическими маслами. Использование воды или несовместимых жидкостей приведет к быстрому износу пластин и коррозии деталей.
Вопрос: Совместим ли данный насос с гидросистемами старого советского оборудования, например, станков 16К20?
Ответ: Да, насос пластинчатый НПл 80-25/16 часто используется как заменяющая деталь (аналог) в системах с похожими параметрами давления и расхода. Однако для точного определения совместимости необходима проверка присоединительных размеров фланца и направления вращения. Наша техническая служба готова провести бесплатный анализ вашей системы.
Выбирая Гидротех, вы выбираете надежного поставщика промышленного гидравлического оборудования в Казахстане напрямую из Костаная. Мы обеспечиваем гарантию, техническую поддержку и быструю логистику по всей территории РК и стран СНГ. Для консультации или оформления заказа на насос пластинчатый НПл 80-25/16 посетите наш сайт https://gidro777.kz.
