Код ТН ВЭД 8413 60 310 0

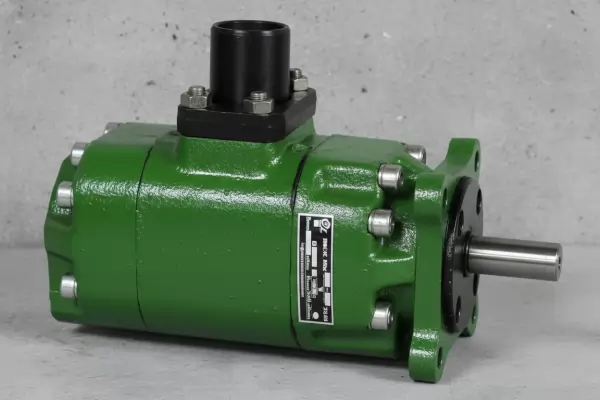

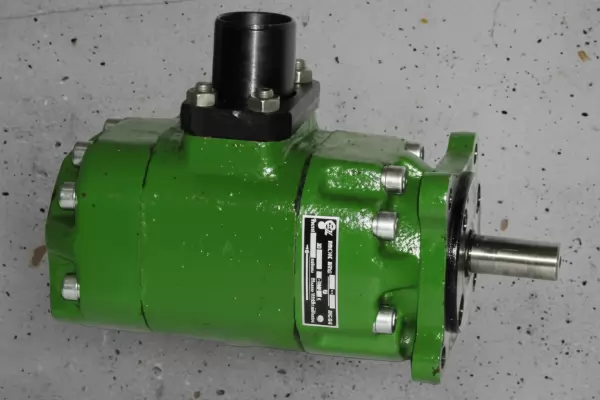

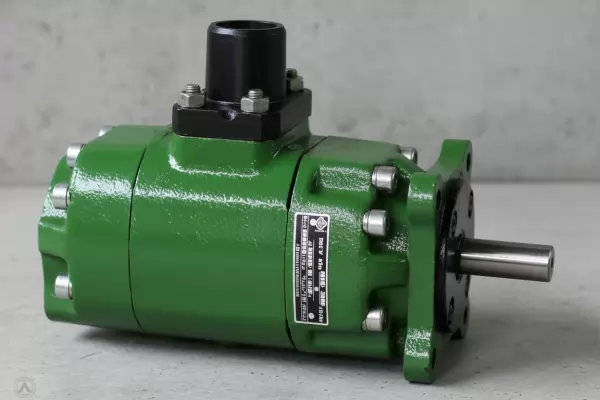

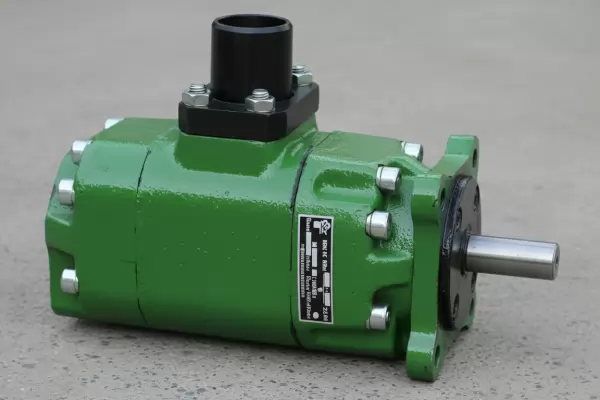

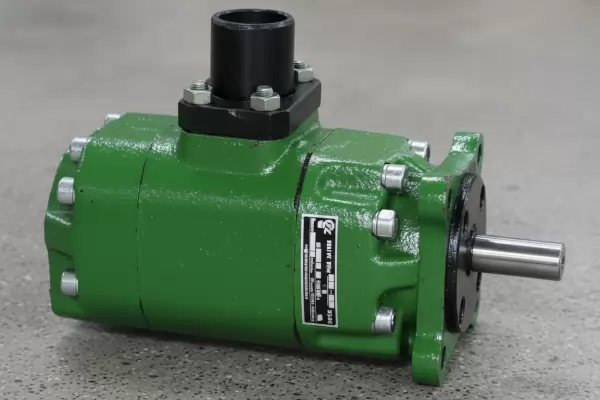

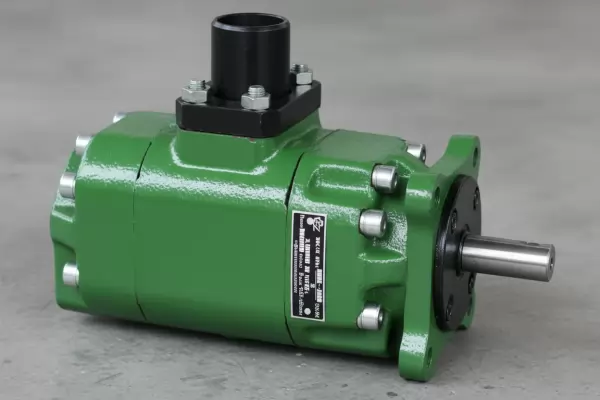

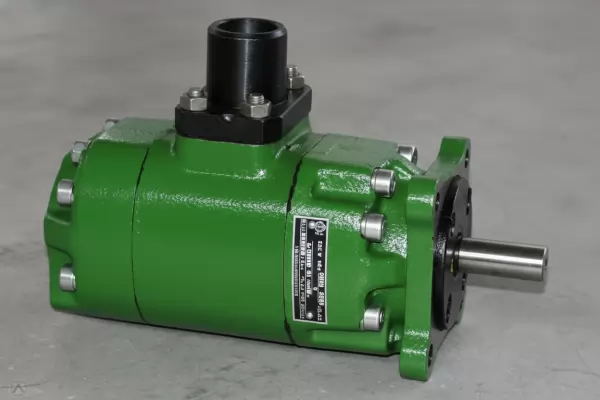

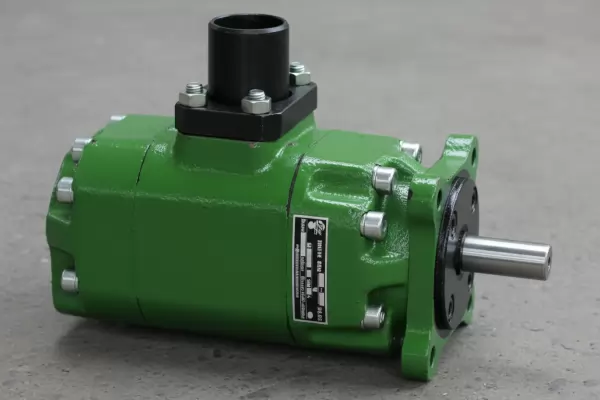

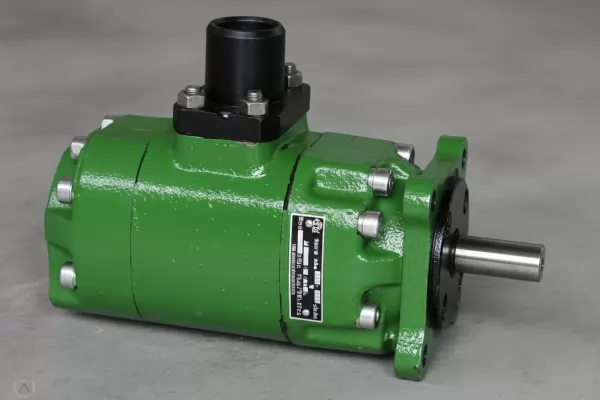

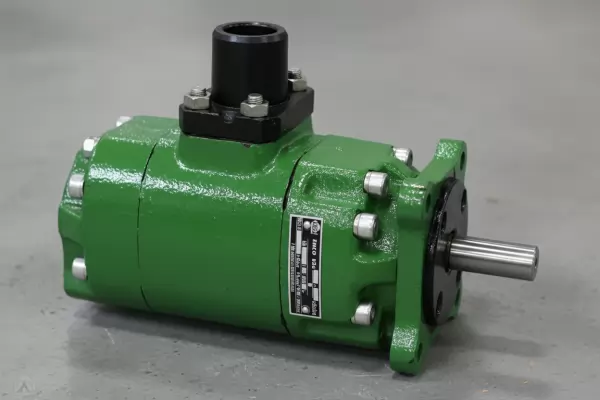

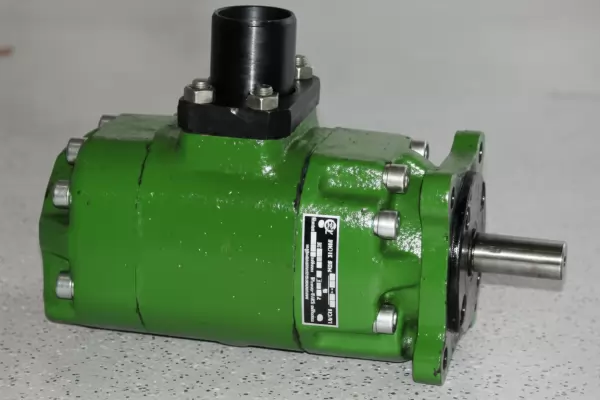

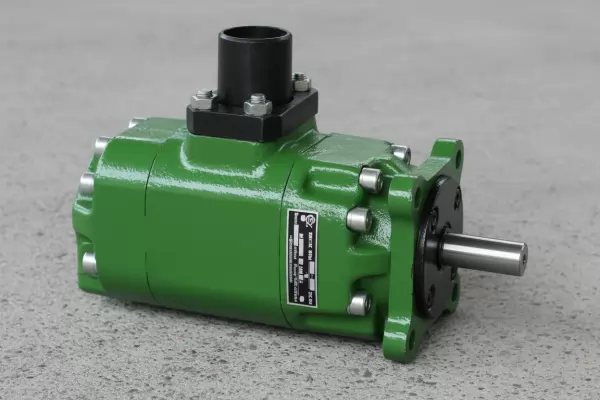

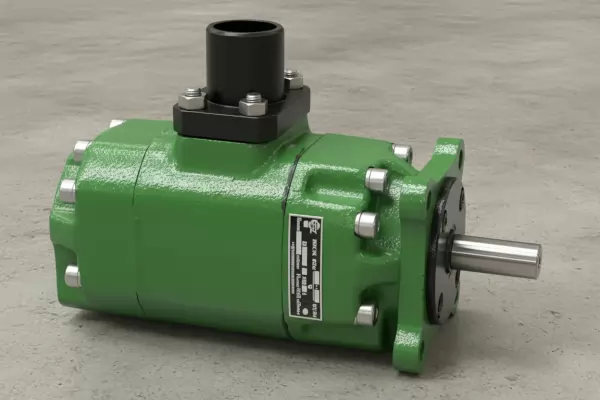

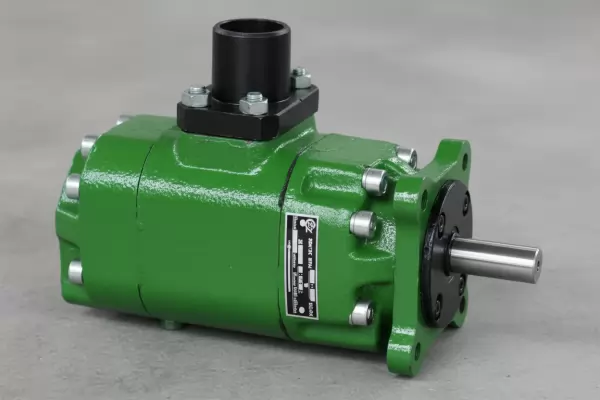

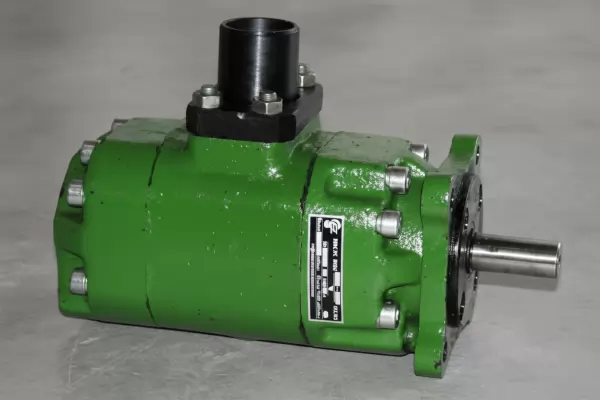

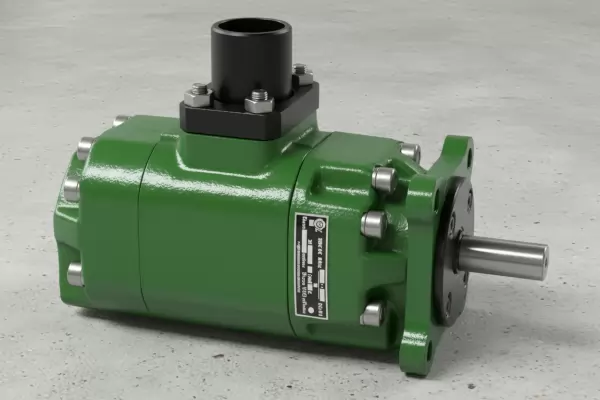

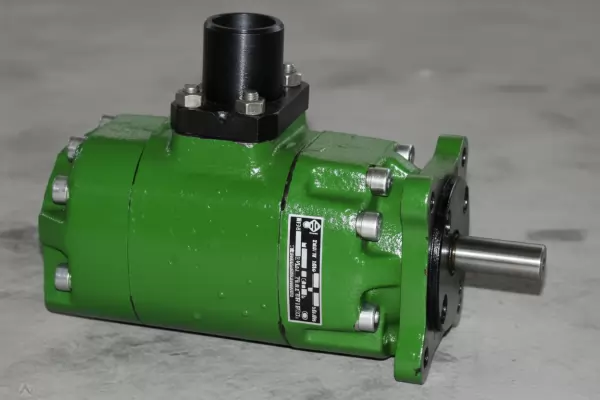

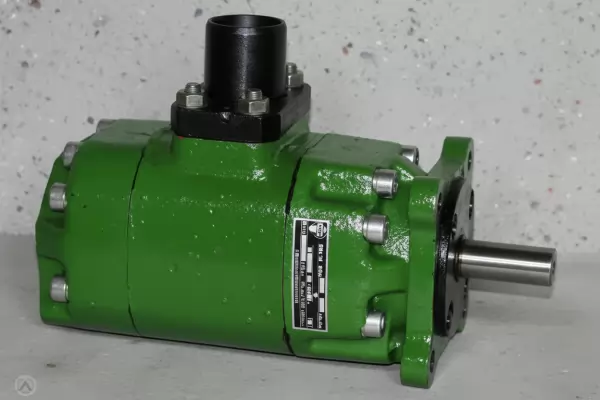

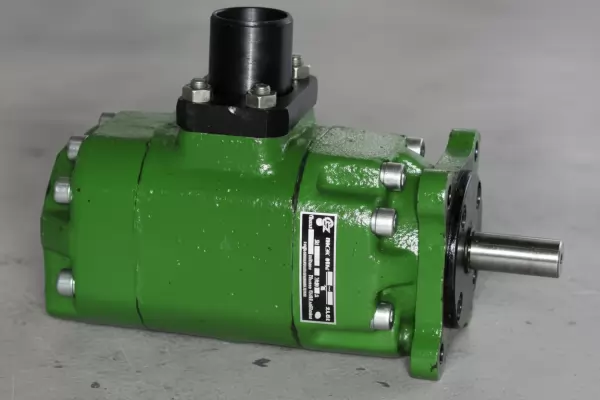

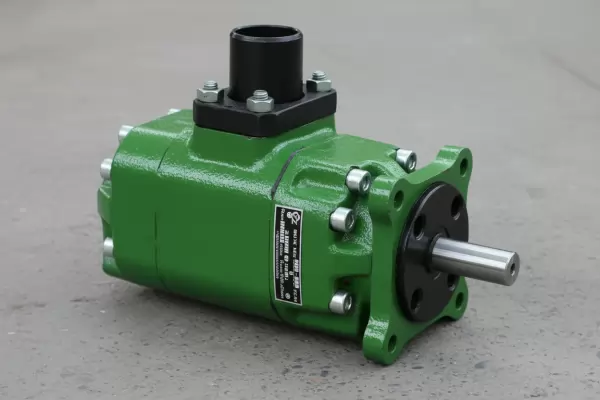

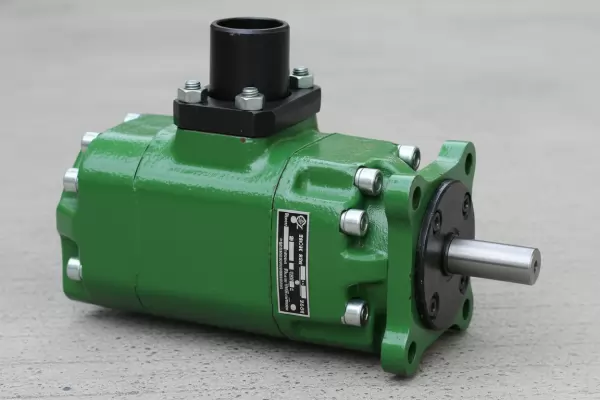

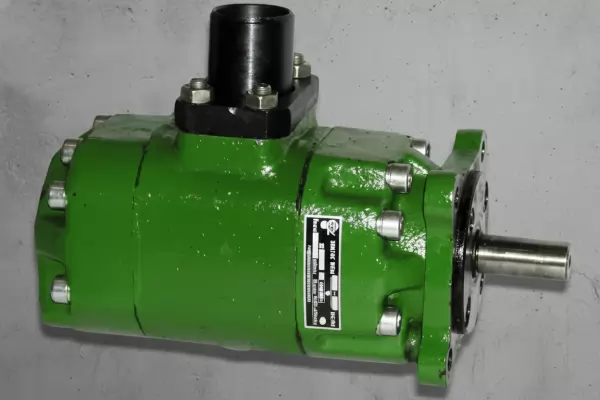

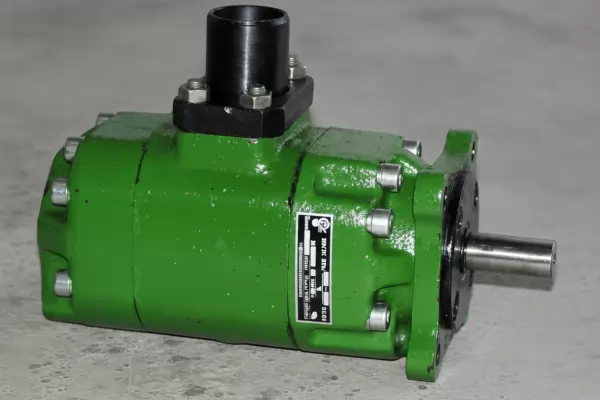

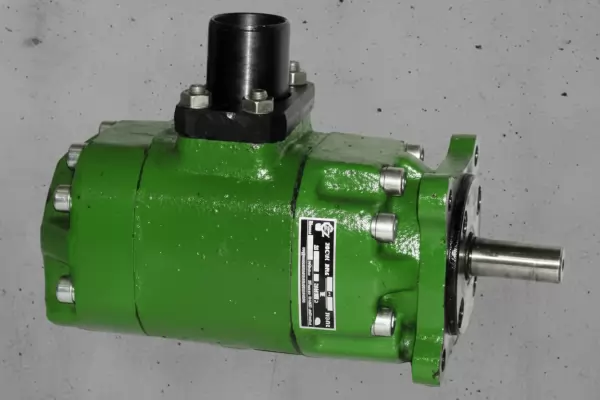

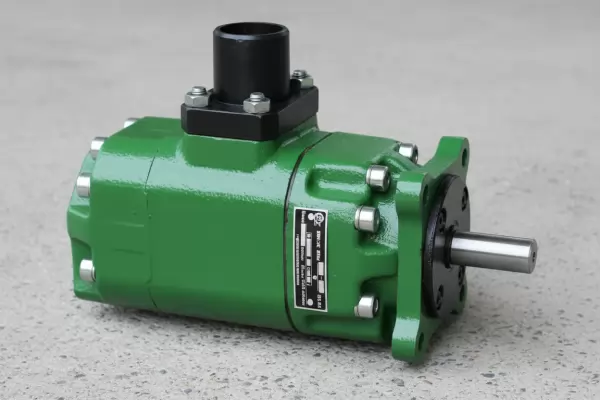

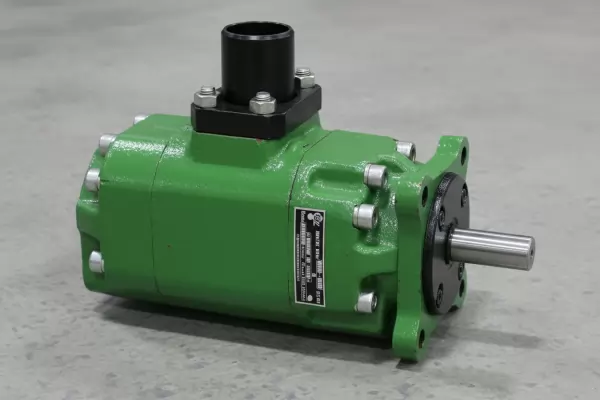

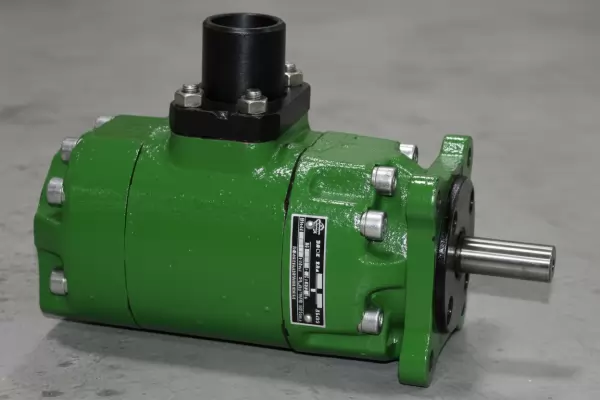

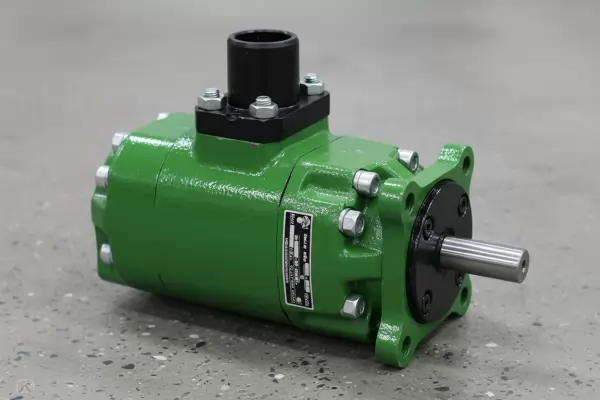

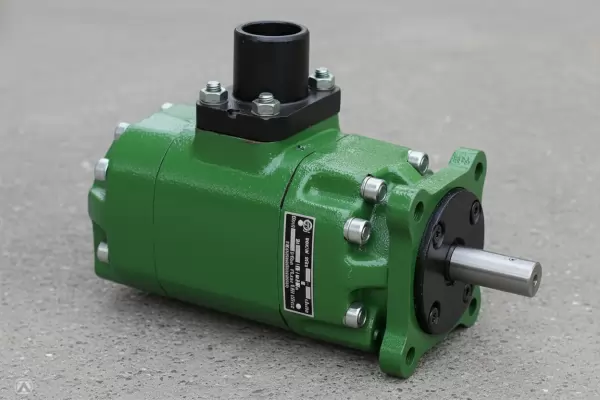

Насос НПл пластинчатый двухпоточный: описание и область применения
Качественный и надежный насос НПл пластинчатый двухпоточный 16 МПа от производителя Гидротех создан для работы в гидравлических системах промышленного оборудования на предприятиях Казахстана. Эта серия гидравлических насосов специально разработана для подачи рабочей жидкости (минерального масла) в два независимых потока с постоянной, нерегулируемой подачей. Устройство идеально подходит для металлорежущих станков, кузнечно-прессового оборудования и других промышленных машин, где требуется раздельное питание нескольких гидроцилиндров или параллельная работа двух контуров.
Серия насосов НПл пластинчатых двухпоточных представлена широкой линейкой моделей, которая позволяет подобрать оптимальный агрегат по рабочим объемам и производительности. Конструктивно насос НПл пластинчатый двухпоточный представляет собой два однопоточных насоса, объединенных в одном корпусе. Такое решение экономит место, упрощает монтаж и обслуживание, повышая общую надежность гидросистемы.
Бір слесарь құрастырушы бассейнге қарап: «Осы насос НПл пластинчатый двухпоточный 16 МПа жұмыс жасаса, мен өз жұмысыма сенімдімін!» – дейді. (Один слесарь-сборщик, глядя на бассейн, говорит: «Если этот насос НПл пластинчатый двухпоточный 16 МПа работает, то я уверен в своей работе!»)
Технические характеристики серии насосов НПл двухпоточных
Все модели насосов НПл пластинчатых двухпоточных характеризуются высокими эксплуатационными показателями и стабильной работой в жестких условиях. Основные параметры:
Номинальное рабочее давление: 16 МПа (также в серии представлены модели на 6.3 МПа).
Частота вращения вала: 1500 об/мин для насосов на 16 МПа, 960 об/мин – для моделей на 6.3 МПа.
Тип рабочей среды: минеральные масла (ИГП-38, ВНИИ НП-403 или аналоги).
Диапазон температур масла: от -10°C до +60°C.
Диапазон вязкости масла: от 25 до 213 мм²/c (для давления 16 МПа).
Направление вращения вала: правое (со стороны вала – по часовой стрелке). По запросу доступно исполнение с левым вращением.
Чистота фильтрации масла: не более 25 мкм.
Принцип работы и конструктивные особенности
Насос НПл пластинчатый двухпоточный работает по классическому принципу пластинчатых насосов двойного действия. Вращение ротора, на котором установлены подвижные пластины, создает в рабочих камерах, образованных статором, ротором, пластинами и распределительными дисками, разрежение на всасывании и нагнетание – на выходе. Благодаря двойному ряду камер, обеспечивается равномерная подача и снижаются пульсации давления.
Конструкция насоса НПл пластинчатого двухпоточного обеспечивает ему два независимых нагнетательных канала при одном общем всасывающем патрубке. Это позволяет одновременно и независимо питать два гидравлических контура, что особенно удобно в станках с несколькими силовыми приводами.
Обозначение моделей насосов НПл
Модель насоса НПл пластинчатого двухпоточного кодируется по следующему принципу: НПл Х-Х/Х (Л) УХЛ4.
- НПл – насос пластинчатый.
- Первая цифра – рабочий объем первого насосного модуля, см³.
- Вторая цифра – рабочий объем второго насосного модуля, см³.
- Третья цифра после дроби – номинальное давление в МПа (16 или 6.3).
- «Л» – левое вращение вала (если отсутствует – правое).
- УХЛ4 – климатическое исполнение и категория размещения.
Пример условного обозначения: Насос НПл 12,5-20/16 УХЛ4 – пластинчатый двухпоточный насос с рабочим объемом первого модуля 12.5 см³, второго – 20 см³, на давление 16 МПа, с правым вращением.
Сравнение моделей и габаритов насосов НПл пластинчатых двухпоточных
Для удобства выбора, все модели насосов НПл пластинчатых двухпоточных сгруппированы по габаритам в зависимости от производительности. Всего существует три основных габарита: 1+1, 2+1 и 2+2. Габарит определяет вес и конструктивные размеры насоса.
|
ГАБАРИТ 1+1 (Вес около 19 кг)
|
|
Модель насоса
|
Подача, л/мин
|
Вес, кг
|
Модель насоса
|
Подача, л/мин
|
Вес, кг
|
|
НПл 5-5/16
|
5,3-5,3
|
19,0
|
НПл 8-8/6,3
|
5,8-5,8
|
19,0
|
|
НПл 5-8/16
|
5,3-8,9
|
19,0
|
НПл 8-12,5/6,3
|
5,8-9,7
|
19,0
|
|
НПл 5-12,5/16
|
5,3-14,4
|
19,0
|
НПл 8-16/6,3
|
5,8-12,7
|
19,0
|
|
НПл 5-16/16
|
5,3-19,4
|
19,0
|
НПл 8-25/6,3
|
5,8-21,1
|
19,0
|
|
НПл 5-20/16
|
5,3-25,5
|
19,0
|
НПл 8-32/6,3
|
5,8-27,9
|
19,0
|
|
НПл 5-25/16
|
5,3-33,0
|
19,0
|
НПл 8-40/6,3
|
5,8-35,7
|
19,0
|
|
НПл 8-8/16
|
8,9-8,9
|
19,0
|
НПл 12,5-12,5/6,3
|
9,7-9,7
|
19,0
|
|
НПл 8-12,5/16
|
8,9-14,4
|
19,0
|
НПл 12,5-16/6,3
|
9,7-12,7
|
19,0
|
|
НПл 8-16/16
|
8,9-19,4
|
19,0
|
НПл 12,5-25/6,3
|
9,7-21,1
|
19,0
|
|
НПл 8-20/16
|
8,9-25,5
|
19,0
|
НПл 12,5-32/6,3
|
9,7-27,9
|
19,0
|
|
НПл 8-25/16
|
8,9-33,0
|
19,0
|
НПл 12,5-40/6,3
|
9,7-35,7
|
19,0
|
|
НПл 12,5-12,5/16
|
14,4-14,4
|
19,0
|
НПл 16-16/6,3
|
12,7-12,7
|
19,0
|
|
НПл 12,5-16/16
|
14,4-19,4
|
19,0
|
НПл 16-25/6,3
|
12,7-21,1
|
19,0
|
|
НПл 12,5-20/16
|
14,4-25,5
|
19,0
|
НПл 16-32/6,3
|
12,7-27,9
|
19,0
|
|
НПл 12,5-25/16
|
14,4-33,0
|
19,0
|
НПл 16-40/6,3
|
12,7-35,7
|
19,0
|
|
НПл 16-16/16
|
19,4-19,4
|
19,0
|
НПл 25-25/6,3
|
21,1-21,1
|
19,0
|
|
НПл 16-20/16
|
19,4-25,5
|
19,0
|
НПл 25-32/6,3
|
21,1-27,9
|
19,0
|
|
НПл 16-25/16
|
19,4-33,0
|
19,0
|
НПл 25-40/6,3
|
21,1-35,7
|
19,0
|
|
НПл 20-20/16
|
25,5-25,5
|
19,0
|
НПл 32-32/6,3
|
27,9-27,9
|
19,0
|
|
НПл 20-25/16
|
25,5-33,0
|
19,0
|
НПл 32-40/6,3
|
27,9-35,7
|
19,0
|
|
НПл 25-25/16
|
33,0-33,0
|
19,0
|
НПл 40-40/6,3
|
35,7-35,7
|
19,0
|
|
ГАБАРИТ 2+1 (Вес около 32 кг)
|
|
Модель насоса
|
Подача, л/мин
|
Вес, кг
|
Модель насоса
|
Подача, л/мин
|
Вес, кг
|
|
НПл 45-5/16
|
56,7-5,3
|
32,0
|
НПл 63-8/6,3
|
53,8-5,8
|
32,0
|
|
НПл 45-8/16
|
56,7-8,9
|
32,0
|
НПл 63-12,5/6,3
|
53,8-9,7
|
32,0
|
|
НПл 45-12,5/16
|
56,7-14,4
|
32,0
|
НПл 63-16/6,3
|
53,8-12,7
|
32,0
|
|
НПл 45-16/16
|
56,7-19,4
|
32,0
|
НПл 63-25/6,3
|
53,8-21,1
|
32,0
|
|
НПл 45-20/16
|
56,7-25,5
|
32,0
|
НПл 63-32/6,3
|
53,8-27,9
|
32,0
|
|
НПл 45-25/16
|
56,7-33,0
|
32,0
|
НПл 63-40/6,3
|
53,8-35,7
|
32,0
|
|
НПл 56-5/16
|
71,4-5,3
|
32,0
|
НПл 80-8/6,3
|
69,9-5,8
|
32,0
|
|
НПл 56-8/16
|
71,4-8,9
|
32,0
|
НПл 80-12,5/6,3
|
69,9-9,7
|
32,0
|
|
НПл 56-12,5/16
|
71,4-14,4
|
32,0
|
НПл 80-16/6,3
|
69,9-12,7
|
32,0
|
|
НПл 56-16/16
|
71,4-19,4
|
32,0
|
НПл 80-25/6,3
|
69,9-21,1
|
32,0
|
|
НПл 56-20/16
|
71,4-25,5
|
32,0
|
НПл 80-32/6,3
|
69,9-27,9
|
32,0
|
|
НПл 56-25/16
|
71,4-33,0
|
32,0
|
НПл 80-40/6,3
|
69,9-35,7
|
32,0
|
|
НПл 80-5/16
|
105,6-5,3
|
32,0
|
НПл 125-8/6,3
|
110,4-5,8
|
32,0
|
|
НПл 80-8/16
|
105,6-8,9
|
32,0
|
НПл 125-12,5/6,3
|
110,4-9,7
|
32,0
|
|
НПл 80-12,5/16
|
105,6-14,4
|
32,0
|
НПл 125-16/6,3
|
110,4-12,7
|
32,0
|
|
НПл 80-16/16
|
105,6-19,4
|
32,0
|
НПл 125-25/6,3
|
110,4-21,1
|
32,0
|
|
НПл 80-20/16
|
105,6-25,5
|
32,0
|
НПл 125-32/6,3
|
110,4-27,9
|
32,0
|
|
НПл 80-25/16
|
105,6-33,0
|
32,0
|
НПл 125-40/6,3
|
110,4-35,7
|
32,0
|
|
ГАБАРИТ 2+2 (Вес около 46 кг)
|
|
Модель насоса
|
Подача, л/мин
|
Вес, кг
|
Модель насоса
|
Подача, л/мин
|
Вес, кг
|
|
НПл 45-45/16
|
56,7-56,7
|
46,0
|
НПл 63-63/6,3
|
53,8-53,8
|
46,0
|
|
НПл 45-56/16
|
56,7-71,4
|
46,0
|
НПл 63-80/6,3
|
53,8-69,9
|
46,0
|
|
НПл 45-80/16
|
56,7-105,6
|
46,0
|
НПл 63-125/6,3
|
53,8-110,4
|
46,0
|
|
НПл 56-56/16
|
71,4-71,4
|
46,0
|
НПл 80-80/6,3
|
69,9-69,9
|
46,0
|
|
НПл 56-80/16
|
71,4-105,6
|
46,0
|
НПл 80-125/6,3
|
69,9-110,4
|
46,0
|
|
НПл 80-80/16
|
105,6-105,6
|
46,0
|
НПл 125-125/6,3
|
110,4-110,4
|
46,0
|
Габаритные и присоединительные размеры
Ниже приведены схематичные изображения типовых размеров для разных габаритов насосов НПл пластинчатых двухпоточных. Для точного подбора оборудования рекомендуем обратиться к нашим специалистам.
Чертеж габаритных размеров насоса НПл пластинчатого двухпоточного (габарит 1+1 и 2+1) вид со стороны вала.
Чертеж габаритных размеров насоса НПл пластинчатого двухпоточного (габарит 2+2) вид со стороны вала.
Схема присоединительных отверстий (всас и два напора) и расположения патрубков насоса НПл двухпоточного.
Комплектующие и ремонт
Для обеспечения длительного срока службы промышленных насосов НПл на складе поставщика Гидротех в Костанае обычно имеются наиболее востребованные запасные части и ремкомплекты. Чаще всего в обслуживании требуют замены изнашиваемые элементы.
|
Наименование запчасти
|
Описание / Примечание
|
|
Комплект пластин (лопаток)
|
Набор подвижных пластин рабочего колеса, основная изнашиваемая деталь. Поставляется комплектом на каждый насосный модуль.
|
|
Распределительные диски
|
Торцевые диски с каналами для подвода и отвода масла. Могут подвергаться износу и требуют шлифовки или замены.
|
|
Комплект уплотнений (сальники, манжеты)
|
Уплотнительные кольца, сальники вала, манжеты для герметизации корпуса.
|
|
Подшипники вала
|
Опорные подшипники, обеспечивающие вращение ротора.
|
|
Корпусные детали (статор, крышки)
|
Ремонт или замена требуется крайне редко, при серьезных механических повреждениях.
|
Поставка насосов НПл по Казахстану и СНГ
Компания Гидротех осуществляет прямые поставки высококачественных насосов НПл пластинчатых двухпоточных со склада в Костанае по всей территории Казахстана и в страны СНГ. Мы гарантируем строгое соответствие оборудования техническим условиям ТУ 2.053.1899-88. Доставка организована в крупные города: Астана, Алматы, Шымкент, Караганда, Актобе, Тараз, Павлодар, Усть-Каменогорск, а также по Казахстану Содружества.
Оформить заказ или получить профессиональную консультацию по подбору насоса НПл пластинчатого двухпоточного 16 МПа вы можете через форму на сайте или по контактам, указанным на странице Контакты. Мы поможем подобрать модель, аналог старого образца (например, 8БГ12-25АМ) и предложим выгодные условия сотрудничества.
Выбирая насос НПл пластинчатый двухпоточный от поставщика Гидротех, вы выбираете надежную гидравлику для бесперебойной работы вашего производства в Казахстане.
