Ключевое гидравлическое решение для промышленности Казахстана
Насос пластинчатый НПл 12,5-16/16 занимает особое место среди промышленного гидравлического оборудования благодаря своему балансу между высокой производительностью, компактными габаритами и выдающейся долговечностью. Это двухпоточное, нерегулируемое устройство, созданное для надежной работы в интенсивных условиях. Именно насос пластинчатый НПл 12,5-16/16 обеспечивает стабильную подачу минеральных масел и других некоррозионных жидкостей в системах, требующих точного давления до 16 МПа.
Особенность этого насоса заключается в его пластинчатой конструкции, позволяющей добиться минимальных пульсаций и низкого уровня рабочего шума. Это делает его идеальным для установки на оборудовании в цехах, где важна тишина, а также на мобильной технике. Выбирая насос пластинчатый НПл 12,5-16/16, вы инвестируете в стабильность своего технологического процесса.
Описание и область применения насоса
Основное назначение насоса пластинчатого НПл 12,5-16/16 – работа в гидравлических системах стационарного промышленного и мобильного оборудования. Он предназначен для перекачки минеральных и синтетических масел, а также других жидкостей с кинематической вязкостью в рекомендованном диапазоне. Насос пластинчатый НПл 12,5-16/16 нашел широкое применение в различных отраслях казахстанской промышленности:
• Металлообработка: Станки с ЧПУ, прессы, гильотинные ножницы, где требуется точное позиционирование и плавность хода.
• Сельское хозяйство: Гидросистемы комбайнов, тракторов, погрузчиков и другой сельхозтехники.
• Нефтегазовый сектор: Вспомогательное оборудование для контроля давления и подачи жидкостей.
• Строительная и дорожная техника: Экскаваторы, бульдозеры, автокраны.
• Лесозаготовительная техника: Харвестеры, форвардеры.
Везде, где требуется стабильное и надежное гидравлическое давление, насос пластинчатый НПл 12,5-16/16 доказывает свою эффективность и долговечность, становясь синонимом качества для специалистов.
Осмысление маркировки и кодировки
Модель насоса обозначена специальным шифром, сразу дающим техническую подсказку опытному инженеру. Расшифровка кода насоса пластинчатого НПл 12,5-16/16:
НПл – Насос пластинчатый. Это указывает на тип механизма и принцип работы.
12,5 – рабочий объем первого потока при максимальном давлении, выраженный в кубических сантиметрах.
16 – рабочий объем второго потока, также в см³.
/16 – номинальное давление, на которое рассчитана конструкция, в мегапаскалях (МПа).
Код ТН ВЭД: 8413 50 000 0 (Насосы объемные поворотного типа).
Для планирования монтажа и логистики приведем основные диапазоны габаритов и веса для подобных моделей. Вес насоса пластинчатого НПл 12,5-16/16 составляет надежные и удобные для монтажа 19 кг.
| Параметр | Значение | Примечание |
|---|
| Масса, кг | 19 | Стандартная масса для моделей в данной серии |
| Габаритная длина (L) | 185 - 205 мм | Зависит от исполнения фланца |
| Габаритная ширина (B) | 140 - 160 мм | |
| Высота по валу | Приблизительно 150 мм | Без учета выступающих частей |
| Типоразмер присоединения | Стандартный фланец SAE | Конкретные размеры уточняются по чертежу |
Технические характеристики насоса
Насос пластинчатый НПл 12,5-16/16 обладает рядом ключевых параметров, которые определяют его место в гидравлической системе. В таблице ниже представлены основные технические характеристики, подтверждающие его высокую производительность и надежность.
| Параметр | Значение |
|---|
| Номинальное рабочее давление | 16 МПа |
| Максимально допустимое давление | До 18 МПа (кратковременно) |
| Рабочий объем (первый/второй поток) | 12,5 / 16 см³ |
| Теоретическая подача (производительность) | 14,4 – 19,4 л/мин |
| Номинальная частота вращения | 1500 об/мин |
| Диапазон рабочих температур | От -10°C до +60°C |
| Тип рабочей среды | Минеральные масла по ГОСТ 17479.1-85, жидкость АМГ-10 и аналоги |
| Кинематическая вязкость среды | 25 – 213 мм²/с |
| Максимальная тонкость фильтрации | Не менее 25 мкм (номинальная) |
| Масса | 19 кг |
Эти характеристики делают насос пластинчатый НПл 12,5-16/16 универсальным решением для большинства стандартных гидравлических контуров средней мощности.
Как работает пластинчатый насос? Разбираем принцип действия
Принцип работы насоса пластинчатого НПл 12,5-16/16 основывается на простоте и эффективности. Внутри корпуса (статора) эксцентрично расположен вращающийся ротор с прорезанными радиальными пазами. В эти пазы свободно устанавливаются пластины (шиберы).
При вращении ротора, под действием центробежной силы и давления подаваемой в пазы жидкости, пластины выдвигаются и прижимаются к внутренней поверхности статора, образуя герметичные камеры. В зоне, где расстояние между ротором и статором увеличивается, объем камеры растет – создается разрежение, и рабочая жидкость через всасывающий канал заполняет ее (фаза всасывания). Когда камера перемещается в зону уменьшающегося зазора, ее объем сокращается. Это создает давление, под которым жидкость вытесняется через нагнетательный канал в систему (фаза нагнетания).
Таким образом, плавное движение пластин обеспечивает равномерную, практически безударную подачу жидкости. Именно этот принцип позволяет насосу пластинчатому НПл 12,5-16/16 работать с низким уровнем шума и обеспечивать стабильное давление, что критически важно для точного управления различными гидроцилиндрами и гидромоторами.
Температурные условия и ресурс работы
Для обеспечения долгого срока службы насоса пластинчатого НПл 12,5-16/16 необходимо строго соблюдать температурный режим. Диапазон допустимых температур рабочей среды и окружающего воздуха составляет от -10°C до +60°C. Рекомендуемая стабильная рабочая температура масла – от +20°C до +50°C.
На срок службы напрямую влияет качество рабочей жидкости и соблюдение требований по фильтрации. При использовании масел рекомендованной вязкости и чистоте фильтрации не ниже 25 мкм, ресурс насоса превышает 10 000 часов. Ключевыми факторами для достижения такого ресурса являются:
• Использование высокоизносостойких материалов для пластин и уплотнений.
• Оптимизированная геометрия камер, обеспечивающая минимальные внутренние потери.
• Система внутренней смазки критических узлов.
На заводском собрании в Актау один мастер сказал другому: "Мой насос пластинчатый НПл 12,5-16/16 работает так исправно, что даже домовой его маслом смазывает!" — на что второй ответил: "Неудивительно, он у тебя в тепле стоит, а мой в Капчагае на ветру — так он у меня домового заставляет работать!
Поставляя оборудование под брендом Гидротех, мы гарантируем соблюдение всех производственных стандартов, что подтверждает заявленный ресурс.
Детальные технические чертежи и присоединительные размеры
Для правильного монтажа, проектирования гидростанции или замены старого узла необходимо знать точные габаритные и присоединительные размеры. Это исключает ошибки интеграции насоса пластинчатого НПл 12,5-16/16 в систему.

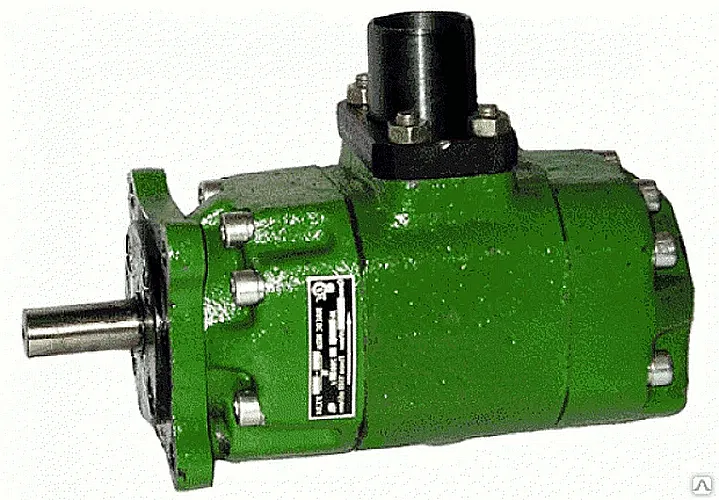

Рис. 1. Габаритный чертеж насоса пластинчатого НПл 12,5-16/16 с основными монтажными размерами.

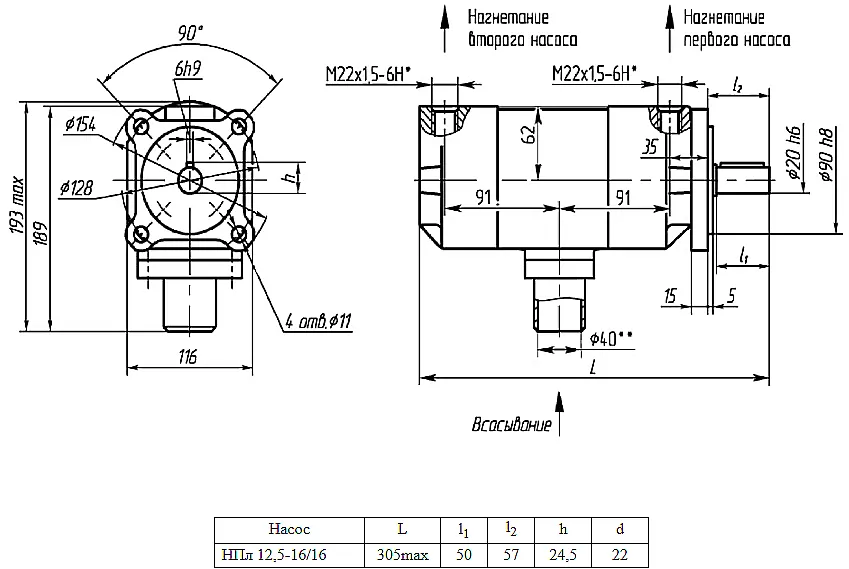

Рис. 2. Схема присоединения с указанием размеров фланца и расположения отверстий под крепеж.
Компоненты для обслуживания и ремонта
Несмотря на высокую надежность, любое оборудование требует периодического обслуживания. Для насоса пластинчатого НПл 12,5-16/16 наиболее подверженными естественному износу элементами являются пластины (шиберы) и уплотнительные комплекты. Наличие ремкомплекта позволяет быстро восстановить работоспособность насоса без длительного простоя техники.
Типовой ремкомплект для насоса пластинчатого НПл 12,5-16/16 включает в себя:
| Наименование компонента | Назначение | Количество в комплекте |
|---|
| Набор пластин (шиберов) | Основной рабочий орган, создающий давление | Полный комплект для ротора |
| Уплотнительные кольца (O-ring) | Герметизация торцевых и радиальных зазоров | Комплект |
| Прокладка торцевая | Герметизация разъема корпуса | 1-2 шт. |
| Уплотнение вала | Предотвращение утечки жидкости по валу | 1 шт. |
Поставщик Гидротех осуществляет поставку не только новых насосов, но и оригинальных ремкомплектов, что обеспечивает надежность восстановленного оборудования.
Типовые примеры оформления заказа
Для удобства заполнения спецификации и заявок, мы подготовили примеры корректного указания нужных вам конфигураций насоса пластинчатого НПл 12,5-16/16:
• НПл 12,5-16/16 Гидротех – стандартная поставка в базовой комплектации.
• НПл 12,5-16/16 с уплотнениями Viton (FPM) – специализированное исполнение для работы с некоторыми синтетическими и агрессивными жидкостями.
• НПл 12,5-16/16 + комплект ЗИП (ремкомплект) – поставка насоса вместе с комплектом для будущего обслуживания.
• НПл 12,5-16/16 для подключения фланец SAE B (2-bolt) – уточнение по типу присоединения.
Чтобы получить точный расчет и оформить заказ, свяжитесь с нашими специалистами через раздел Контакты или воспользуйтесь удобной формой обратной связи: заказать консультацию.
Ответы на ключевые вопросы по выбору и эксплуатации
Как правильно подобрать пластинчатый насос для замены в существующей системе?
Ключевыми параметрами для выбора являются номинальное давление (16 МПа), рабочий объем (12,5/16 см³), частота вращения вала (обычно 1500 об/мин) и тип присоединительного фланца. Если вы меняете старый насос, сверьте маркировку и установочные размеры. Наши инженеры помогут подобрать аналог или прямую замену.
Какие сроки поставки насосов НПл в города Казахстана?
Для моделей в стандартной комплектации срок отгрузки со склада в Костанае составляет 1-2 рабочих дня. Доставка в Астану, Алматы, Шымкент, Караганду, Актобе, Тараз, Павлодар, Усть-Каменогорск и другие города Казахстана осуществляется проверенными транспортными компаниями в кратчайшие возможные сроки. Также мы организуем поставки в страны СНГ.
Какие условия гарантии предоставляются на насос?
Насос пластинчатый НПл 12,5-16/16 от поставщика Гидротех имеет гарантию 24 месяца со дня отгрузки. Гарантия действует при соблюдении условий эксплуатации, указанных в техническом паспорте (температурный режим, вязкость и чистота рабочей жидкости).
Производится ли техническое обслуживание и ремонт насосов в Казахстане?
Да. Наша техническая поддержка работает на всей территории Казахстана. Мы предоставляем консультации по монтажу, запуску и диагностике. При необходимости вы можете приобрести ремкомплекты и воспользоваться услугами наших партнерских сервисных центров для проведения квалифицированного ремонта.
Надежный поставщик гидравлики для промышленности Казахстана
Выбирая насос пластинчатый НПл 12,5-16/16 у поставщика Гидротех, вы выбираете не просто оборудование, а партнерство с надежным игроком на рынке гидравлических компонентов. Мы поставляем продукцию как крупным промышленным предприятиям Казахстана, так и среднему бизнесу, обеспечивая стабильность их технологических процессов. Наш склад в Костанае позволяет оперативно формировать заказы и отправлять их во все регионы страны и СНГ. Каждый насос перед отгрузкой проходит контроль, а наши специалисты готовы помочь с подбором и интеграцией оборудования. Доверьте свою гидравлику профессионалам – доверьте ее Гидротех.
