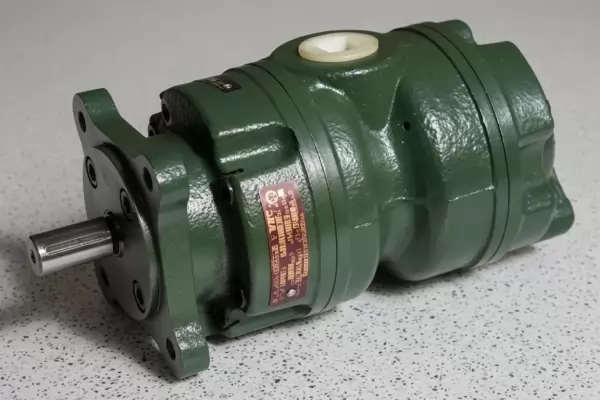

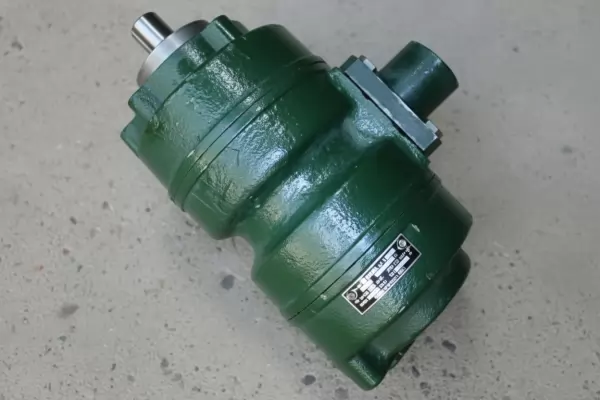

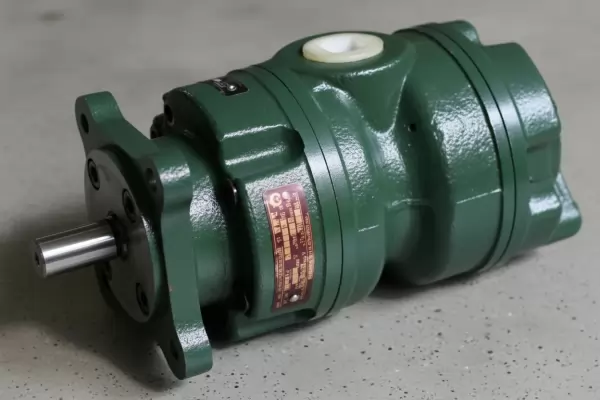

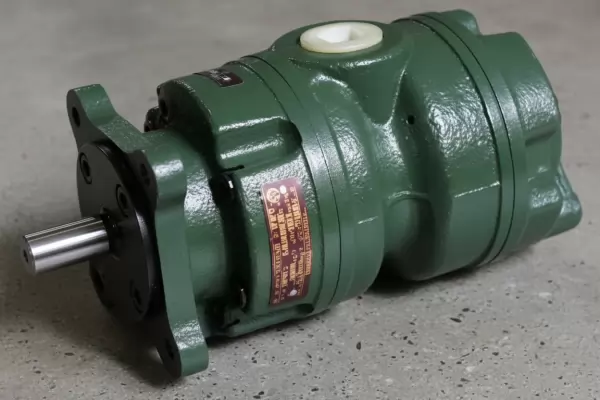

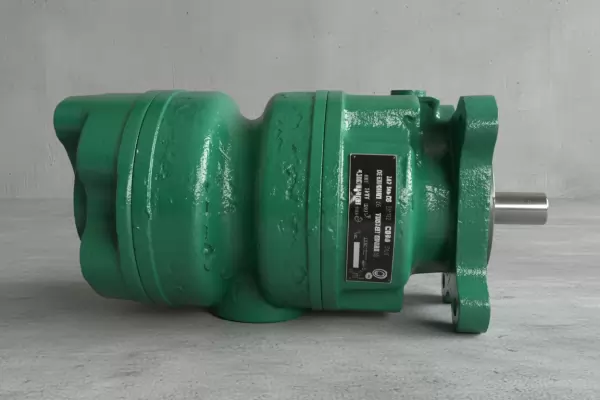

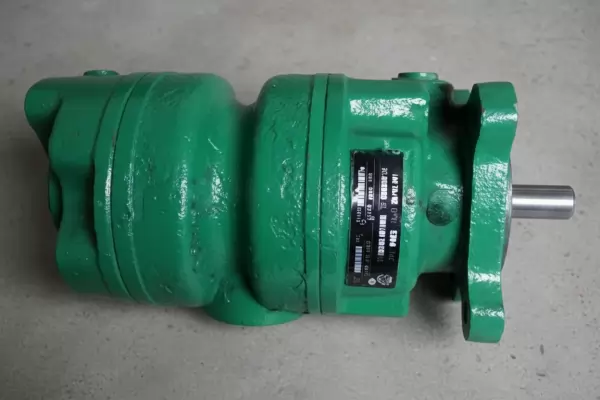

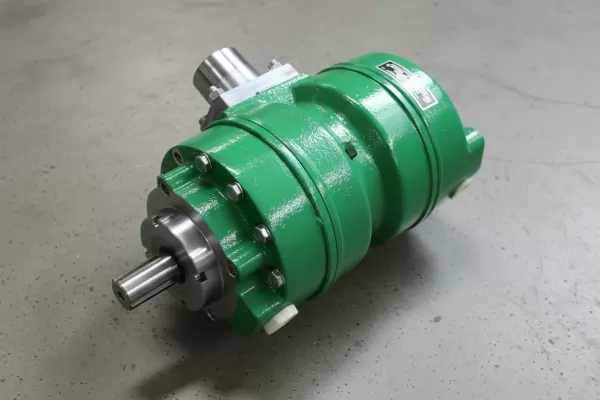

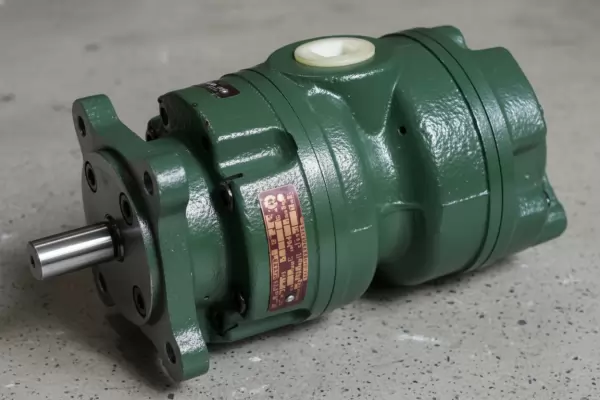

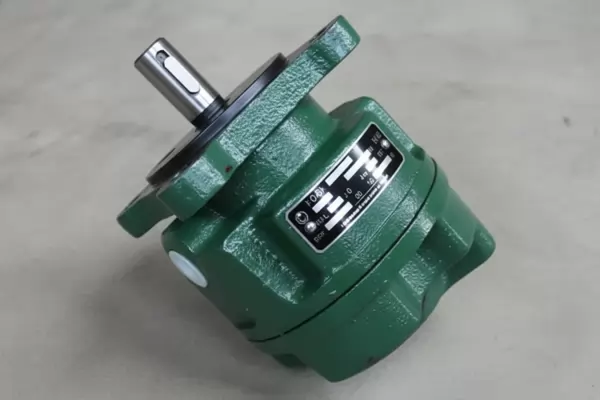

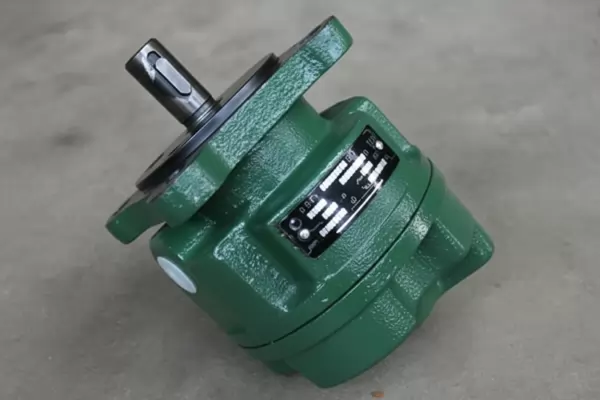

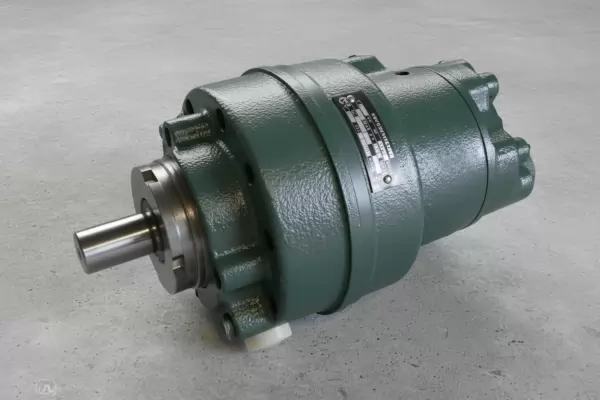

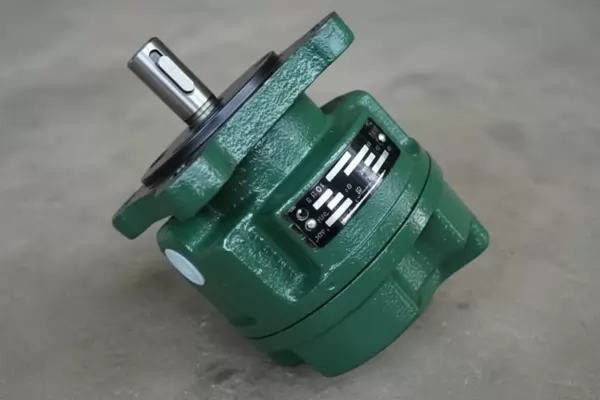

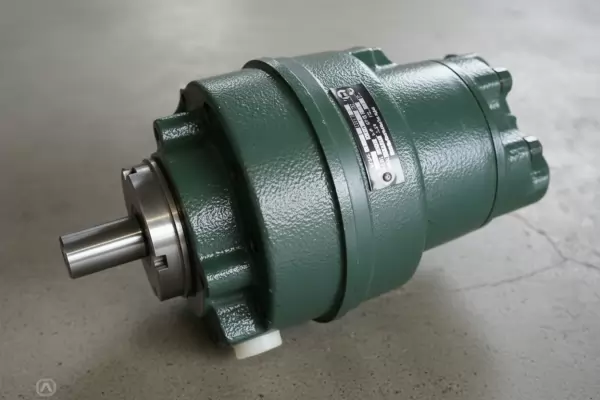

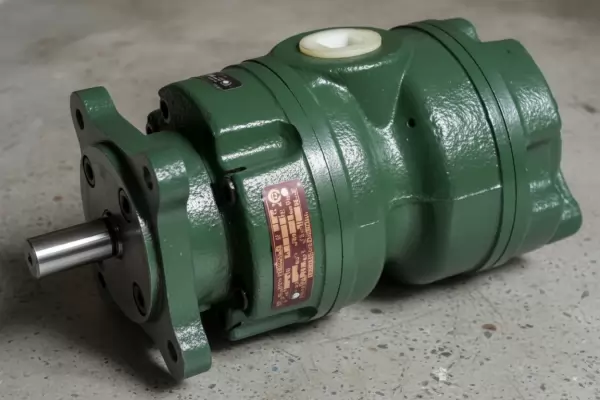

Описание серии насосов БГ12-2: надежные пластинчатые нерегулируемые агрегаты
Пластинчатые нерегулируемые насосы серии БГ12-2 представляют собой проверенное временем решение для создания постоянного потока рабочей жидкости в гидравлических системах среднего давления. Эти насосы, включая популярные модификации БГ12-21, БГ12-22, БГ12-23 и БГ12-24, славятся своей долговечностью, стабильностью производительности и неприхотливостью в обслуживании. Они идеально подходят для казахстанских условий эксплуатации, где требуется надежное и безотказное оборудование для металлообрабатывающей и другой промышленной техники. Основное назначение насосов БГ12-2 – обеспечение работы гидроприводов, требующих нерегулируемого, но стабильного потока минерального масла. Их конструкция отработана десятилетиями и продолжает служить эталоном надежности в своем классе (Жұмыс сұйықтығының құбылмалы ағынын қамтамасыз ету).
Габаритные размеры и масса агрегатов варьируются в зависимости от модели и габарита. Для первой серии (БГ12-21АМ, БГ12-21М, БГ12-22АМ, БГ12-22М, БГ12-23АМ, БГ12-23М) масса составляет 9.5 кг. Для насосов второго габарита (БГ12-24АМ, БГ12-24М, БГ12-25АМ) масса увеличивается до 24.4 кг. Размеры присоединительных фланцев и межосевые расстояния стандартизированы в пределах каждого габарита, что упрощает монтаж и замену. Код ТН ВЭД для всей серии – 8413 60 310 0 (насосы объемные с вращательным движением, прочие).
| Габарит / Тип |
Диапазон рабочего объема, см³ |
Диапазон подачи, л/мин |
Приблизительная масса, кг |
| Габарит 1 (1 секция) |
5 – 25 |
5.4 – 33 |
9.5 |
| Габарит 2 (1 секция) |
45 – 80 |
54 – 105.6 |
24.4 |
| Удвоенные насосы (1+1, 2+1) |
5+5 – 80+80 |
5.4+5.4 – 108+108 |
от ~19 до ~52 (в сборе) |
Приходит инженер на склад и спрашивает: «У вас есть насосы БГ12-2 пластинчатые нерегулируемые?» Кладовщик отвечает: «Есть, но они все урегулированы на работу!» (Барлығы жұмысқа реттелген!)
Технические характеристики насосов пластинчатых нерегулируемых БГ12-2
Все модели серии БГ12-2 разработаны для работы при номинальном давлении 12.5 МПа (125 кгс/см²), с возможностью кратковременного повышения до предельного значения в 14 МПа. Это делает их универсальными для широкого спектра промышленного оборудования, работающего в среднем диапазоне давлений. Стандартная номинальная частота вращения вала составляет 1500 об/мин, при этом допускается работа в диапазоне от 1200 до 1800 об/мин для большинства моделей (кроме некоторых исполнений БГ12-25АМ).
Изображение: Пластинчатый насос БГ12-2 в разрезе, демонстрация ротора и пластин.
Ключевые эксплуатационные параметры серии БГ12-2
| Параметр |
Значение / Диапазон |
| Рабочее давление, номинальное / предельное |
12.5 МПа / 14.0 МПа |
| Диапазон температур рабочей среды |
от +10°C до +50°C |
| Тип рабочей среды |
Минеральные масла (индустриальные, веретенное, турбинное) |
| Вязкость рабочей среды |
17 – 213 мм²/с (при температуре среды) |
| Требуемая тонкость фильтрации |
25 мкм |
| Условный проход / тип присоединения |
Резьбовое присоединение, фланцевое (зависит от модели) |
| Уровень звукового давления |
82 – 92 дБ(А) в зависимости от модели и режима |
Принцип работы и конструктивные особенности
Пластинчатые нерегулируемые насосы БГ12-2 относятся к объемным гидромашинам роторного типа. Принцип их действия основан на изменении объема рабочих камер, образованных вращающимся ротором, статором (рабочим кольцом) и выдвижными пластинами. Ротор установлен эксцентрично относительно статора. При вращении под действием центробежной силы и давления жидкости пластины выдвигаются из пазов ротора, плотно прилегая к внутренней поверхности статора. Это создает изолированные полости, объем которых увеличивается в зоне всасывания (разрежение, забор масла) и уменьшается в зоне нагнетания (повышение давления, вытеснение масла в напорную магистраль). Конструкция насосов БГ12-2 не предусматривает возможности изменения эксцентриситета, поэтому подача (производительность) напрямую зависит от рабочего объема и частоты вращения вала.
Изображение: Принципиальная схема работы пластинчатого насоса, показывающая зоны всасывания и нагнетания.
Температурный режим, ресурс и срок службы
Для обеспечения заявленного ресурса насосы серии БГ12-2 должны эксплуатироваться в рекомендованном температурном диапазоне рабочей жидкости: от +10°C до +50°C. Длительная работа при более высокой температуре ускоряет старение уплотнений и масла, снижая общий срок службы. При соблюдении условий эксплуатации, требований к чистоте масла (фильтрация 25 мкм) и своевременном техническом обслуживании, ресурс до первого капитального ремонта для большинства моделей составляет:
- 5000 часов – для насосов габарита 1 (БГ12-21, БГ12-22).
- 3000 часов – для насосов с большим рабочим объемом (БГ12-23 и др.).
Общий срок службы агрегата при своевременной замене изнашиваемых деталей может многократно превышать указанный ресурс.
Области применения и типовое оборудование
Насосы БГ12-2 пластинчатые нерегулируемые традиционно применяются в гидравлических системах (гидравликалық жүйелер) промышленного оборудования, где не требуется регулирование скорости гидродвигателей изменением подачи насоса. Основные сферы использования в Казахстане:
- Металлорежущие станки: токарные, фрезерные, сверлильные, шлифовальные – для подач, зажимов, переключения скоростей.
- Кузнечно-прессовое оборудование: вспомогательные гидросистемы маломощных прессов.
- Подъемно-транспортные механизмы: гидроприводы тележек, кантователей, манипуляторов.
- Станки для обработки дерева и пластика.
- Системы смазки и охлаждения тяжелого промышленного оборудования.
Их надежность и ремонтопригодность ценятся на многих казахстанских предприятиях в Актобе, Караганде, Павлодаре и Усть-Каменогорске.
Ремонт и запасные части для насосов БГ12-2
Длительная эксплуатация пластинчатых насосов неизбежно связана с износом определенных деталей. Наиболее часто требующие замены компоненты входят в стандартный ремонтный комплект для насосов БГ12-2:
| Наименование детали / комплектующего |
Типовая причина замены |
| Пластины (лопатки) |
Естественный износ торцов и рабочих кромок, приводящий к падению давления и производительности. |
| Комплект уплотнений (манжеты, сальники) |
Потеря эластичности, растрескивание, течь масла по валу или через корпус. |
| Рабочее кольцо (статор) |
Износ внутренней рабочей поверхности, появление задиров. |
| Подшипники вала |
Выработка, повышенный шум, люфт вала. |
| Распределительный диск (торцевая крышка) |
Износ контактных поверхностей, нарушение плоскостности. |
| Пружины пластин |
Ослабление, потеря упругости. |
Наша компания, как официальный поставщик Гидротех в Казахстане, предлагает как оригинальные запасные части, так и качественные аналоги для ремонта насосов БГ12-2 всех модификаций.
Условное обозначение и расшифровка модели
Маркировка насосов серии БГ12-2 подчиняется четкой логике. Рассмотрим пример: 12БГ12-24АМ УХЛ4.
- 12 – Двухпоточный пластинчатый насос (обозначение конструктивной группы).
- БГ12-2 – Базовая серия пластинчатых нерегулируемых насосов.
- 24 – Типоразмер (в данном случае – второй габарит, 45 см³). Могут быть: 21, 22, 23, 24, 25 и т.д.
- А – Исполнение (модификация, может отсутствовать).
- М – Модернизированное исполнение.
- УХЛ4 – Климатическое исполнение и категория размещения (для умеренного и холодного климата, работа в закрытых помещениях).

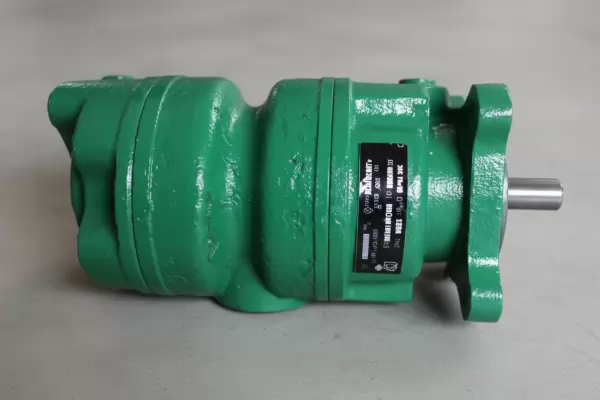

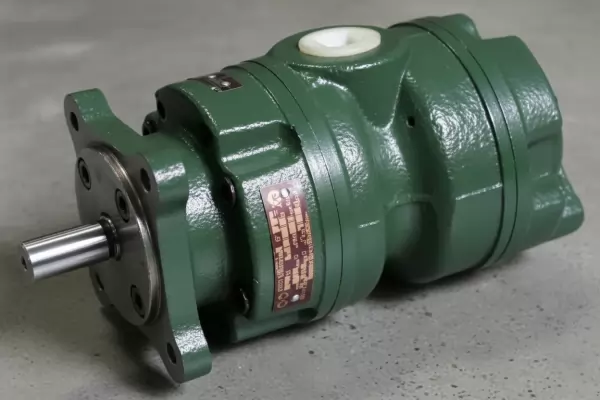

Таким образом, в линейке насосов БГ12-2 пластинчатые нерегулируемые можно найти как одинарные модели (например, БГ12-21М), так и сдвоенные агрегаты, состоящие из двух насосных секций на одном валу (например, 12БГ12-24АМ), что позволяет получать два независимых потока жидкости.
Изображение: Габаритные и присоединительные размеры пластинчатых насосов БГ12-2 габарита 1, вид сбоку и со стороны фланца.
Изображение: Габаритные и соединительные размеры пластинчатых насосов БГ12-2 габарита 2+1.
Изображение: Габаритные и соединительные размеры пластинчатых насосов БГ12-2 габарита 1+1.
Изображение: Габаритные и соединительные размеры пластинчатых насосов БГ12-2 габарита 2+2.
Изображение: Габаритные и соединительные размеры пластинчатых насосов БГ12-2 габарита 2.
Примеры подбора и заказа насоса БГ12-2
Для корректного выбора модели насоса БГ12-2 пластинчатого нерегулируемого необходимо определить три ключевых параметра: требуемую подачу (л/мин), рабочее давление (МПа) и тип присоединения.
- Пример 1: Для замены насоса на старом фрезерном станке требуется создание потока 14-15 л/мин при давлении 10 МПа. Подходит модель БГ12-22АМ с рабочим объемом 12.5 см³ и номинальной подачей 14.6 л/мин.
- Пример 2: Нужен сдвоенный насос для системы подачи и зажима: один поток 5 л/мин, второй – 20 л/мин. Оптимальное решение – модель 5БГ12-23АМ (5+20 см³, подача 5.4+25.5 л/мин).
- Пример 3: Для гидросистемы с высоким расходом около 70 л/мин требуется модель второго габарита – БГ12-24М (56 см³, подача 72 л/мин).
Наши специалисты в Актау всегда готовы помочь с подбором аналога или идентификацией вышедшего из строя насоса БГ12-2. Для консультации и оформления заказа воспользуйтесь формой на сайте или свяжитесь с нами по контактам, указанным в разделе Контакты.
Часто задаваемые вопросы (FAQ) по насосам БГ12-2
Как правильно выбрать подходящую модификацию насоса БГ12-2?
Выбор зависит от требуемой производительности (подачи в л/мин) и типа конструкции (одинарный или сдвоенный насос). Определите рабочий объем по паспорту старого насоса или рассчитайте исходя из требуемого расхода: Подача (л/мин) ≈ [Рабочий объем (см³) * Частота вращения (об/мин)] / 1000 * Коэффициент подачи (0.7-0.9). Для сдвоенных насосов БГ12-2 подбор аналогичен, но учитывается объем каждой секции.
Каковы сроки поставки насосов БГ12-2 в Казахстан?
Срок отгрузки позиции «Насосы БГ12-2 пластинчатые нерегулируемые (БГ12-21, БГ12-22, БГ12-23, БГ12-24)» при наличии подтверждает менеджер. Для поставки под заказ срок зависит от модели и поставщика и указывается в коммерческом предложении.
Какое масло рекомендуется для заливки в гидросистему с насосом БГ12-2?
Насосы серии БГ12-2 рассчитаны на работу на минеральных индустриальных маслах (И-20А, И-30А, И-40А, И-Г-А и их аналогах) с вязкостью от 17 до 213 мм²/с в рабочем диапазоне температур. Важнейшее условие – чистота масла. Обязательно используйте фильтр тонкостью не менее 25 мкм и своевременно меняйте масло и фильтроэлементы согласно регламенту оборудования.
Можно ли установить насос БГ12-2 на оборудование с электродвигателем на 1000 или 3000 об/мин?/summary>
Номинальная частота вращения для насосов БГ12-2 – 1500 об/мин. Работа на 1000 об/мин возможна, но приведет к пропорциональному снижению подачи. Работа на 3000 об/мин, как правило, недопустима, так как превышает максимально допустимую частоту (1800 об/мин для большинства моделей) и приведет к ускоренному износу и выходу из строя. Необходимо согласовать частоту вращения насоса и двигателя через редуктор или ременную передачу.
