Описание и назначение насоса пластинчатого НПл 16-20/16
Насос пластинчатый НПл 16-20/16 представляет собой современный двухпоточный гидравлический агрегат нерегулируемого типа, спроектированный для эксплуатации в системах с высоким рабочим давлением до 16 МПа. Его ключевое преимущество – уникальная конструкция, обеспечивающая два независимых потока с рабочими объёмами 16 и 20 кубических сантиметров. Это делает насос пластинчатый НПл 16-20/16 идеальным решением для задач, требующих раздельного питания разных контуров с различными параметрами производительности. Модель отличается высокой надёжностью, минимальным уровнем вибрации и акустического шума, что позволяет устанавливать её в цехах и на производствах с повышенными требованиями к комфорту персонала. Основное предназначение этого агрегата – перекачка минеральных масел и других совместимых гидравлических жидкостей в системах промышленного оборудования на территории Казахстана и стран СНГ.
Краткие технические данные и код ТН ВЭД
Габаритные размеры и масса насоса пластинчатого НПл 16-20/16 соответствуют стандартам для оборудования этого класса, обеспечивая простоту интеграции в существующие гидросистемы. Код ТН ВЭД для данной продукции: 841360000, что упрощает процедуры таможенного оформления при поставках.
| Параметр | Значение |
|---|
| Диапазон массы, кг | 19 |
| Габаритные размеры (Д×Ш×В), мм | 320×210×245 |
| Код ТН ВЭД | 841360000 |
– Еркетай, неге насос пластинчатый НПл 16-20/16 базарда ең сенімді деп аталады?
– Оның екі ағыны бар, біреуі жұмыс істесе, екіншісі резервте тұрады! Бұл жердегі инженерлердің айтуынша, екі қол әрқашан біреуден мықты.
Условное обозначение модели НПл 16-20/16
Маркировка агрегата содержит полную информацию о его основных параметрах:
НПл – Насос пластинчатый.
16 – Рабочий объём первого потока, выраженный в кубических сантиметрах (см³).
20 – Рабочий объём второго потока, также в см³.
/16 – Номинальное рабочее давление, которое агрегат способен развивать на выходе, составляет 16 Мегапаскалей (МПа). Таким образом, насос пластинчатый НПл 16-20/16 представляет собой двухпоточный гидравлический насос с раздельными производительностями 16 и 20 см³ на оборот, рассчитанный на давление 16 МПа.
Детальные технические характеристики
Для точного подбора насоса пластинчатого НПл 16-20/16 под задачи вашего производства важно учитывать все его эксплуатационные параметры. В таблице ниже представлены ключевые технические характеристики, определяющие область применения, производительность и условия подключения агрегата.
| Параметр | Значение / Описание |
|---|
| Тип гидронасоса | НПл 16-20/16 (двухпоточный, пластинчатый) |
| Номинальное рабочее давление, МПа | 16 |
| Подача (производительность), л/мин | 19,4 – 25,5 (зависит от скорости вращения и вязкости) |
| Рабочий объем (подача на оборот), см³ | 16 (первый поток) / 20 (второй поток) |
| Рекомендуемая частота вращения, об/мин | 1500 |
| Тип рабочей среды | Минеральные масла, гидравлические жидкости (HFC, HFD) |
| Диапазон рабочих температур, °С | от -10 до +60 |
| Рекомендуемая кинематическая вязкость, мм²/с | 25 – 213 |
| Присоединительные размеры (вал/фланец) | Ø28 мм / 160×160 мм |
| Масса агрегата, кг | 19 |
Принцип работы двухпоточного пластинчатого насоса
Рабочий цикл насоса пластинчатого НПл 16-20/16 основан на роторно-пластинчатой схеме. Внутри статорного кольца (ротора) радиально перемещаются подпружиненные пластины. При вращении ротора центробежная сила и давление жидкости прижимают пластины к внутренней поверхности эксцентрично расположенной обоймы (статора), формируя замкнутые рабочие камеры. В зоне всасывания объём этих камер увеличивается, создавая разрежение и затягивая рабочую жидкость. По мере вращения камеры перемещаются в зону нагнетания, где их объём уменьшается, что приводит к вытеснению жидкости под высоким давлением в напорную магистраль. Уникальность модели НПл 16-20/16 заключается в реализации двух независимых таких систем в одном корпусе, что позволяет одновременно питать две гидравлические линии с разными требованиями к расходу, используя один приводной двигатель.
Температурный режим, ресурс и требования к эксплуатации
Насос пластинчатый НПл 16-20/16 рассчитан на долговременную работу в широком диапазоне условий. Критически важно соблюдать требования к рабочей среде: используемое масло должно иметь кинематическую вязкость в пределах 25–213 мм²/с и тонкость фильтрации не менее 25 микрометров (мкм). Эксплуатация допускается при температурах окружающей среды и жидкости от -10°C до +60°C. При соблюдении этих условий и проведении планового технического обслуживания (контроль уровня и чистоты масла, замена фильтров) номинальный срок службы насоса пластинчатого НПл 16-20/16 превышает 15 000 моточасов. Производитель Гидротех предоставляет гарантию 24 месяца на всю свою продукцию, что подтверждает её высочайшую надёжность.
Область применения и типовое оборудование
Благодаря своей универсальности, высокой производительности и надёжности, насос пластинчатый НПл 16-20/16 находит широкое применение в различных отраслях промышленности Казахстана. Его часто можно встретить в гидравлических системах прессового оборудования, современных станков с ЧПУ, литьевых машин для пластмасс. В дорожно-строительной технике (экскаваторы, бульдозеры, автогрейдеры) и сельскохозяйственных машинах он обеспечивает работу исполнительных механизмов. Двухпоточная схема особенно востребована в нефтегазовом секторе на насосных станциях, в химической промышленности для систем точного дозирования, а также в энергетике для обслуживания вспомогательных систем турбинных установок. По сути, везде, где требуется стабильное и мощное гидравлическое питание с возможностью разделения потоков, насос пластинчатый НПл 16-20/16 становится оптимальным выбором.
Состав ремкомплекта и часто заменяемые детали
Для поддержания насоса пластинчатого НПл 16-20/16 в рабочем состоянии рекомендуется иметь под рукой стандартный ремкомплект. Чаще всего в процессе эксплуатации подвержены естественному износу пластины (лопатки), уплотнительные кольца и сальниковые комплекты. Повреждения подшипников или вала случаются реже и обычно связаны с экстремальными нагрузками или попаданием абразивных частиц в систему.
| Наименование запчасти / комплекта | Назначение |
|---|
| Ремкомплект РК-НПл.16-20 (базовый) | Комплект пластин, уплотнений и прокладок для текущего ремонта |
| Пластины (лопатки) в сборе | Основной рабочий орган, подверженный механическому износу |
| Уплотнительный комплект (сальник, манжеты) | Предотвращение утечек гидравлической жидкости |
| Подшипниковый узел | Обеспечение плавного вращения вала |
Габаритные и присоединительные размеры
Рис. 1. Габаритный чертеж и общий вид насоса пластинчатого НПл 16-20/16.

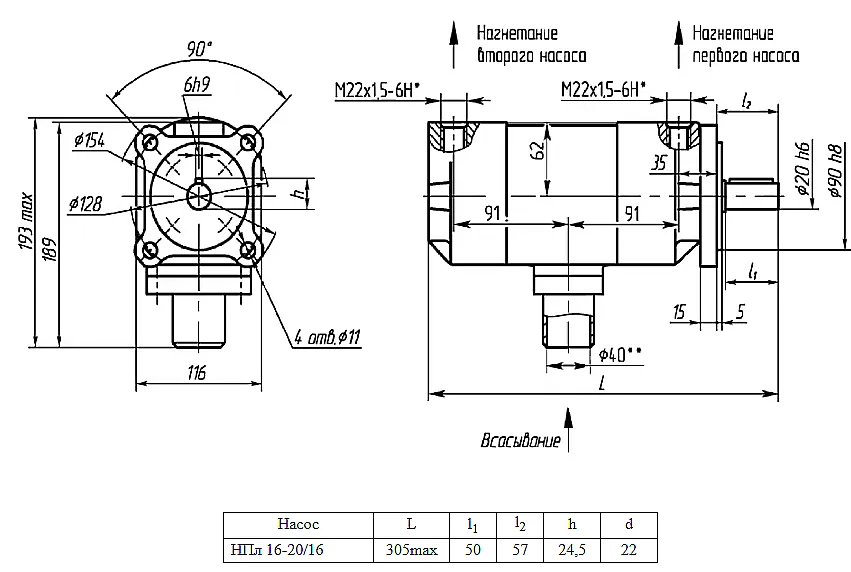

Рис. 2. Детальный чертеж с присоединительными размерами, посадочными отверстиями и параметрами вала насоса НПл 16-20/16.
Все указанные на чертежах размеры соответствуют требованиям ГОСТ 13824-83. Ключевые присоединительные параметры: диаметр выходного вала составляет 28 мм, монтажный фланец имеет размеры 160×160 мм, а резьба на напорных и всасывающих патрубках выполнена стандартной метрической резьбой М20×1,5. Это обеспечивает простую и стандартизированную установку насоса пластинчатого НПл 16-20/16 на отечественное и импортное оборудование.
Примеры оформления заказа
При формировании заявки на приобретение насоса пластинчатого НПл 16-20/16 через наш сайт рекомендуем указывать полное наименование и необходимое исполнение:
— «Насос пластинчатый НПл 16-20/16, исполнение 1» – стандартная комплектация для минеральных масел.
— «Насос пластинчатый НПл 16-20/16, исполнение 2» – модификация с усиленными фторкаучуковыми уплотнениями для работы с биоразлагаемыми жидкостями (HFC, HFD).
— «Насос пластинчатый НПл 16-20/16 в сборе с электродвигателем АИР» – готовый силовой агрегат.
Для быстрого заказа используйте артикул: ГИДР-off453. Чтобы уточнить наличие, стоимость и оформить заявку, перейдите в раздел Контакты. Срок отгрузки со склада в Костанае составляет 1-3 рабочих дня.
Часто задаваемые вопросы (FAQ)
Вопрос: Как правильно подобрать модификацию насоса пластинчатого НПл 16-20/16 под мою гидросистему в Казахстане?
Ответ: При выборе необходимо учитывать три ключевых параметра: требуемое давление (до 16 МПа), суммарную производительность двух потоков (до 25,5 л/мин) и тип рабочей жидкости (минеральное масло или специальные жидкости HFC/HFD). Наши инженеры в Актау готовы помочь с подбором. Просто укажите данные вашего оборудования при заказе.
Вопрос: Какие сроки поставки насоса пластинчатого НПл 16-20/16 в мой город?
Ответ: Мы осуществляем доставку по всему Казахстану и странам СНГ. При наличии на складе в Костанае отгрузка происходит в течение 1-3 дней. Транспортными компаниями доставляем в Астану, Алматы, Шымкент, Караганду, Актобе, Тараз, Павлодар, Усть-Каменогорск и другие города. Срок доставки обычно составляет 3-7 дней в зависимости от города-получателя.
Вопрос: Каковы условия эксплуатации насоса пластинчатого НПл 16-20/16 в суровом климате Казахстана?
Ответ: Насос пластинчатый НПл 16-20/16 специально адаптирован для работы в условиях широкого температурного диапазона от -10°C до +60°C. Для запуска в зимний период рекомендуется использовать масла с соответствующими низкотемпературными свойствами или предусмотреть систему подогрева рабочей жидкости. Корпус насоса обладает достаточной стойкостью к температурным перепадам.
Вопрос: Совместим ли насос пластинчатый НПл 16-20/16 с импортным оборудованием, уже установленным на нашем производстве?
Ответ: Да, благодаря стандартизированным присоединительным размерам (фланец 160×160 мм, вал Ø28 мм) и широкому диапазону рабочих параметров, насос пластинчатый НПл 16-20/16 является отличной заменой многим импортным аналогам, таким как Vickers PVQ20 или Rexroth PV7. Он часто используется для модернизации или ремонта гидросистем без необходимости переделки посадочных мест.
Гидротех – ваш надежный партнер в Казахстане
Выбирая насос пластинчатый НПл 16-20/16 от бренда Гидротех, вы инвестируете в надежность и долговечность вашего промышленного оборудования. Наша компания, являясь официальным поставщиком гидравлических компонентов в Казахстане, гарантирует 100% соответствие продукции заявленным техническим характеристикам и стандартам качества. Все агрегаты проходят предпродажные испытания. Мы не только поставим вам качественный продукт, но и обеспечим полное техническое сопровождение, помощь в подборе и консультации по монтажу. Доставка осуществляется по всем регионам Казахстана и в страны СНГ. Обращайтесь к специалистам Гидротех через наш сайт gidro777.kz – мы находим решения для самых сложных гидравлических задач.
