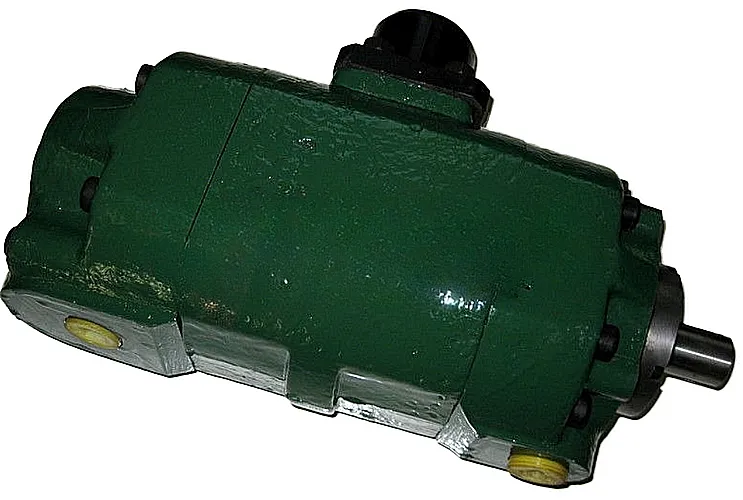

Насос пластинчатый НПл 16-25/6,3: надежный источник двух независимых потоков
Насос пластинчатый НПл 16-25/6,3 — это сердце современной гидравлической системы, предназначенное для стабильного снабжения ее рабочим телом — минеральными маслами. Данная модель, производимая под брендом Гидротех, воплощает в себе принципы надежности и энергоэффективности, столь важные для промышленных предприятий Казахстана. Двухпоточная конструкция позволяет использовать один агрегат для одновременного обслуживания двух независимых контуров, что упрощает кинематическую схему оборудования и снижает затраты на модернизацию. Насос пластинчатый НПл 16-25/6,3 является ключевым звеном в системах, где критически важны стабильность давления и непрерывность процесса.
Основные преимущества насоса пластинчатого НПл 16-25/6,3 проистекают из его продуманной конструкции: низкий уровень шума, устойчивость к гидроударам и высокая ремонтопригодность. Эти качества делают его лучшим выбором для эксплуатации в условиях казахстанской промышленности — от нефтегазового сектора до перерабатывающих цехов. Потребность в эффективной перекачке жидкостей под давлением делает этот насос пластинчатый НПл 16-25/6,3 незаменимым компонентом.
Краткое описание, вес и габариты
Двухпоточный пластинчатый гидронасос предназначен для перекачивания минеральных масел, таких как ИГП-32 или ИГП-46, в замкнутых гидравлических системах станочного и прессового оборудования. Он обеспечивает номинальное рабочее давление до 6,3 МПа.
Габаритные размеры и масса насоса могут незначительно варьироваться в зависимости от конкретного исполнения (базовое, с усиленными подшипниками и т.д.). В таблице ниже представлены основные параметры по весу и габаритам для планирования монтажа.
| Параметр | Значение | Примечание |
|---|
| Примерный вес, кг | 18 - 21 | В зависимости от комплектации |
| Длина, мм | ~280 | Основной размер по валу |
| Ширина, мм | ~210 | По присоединительным фланцам |
| Высота, мм | ~175 | По корпусу |
| Код ТН ВЭД | 841350000 | Для таможенного оформления |
Технический юмор от мастеров
Қазақша анекдот: Бір инженер жұмысшыдан сұрайды: «Менің насос пластинчатый НПл 16-25/6,3 жұмыс істемейді, не істеймін?». Жұмысшы жауап береді: «Ауыз су құйыңыз, егер ол жұмыс істемесе, онда оны дәрігерге көрсетіңіз – бәлкім, оның қысымы төмен!».
На русском: Почему насос пластинчатый НПл 16-25/6,3 такой надежный? Потому что его пластины никогда не «выпадают» из графика работы, в отличие от некоторых сотрудников в понедельник утром!
Подробные технические характеристики
Пластинчатый насос НПл 16-25/6,3 разработан для длительной эксплуатации в составе промышленных гидроприводов. Его параметры оптимально сбалансированы для большинства задач.
| Наименование параметра | Значение | Единица измерения |
|---|
| Тип насоса | Пластинчатый, двухпоточный | - |
| Номинальное рабочее давление (выходное) | 6,3 | МПа |
| Рабочий объем (первый/второй поток) | 16 / 25 | см³ |
| Номинальная подача (суммарная) | 12,7 - 21,1 | л/мин |
| Номинальная частота вращения вала | 960 | об/мин |
| Максимальная частота вращения | 1500 | об/мин |
| Диапазон температур рабочей среды | От -10 до +60 | °С |
| Рекомендуемая вязкость рабочей среды | 20 - 400 | мм²/с |
| Требуемая тонкость фильтрации | Не грубее 25 | мкм |
| Присоединительные размеры (всас/нагн) | 25 мм / 20 мм | По ISO 4401 |
| Тип рабочей среды | Минеральные и некоторые синтетические гидравлические масла | - |
Принцип работы двухпоточного пластинчатого насоса
Принцип действия насоса пластинчатого НПл 16-25/6,3 основан на изменении объема рабочих камер, образованных ротором, пластинами и статором. При вращении вала (приводимого, например, электродвигателем) пластины под действием центробежной силы плотно прижимаются к профилированной внутренней поверхности статора. Это создает изолированные полости. На участке всасывания объем полости увеличивается, создавая разряжение и затягивая масло из бака. По мере вращения объем полости уменьшается, вытесняя масло в напорную магистраль под давлением. Двухпоточность реализована за счет особой конструкции распределителя и ротора, что позволяет получить два независимых, но синхронных потока жидкости с разными рабочими объемами.
Температурный режим, совместимость сред и срок службы
Для обеспечения заявленного ресурса насос пластинчатый НПл 16-25/6,3 должен эксплуатироваться в определенных условиях. Ключевое требование — чистота рабочей жидкости. Использование фильтров тонкостью 25 мкм и регулярная их замена — залог долгой жизни пластин и уплотнений. Срок службы агрегата при соблюдении всех условий эксплуатации (правильное масло, чистота, отсутствие кавитации) превышает 8000 моточасов. Важно избегать длительной работы на предельном давлении и обеспечивать плавный пуск системы. Применение масел с вязкостью за пределами рекомендованного диапазона приводит к повышенному износу и перегреву.
Область применения в Казахстане
Универсальность и надежность делают этот насос пластинчатый НПл 16-25/6,3 востребованным в различных отраслях промышленности Казахстана:
Станочный парк: Токарные, фрезерные, шлифовальные станки с гидроприводом подач и зажимными устройствами.
Прессовое оборудование: Гидравлические прессы для металлообработки, производства строительных материалов.
Нефтегазовая отрасль: Вспомогательные системы управления арматурой, системы дозирования реагентов.
Сельхозтехника: Гидравлические системы современных комбайнов, тракторов, погрузчиков.
Спецтехника: Автокраны, манипуляторы, коммунальная техника, где требуется стабильное давление в двух контурах.
Этот насос пластинчатый НПл 16-25/6,3 часто является оптимальной заменой импортным аналогам в рамках программы импортозамещения, предлагая лучшее соотношение цены и качества для казахстанского потребителя.
Расшифровка условного обозначения НПл 16-25/6,3
Маркировка модели содержит всю основную информацию о его ключевых параметрах:
НПл — Насос Пластинчатый.
16 — рабочий объем первой гидролинии, 16 кубических сантиметров.
25 — рабочий объем второй гидролинии, 25 кубических сантиметров.
6,3 — номинальное рабочее давление, 6,3 Мегапаскаля (примерно 63 кгс/см²).
Таким образом, сама маркировка прямо указывает на то, что перед вами двухпоточный насос пластинчатый НПл 16-25/6,3.
Габаритные и присоединительные размеры
Для интеграции насоса в ваше оборудование необходимо учитывать его монтажные размеры.
Рис. 1. Габаритный чертеж насоса НПл 16-25/6,3. Вид сбоку с указанием основных присоединительных размеров и посадочных мест.
Присоединение гидравлических линий осуществляется через стандартные резьбовые отверстия на фланцах. Материал корпуса — качественный серый чугун с антикоррозийным покрытием, что гарантирует долговечность даже в условиях цеха с повышенной влажностью.
Ремонтный комплект и часто заменяемые запчасти
Для поддержания работоспособности насоса рекомендуется иметь базовый ремкомплект. Обычно в него входят детали, подверженные естественному износу.
| Наименование запчасти | Количество в ремкомплекте | Признаки износа / неисправности |
|---|
| Комплект пластин (лопаток) | 1 полный набор | Снижение производительности, повышенный шум |
| Уплотнительные кольца (сальники) вала | 2-3 шт. | Течь масла по валу |
| Уплотнения распределительной крышки | 1 комплект | Внешняя течь в зоне фланцев |
| Подшипники ротора (при необходимости) | 2 шт. | Повышенный люфт или шум вала |
Примеры оформления заказа
При заказе насоса у официального поставщика Гидротех в Казахстане вы можете указать нужную модификацию:
• «НПл 16-25/6,3» — базовая комплектация для стандартных условий.
• «НПл 16-25/6,3-01» — модификация с подшипниками увеличенного ресурса для круглосуточной работы.
• «НПл 16-25/6,3-02» — исполнение с уплотнениями из фторкаучука (витона) для совместимости с некоторыми синтетическими маслами или агрессивными средами.
Для консультации и подбора всегда доступны специалисты компании Гидротех по телефону или через форму обратной связи на сайте.
Ответы на частые вопросы (FAQ)
Как выбрать между базовой и модифицированной версией насоса НПл 16-25/6,3?
Выбор зависит от условий эксплуатации. Базовая версия подходит для большинства задач со стандартным режимом работы. Версия «-01» рекомендуется для оборудования с интенсивным, почти непрерывным циклом. Исполнение «-02» выбирают, если в системе используются специфические рабочие жидкости. Наши инженеры готовы помочь с выбором.
Каковы сроки поставки насоса НПл 16-25/6,3 в мой город в Казахстане?
Насосы основных модификаций часто есть в наличии на складе в Костанае. Доставка в Астану, Алматы, Шымкент, Караганду, Актобе, Тараз, Павлодар, Усть-Каменогорск осуществляется в течение 2-5 рабочих дней. Для других городов и стран СНГ сроки уточняются индивидуально при оформлении заказа.
Можно ли подключить насос НПл 16-25/6,3 к существующей гидросистеме со старым насосом другого типа?
Да, в большинстве случаев это возможно, но требует проверки. Необходимо согласовать присоединительные размеры (посадочный фланец, вал), номинальную подачу и давление. Часто для замены требуется лишь переходная плита. Мы предоставляем консультации по адаптации.
Какие есть рекомендации по первому запуску и обкатке насоса?
Первый запуск критически важен. Заполните систему чистым маслом, убедитесь в отсутствии воздуха в линиях. Рекомендуется провести обкатку в течение первых 10 часов работы на пониженной нагрузке (около 50% от номинального давления). Это позволяет пластинам и другим парам трения правильно приработаться, что значительно увеличивает общий ресурс насоса пластинчатого НПл 16-25/6,3.
Гидротех — ваш надежный поставщик гидравлики в Казахстане и СНГ
Выбирая насос пластинчатый НПл 16-25/6,3 у компании Гидротех, вы выбираете не просто оборудование, а комплексное решение. Мы являемся прямыми поставщиками и гарантируем оригинальность и качество каждой единицы. На всю продукцию распространяется гарантия. Наша логистическая сеть охватывает весь Казахстан: от Астаны и Алматы до региональных центров, а также страны СНГ. Техническая поддержка наших специалистов, знающих специфику местного рынка и условий эксплуатации, доступна на всех этапах — от выбора до монтажа и сервиса. Для заказа, получения актуальной цены или консультации перейдите в раздел Контакты или оставьте заявку онлайн. Обеспечьте свою технику надежным сердцем — выберите насос Гидротех.
