Магнитные сепараторы серии Х43 (Х43-43, Х43-44, Х43-45) представляют собой высокоэффективное оборудование для непрерывной автоматической очистки смазочно-охлаждающих жидкостей (СОЖ) на металлообрабатывающих предприятиях Казахстана. Основное назначение этих устройств – удаление ферромагнитных частиц (металлической стружки, продуктов износа абразивного инструмента) из циркулирующих жидкостных систем, что значительно повышает качество обработки деталей и продлевает срок службы как самой СОЖ, так и технологического оборудования.
Назначение и область применения сепараторов Х43
Сепараторы магнитные Х43 нашли широкое применение в цехах, где используются шлифовальные, хонинговальные, доводочные и другие станки с абразивным инструментом. Использование сепаратора Х43 позволяет решить ключевые задачи современного производства: улучшить качество поверхности обрабатываемых деталей, исключить риск попадания абразивных частиц в зону контакта, что снижает брак, и многократно использовать дорогостоящие охлаждающие жидкости. В условиях казахстанских промышленных центров, таких как Астана, Алматы, Караганда и Павлодар, где сосредоточено множество машиностроительных и металлообрабатывающих предприятий, внедрение подобных систем очистки является экономически оправданным и технологически необходимым шагом.
Устройство и принцип работы магнитного сепаратора Х43

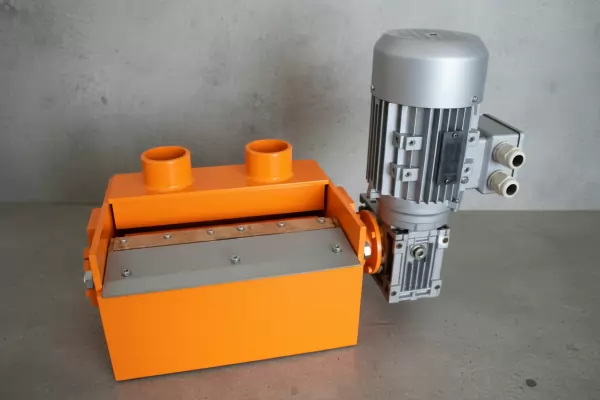

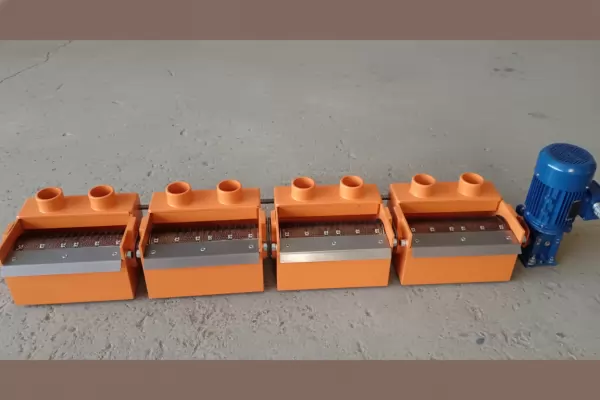

Конструктивно магнитный сепаратор Х43 представляет собой компактный агрегат, состоящий из корпуса, внутри которого установлен вращающийся барабан с мощными феррито-бариевыми постоянными магнитами, мотор-редуктора, приводящего барабан в движение, скребка для удаления уловленных частиц и съемной защитной крышки. Загрязненная жидкость подается во входное отверстие, проходит через зазор между корпусом и вращающимся магнитным барабаном. Частицы железа и стали притягиваются к поверхности барабана, в то время как очищенная жидкость свободно вытекает через выходной патрубок. Вращение барабана происходит в направлении, противоположном току жидкости, что повышает эффективность улавливания. Накопившиеся на барабане частицы непрерывно счищаются жестким скребком и собираются в специальный отсек для дальнейшей утилизации. Процесс очистки является полностью автоматическим и не требует постоянного контроля оператора.
Жаңа магнитті сепаратор Х43-44 орнатып, шеберге айтады:
— Енді ешқандай металл қалдықтары СОЖ--ға қосылмайды!
Шебер жауап береді:
— Тамаша! Ал енді біз таза сумен жұмыс істей аламыз ба?
Технические характеристики и параметры
Сепараторы магнитные серии Х43 рассчитаны на работу с различными типами рабочих сред. Основная область – это очистка водно-эмульсионных СОЖ (96,5% воды, 3,5% эмульсола) с низкой вязкостью, которые используются на шлифовальных операциях. Модельный ряд, включающий Х43-43, Х43-44, Х43-45, а также Х43-46 и Х43-47, покрывает широкий спектр потребностей в производительности.
| Модель сепаратора | Номинальная производительность, л/мин | Тип рабочей среды | Диапазон рабочих температур жидкости | Масса, кг (ориентировочно) |
|---|
| Сепаратор Х43-43 | 50 | Водные эмульсии на минеральных маслах, синтетические и масляные жидкости вязкостью до 75 мм²/с | От +10 °C до +55 °C | 20 |
| Сепаратор Х43-44 | 100 | 25 |
| Сепаратор Х43-45 | 200 | 40 |
| Х43-46 | 400 | 120 |
| Х43-47 | 630 | 180 |
Устройства выпускаются в двух исполнениях относительно привода: с левым (Х43-..-2) и правым (Х43-..-1) расположением мотор-редуктора, что позволяет оптимально вписать сепаратор в планировку цеха или станка. Также существует модификация с резьбовым отверстием G 2" на задней стенке для дополнительного слива (обозначается суффиксом -1, например, Х43-43-1-1).
Габаритные и присоединительные размеры
Выбор конкретной модели магнитного сепаратора Х43 зависит не только от требуемой производительности, но и от доступного пространства для монтажа. Ниже представлены ключевые размеры для наиболее востребованных моделей. Для корректного подключения важно обеспечить уклон подводящего трубопровода от станка к сепаратору не менее 5° для обеспечения самотека жидкости.
| Обозначение модели | Габаритная длина L, мм (не более) | Присоединительный размер L1, мм (±0,6) | Особенности исполнения |
|---|
| X43-43-1 (правый привод) | 155 | 125 | Базовое исполнение |
| X43-44-1 (правый привод) | 285 | 250 | Базовое исполнение |
| X43-45-1 (правый привод) | 545 | 515 | Базовое исполнение |
Модели с левым расположением привода (Х43-..-2) имеют аналогичные габаритные размеры. Поставляемые нашей компанией сепараторы магнитные Х43 комплектуются всеми необходимыми элементами для быстрого монтажа в существующую систему циркуляции СОЖ.
Эксплуатация, обслуживание и ремонт
Для обеспечения длительного и бесперебойного срока службы сепаратора Х43 необходимо соблюдать простые правила. Обязательным условием является заземление корпуса при установке. Масло в редукторе необходимо заменять не реже одного раза в шесть месяцев, используя рекомендованные составы (например, ИС-20 с добавлением 3% олеиновой кислоты). Скребок и магнитный барабан требуют регулярной очистки от шлама – при штатной работе не реже одного раза в месяц, а при длительных простоях (более 12 часов) очистку необходимо произвести перед повторным пуском. Это предотвратит запрессовку частиц и обеспечит максимальную эффективность очистки.
Важно: сепараторы Х43 не предназначены для работы во взрывоопасных средах или в средах с агрессивными парами, разрушающими металлы и изоляцию.
Ремонтный комплект и запасные части
Наиболее подверженными износу в процессе эксплуатации магнитного сепаратора Х43 являются следующие узлы и детали:
| Наименование запчасти / узла | Вероятная причина замены | Примечание |
|---|
| Скребок (пластина съемника) | Механический износ рабочей кромки | Требует регулярной проверки и замены для поддержания эффективности очистки |
| Сальниковые уплотнения / манжеты | Естественное старение резины, потеря эластичности | Необходимы для предотвращения протечек жидкости вдоль вала |
| Подшипниковые узлы барабана | Износ из-за попадания абразива или длительной работы | Смена масла в редукторе продлевает их ресурс |
| Щетки электродвигателя (для мотор-редукторов определенного типа) | Электрический износ | Проверяется при снижении частоты вращения барабана |
Пример условного обозначения при заказе
Структура обозначения магнитного сепаратора Х43 позволяет точно указать все необходимые параметры:
«Магнитный сепаратор Х43-43-1 О4.1» расшифровывается так:
• Х43 – тип изделия (магнитный сепаратор).
• 43 – модель по производительности (50 л/мин).
• 1 – исполнение привода (1 – правый, 2 – левый).
• 1 (вторая цифра после дефиса) – наличие резьбового отверстия G2 (для модификаций, где это предусмотрено).
• О4.1 – климатическое исполнение и категория размещения (для умеренного климата в закрытых помещениях).
Для условий Казахстана часто применяется исполнение УХЛ4 (умеренно-холодный климат).
Аналоги и альтернативы: серия СМЛ
На казахстанском рынке активно используются прямые аналоги серии Х43 российского производства – сепараторы магнитные линии СМЛ. Например, популярный сепаратор магнитный Х43-43 полностью аналогичен по характеристикам и присоединительным размерам модели СМЛ-50, а Х43-44 – модели СМЛ-100. Наша компания «Гидротех» может подобрать и предложить оптимальный вариант как из серии Х43, так и современных аналогов СМЛ, исходя из потребностей и бюджета заказчика. Поставка осуществляется со склада в Костанае с доставкой в любой регион Казахстана и страны СНГ.
Сотрудничество и доставка по Казахстану и СНГ
Компания «Гидротех» является надежным поставщиком промышленного оборудования, включая полный модельный ряд сепараторов магнитных Х43. Мы осуществляем прямые поставки на предприятия во всех крупных промышленных центрах Казахстана: в Астане, Алматы, Шымкенте, Караганде, Актобе, Таразе, Павлодаре, Усть-Каменогорске и других городах. Также организуем отправку оборудования в страны СНГ. На весь ассортимент предоставляются гарантийные обязательства и квалифицированная техническая поддержка. Для получения подробной консультации, расчета стоимости и оформления заказа на сепаратор Х43 или его аналог, обратитесь к нашим специалистам через сайт https://gidro777.kz/ или раздел Контакты. Мы поможем подобрать оборудование, которое повысит эффективность и качество вашего производства.
