Насос пластинчатый НПл 80-125/6,3 – это двухпоточный роторный агрегат объемного типа, ключевой элемент для создания стабильного давления и потока рабочей жидкости в промышленных гидравлических системах. Этот надежный пластинчатый насос нашел широкое применение в металлорежущих станках и различном технологическом оборудовании по всему Казахстану.
Описание и назначение пластинчатого насоса НПл 80-125/6,3
Основное предназначение насоса пластинчатого НПл 80-125/6,3 – обеспечение номинального давления в 6,3 МПа (63 атмосферы) и подачи нерегулируемого потока минерального масла или других рабочих жидкостей в гидроприводах. Конструктивно он представляет собой двухкамерный пластинчатый насос, где ротор с пластинами вращается внутри эксцентрично расположенного статора, что обеспечивает высокую производительность и стабильность работы. Направление вращения вала – правое (по часовой стрелке со стороны привода), но по запросу доступны модификации с левым вращением.
Основные параметры, вес и размеры
Для быстрого ознакомления с ключевыми параметрами агрегата приведем сводную таблицу. Пластинчатый насос НПл 80-125/6,3 характеризуется солидной массой и компактными присоединительными размерами, что важно при интеграции в существующие системы.
| Параметр |
Значение / Диапазон |
| Масса насоса |
53,8 кг |
| Габаритные размеры (приблизительно) |
Стандартные, согласно чертежу |
| Код ТН ВЭД |
8413 60 100 0 (Насосы роторные пластинчатые) |
Екі пластиналы насос НПл 80-125/6,3 жұмыс істегенде: «Менің қысымым тұрақты, ал ағым – мәңгілік!» – деп ойлайды. Ол жұмысын біледі!
Технические характеристики насоса НПл 80-125/6,3
В таблице ниже представлены основные технические характеристики пластинчатого насоса НПл 80-125/6,3, которые определяют его применение и эксплуатационные возможности.
| Наименование параметра |
Значение |
| Модель / Старое обозначение |
НПл 80-125/6,3 (70Г12-25АМ) |
| Рабочее давление, номинальное |
6,3 МПа (63 атм.) |
| Подача (производительность) |
69,9 / 110,4 л/мин |
| Номинальный рабочий объем |
205 см³ |
| Номинальная мощность |
22,8 кВт |
| Диапазон рабочих температур |
от -10 °C до +60 °C |
| Тип рабочей среды (вязкость) |
Масла, кинематическая вязкость 20–400 мм²/с |
| Присоединительные размеры (фланцы, вал) |
Стандартные, см. изображения |
| Масса |
53,8 кг |
Принцип работы пластинчатого насоса
Пластинчатый насос НПл 80-125/6,3 относится к объемным роторным насосам. Вращающийся ротор с подвижными пластинами помещен в статор с эксцентричной внутренней полостью. При вращении пластины выдвигаются под действием центробежной силы и прижимаются к стенкам статора, образуя changing полости всасывания и нагнетания. Это создает непрерывный поток жидкости с постоянным давлением, что и требуется для стабильной работы гидропривода. Такая конструкция обеспечивает надежность и долгий срок службы данного насоса пластинчатого.
Температурный режим и срок службы
Эксплуатация насоса пластинчатого НПл 80-125/6,3 разрешена в широком диапазоне температур рабочей среды: от -10°C до +60°C. Для обеспечения максимального ресурса рекомендуется использовать масла с кинематической вязкостью в указанном диапазоне (20–400 мм²/с) и соблюдать чистоту рабочей жидкости. При своевременном техническом обслуживании и замене изнашивающихся компонентов срок службы этого пластинчатого насоса составляет многие годы, что подтверждается его применением на ответственных производствах.
Область применения и оборудование
Данный пластинчатый насос НПл 80-125/6,3 предназначен в первую очередь для оснащения гидравлических систем (гидроприводов) металлорежущих станков – токарных, фрезерных, шлифовальных. Он также успешно используется в прессовом оборудовании, подъемных механизмах, технологических линиях и других машинах, где требуется источник гидравлической энергии с постоянными параметрами давления и потока. Насос востребован на предприятиях машиностроительного и металлообрабатывающего кластеров Казахстана.
Состав ремкомплекта и запчасти
Для поддержания работоспособности насоса пластинчатого НПл 80-125/6,3 важно иметь доступ к запасным частям. Наиболее подвержены износу пластины (лопатки), уплотнения, пружины и подшипники. Рекомендуемый состав ремкомплекта представлен в таблице.
| Наименование запчасти |
Назначение |
| Комплект пластин (лопаток) |
Основной рабочий орган, создающий перекачивающие полости |
| Уплотнительные кольца и манжеты |
Герметизация камер и вала |
| Комплект пружин |
Прижим пластин к статору |
| Подшипники вала |
Обеспечение плавного вращения ротора |
| Прокладки корпусные |
Герметизация разъемов корпуса |
Условное обозначение модели
Маркировка НПл 80-125/6,3 расшифровывается следующим образом: Н – насос, Пл – пластинчатый, 80-125 – параметры, связанные с рабочим объемом и подачей, 6,3 – номинальное рабочее давление в МПа. Это обозначение является стандартным для продукции отечественного производства, к которой относится и этот надежный пластинчатый насос.
Габаритные и присоединительные размеры
Для точного монтажа насоса пластинчатого НПл 80-125/6,3 в гидросистему необходимо учитывать его габариты и присоединительные размеры фланцев и вала. Ниже представлены изображения с видами насоса, на которых отмечены ключевые размеры.

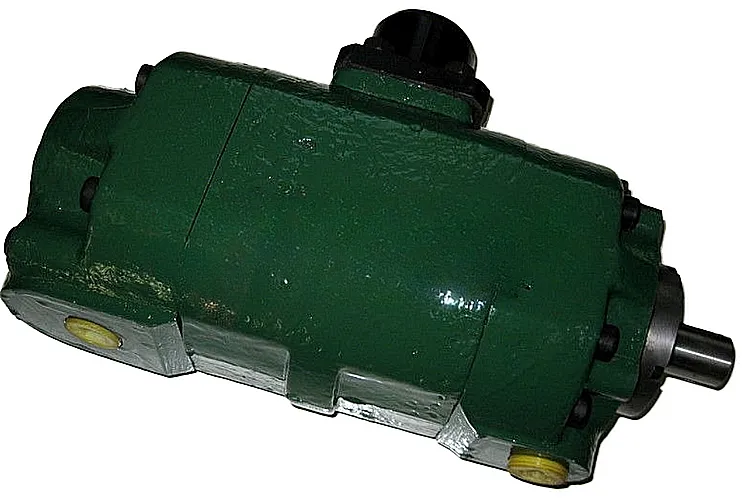

Рис. 1. Вид сбоку на пластинчатый насос НПл 80-125/6,3 с основными габаритными размерами.

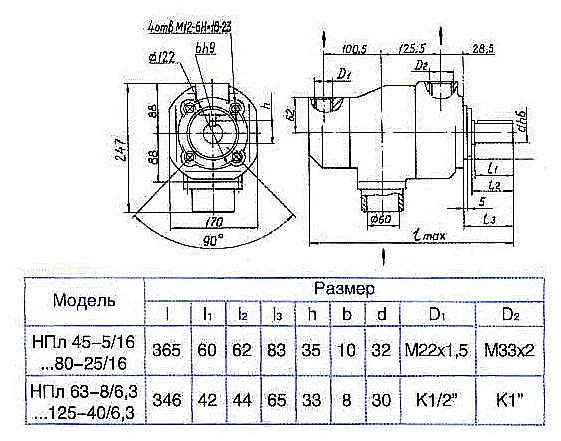

Рис. 2. Вид со стороны привода и гидравлических портов подключения пластинчатого насоса.
Как заказать насос пластинчатый НПл 80-125/6,3
Для приобретения оригинального насоса пластинчатого НПл 80-125/6,3 в Казахстане оформите заявку через наш сайт. Вы можете отправить запрос на расчет стоимости и сроков поставки. Укажите требуемое количество, желаемое направление вращения вала (правое/левое) и контактные данные. Наш менеджер свяжется с вами для уточнения деталей.
Пример заказа: «Насос НПл 80-125/6,3, правое вращение, 2 шт. Доставка в Караганду.»
Доставка по Казахстану и странам СНГ
Компания Гидротех, являясь прямым поставщиком промышленного гидравлического оборудования, организует оперативную доставку насоса пластинчатого НПл 80-125/6,3 в любой регион Казахстана и страны СНГ. Мы работаем с транспортомными компаниями для поставок в Нур-Султан (Астану), Алматы, Шымкент, Караганду, Актобе, Тараз, Павлодар, Усть-Каменогорск и другие города. Гарантируем сохранность груза и соблюдение согласованных сроков.
Часто задаваемые вопросы (FAQ) по насосу НПл 80-125/6,3
Ответы на популярные вопросы о пластинчатом насосе НПл 80-125/6,3.
Вопрос: Как правильно подобрать пластинчатый насос НПл 80-125/6,3 для замены на старом станке?
Ответ: Необходимо сверить ключевые параметры: давление (6,3 МПа), подачу (около 70/110 л/мин), направление вращения вала, присоединительные размеры фланцев и вала. Рекомендуем прислать фото старого насоса или его паспорт для точного подбора.
Вопрос: Какие сроки поставки насоса пластинчатого НПл 80-125/6,3 в Актау?
Ответ: При наличии на складе в Казахстане отгрузка происходит в течение 1-3 рабочих дней. Срок транзитной доставки в Актау зависит от выбранного способа перевозки и обычно составляет 5-10 дней.
Вопрос: Можно ли использовать данный пластинчатый насос с маслами на синтетической основе?
Ответ: Да, насос пластинчатый НПл 80-125/6,3 рассчитан на работу с минеральными и некоторыми синтетическими маслами, кинематическая вязкость которых находится в диапазоне 20–400 мм²/с. Важно, чтобы масло было чистым и соответствовало требованиям гидросистем.
Вопрос: Предоставляет ли Гидротех гарантию и сервисное обслуживание на эту модель насоса?
Ответ: Да, на весь ассортимент оборудования, включая пластинчатый насос НПл 80-125/6,3, распространяется официальная гарантия. Мы также обеспечиваем техническую поддержку, консультации по монтажу и поставку оригинальных запасных частей для ремонта.
Выбирая насос пластинчатый НПл 80-125/6,3 от бренда Гидротех, вы выбираете надежность, проверенную временем на предприятиях Казахстана. Мы, как национальный поставщик с опорой в Актау, гарантируем качество продукции, доступные цены и полное сопровождение на всех этапах – от выбора до ввода в эксплуатацию. Свяжитесь с нами для получения выгодного коммерческого предложения!
