Описание и назначение гидравлического оборудования
Насос пластинчатый НПл 25-25/6,3 – это современный двухпоточный гидравлический агрегат, предназначенный для эффективной и стабильной работы в различных промышленных системах. Основное назначение данного оборудования – создание и поддержание давления рабочей жидкости (гидравлического масла) в контурах смазки, управления и силовых приводах. Насос пластинчатый НПл 25-25/6,3 отличается высокой надежностью, способностью работать в условиях интенсивных нагрузок и обеспечивать точную подачу масла без значительных пульсаций. Его конструкция специально разработана для использования в условиях Казахстана, где важна устойчивость к перепадам температур и работе с различными типами масел.
Краткие технические сведения: масса, размеры и код ТН ВЭД
Пластинчатый насос обладает компактными габаритами, облегчающими его монтаж на разнообразное оборудование. Вес агрегата составляет 19 кг, что обеспечивает удобство транспортировки и установки. По своим присоединительным размерам насос пластинчатый НПл 25-25/6,3 соответствует общепринятым стандартам для данного типа оборудования, что упрощает его интеграцию в существующие гидросистемы. Для таможенного оформления при импорте используется код ТН ВЭД 8413 50 990 0.
| Параметр | Значение |
|---|
| Масса, кг | 19 |
| Длина, мм | 245 |
| Ширина, мм | 185 |
| Высота, мм | 160 |
| Размеры фланца, мм | 125 x 125 |
| Диаметр монтажных отверстий, мм | 14 |
| Код ТН ВЭД | 8413 50 990 0 |
«Бір шебер сауатты техниктен сұрады: «Насос пластинчатый НПл 25-25/6,3 неге екі ағымды?». Ол жауап берді: «Бірі жұмыс істеу үшін, екіншісі басқаларға қаншалықты тамаша екенін көрсету үшін!»
Технические характеристики насоса пластинчатого НПл 25-25/6,3
Рассмотрим ключевые параметры, которые определяют производительность и область применения данного гидравлического агрегата. Насос пластинчатый НПл 25-25/6,3 спроектирован для работы в широком диапазоне условий, сохраняя высокую эффективность.
| Показатель | Значение |
|---|
| Номинальное рабочее давление, МПа | 6,3 |
| Рабочий объем каждого потока, см³ | 25 |
| Подача (производительность на каждый поток), л/мин | 21,1 |
| Частота вращения вала, об/мин | 960 |
| Диапазон рабочих температур рабочей среды, °С | от -10 до +60 |
| Рекомендуемая вязкость рабочей жидкости, мм²/с | 20 - 400 |
| Тип присоединения | Фланец |
Принцип работы двухпоточного пластинчатого насоса
Технология действия насоса пластинчатого НПл 25-25/6,3 основана на классическом пластинчатом принципе, усовершенствованном для двух независимых потоков. В корпусе агрегата расположен ротор со специальными радиальными пазами. В эти пазы установлены подвижные пластины. При вращении ротора под действием центробежной силы пластины выдвигаются и плотно прижимаются к внутренней поверхности статора (корпуса), образуя замкнутые камеры. В зоне всасывания объем этих камер увеличивается, создавая разрежение и затягивая рабочую жидкость. При дальнейшем вращении объем камеры уменьшается, что приводит к вытеснению жидкости в напорную магистраль уже под высоким давлением. Уникальность модели НПл 25-25/6,3 заключается в двухпоточной конструкции, которая обеспечивает работу двух независимых гидравлических контуров от одного приводного вала, что значительно экономит место и упрощает конструкцию системы. Именно эта особенность делает насос пластинчатый НПл 25-25/6,3 таким востребованным для сложных промышленных задач.
Температурный режим работы и ресурс агрегата
Для обеспечения долговечной работы насоса пластинчатого НПл 25-25/6,3 необходимо соблюдать регламентированный температурный режим. Оборудование рассчитано на эксплуатацию с рабочей жидкостью, температура которой находится в диапазоне от -10°C до +60°C. Это позволяет использовать его в большинстве климатических зон Казахстана. Критически важным является и качество масла: рекомендуется использование минеральных гидравлических масел, а тонкость фильтрации на входе в насос должна быть не хуже 25 мкм. При соблюдении всех условий эксплуатации, указанных в паспорте, ресурс насоса пластинчатого НПл 25-25/6,3 превышает 10 000 часов. Специальные износостойкие покрытия ключевых деталей увеличивают срок службы по сравнению со стандартными моделями.
Область применения и совместимое оборудование
Благодаря своей надежности и двухпоточности, насос пластинчатый НПл 25-25/6,3 нашел широкое применение в различных отраслях промышленности Казахстана. Основные сферы использования:
Нефтегазовый сектор: оборудование для бурения, системы управления задвижками, гидравлические приводы различных механизмов на буровых установках и платформах, в том числе на месторождениях Мангистауской области.
Металлургия и горнодобывающая промышленность: гидроприводы станков, системы смазки мощного прессового и прокатного оборудования, механизмы управления на обогатительных фабриках. Его способность работать в условиях запыленности (с должной фильтрацией) особенно ценится.
Станкостроение и машиностроение: фрезерные, токарные и шлифовальные станки с ЧПУ, где требуется точная и плавная подача гидросилы. Насос пластинчатый НПл 25-25/6,3 обеспечивает стабильную работу контуров подачи и зажима.
Сельскохозяйственное машиностроение: гидросистемы тракторов (например, «Беларус»), комбайнов и другой навесной техники для управления рабочими органами. Агрегат хорошо зарекомендовал себя в условиях активной эксплуатации на полях Казахстана.
Оборудование совместимо с гидроаппаратурой многих отечественных и зарубежных производителей, что позволяет легко встраивать насос пластинчатый НПл 25-25/6,3 в модернизируемые линии.
Состав ремонтного комплекта и запасные части
Для поддержания насоса пластинчатого НПл 25-25/6,3 в рабочем состоянии рекомендуется иметь набор ключевых расходных и запасных элементов. Чаще всего изнашиваются детали, подверженные трению.
| Наименование детали / комплекта | Назначение |
|---|
| Комплект пластин (лопаток) | Основные рабочие органы, создающие камеры. Требуют периодической замены при естественном износе. |
| Уплотнительный комплект (сальники, манжеты) | Обеспечивают герметичность вала и корпуса, предотвращают утечки масла. |
| Распределительный диск (торцевая пластина) | Участвует в распределении потоков жидкости между всасывающей и нагнетающей полостями. |
| Подшипники вала | Обеспечивают свободное вращение ротора. |
| Пружины пластин (если предусмотрены конструкцией) | Прижимают пластины к статору на малых оборотах. |
Все запчасти для насоса пластинчатого НПл 25-25/6,3 можно заказать у официального поставщика Гидротех, что гарантирует их полное соответствие оригиналу.
Условное обозначение модели
Маркировка НПл 25-25/6,3 имеет четкую логику и позволяет специалистам сразу определить основные параметры агрегата:
НПл – это аббревиатура, обозначающая Насос Пластинчатый.
25 – рабочий объем первого потока, выраженный в кубических сантиметрах (см³).
25 – рабочий объем второго потока (также 25 см³), что подтверждает двухпоточность конструкции.
6,3 – номинальное рабочее давление, которое может развивать насос, в мегапаскалях (МПа).
Таким образом, насос пластинчатый НПл 25-25/6,3 – это пластинчатый насос с двумя независимыми потоками по 25 см³ каждый, рассчитанный на давление до 6,3 МПа.
Габаритные и присоединительные размеры для монтажа
Правильный монтаж начинается с изучения размеров. Ниже представлены визуальные схемы, которые помогут корректно установить агрегат.

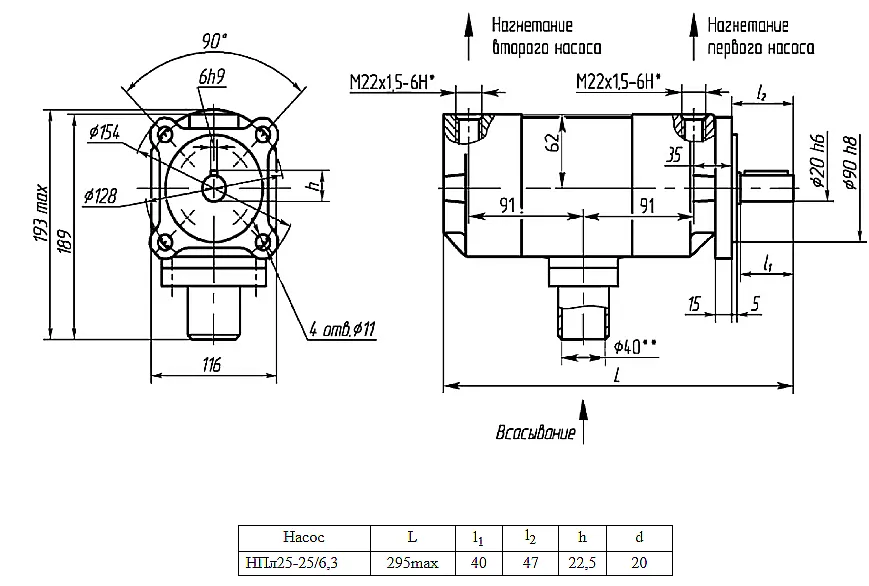

Рис. 1. Общий габаритный чертеж насоса пластинчатого НПл 25-25/6,3 с указанием основных монтажных размеров.
Рис. 2. Детализация присоединительного фланца на корпусе двухпоточного насоса НПл 25-25/6,3.
Пример корректного оформления заказа
Для оперативного формирования заявки и избежания ошибок при поставке рекомендуется указывать следующую информацию:
– Полное официальное наименование товара: Насос пластинчатый НПл 25-25/6,3.
– Необходимое количество единиц.
– Требования к комплектации (например, «с ремкомплектом уплотнений»).
– Желаемые документы (сертификат соответствия, паспорт на русском и казахском языке).
– Адрес доставки (город, район).
Пример заявки: «Просим поставить 3 шт. насоса пластинчатого НПл 25-25/6,3, с паспортом и сертификатом, до г. Алматы, на склад компании. Контактное лицо: …».
Часто задаваемые вопросы (FAQ)
Вопрос 1: В чем главное преимущество двухпоточного насоса НПл 25-25/6,3 перед двумя отдельными насосами?
Ключевое преимущество – компактность и экономия. Один агрегат насос пластинчатый НПл 25-25/6,3 заменяет два однопоточных насоса, занимая меньше места на установке, требуя одного привода (двигателя) и одного монтажного узла. Это также упрощает техническое обслуживание и снижает общую стоимость системы.
Вопрос 2: Как выбрать нужную модификацию насоса, если требуется другая производительность или давление?
Линейка насосов НПл включает модели с разным рабочим объемом (подачей) и номинальным давлением. Для выбора оптимальной модификации, отличной от НПл 25-25/6,3, обратитесь к инженерам компании Гидротех. Они помогут подобрать аналог, исходя из требуемых параметров расхода (л/мин) и давления (МПа) в вашей гидросистеме.
Вопрос 3: Каковы сроки поставки насоса в регионы Казахстана, например, в Актобе или Павлодар?
Поставки осуществляются со склада в Костанае. Для основных городов (Астана, Алматы, Шымкент, Караганда, Актобе, Тараз, Павлодар, Усть-Каменогорск) стандартный срок доставки составляет 3-7 рабочих дней в зависимости от выбранного способа транспортировки (автотранспорт, ж/д). Точные сроки и стоимость доставки уточняются при оформлении заказа через Контакты.
Вопрос 4: Можно ли использовать насос пластинчатый НПл 25-25/6,3 с современными синтетическими или биоразлагаемыми гидравлическими жидкостями?
Да, возможно. Однако необходимо убедиться, что вязкость выбранной жидкости попадает в рекомендуемый диапазон (20-400 мм²/с) при рабочей температуре. Для некоторых специфических типов жидкостей (например, на основе полигликоля) может потребоваться согласование с производителем по совместимости с материалами уплотнений.
Почему стоит выбрать насос Пластинчатый НПл 25-25/6,3 от компании Гидротех
Приобретая гидравлическое оборудование у надежного поставщика в Казахстане, вы получаете не просто продукт, а комплексное решение. Компания Гидротех, являясь официальным поставщиком и представляя одноименный бренд, гарантирует качество каждой единицы насоса пластинчатого НПл 25-25/6,3, подтвержденное заводскими испытаниями и паспортами. Мы организуем оперативную доставку в любой город Казахстана, включая удаленные регионы, а также в страны СНГ. Наши специалисты готовы предоставить консультацию по подбору, монтажу и обслуживанию оборудования. Выбирая насос пластинчатый НПл 25-25/6,3 от Гидротех, вы инвестируете в стабильность и эффективность своих производственных процессов.
