Гидромотор МРФ радиально-поршневой высокомоментный

7 моделей серии

Гидромотор МРФ радиально-поршневой высокомоментный

Гидромотор МРФ радиально-поршневой высокомоментный с номинальным давлением 25 МПа для тяжелого оборудования. Широкий модельный ряд (МРФ 160/25, 250/25, 400/25, 630/25, 1000/25, 1600/25). Доставка по Казахстану (Астана, Алматы, Караганда, Усть-Каменогорск и др.), СНГ. Гарантия качества от бренда Гидротех.

Цена по запросу

● В наличии

Заказать онлайн

+7 701 271 0999 info@gidro777.kz WhatsApp

Гидромотор МРФ радиально-поршневой высокомоментный – это надежный и проверенный временем силовой агрегат, предназначенный для работы в составе мощных гидравлических систем. Модели серии характеризуются фланцевым подключением, нерегулируемым рабочим объемом и способностью выдавать значительный крутящий момент даже на низких оборотах. Этот качественный гидромотор МРФ радиально-поршневой высокомоментный нашел широкое применение в различных отраслях промышленности Казахстана, где требуется надежный привод для тяжелых механизмов.

Общее описание и назначение гидромотора МРФ

Конструкция гидромотора МРФ радиально-поршневого высокомоментного основана на радиально-поршневой схеме, что обеспечивает высокую удельную мощность, компактность и способность работать под большими нагрузками. Основная задача агрегата – преобразование гидравлической энергии потока рабочей жидкости (масла) в механическую энергию вращения выходного вала. Благодаря высокому номинальному давлению в 25 МПа и значительному крутящему моменту, этот гидромотор МРФ радиально-поршневой высокомоментный является оптимальным решением для приводов, работающих в тяжелых условиях.

Жауапкерші инженер гидравликаға жаңашылдықпен қарап: "Ауыр жұмыс үшін бізге тек радиалды-поршеньді, жоғары моментті МРФ гидромотор керек. Ол өзінің мықтылығымен емес, қарапайымдылығымен таң қалдырады – ішінде тек су ішінде жүзетін балықтар сияқты поршеньдер бар!"

Основные технические характеристики и модельдер қатары

Серия охватывает шесть основных моделей с различными рабочими объемами. Именно рабочий объем (см³) является ключевым параметром, определяющим производительность и крутящий момент. Нижеприведенная таблица дает общее представление о весовых и габаритных показателях серии. Для гидромотора МРФ радиально-поршневого высокомоментного Код ТН ВЭД – 8412 29 100 0.

Параметр	Модели 160/25, 250/25, 400/25	Модели 630/25, 1000/25, 1600/25
Диапазон рабочих объемов, см³	От 160 до 1600
Масса (без раб. жидкости), кг, не более	от 58 до 78	от 150 до 220
Габаритные размеры (D х H), мм	~ 310 х 343-400	~ 425 х 510

Детальные технические параметры моделей МРФ

Выбор конкретной модели гидромотора МРФ радиально-поршневого высокомоментного зависит от требуемых параметров системы: расхода, частоты вращения и необходимого крутящего момента. Представленная таблица поможет в сравнении и подборе.

Тип гидромотора		МРФ 160/25	МРФ 250/25	МРФ 400/25	МРФ 630/25	МРФ 1000/25	МРФ 1600/25
Рабочий объем, см³		160	250	400	630	1000	1600
Частота вращения, об/мин	номинальная	480		300		240	150
	максимальная	600		450	378		220
	минимальная	10	8	5			4
Номинальный расход, л/мин		81	127		199	253	255
Давление на входе, МПа	номинальное	25 МПа
	максимальное	32 МПа
Давление на выходе, МПа	максимальное	2,5
	минимальное	0,3
Крутящий момент, Нм		597	932	1492	2276	3613	5780
Мощность эффективная, кВт		29,4	45,9		70,1	89
КПД полный		>0,9			>0,87
Масса, кг		58	74	78	150		220

Принцип работы, рабочая среда и срок службы

В гидромоторе МРФ радиально-поршневом высокомоментном преобразование энергии происходит за счет воздействия нагнетаемого под высоким давлением масла на радиально расположенные поршни. Поршни, выдвигаясь из своих цилиндров, через шатуны и кулачковый механизм приводят во вращение выходной вал. Такая конструкция обеспечивает высокий пусковой момент и стабильную работу на низких оборотах.

В качестве рабочей среды применяются минеральные индустриальные масла (И-Г, И-Д, ВМГЗ и др.), очищенные от воды, кислот, смол и механических примесей. Рекомендуемая вязкость масла – от 20 до 500 сСт. Температура рабочей жидкости должна находиться в диапазоне от 0°С до +60°С, а температура окружающей среды – от 0°С до +50°С. Климатическое исполнение – УХЛ или О для категории размещения 4 по ГОСТ 15150. При соблюдении условий эксплуатации и использовании качественного, чистого масла, ресурс гидромотора МРФ радиально-поршневого высокомоментного составляет многие годы.

Область применения и совместимое оборудование

Благодаря своей надежности и мощности, гидромотор МРФ радиально-поршневой высокомоментный нашел применение в качестве исполнительного механизма в следующем оборудовании:

Оборудование для переработки пластмасс: термопластавтоматы, экструдеры, прессы.
Металлообработка: кузнечно-прессовое оборудование (гильотинные ножницы, прессы), листогибы.
Деревообработка: мощные круглопильные станки, лесозаготовительные машины.
Строительно-дорожная и горная техника: буровые установки, шахтное оборудование, грейдеры, асфальтоукладчики.
Другое: приводы конвейеров, лебедок, мешалок и других силовых механизмов в различных отраслях промышленности Казахстана.

Конструктивное устройство и ремонтопригодность

Конструкция гидромотора МРФ радиально-поршневого высокомоментного является разборной и ремонтопригодной. Среди запчастей, которые могут потребовать замены в процессе длительной эксплуатации, чаще всего выделяют уплотнительные элементы (манометрические кольца, сальники, манжеты), поршни и плунжерные пары, подшипниковые узлы, а также золотниковый распределитель. Наличие ремкомплектов позволяет оперативно восстановить работоспособность агрегата.

Условное обозначение гидромотора МРФ

Шифр модели содержит всю необходимую информацию. Рассмотрим на примере: МРФ-400/25М00УХЛ4.
МР – Гидромотор радиально-поршневой.
Ф – Исполнение с фланцевым соединением.
400 – Рабочий объем в см³.
25 – Номинальное давление (25 МПа).
М – Модернизированное исполнение.
00 – Исполнение без датчика тахометра (01 – с механическим, 07 – с электронным).
УХЛ – Климатическое исполнение (может быть «О»).
4 – Категория размещения по ГОСТ 15150.

Габаритные и присоединительные размеры

Для правильного монтажа и подключения гидромотора МРФ радиально-поршневого высокомоментного необходимы точные размеры. Ниже представлена схема (чертеж) с обозначением типоразмеров, а также две таблицы с числовыми значениями для всех модификаций (МРФ-1, МРФ-2 и т.д.).

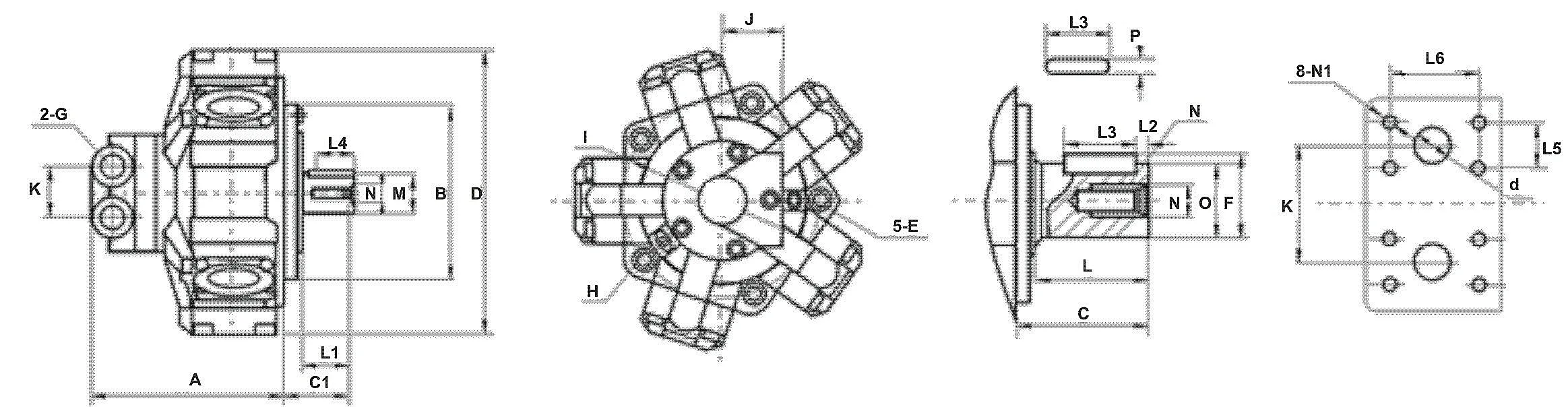

Чертеж и габаритные размеры гидромотора МРФ радиально-поршневого высокомоментного с фланцевым присоединением

Типоразмер (Model)	A	В	C	C1	D	d	E	F	G (вход)	H (выход)	I	J	К
МРФ-1	180	125f7	60	49	237	-	13	38	G3/4"	G1/4"	160±0.2	64	56
МРФ-2	185	162f7	72	72	251	-	13	43	G3/4"	G1/4"	180±0.2	64	56
МРФ-3	195	190f7	79	79	298	-	13	41	G3/4"	G3/8"	210±0.2	64	56
МРФ-6	225	230f7	90	90	390	-	16	45	G1/2"	G1/2"	254±0.2	78	69
МРФ-11	259	256f7	121	101	451	-	17	57	G1"	G1/2"	300±0.2	78	69
МРФ-16	292	301.5f7	170	148	510	25	21	75.5	M22x1.5	G1/2"	327±0.2	95	100
МРФ-31	411	380f7	166	166	640	40	25	90	M22x1.5	G1/2"	420±0.2	95	100
МРФ-100	508	501f7	240	240	814	40	33	127

Типоразмер (Model)	L	L1	L2	L3	L4	L5	L6	M (отв. под шплинт)	N (резьба)	N1	O (вал)	P (шпонка)
МРФ-1	42	31	2	40	22	-	-	6-30x25x6	M8	-	35f7	10h9
МРФ-2	56	56	5	45	36	-	-	6-30x25x6	M8	-	40f7	12h9
МРФ-3	57	57	5	45	38	-	-	8-38x32x6	M12	-	38f7	10h9
МРФ-6	63	63	5	50	43	-	-	8-42x36x7	M14	-	42f7	12h9
МРФ-11	90	70	5	80	50	-	-	8-50x46x9	M14	-	54f7	14h9
МРФ-16	110	88	5	100	69	26.2	52.4	8-72x62x12

Заказ гидромотора МРФ с доставкой по Казахстану

Для заказа правильной модели гидромотора МРФ радиально-поршневого высокомоментного подготовьте информацию о требуемых технических параметрах (рабочий объем, давление, частота вращения) или модель вашего оборудования. Это гарантирует подбор точной модификации. Примеры заказа:
МРФ-630/25М00УХЛ4 – Гидромотор объемом 630 см³, давлением 25 МПа, без тахометра.
МРФ-400/25М07О4 – Гидромотор объемом 400 см³ с электронным тахометром, для умеренного климата.

Бренд Гидротех осуществляет прямые поставки данной серии в Казахстан. Мы гарантируем качество поставляемой продукции, полное соответствие техническим паспортам и оперативную доставку в любые регионы страны и СНГ, включая Астану, Алматы, Шымкент, Караганду, Актобе, Тараз, Павлодар, Усть-Каменогорск, а также в Беларусь и другие страны Содружества. Являясь надежным поставщиком гидравлических компонентов для тяжелой промышленности Казахстана, компания Гидротех обеспечивает техническую поддержку и консультации на всех этапах сотрудничества.

Гидротех · поставка по Казахстану · gidro777.kz

Линейка серии · 7

	Размеры	Масса, кг	Цена
Гидромотор МРФ	—	—	По запросу
Радиально-поршневой гидромотор МРФ 1600	—	220	2 193 750 ₸
Радиально-поршневой гидромотор МРФ-1000/25 М1-01	—	—	1 404 000 ₸
Радиально-поршневой гидромотор МРФ-160/25М1	—	58	421 200 ₸
Радиально-поршневой гидромотор МРФ-250/25М-0,1	—	—	508 950 ₸
Радиально-поршневой гидромотор МРФ-400/25М1-0,1	310?400 мм	78	526 500 ₸
Радиально-поршневой гидромотор МРФ-630/25 М1-01	—	—	1 228 500 ₸
