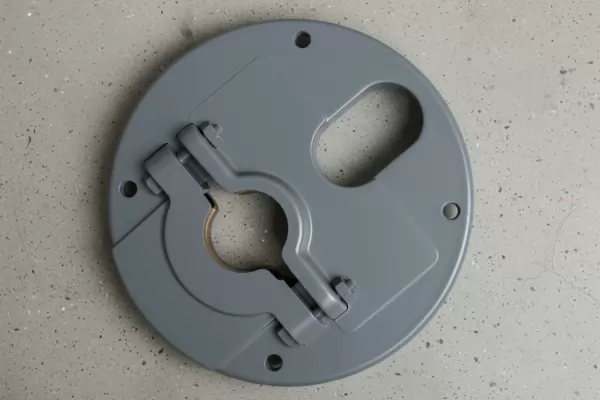

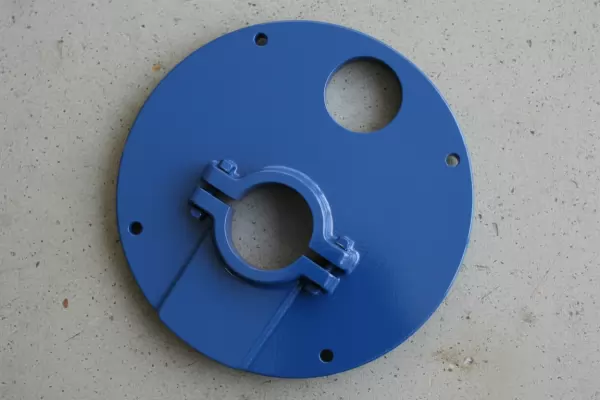

Электронасосы серии П представляют собой надежные и проверенные временем вертикальные центробежные помпы, предназначенные для систем охлаждения на металлорежущем оборудовании. Эти агрегаты являются основой технологического процесса для множества предприятий Казахстана: от небольших токарных цехов до крупных автоматических линий. Центробежные вертикальные электронасосы серии П разработаны для перекачивания смазочно-охлаждающих жидкостей (СОЖ) и минеральных масел с вязкостью до 90 сСт. Их ключевое отличие — полностью металлическая конструкция погружной части, что гарантирует долговечность и надежность в условиях цеховой эксплуатации. Устройства поставляются в комплекте с опорной плитой для монтажа, что упрощает их установку на станок или крышку бака. Компания Гидротех, как казахстанский поставщик, поставляет центробежные вертикальные электронасосы П напрямую с завода-изготовителя, обеспечивая доступные цены и оперативные сроки поставки во все регионы страны.
Описание и назначение серии вертикальных электронасосов П
Основная задача центробежных вертикальных электронасосов П-25, П-50, П-100, П-200 — бесперебойная подача охлаждающей жидкости к рабочей зоне режущего инструмента. Использование центробежного вертикального электронасоса позволяет эффективно отводить тепло, уменьшая износ инструмента и повышая качество обработки деталей. Это гидравлическое оборудование, без которого невозможна нормальная работа токарных, фрезерных, сверлильных и шлифовальных станков. Помимо СОЖ, помпы могут использоваться для перекачивания масел, что расширяет сферу их применения до различных смазочных систем. Серия вертикальных центробежных электронасосов П славятся своей неприхотливостью и простотой обслуживания, что особенно важно для казахстанских предприятий, где ценят прочную и понятную технику.
Общие габаритные параметры и данные серии П
Для оперативного подбора представим ключевые параметры серии вертикальных центробежных электронасосов П. Диапазон производительности охватывает самые востребованные потребности — от 25 до 200 литров в минуту. Электродвигатели помп имеют двойное напряжение питания (220/380 В), что позволяет легко интегрировать их в существующую сеть предприятия.
Бір слесарь помпаны суреттейді: «Мынау – менің мылқау электронасосым, өзіңіз көріп тұрсыз, вертикальды центробежный П сериясының». – «Неге мылқау?» – деп сұрайды серіктесі. – «Өйткені ол әрқашан жұмысын төменнен бастайды!»
Модели в серии сгруппированы по производительности и мощности. Код ТН ВЭД для данной продукции, как правило, 8413 70 100 0. Эта информация важна для корректного таможенного оформления при международных закупках, хотя для покупателей по Казахстану все вопросы берет на себя поставщик Гидротех.
| Модель | Диапазон производительности, л/мин | Присоединительная резьба | Диапазон веса, кг (не более) | Наружный диаметр опорного фланца, мм |
|---|
| П-25, ПА-22, П-50 | 22 - 50 | G 1/2" - G 3/4" | 5.9 | 160 |
| П-100, П-125, П-200 | 90 - 200 | G 1" - G 1 1/4" | 12 | 230 |
Подробные технические характеристики моделей серии П
Для детального ознакомления с каждой модификацией центробежного вертикального электронасоса представляем сводную таблицу с уникальными описаниями параметров. Все данные актуальны для работы с чистыми и неагрессивными средами.
| Наименование параметра | Насос-помпа П-25(М) | Насос-помпа П-50(М) | Насос-помпа П-100(М) | Насос-помпа П-200(М) |
|---|
| Номинальная подача (производительность), л/мин | 25 | 50 | 100 | 200 |
| Рабочее давление нагнетания, МПа (кгс/см²) | 0.04 (0.4) | 0.04 (0.4) | 0.063 (0.63) | 0.08 (0.8) |
| Допустимая глубина погружения рабочей части, мм | 80 - 200 | 80 - 200 | 100 - 300 | 100 - 300 |
| Тип рабочей жидкости и среда | СОЖ, минеральное масло, жидкости с аналогичными свойствами |
| Максимально допустимая вязкость рабочей среды, сСт (мм²/с) | 90 |
| Допустимая степень загрязнения жидкости, г/л | Не более 5 |
| Присоединительный размер трубопровода (резьба трубная) | G 1/2" | G 3/4" | G 1" | G 1 1/4" |
| Масса насосного агрегата, кг | 5.9 | 5.9 | 12 | 12 |
| Параметры электропривода |
| Марка электродвигателя | 4ААМ50В2 | 4ААМ56В2 | АИР71А2 | АИР71В2 |
| Номинальная мощность двигателя, кВт | 0.12 | 0.25 | 0.75 | 1.1 |
| Частота вращения вала, об/мин | 3000 |
| Напряжение питания электрической сети, В | 220 / 380 |
Принцип действия вертикальных центробежных насосов (помп)
Принцип работы всех моделей серии П, от электронасоса П-25 до электронасоса П-200, основан на центробежной силе. Электродвигатель передает вращение на вал, на котором жестко закреплена крыльчатка (рабочее колесо). При вращении в погруженном состоянии жидкость захватывается лопатками колеса и под действием центробежной силы отбрасывается к периферии. В этот момент создается разрежение в центральной части, обеспечивающее постоянный подсос новой порции жидкости через защитную сетку. Отброшенная жидкость попадает в спиральный канал (улитку) корпуса, где кинетическая энергия частично преобразуется в давление, и далее направляется в нагнетательный патрубок, встроенный в стойку насоса. Таким образом, вертикальные центробежные электронасосы П обеспечивают непрерывный поток без пульсаций, что идеально для систем охлаждения.
Конструктивные особенности, температурный режим и срок службы
Конструкция центробежного вертикального электронасоса П отличается высокой надежностью. Проточная часть (корпус, крыльчатка, крышка) выполнена из чугуна, что обеспечивает стойкость к абразивному износу и коррозии от стандартных СОЖ. Стойка и электродвигатель крепятся на общем фланце. На всасывающем отверстии установлена стальная сетка для защиты от крупных механических примесей. Оборудование рассчитано на работу при температуре окружающей среды и перекачиваемой жидкости от +5°C до +40°C. При соблюдении условий эксплуатации (глубина погружения, чистота жидкости) и своевременном обслуживании, срок службы помп серии П составляет не менее 5-7 лет, а зачастую они работают и десятилетиями.

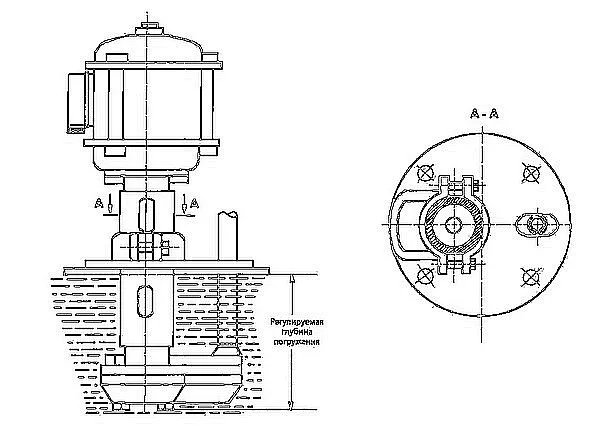

Рис.1 - Схема работы центробежного вертикального электронасоса серии П

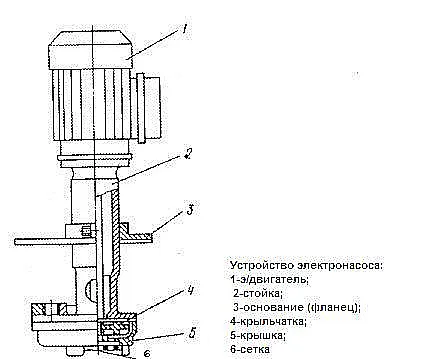

Рис.2 - Конструктивное устройство вертикального центробежного электронасоса типа П
Область применения и совместимое оборудование
Центробежные вертикальные электронасосы серии П применяются практически на всех типах металлорежущих станков отечественного (ст-ки 16К20, 1К62, 6Р13 и др.) и импортного производства, где требуется принудительная система охлаждения. Основные потребители в Казахстане:
• Токарные и револьверные станки.
• Фрезерные станки (консольные, продольно-фрезерные).
• Сверлильные и расточные станки.
• Шлифовальные станки (круглошлифовальные, плоскошлифовальные).
• Зубообрабатывающее оборудование.
• Автоматические линии и агрегатные станки.
• Камнережущие станки (для моделей высокой производительности).
Ремонтный комплект и типовые запчасти
Для поддержания работоспособности центробежного вертикального электронасоса рекомендуется иметь запас наиболее изнашиваемых деталей. Основные узлы, которые могут потребовать замены в процессе эксплуатации:
| Наименование детали (для ремкомплекта) | Типовое состояние / причина замены | Подходит для моделей |
|---|
| Крыльчатка (рабочее колесо) | Абразивный износ лопаток, кавитационная эрозия | П-25, П-50 |
| Сальниковое уплотнение вала | Естественный износ, начало протечки | Все модели серии П |
| Защитная сетка на всасывании | Механическое повреждение, засорение | Все модели серии П |
| Крышка насоса (улитка) | Встречается редко, при механическом повреждении | П-100, П-125, П-200 |
| Подшипниковый узел электродвигателя | Естественный износ, повышенный шум | Все модели серии П |
Оперативно получить нужные запчасти можно через официального поставщика Гидротех в Казахстане.
Условное обозначение и расшифровка маркировки модели
Маркировка центробежного вертикального электронасоса содержит всю необходимую информацию для его идентификации:
| П | - | 25 | (М) | С | .10 |
| Насос-помпа (электронасос) | | Производительность (25 л/мин) | Модернизированная конструкция | Исполнение для СОЖ | Климатическое исполнение У3 (для умеренного климата) |
Таким образом, модель П-25МС.10 расшифровывается как центробежный вертикальный электронасос производительностью 25 л/мин, модернизированный, для работы с СОЖ, в стандартном климатическом исполнении.
Примеры оформления заказа
Чтобы заказать центробежные вертикальные электронасосы П, достаточно указать следующее:
• Для замены на станке 16К20: «Электронасос центробежный вертикальный П-50МС.10, производительностью 50 л/мин, резьба G 3/4", с опорным фланцем, напряжение 380В — 1 шт.»
• Для оснащения новой линии: «Помпа вертикальная центробежная П-100МС.10, 100 л/мин, резьба G 1", 380В — 3 шт. с доставкой в г. Караганда.»
Оставить заявку можно через форму обратной связи на сайте или позвонив менеджерам компании Гидротех. Наши специалисты помогут подобрать аналог, если требуется прямая замена устаревшей модели НГ 1-25, НГ 2-50 и других.
Часто задаваемые вопросы (FAQ)
Как выбрать нужную модификацию центробежного вертикального электронасоса серии П?
Выбор модели зависит от трех ключевых факторов: 1) Производительность (л/мин) – должна соответствовать потребностям станка (обычно указана в паспорте или на старой помпе). 2) Присоединительный размер – измеряется резьба на выходном патрубке существующей системы. 3) Напряжение питания – 220В для небольших станков или 380В для промышленных. Если есть сомнения, предоставьте данные старого насоса или модель станка, специалисты Гидротех подберут точный аналог.
Какие сроки поставки и варианты доставки по Казахстану?
Наличие позиции «Электронасос П25, П50, П100, П200 (помпа) центробежный вертикальный» и срок отгрузки подтверждает менеджер. Доставка по Казахстану — СДЭК или другой согласованный перевозчик; точная стоимость зависит от города, веса и габаритов.
Каковы условия эксплуатации и можно ли использовать помпу для воды?
Электронасосы серии П разработаны специально для жидкостей на масляной основе (СОЖ, масла). Для перекачивания чистой воды они не рекомендуются, так как конструктивные зазоры и материалы рассчитаны на более вязкие среды, что может привести к снижению производительности и ресурса. Эксплуатация допускается при температуре жидкости от +5°C до +40°C, загрязненность – не более 5 г/л. Обязательное условие – соблюдение глубины погружения, указанной в характеристиках.
Совместимы ли новые электронасосы П со старыми системами охлаждения советских станков?
Да, абсолютно совместимы. Центробежные вертикальные электронасосы серии П являются прямыми преемниками и аналогами популярных советских помп типа НГ, Х14, ПА. Они полностью соответствуют им по всем габаритным, присоединительным и крепежным размерам. Замена происходит «в линию» без необходимости переделки трубопроводов или креплений. Более того, современные модификации (М, МС) имеют улучшенную конструкцию и более качественные электродвигатели.
Поставки по Казахстану и СНГ от казахстанского бренда
Компания Гидротех является надежным казахстанским поставщиком гидравлического и промышленного оборудования. Мы осуществляем прямые поставки вертикальных центробежных электронасосов серии П с заводов-изготовителей, что позволяет нам предлагать конкурентные цены без посредников. Организуем доставку во все регионы Казахстана, включая Актау, Астану, Алматы, Шымкент, Караганду, Актобе, Тараз, Павлодар, Усть-Каменогорск, а также в страны СНГ. На всю продукцию предоставляется гарантия. Для оформления заказа или получения консультации свяжитесь с нами через раздел Контакты или оставьте заявку прямо на сайте. Обеспечьте бесперебойную работу ваших станков с надежным оборудованием от Гидротех!
