В современном промышленном оборудовании надежность узлов трения напрямую зависит от точности и стабильности системы смазки. Для управления этим процессом используются специальные узлы, чья задача – дозировать подачу масла к каждой точке. Именно такими решениями являются блоки дроссельные смазочные БДи от российского бренда Гидротех. Эти устройства являются ключевым элементом в централизованных смазочных системах, обеспечивая визуальный контроль и плавную регулировку подачи минеральных масел к подшипникам, направляющим и другим трущимся парам станков, прессов, технологических линий.
Что такое блоки дроссельные смазочные БДи и где они применяются

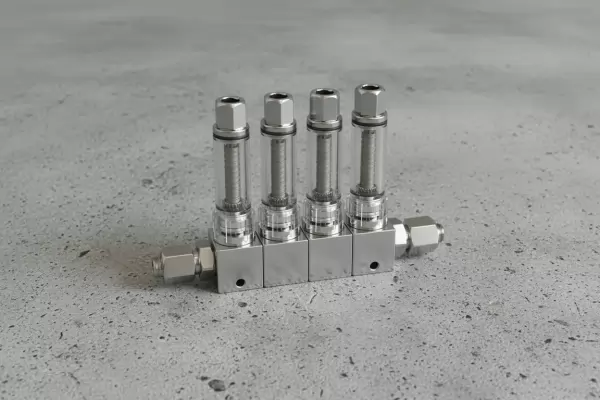

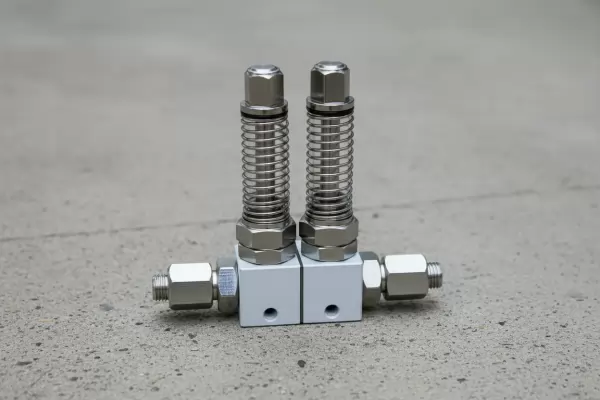

Блоки дроссельные смазочные БДи представляют собой модульные конструкции, состоящие из нескольких одноотводных секций, стянутых общими шпильками. Каждая секция оснащена собственным регулировочным устройством и визуальным индикатором расхода – поплавком. Основная задача блока дроссельного смазочного – отвести поток смазки от главной напорной магистрали, точно отрегулировать его количество и обеспечить оператору или технику возможность наглядного контроля за процессом смазывания в режиме реального времени. Это незаменимый элемент для обслуживания металлорежущих станков, кузнечно-прессового оборудования, прокатных станов и других сложных машин, используемых на казахстанских промышленных предприятиях в Атырау, Караганде и Усть-Каменогорске.
Ключевые технические характеристики модельного ряда БДи
Серия блоков дроссельных смазочных БДи представлена шестью моделями, различающимися количеством отводов и подводов, что позволяет гибко интегрировать их в любую смазочную схему. Основные параметры для всех исполнений остаются едиными, что упрощает выбор и проектирование.
| Параметр |
Модели БДи2, БДи2-1 |
Модели БДи4, БДи4-1 |
Модели БДи6, БДи6-1 |
| Номинальный расход в отводе, л/мин |
0,63±0,06 (для всех моделей) |
| Диапазон расходов, л/мин |
0,063...0,63 (для всех моделей) |
| Номинальное рабочее давление, МПа (бар) |
1,6 (16 бар) |
| Рабочая среда (смазочный материал) |
Минеральные масла, кинематическая вязкость 17…400 мм²/с (сСт) |
| Температура рабочей среды |
от 0°С до +50°С |
| Количество отводов |
2 |
4 |
6 |
| Количество подводов |
2 (БДи2) или 1 (БДи2-1) |
2 (БДи4) или 1 (БДи4-1) |
2 (БДи6) или 1 (БДи6-1) |
| Присоединительная резьба (стандарт) |
Внешняя трубная резьба (обычно G1/8" или М10×1), требуется уточнение по чертежу |
| Масса, кг |
0,25 |
0,45 |
0,65 |
| Код ТН ВЭД |
8481 80 900 0 – Прочая арматура для трубопроводов и цистерн |
Приходит как-то механик к инженеру и говорит: «У нас на станке сломался блок дроссельный смазочный БДи». Инженер в ответ: «Жаным, это не поломка, а его поплавок просто казахский танцор – он показывает расход, только когда захочет! Надо тихонько отрегулировать». Так что всегда проверяйте настройку ваших блоков.
Принцип работы и конструкция блока дроссельного
Работа блоков дроссельных смазочных БДи основана на принципе дросселирования потока жидкости. Масло из центральной магистрали поступает во входной канал, после чего распределяется по модульным секциям. Внутри каждой секции поток проходит через регулируемое дроссельное отверстие, размер которого изменяется поворотом специальной трубки. Этот поворот через гайку и шарик воздействует на конический стержень, изменяя зазор. Чем больше зазор, тем выше расход, и наоборот. Визуальный контроль осуществляется через прозрачное окно с поплавком: его положение в колбе четко указывает на текущий уровень расхода в данном отводе. Именно такая простая и надежная конструкция обеспечивает длительный срок службы изделия при соблюдении условий эксплуатации.
Габаритные и присоединительные размеры блоков БДи
Геометрия блока дроссельного смазочного БДи напрямую зависит от количества секций. При монтаже важно обеспечить зазор не менее 25 мм между корпусом и плоскостью крепления для удобства регулировки. Ниже приведены основные размерные параметры в миллиметрах. Унификация по длине L для моделей с одинаковым числом отводов (например, БДи2 и БДи2-1) упрощает замену при модернизации системы.

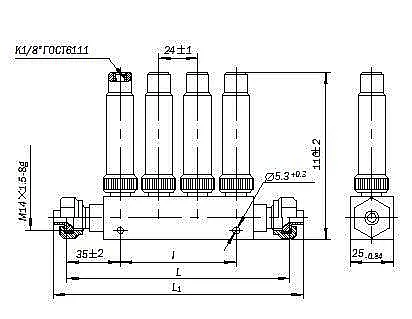

Габаритный чертеж с размерами L, I, L1 для блоков дроссельных смазочных БДи всех типоразмеров.
| Типоразмер блока |
L, мм (не более) |
I, мм |
L1, мм |
| БДи2 / БДи2-1 |
100 |
25 |
120 |
| БДи4 / БДи4-1 |
150 |
75 |
170 |
| БДи6 / БДи6-1 |
200 |
125 |
220 |
Условное обозначение и комплектация для заказа
Для корректного заказа блоков дроссельных смазочных БДи используется четкая система условных обозначений. Она включает в себя тип изделия, количество отводов, количество подводов и климатическое исполнение согласно ГОСТ 15150. Например, базовая модель для умеренного климата обозначается как «Блок дроссельный БДи2 УХЛ4». Модель с одним подводом для тропического климата будет иметь маркировку «Блок дроссельный БДи4-1 О4.1». Рекомендуем также уточнять необходимость дополнительных уплотнений или монтажного комплекта.
Ремонтопригодность и типовые ремкомплекты
Одним из достоинств блока дроссельного смазочного БДи является его ремонтопригодность. Наиболее частой «поломкой» является засорение дроссельной щели мелкими частицами в смазке. Для восстановления работоспособности секции потребуется стандартный набор ключей и очиститель. Типовой ремкомплект для одной секции может включать в себя: уплотнительные кольца (сальники) для штока и соединений, шарик регулировочного узла, пружину (если предусмотрена конструкцией) и новый поплавковый индикатор в сборе. Все детали имеют стандартные размеры в рамках серии, что упрощает снабжение. Производитель Гидротех поставляет как готовые блоки, так и ремкомплекты к ним.
Монтаж, эксплуатация и условия хранения
Установка блоков дроссельных смазочных БДи должна производиться в легкодоступном для визуального контроля месте. Перед блоком в системе обязательно должен быть установлен предохранительный клапан, настроенный на давление 1,25 от номинального (т.е. около 2,0 МПа). Используйте только чистые, отфильтрованные масла, соответствующие диапазону вязкости. При длительном простое оборудование рекомендуется законсервировать, слить смазку, а сами блоки хранить в сухом помещении при температуре от -50°С до +50°С, избегая попадания пыли и абразива внутрь каналов. При транспортировке по Казахстану от Актобе до Павлодара важно защитить изделие от ударов.
Примеры заказа блоков БДи для Казахстана
Для внесения ясности приведем типичные заказы наших клиентов с казахстанских предприятий:
Пример 1: Завод в Шымкенте закупает для ремонта токарного станка блок для смазки двух подшипников шпинделя. Им требуется модель с визуальным контролем. Заказ: «Блок дроссельный БДи2-1 УХЛ4» (2 отвода, 1 подвод, для умеренного климата).
Пример 2: Горно-обогатительный комбинат в Караганде модернизирует смазочную систему прокатного стана с 6 точками трения. Выбор: «Блок дроссельный БДи6 О4.1» (6 отводов, 2 подвода, тропическое исполнение).
Если вы сомневаетесь в выборе правильной модификации блоков дроссельных смазочных БДи, наши технические специалисты готовы провести бесплатную консультацию. Просто оставьте заявку на сайте.
Доставка и поставка: Мы осуществляем прямые поставки оборудования от производителя и его дистрибьюторов на весь рынок Казахстана и стран СНГ. Собственный склад в Костанае позволяет быстро комплектовать заказы для отправки в Астану (Нур-Султан), Алматы, Шымкент, Караганду, Актобе, Тараз, Павлодар, Усть-Каменогорск, а также в Беларусь и другие страны. Подробности о сроках и условиях доставки вы всегда можете узнать в разделе Контакты или по указанным телефонам.
Часто задаваемые вопросы (FAQ) по блокам БДи
В чем разница между моделями БДи2 и БДи2-1?
Основное отличие – в количестве входов (подводов). Модель БДи2 имеет два независимых подвода, что позволяет запитать ее от двух разных линий или разделить потоки. Модель БДи2-1 имеет один общий подвод, от которого питаются оба отвода. Выбор зависит от вашей гидравлической схемы.
Какой срок службы блока БДи и от чего он зависит?
Срок службы при соблюдении условий эксплуатации (чистота масла, давление в пределах нормы, отсутствие механических повреждений) составляет несколько лет. Наиболее частой причиной выхода из строя является не износ, а засорение дроссельных каналов, что устраняется чисткой. Регулярная замена фильтров в смазочной системе значительно продлевает ресурс.
Возможна ли поставка блоков БДи в срочном порядке по Казахстану?
Да, для наиболее ходовых моделей (БДи2, БДи4) мы поддерживаем складской запас в Костанае. Это позволяет организовать отгрузку и доставку в основные города (Алматы, Нур-Султан, Шымкент) в течение 3-7 рабочих дней. Для нестандартных исполнений и моделей БДи6 срок поставки уточняется индивидуально.
Совместимы ли блоки БДи от Гидротех с другими смазочными системами?
Блоки дроссельные смазочные БДи имеют стандартные присоединительные размеры резьбы, типичные для большинства отечественных и многих зарубежных систем централизованной смазки, таких как «Центр-М», «Радикал-Д» и их аналогов. Перед заказом рекомендуем предоставить нашему специалисту чертеж или фото существующего узла подключения для гарантии совместимости.
Выбор надежного и технологичного оборудования для систем смазки – это инвестиция в бесперебойность вашего производства. Блоки дроссельные смазочные БДи от Гидротех доказали свою эффективность на множестве предприятий Казахстана, от нефтегазового сектора до машиностроения. Мы не просто продаем оборудование, а обеспечиваем полное техническое сопровождение, помогая нашим клиентам поддерживать станки и линии в идеальном рабочем состоянии. Обращайтесь за бесплатной консультацией и расчетом стоимости – мы поможем подобрать оптимальное решение для ваших задач.
