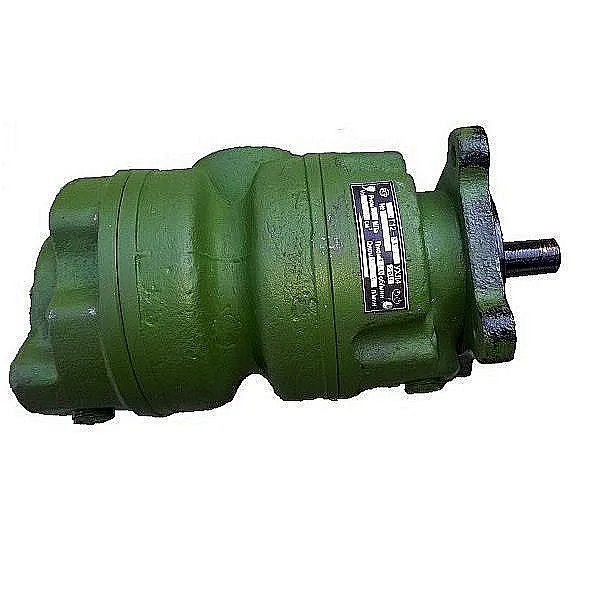

Описание и назначение насоса пластинчатого 5Г12-31М
Насос пластинчатый 5Г12-31М — это высокопроизводительный и надежный двухпоточный лопастной гидравлический агрегат, специально разработанный для создания стабильной циркуляции минерального масла в сложных промышленных гидросистемах. Данная модель представляет собой гидронасос габарита 1+1 с фиксированной, нерегулируемой подачей. Его ключевое преимущество — способность обеспечивать одновременную подачу рабочей жидкости двумя независимыми потоками: один с производительностью 5,8 л/мин со стороны привода, а второй — 9,5 л/мин с противоположной стороны. Это делает насос пластинчатый 5Г12-31М незаменимым элементом в оборудовании, требующем синхронного питания двух гидравлических контуров, например, для совмещения операции зажима заготовки и подачи охлаждающей жидкости. Агрегат идеально подходит для эксплуатации в условиях продолжительных и высоких нагрузок без риска падения производительности или потери давления.
Конструкция насоса отличается высокой ремонтопригодностью, минимальным уровнем шума (не более 88 дБА) и простотой в подключении и обслуживании, что высоко ценится инженерами и технологами по всей территории СНГ, включая Казахстан. Он полностью соответствует требованиям стандарта ГОСТ 13824-84, а его современным функциональным аналогом является лопастной насос НПл 8-12,5/6,3. Насос пластинчатый 5Г12-31М отлично зарекомендовал себя в казахской промышленности благодаря своей адаптивности к различным условиям работы.
Вес, габаритные размеры и Код ТН ВЭД
Универсальность монтажа насоса пластинчатого 5Г12-31М обеспечивается его компактными размерами и умеренной массой. Присоединительные размеры соответствуют стандарту ГОСТ 12448-80, что упрощает его интеграцию в существующие гидравлические линии.
| Параметр | Значение |
|---|
| Масса (вес), кг | 17 |
| Габаритные размеры (Д×Ш×В), мм | 320×240×210 |
| Код ТН ВЭД (для таможенного оформления) | 8413 50 000 0 |
| Тип крепления | Фланцевое, по ГОСТ |
Все указанные параметры и технические характеристики подтверждены сертификатами качества от производителя, гарантирующими долговечность и безупречную работу каждого агрегата.
Техническая шутка про гидравлику
Ертегідей, бір инженер қатты алаңдап жүрген екен. Оған досты: «Не болды?» – деп сұрайды. Ал инженер: «Жүйемдегі насос шыдамсыздық танытып жатыр»,-дейді. Досы күле: «Бізде насос пластинчатый 5Г12-31М орнатқан болсаң, ол мұндай «наразылықтарға» жол бермейді, ол – бір тутас тас!»
Основные технические характеристики насоса 5Г12-31М
Приведенные ниже параметры раскрывают полный потенциал данного гидравлического агрегата и позволяют выполнить точный инженерный расчет для вашей системы.
| Технические характеристики насоса пластинчатого 5Г12-31М | 5Г12-31М |
| Производительность (номинальная подача), л/мин | 5,8 / 9,5 |
| Рабочее давление на выходе, МПа | номинальное | 6,3 |
| максимальное (пиковое) | 7 |
| Давление на входе (всасывания), МПа | минимальное | 0,08 |
| максимальное | 0,12 |
| Частота вращения вала, об/мин | Номинальная | 960 |
| Минимальная рабочая | 600 |
| максимальная рабочая | 1500 |
| Номинальная потребляемая мощность, кВт | 2,7 |
| Общий КПД, % | ≥70 |
| Аналог (маркировка по другому стандарту) | НПл 8-12,5/6,3 |
| Масса насоса, кг | 17 |
| Эксплуатационные параметры и условия работы | Для модели 5Г12-31М |
| Тип рабочей среды (жидкости) | Минеральные индустриальные масла (ИГП, И-30А и аналоги) |
| Диапазон вязкости рабочей среды, сСт | от 17 до 400 |
| Температура рабочего масла, °С | Минимальная | +10 |
| Максимальная | +50 |
| Температура окружающей среды, °С | Минимальная | 0 |
| Максимальная | +50 |
| Климатическое исполнение и категория размещения | УХЛ4 (для умеренного и холодного климата) |
| Направление вращения приводного вала | правое (стандарт), левое (под заказ) |
| Уровень звукового давления (шум), дБА | ≤88 |
| Гарантия производителя, мес. | 12 |
Принцип работы пластинчатого (лопастного) насоса
Принцип действия насоса пластинчатого 5Г12-31М основан на использовании ротора с радиальными пазами, в которые свободно установлены подвижные пластины (лопатки). При вращении ротора, приводимого от электродвигателя, центробежная сила и давление рабочей жидкости прижимают эти пластины к внутренней поверхности статора (корпуса) овальной или эксцентричной формы. В результате создаются герметичные камеры переменного объема. На участке всасывания объем камер увеличивается, создавая разрежение и затягивая масло из гидробака. При дальнейшем вращении объем камеры сокращается, и жидкость выталкивается в напорную магистраль под заданным давлением. Двухпоточная конструкция реализована за счет специальной системы каналов в корпусе, которая разделяет единый поток на два независимых. Эта особенность и позволяет насосу пластинчатому 5Г12-31М эффективно обслуживать два гидравлических контура одновременно с разной производительностью.
Температурный режим, ресурс и срок службы
Для обеспечения долговечности насоса пластинчатого 5Г12-31М критически важно соблюдать рекомендованный температурный режим. Агрегат рассчитан на работу с минеральным маслом, температура которого находится в диапазоне от +10°C до +50°C. Температура воздуха в месте установки может варьироваться от 0°C до +50°C. Соблюдение этих параметров, наряду с использованием чистого масла надлежащей вязкости (рекомендуется ISO VG 32 или 46), обеспечивает расчетный срок службы (ресурс) не менее 8 000 моточасов. Гарантийный период составляет 12 месяцев с момента ввода в эксплуатацию. Конструкция насоса пластинчатого 5Г12-31М допускает кратковременные перегрузки до 110% от номинального давления, что повышает его надежность в реальных производственных условиях на казахстанских предприятиях.
Сфера применения и совместимое оборудование
Благодаря своей надежности и двухпоточной схеме, насос пластинчатый 5Г12-31М нашел широкое применение в различных отраслях промышленности Казахстана. Он является сердцем гидравлических систем следующего оборудования:
Металлообработка и машиностроение: Токарные, фрезерные, сверлильные и шлифовальные станки с ЧПУ и без. Системы подачи СОЖ (смазочно-охлаждающей жидкости) и гидравлические приводы подач.
Обрабатывающая промышленность: Прессы для штамповки, гибки и литья под давлением; гидравлические подъемники, кантователи и манипуляторы.
Дорожно-строительная и сельскохозяйственная техника: Асфальтоукладчики, некоторые модели дорожных катков, гидравлические системы современных комбайнов и тракторов.
Деревообработка: Станки для раскроя, прессы для склейки щитов.
Универсальность и климатическое исполнение УХЛ4 позволяют использовать насос пластинчатый 5Г12-31М в цехах с повышенной запыленностью и умеренной вибрацией, что характерно для многих производств в Актобе, Караганде и Усть-Каменогорске.
Ремонт и запасные части (ремкомплект)
Конструктивная простота насоса пластинчатого типа облегчает его обслуживание и ремонт. Наиболее подвержены износу следующие детали, которые всегда должны быть в наличии на складе для оперативного ремонта:
| Наименование запчасти / ремкомплекта | Типичная причина замены |
|---|
| Комплект пластин (лопаток) | Естественный износ кромок, приводящий к падению производительности и давления. |
| Комплект уплотнений (сальников, манжет) | Потеря эластичности, утечки масла по валу или в местах соединения. |
| Подшипники вала ротора | Износ от постоянных нагрузок, появление люфта или шума. |
| Распределительная крышка (торцевая) | Износ рабочих поверхностей, влияющий на КПД насоса. |
| Ремкомплект прокладок корпуса | Устранение внешних утечек в местах разъема корпуса. |
Рекомендуется проводить периодическую диагностику и иметь базовый ремкомплект для насоса пластинчатого 5Г12-31М, что минимизирует время простоя критического оборудования.
Условное обозначение (маркировка) модели
Шифр 5Г12-31М содержит всю основную информацию об агрегате:
- 5 – Условное обозначение габарита и типоразмера насоса.
- Г – Тип изделия: Гидронасос.
- 12 – Номер серии или конструктивного ряда оборудования.
- 31 – Конкретная модификация в серии, определяющая параметры производительности и подключения.
- М – Индекс, указывающий на то, что данная версия является Модернизированной (улучшенной по сравнению с базовой).
Дополнительно в технической документации указывается габарит 1+1, что и расшифровывается как двухпоточная конструкция.
Габаритные и присоединительные размеры
Для точного монтажа и проектирования гидросистемы необходимы чертежи с размерами. Ниже представлено изображение с основными габаритами и монтажными размерами насоса пластинчатого 5Г12-31М.
 Рис. 1. Габаритные и присоединительные размеры насоса пластинчатого 5Г12-31М. |
Перед установкой рекомендуется свериться с данным чертежом, чтобы обеспечить корректное подключение напорных и всасывающих линий, а также свободный доступ для последующего обслуживания.
Примеры заказа и внедрения
Наш насос пластинчатый 5Г12-31М успешно поставляется на многие предприятия Казахстана и СНГ. Недавние примеры:
Металлургический комбинат в Темиртау заказал партию из 10 насосов для модернизации гидравлических систем прокатных клетей. Оборудование было доставлено в Караганду за 3 рабочих дня.
Машиностроительный завод в Алматы приобрел 6 единиц насоса пластинчатого 5Г12-31М для оснащения новых токарно-винторезных станков. Все агрегаты прошли предпусковые испытания и введены в эксплуатацию.
Сельскохозяйственный холдинг в Костанайской области получил 4 насоса для плановой замены в гидросистемах зерноуборочных комбайнов, что позволило подготовить технику к уборочному сезону без простоев.
Часто задаваемые вопросы (FAQ)
Вопрос: Как правильно подобрать и выбрать нужную модификацию насоса типа 5Г12-31М для моего станка?
Ответ: Для корректного выбора необходимо знать три ключевых параметра вашей гидросистемы: требуемое рабочее давление (МПа), необходимую производительность (л/мин) по каждому из контуров и тип используемого масла. Наши специалисты готовы помочь с подбором — просто оставьте заявку с моделью вашего оборудования или его техническими требованиями.
Вопрос: Какие сроки поставки и условия доставки по Казахстану?
Ответ: Основные модели, включая насос пластинчатый 5Г12-31М, часто есть в наличии на нашем складе. Доставка в Астану, Алматы, Шымкент, Караганду, Актобе, Тараз, Павлодар, Усть-Каменогорск осуществляется в течение 1-3 дней через транспортные компании. В отдалённые регионы Казахстана — от 3 до 7 рабочих дней. Точный срок и стоимость доставки рассчитываются индивидуально после оформления заказа.
Вопрос: Каковы основные условия эксплуатации для продления срока службы насоса?
Ответ: Основные правила: использование чистого масла рекомендованной вязкости (ISO VG 32-46) с температурой в рабочем диапазоне (+10…+50°C); обеспечение беспрепятственного всасывания (минимальное давление на входе 0,08 МПа); установка фильтров тонкой очистки в гидролинии; избегание работы на максимальных оборотах и давлении длительное время; регулярный визуальный контроль на предмет утечек.
Вопрос: Совместим ли насос пластинчатый 5Г12-31М с существующим гидрооборудованием советского и российского производства?
Ответ: Да, абсолютно. Данная модель является прямым функциональным аналогом многих насосов, использовавшихся в станках советского производства (аналоги НПл 8-12,5/6,3). Присоединительные размеры стандартизированы по ГОСТ, что позволяет производить замену без переделки трубопроводов или плиты. Рекомендуется лишь проверить соответствие электрических параметров приводного двигателя.
Насос пластинчатый 5Г12-31М — надежный выбор для промышленности Казахстана от «Гидротех»
Выбирая насос пластинчатый 5Г12-31М, вы инвестируете в стабильность и бесперебойность своих производственных процессов. Это проверенное временем решение для ответственных гидравлических систем. Наша компания, являясь надежным поставщиком промышленного оборудования под брендом Гидротех в Казахстане, гарантирует поставку оригинальной продукции, прошедшей полный цикл контроля. Мы обеспечиваем не только выгодную цену и оперативную доставку в любой город РК, но и полную техническую поддержку, помощь в подборе и консультации по монтажу. Всегда на связи для наших клиентов в Актау, Астане, Алматы и других промышленных центрах страны. Для заказа или получения подробной консультации перейдите в раздел Контакты или свяжитесь с нами напрямую.
