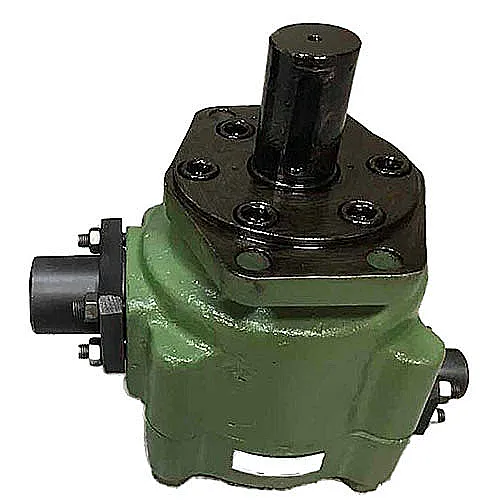

Насос пластинчатый 12Г12-26АМ

Описание и назначение насоса 12Г12-26АМ

Насос пластинчатый 12Г12-26АМ представляет собой надежный, однопоточный гидравлический насос третьего габарита с фиксированной подачей. Это нерегулируемый агрегат, основное назначение которого – обеспечение стабильной подачи минерального масла в системы гидравлики промышленного оборудования. Ключевыми особенностями насоса пластинчатого 12Г12-26АМ являются его номинальное рабочее давление в 6,3 МПа и высокая производительность на уровне 204,2 литров в минуту. Данная модель идеально подходит для интеграции в металлорежущие станки, кузнечно-прессовые установки, прокатные станы и другое оборудование, где требуется бесперебойная работа гидропривода.

Условное обозначение и расшифровка маркировки насоса

Каждый насос пластинчатый 12Г12-26АМ имеет четкую маркировку, которая раскрывает его основные технические параметры:

12 – указывает на серийную принадлежность насоса.
Г – обозначает, что агрегат является гидравлическим.
12 – определяет габарит устройства (в данном случае третий).
26 – порядковый номер разработки данной модели.
АМ – обозначает модификацию изделия, отличающуюся повышенной надежностью и адаптированную для интенсивной эксплуатации.

Таким образом, насос пластинчатый 12Г12-26АМ можно охарактеризовать как надежное серийное гидравлическое решение третьего габарита. Это оборудование заняло свою устойчивую нишу на рынке промышленной гидравлики Казахстана, благодаря отсутствию прямых аналогов лопастного типа с аналогичными параметрами давления и производительности.

Технические характеристики насоса 12Г12-26АМ

Технические параметры насоса пластинчатого 12Г12-26АМ определяют область его применения и требования к условиям подключения и эксплуатации. Рабочая среда для данного агрегата – минеральные масла соответствующих марок с определенной вязкостью.

Принцип работы пластинчатого насоса

Работа насоса пластинчатого 12Г12-26АМ основана на классическом принципе действия пластинчатых (шиберных) гидромашин. Внутри корпуса устройства размещен ротор с радиальными пазами, в которых свободно перемещаются пластины (шиберы). Ротор установлен эксцентрично относительно внутренней поверхности статора. При вращении вала под действием центробежной силы пластины выдвигаются из пазов ротора, прижимаясь к внутренней поверхности статора. В результате между соседними пластинами, ротором и статором образуются герметичные рабочие камеры.

На участке всасывания объем этих камер увеличивается, создавая разрежение, необходимое для забора рабочей жидкости из гидробака. На участке нагнетания объем камер уменьшается, что приводит к повышению давления и вытеснению жидкости в напорную магистраль гидросистемы. Насос пластинчатый 12Г12-26АМ обеспечивает стабильную подачу масла с номинальным давлением до 6,3 МПа при минимальных пульсациях потока. Стандартное направление вращения вала – правое (по часовой стрелке, если смотреть со стороны привода), левое исполнение доступно для заказа.

Температурный режим, срок службы и условия эксплуатации

Для обеспечения заявленного ресурса насоса пластинчатого 12Г12-26АМ необходимо строго соблюдать рекомендованные температурные режимы. Допустимая температура рабочей жидкости (минерального масла) составляет от +10°C до +50°C. Температура окружающей среды должна находиться в диапазоне от 0°C до +50°C. Рабочая жидкость должна иметь вязкость в пределах 17–400 сСт (сантистоксов).

При соблюдении приведенных условий, а также требований технических условий (ТУ 2-024-0224533-025-089), насос пластинчатый 12Г12-26АМ рассчитан на продолжительный срок службы, который в среднем составляет 5 лет или до 15 000 моточасов. Гарантийный срок, предоставляемый производителем и поставщиком бренда Гидротех, – 12 месяцев с момента ввода в эксплуатацию. Уровень шума при работе не превышает 82 дБА. Климатическое исполнение УХЛ и категория размещения 4 позволяют применять насос в различных климатических зонах Казахстана.

Қазақстандық инженер механикадан: «Зауыттағы гидравликалық пресс үшін неге насос пластинчатый 12Г12-26АМ таңдадың?» – деп сұрайды. Механик: «Ол қысымды нашарлататын бірде-бір лопастьсыз және үнемді, тек оның өзі ғана бар!»

Область применения и совместимое оборудование

Насос пластинчатый 12Г12-26АМ нашел широкое применение в различных отраслях промышленности благодаря своей надежности и стабильным характеристикам. Основные сферы использования:

– Металлообработка: гидравлические прессы, гильотинные ножницы, станки с числовым программным управлением (ЧПУ), координатно-пробивные прессы.
– Машиностроение: линии сборки и конвейеры, прокатные станы, ковочные молоты.
– Деревообрабатывающая промышленность: прессы для производства плитных материалов (ДСП, МДФ), лесопильные линии.
– Горнодобывающая и строительная отрасли: экскаваторы, буровые установки, манипуляторы.
– Системы промышленной автоматики: гидроприводы технологических линий.

Данный насос пластинчатый 12Г12-26АМ совместим с гидроагрегатами и системами, произведенными такими предприятиями, как «Станкостроитель», «Гидромаш», «Промгидравлика». Его использование оправдано в условиях, где от гидропривода требуется высокая производительность при умеренном рабочем давлении.

Габаритные, присоединительные размеры и масса

Габаритные и монтажные размеры насоса пластинчатого 12Г12-26АМ соответствуют требованиям государственного стандарта ГОСТ 13824-83, что обеспечивает его универсальность и простоту установки на стандартные промышленные площадки или в составе гидроагрегатов. Присоединительные размеры фланцев и вала подобраны для максимальной совместимости с типовыми гидравлическими системами.

Для детального ознакомления со всеми габаритами, размерами посадочных отверстий, расположением всасывающего и напорного патрубков, а также посадочными размерами вала привода ниже представлен чертеж.

Рис. 1 – Чертеж с габаритными и присоединительными размерами насоса 12Г12-26АМ. Вид спереди и сбоку.

Ремонтопригодность и запасные части

Насос пластинчатый 12Г12-26АМ отличается хорошей ремонтопригодностью. Для его технического обслуживания и ремонта, как правило, требуется ремкомплект, состоящий из наиболее изнашиваемых деталей.

Типовой ремкомплект или список часто заменяемых запчастей включает:

– Комплект пластин (шиберов). Именно эти элементы наиболее подвержены износу при работе в загрязненной среде или при кавитации.
– Уплотнительные кольца и манжеты сальникового уплотнения вала.
– Подшипниковые узлы (при необходимости полной разборки).
– Распределительную крышку или ее ремонтный комплект.

Важно помнить, что для продления срока службы насоса необходимо использовать чистые рабочие жидкости, соответствующие спецификациям, и соблюдать рекомендованные давления на входе и выходе.

Как оформить заказ на насос 12Г12-26АМ

Для оформления заказа на насос пластинчатый 12Г12-26АМ достаточно связаться с нашими менеджерами. Мы предлагаем гибкие условия сотрудничества как для крупных промышленных предприятий, так и для среднего бизнеса.

Примеры реальных заказов: Компания «КазМеталл» (г. Караганда) приобрела партию из 10 шт. насосов пластинчатых 12Г12-26АМ для модернизации парка металлорежущих станков. Машиностроительный завод в Павлодаре заказал 5 единиц для комплектации новых прессовых линий. Все наши клиенты отмечают полное соответствие оборудования технической документации, надежность поставок и профессиональную техническую поддержку от компании Гидротех.

Чтобы задать вопросы по цене, срокам или получить консультацию по моделям, просто оставьте заявку на обратный звонок, и наш специалист свяжется с вами в кратчайшие сроки.

Часто задаваемые вопросы (FAQ)

1. Как подобрать подходящую модификацию насоса пластинчатого 12Г12-26АМ для конкретного оборудования?

Для корректного подбора необходимо знать основные требования вашей гидросистемы: требуемую производительность (л/мин), максимальное рабочее давление (МПа), тип и вязкость рабочей жидкости, характеристики привода (скорость вращения, тип соединения). Наши инженеры готовы провести бесплатный подбор на основе предоставленных вами данных. Стандартный насос пластинчатый 12Г12-26АМ является базовой моделью, но всегда стоит уточнять условия эксплуатации.

2. Каковы сроки поставки и стоимость доставки в города Казахстана: Астана, Алматы, Шымкент?

Мы осуществляем поставки оборудования со склада в Костанае по всему Казахстану. В крупные города, такие как Астана, Алматы, Шымкент, Караганда, сроки поставки обычно составляют от 3 до 7 рабочих дней в зависимости от логистики. Стоимость доставки рассчитывается индивидуально и зависит от объема и веса заказа. Также доступна отправка в другие страны СНГ.

3. Какие условия эксплуатации являются критическими для насоса 12Г12-26АМ?

Критическими являются: работа при давлении на входе ниже минимального (0,08 МПа), что приводит к кавитации и быстрому износу пластин; использование нерекомендованных рабочих жидкостей (например, водно-масляных эмульсий или жидкостей с высокой абразивностью); эксплуатация при температурах масла ниже +10°C или окружающей среды ниже 0°C, так как это увеличивает вязкость и создает повышенную нагрузку.

4. Совместим ли насос 12Г12-26АМ с гидравлическим оборудованием зарубежного производства?

Да, насос пластинчатый 12Г12-26АМ имеет стандартные присоединительные размеры фланцев и вала, что позволяет интегрировать его в большинство гидравлических систем при наличии соответствующих переходников или адаптеров. Однако для уверенности в совместимости рекомендуем предоставить схему подключения или характеристики существующего оборудования нашим технологам для проверки.
