Описание и назначение пластинчатого насоса 100Г12-25АМ
Пластинчатый насос модели 100Г12-25АМ представляет собой надежный промышленный гидроагрегат, разработанный для работы с минеральными маслами в гидравлических системах. Этот пластинчатый насос является двухпоточным, то есть обеспечивает гидросистему питанием по двум независимым линиям, что часто требуется в сложном оборудовании. Его основное назначение – надежная и стабильная подача рабочей жидкости. Насос пластинчатый 100Г12-25АМ нашел широкое применение в металлообрабатывающей, станкостроительной и нефтегазовой отраслях благодаря своей высокой производительности и устойчивости к нагрузкам.
Модель характеризуется нерегулируемым потоком, что упрощает его монтаж и эксплуатацию. Пластинчатый насос этого типа гарантирует стабильную работу при номинальном давлении в 6,3 МПа (что соответствует примерно 63 атмосферы), а его суммарная производительность составляет 220,8 литров в минуту, равномерно распределяясь по двум потокам – по 110,4 л/мин каждый. Такие технические аспекты делают насос пластинчатый 100Г12-25АМ идеальным выбором для модернизации и обслуживания прессов, станков и других промышленных машин.

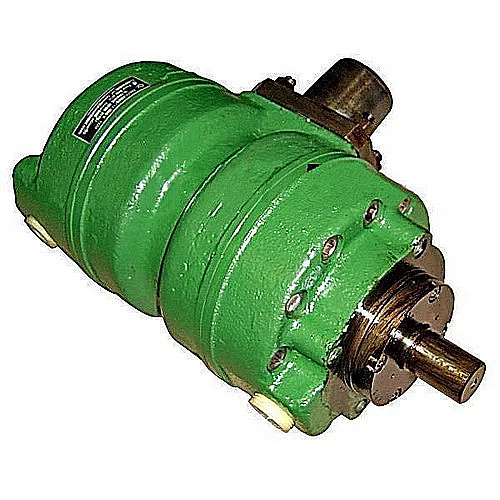

Внешний вид насоса пластинчатого 100Г12-25АМ с фланцевыми присоединениями.
Габаритные параметры и код ТН ВЭД для насоса 100Г12-25АМ
Вес устройства составляет 46 кг, что обеспечивает удобство при монтаже и обслуживании. Размеры насоса компактны и составляют 380 мм в длину, 280 мм в ширину и 220 мм в высоту. Присоединительные размеры полностью соответствуют стандартам ГОСТ 12448-80, что облегчает замену устаревшего оборудования без переделки трубопроводов. Для правильного таможенного оформления и заказа запасных частей используется Код ТН ВЭД 8413.50.000 «Насосы гидравлические с рабочим объемом переменным». Условное обозначение модели расшифровывается так: 100 – номинальная подача (л/мин); Г – тип агрегата (гидронасос); 12 – серия; 25 – номинальное давление в кгс/см²; АМ – модификация с корпусом из алюминиевого сплава, что снижает общую массу и улучшает теплоотвод.
| Параметр | Значение |
|---|
| Масса (вместе с фланцами), кг | 46 |
| Габаритные размеры, мм (Д×Ш×В) | 380×280×220 |
| Код ТН ВЭД | 8413.50.000 |
Қазақша анекдот (қысқа): Екі инженер ғимарат құрылысында қысымды пайдаланған машинаға жаңа насос пластинчатый 100Г12-25АМ орнатады. Машина жұмыс істемейді. Біреуі: «Біз бәрін дұрыс қосқанбыз па?» – деп сұрайды. Екіншісі: «Иә, бірақ қысым мұрында қала ма екен, жоқ па екен?» – деп, назарын насосқа аударды.
Технические характеристики гидронасоса пластинчатого 100Г12-25АМ
Ниже приведены ключевые рабочие характеристики, которые определяют область применения и эффективность насоса пластинчатого 100Г12-25АМ. Эти параметры подобраны так, чтобы обеспечить максимальную производительность в рамках проектного давления.
| Параметр технической характеристики | Значение для насоса 100Г12-25АМ |
|---|
| Номинальная подача (на каждый поток), л/мин | 110,4 / 110,4 |
| Суммарная производительность, л/мин | 220,8 |
| Рабочее давление, МПа (номинальное) | 6,3 |
| Максимально допустимое давление на выходе, МПа | 7,0 |
| Диапазон частоты вращения вала, об/мин | 600 – 1500 |
| Направление вращения вала | Правое или левое (указывается при заказе) |
| Кинематическая вязкость рабочей среды (масла), сСт | 17 – 440 (оптимально 30-80) |
| Перепад давления всасывания, не более | 0,08 МПа |
| Уровень звукового давления, дБА, не более | 82 |
| КПД насоса, % | 70 |
Принцип работы двухпоточного пластинчатого насоса
Принцип работы строится на вращении ротора с радиально вставленными подвижными пластинами (кулачками), установленного эксцентрично относительно статора (корпуса). Под действием центробежной силы и давления масла в пазах пластины выдвигаются из ротора и плотно прижимаются к внутренней поверхности статора. Это создает герметичные рабочие камеры. При вращении объем камеры в зоне всасывания увеличивается, создавая разрежение и засасывая масло из всасывающей магистрали. Далее, перемещаясь в зону нагнетания, пластины утапливаются, объем камеры уменьшается, и масло под давлением вытесняется в нагнетательную линию. Данный пластинчатый насос имеет две отдельные системы камер (два потока), работающие параллельно и независимо, что и определяет его высокую суммарную производительность.
Температурный режим работы и ресурс эксплуатации
Температурный режим — критически важный параметр для любого гидравлического оборудования. Для модели 100Г12-25АМ допустимая температура рабочего масла (среды) должна находиться в диапазоне от +10°C до +50°C. Температура окружающего воздуха в месте установки может варьироваться от 0°C до +50°C. Работа вне этих диапазонов может привести к изменению вязкости масла, повышенному износу или потере герметичности. Наше предприятие гарантирует срок службы насоса не менее 5 лет при условии соблюдения всех правил эксплуатации, применения очищенного масла рекомендуемой вязкости и своевременного технического обслуживания. Гарантийный срок, предоставляемый нашим заводом-изготовителем и подтверждаемый поставщиком в Казахстане Гидротех, составляет 12 месяцев с момента пуска в эксплуатацию.
Где именно используется насос пластинчатый 100Г12-25АМ
Область применения этого устройства охватывает практически все металлообрабатывающие, деревообрабатывающие и перерабатывающие предприятия Казахстана и стран СНГ. Насос пластинчатый 100Г12-25АМ предназначен для установки на:
- Металлорежущие станки: токарные, фрезерные, шлифовальные, сверлильные – обеспечивает гидропитание суппортов, зажимов и механизмов подачи.
- Прессовое оборудование: гидравлические прессы для штамповки, гибки, вырубки, пакетирования металла.
- Литейные машины (литьевые машины): для питания гидроцилиндров узла запирания и инжекции.
- Оборудование для лесозаготовки: сучкорезные установки, харвестеры, трелевочные лебедки.
- Оборудование нефтегазовой отрасли: гидросистемы контрольно-измерительных приборов и вспомогательных агрегатов.
Этот агрегат является наиболее популярной и технически совершенной заменой устаревших советских насосов типа НПл 125-125/6,3, что позволяет модернизировать парк оборудования без радикальной переделки трубопроводной системы.
Состав ремонтного комплекта и часто заменяемые детали
После длительной эксплуатации некоторые элементы пластинчатого насоса требуют замены. Наш склад в Костанае поддерживает наличие наиболее изнашиваемых комплектующих, которые можно заказать отдельно. Просто обратитесь к нашим менеджерам через форму заказа или по телефону, указав номер нужной детали.
| Наименование запчасти | Назначение | Типовая причина замены |
|---|
| Комплект пластин (кулачков) | Основной рабочий орган, создает камеры | Естественный износ, задиры |
| Уплотнительные кольца (сальники) вала | Герметизация вала | Потеря эластичности, течь масла |
| Комплект уплотнений фланцев | Герметизация присоединительных фланцев | Износ, уплотнительное кольцо теряет форму |
| Распределительная крышка (диск) | Распределение масла по камерам | Раковины, износ от абразива |
| Подшипники вала | Обеспечение вращения ротора | Выработка, повышенный шум |
Своевременная замена этих деталей из ремкомплекта продлит ресурс всего агрегата в несколько раз.
Примеры заказов и успешного внедрения
Несколько реальных кейсов применения нашего насоса пластинчатого 100Г12-25АМ от клиентов по СНГ и Казахстану:
- Машиностроительный завод, г. Караганда: Закупка 8 единиц насосов, работающих в составе гидросистемы литьевых машин для производства бытовых изделий.
- Предприятие по переработке металлолома, г. Павлодар: Поставка 3 насосов для гидравлических прессов-пакетеров. Насос пластинчатый 100Г12-25АМ обеспечил требуемую стабильность давления на зажиме, сократил время цикла.
- Станкоремонтный завод, г. Алматы: Приобретение партии для комплектации модернизированных карусельных станков с ЧПУ.
- Нефтесервисная компания, г. Актау: Использование насосов в установках для подготовки буррасовых растворов.
Часто задаваемые вопросы (FAQ) о насосе 100Г12-25АМ
Как правильно выбрать этот насос для замены старого НПл 125-125/6,3? Совместима ли установка?
Да, абсолютно совместима. Насос пластинчатый 100Г12-25АМ разработан как прямая замена серии НПл 125-125/6,3. Он имеет идентичные присоединительные размеры по ГОСТ 12448-80, ту же номинальную подачу (суммарную) и рабочее давление. Переподключение не потребует переделки фланцев или подводящих трубопроводов. Рекомендуем также уточнить направление вращения вала у старого насоса и заказать соответствующую модификацию.
Какие сроки поставки и условия доставки насоса пластинчатого 100Г12-25АМ по Казахстану?
Мы, как официальный представитель бренда Гидротех в Казахстане, осуществляем поставки со склада в Костанае. Наличие на складе позволяет организовать отгрузку в течение 1-2 рабочих дней. Доставка осуществляется транспортными компаниями до вашего города. Стандартные сроки доставки: в Астану, Алматы, Шымкент – 3-5 дней; в Караганду, Актобе, Тараз, Павлодар, Усть-Каменогорск – 4-7 дней. Для других городов РК и стран СНГ сроки уточняются индивидуально.
Можно ли использовать данный насос с гидравлическими жидкостями на водной основе или с синтетическими маслами?
Нет, насос пластинчатый 100Г12-25АМ предназначен для работы исключительно с минеральными маслами общего назначения для промышленных гидросистем. Использование жидкостей на водно-гликолевой основе, синтетических или специальных эфирных масел может привести к ускоренному износу пластин, разрушению уплотнений и выходу насоса из строя. Тип рабочей среды указан в техпаспорте насоса и должен строго соблюдаться.
Что входит в обязательное техническое обслуживание насоса для продления срока службы?
Обслуживание насоса пластинчатого 100Г12-25АМ стандартное для пластинчатых насосов. Ключевые пункты: 1) Контроль чистоты и вязкости масла, регулярная замена фильтров тонкой очистки в системе. 2) Визуальный контроль на отсутствие внешних подтеков масла, особенно в местах уплотнений вала и фланцев. 3) Контроль уровня шума и вибрации при работе. 4) Проверка температуры корпуса (не должна превышать +70°C). Регламентное ТО рекомендуется проводить каждые 1000-2000 часов наработки.
Как сделать заказ на пластинчатый насос 100Г12-25АМ с доставкой
Чтобы купить надёжный насос пластинчатый 100Г12-25АМ или получить консультацию по его подбору, свяжитесь с нашими специалистами. Мы, команда Гидротех из Казахстана, обеспечиваем полный цикл сопровождения: от предпродажной консультации до гарантийного и постгарантийного обслуживания. Оформить заказ вы можете, позвонив по телефону или через форму быстрого запроса на сайте gidro777.kz. Мы гарантируем только оригинальную продукцию бренда Гидротех, доставку по всему Казахстану и в города-партнеры СНГ и полноценную техническую поддержку.
