Надежный и мощный агрегат для ответственных гидросистем — именно так можно охарактеризовать насос пластинчатый 100Г12-26АМ. Это двухпоточный импульсный гидравлический насос, который обеспечивает бесперебойную подачу минерального масла сразу по двум независимым каналам. Его применение незаменимо в промышленности, где требуется высокая производительность и отказоустойчивость оборудования.
Описание и назначение насоса 100Г12-26АМ

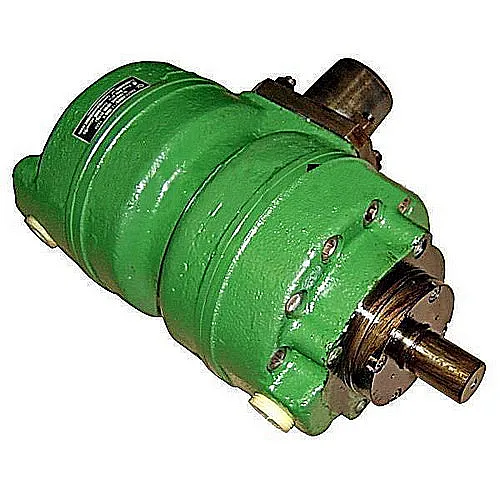

Насос пластинчатый 100Г12-26АМ представляет собой нерегулируемый гидравлический насос габарита 3+2, зарекомендовавший себя как высоконадежный узел. Его основное назначение — создание и поддержание стабильного давления рабочей жидкости в гидравлических системах станков, прессов, литьевых машин и другого промышленного оборудования. Конструкция насоса пластинчатого 100Г12-26АМ позволяет минимизировать пульсации давления, тем самым существенно продлевая ресурс работы всей гидравлической системы в целом.
Вес, габариты и технические параметры
Данная модель отличается солидными рабочими характеристиками и надежной конструкцией. Ниже приведены ключевые параметры и присоединительные размеры, которые необходимо учитывать при подборе и монтаже оборудования.
Насос пластинчатый 100Г12-26АМ весит 68 кг. Его габаритные размеры соответствуют типоразмеру 3+2 согласно ГОСТ 13825-84, что обеспечивает стандартизированное подключение к большинству отечественных гидросистем. Фланцевые соединения также унифицированы, что упрощает монтаж и замену. Код ТН ВЭД для данного оборудования: 8413600000.
Основные технические характеристики и параметры эксплуатации | 100Г12-26АМ |
Номинальная подача (производительность), л/мин | 204,2 / 110,4 |
Рабочее давление (номинальное / максимальное), МПа | 6,3 / 7 |
Давление на входе (минимальное / максимальное), МПа | 0,08 / 0,12 |
Номинальная частота вращения, об/мин | 960 |
Диапазон частот вращения, об/мин | 600 – 1500 |
Номинальная мощность, кВт | 38 |
Коэффициент полезного действия (КПД), % | ≥70 |
Уровень звука, дБА | ≤88 |
Климатическое исполнение | УХЛ4 |
Направление вращения вала | правое / левое (по спецзаказу) |
Рабочая среда (тип) | Минеральные масла для гидросистем |
Диапазон вязкости рабочей жидкости, сСт | 17 – 400 |
Диапазон температур рабочей жидкости, °С | +10 … +50 |
Диапазон температур окружающей среды, °С | 0 … +50 |
Масса (общая), кг | 68 |
«Екі ағын бір насоста — бәрі оңай! Насос пластинчатый 100Г12-26АМ жүктемелерді екі еселендіріп, уақытты үнемдейді.»
Принцип работы пластинчатого насоса
Работа насоса пластинчатого 100Г12-26АМ основана на классическом принципе пластинчатых насосов с подвижными рабочими органами. Внутри корпуса находится статор с эллиптической рабочей поверхностью, внутри которого вращается ротор с радиально установленными пластинами. При вращении вала центробежная сила и давление жидкости прижимают пластины к стенкам статора. Из-за эллиптической формы статора расстояние между пластинами и ротором меняется, создавая камеры переменного объема. На участке увеличения объема происходит всасывание рабочей жидкости, а на участке уменьшения — ее нагнетание под давлением. Уникальность модели насоса пластинчатого 100Г12-26АМ заключается в двухпоточной реализации этой схемы, что обеспечивает независимую подачу жидкости по двум линиям, критически важную для синхронизации сложных технологических процессов.
Температурный режим и срок службы
Насос пластинчатый 100Г12-26АМ рассчитан на эксплуатацию в широком диапазоне условий. Температура рабочей жидкости (масла) должна поддерживаться в пределах от +10°C до +50°C, а температура окружающего воздуха — от 0°C до +50°C. Соблюдение этих параметров, а также использование масла с вязкостью от 17 до 400 сСт и качественной фильтрации является залогом долгой службы агрегата. При рекомендованных условиях и регулярном техническом обслуживании ресурс насоса пластинчатого 100Г12-26АМ превышает 15 000 моточасов. Гарантийный срок, предоставляемый производителем, составляет 12 месяцев с момента ввода в эксплуатацию. Для обеспечения максимального срока службы важно проводить плавный запуск в холодное время года.
Область применения и используемое оборудование
Благодаря высокой производительности и надежности, насос пластинчатый 100Г12-26АМ нашел широкое применение в различных отраслях промышленности. Его основная задача — создание давления в гидравлических системах. Он идеально подходит для оборудования, требующего независимого питания двух гидравлических контуров. Основные сферы использования:
• Металлообработка: металлорежущие станки (токарные, фрезерные, шлифовальные), координатно-пробивные прессы, гибочные машины.
• Прессовое оборудование: гидравлические прессы для штамповки, ковки и брикетирования.
• Литье под давлением: литьевые машины для пластмасс и цветных металлов.
• Деревообработка: кромкооблицовочные станки, прессы для склеивания щитов.
• Энергетика и тяжелое машиностроение: стенды для испытаний, вспомогательные системы.
Насос пластинчатый 100Г12-26АМ особенно ценится на предприятиях, где критически важна бесперебойная и синхронная работа гидроцилиндров и гидромоторов.
Состав ремонтного комплекта и часто заменяемые элементы
Для обеспечения длительной и беспроблемной работы насоса пластинчатого 100Г12-26АМ важно иметь под рукой запасные части. Чаще всего подвержены износу трущиеся детали и уплотнения. Рекомендуемый ремкомплект включает:
| Наименование запчасти | Примечание |
|---|
| Комплект рабочих пластин (шиберов) | Основной изнашиваемый элемент, отвечает за создание камер. |
| Уплотнительные кольца (сальники) вала | Обеспечивают герметичность в месте выхода вала из корпуса. |
| Кольца уплотнительные фланцев и крышек | Предотвращают утечки по разъемам корпуса. |
| Подшипники ротора | Обеспечивают легкое вращение вала, со временем требуют замены. |
| Распределительный диск (при его наличии в конструкции) | Изнашивается от постоянного контакта с пластинами. |
Расшифровка условного обозначения модели
Маркировка 100Г12-26АМ содержит полную информацию о типе и особенностях изделия. Расшифровка проводится по следующему принципу:
100 — условный размер или номинальный диаметр проходного сечения, характеризует подачу насоса.
Г — буквенный индекс, обозначающий тип изделия: «Гидронасос».
12 — номер серии конструкции.
26 — порядковый номер разработки или исполнения.
АМ — индекс модификации, указывающий на усовершенствование конструкции, адаптацию под современные требования и усиление ключевых узлов.
Данное обозначение соответствует техническим условиям ТУ 2-024-0224533-025-089.
Габаритные и присоединительные размеры насоса
Для корректного монтажа и подключения насоса пластинчатого 100Г12-26АМ к гидросистеме необходимо знать его точные размеры и посадочные места. Присоединительные фланцы выполнены в соответствии с ГОСТ 12815-80, что обеспечивает совместимость с большинством стандартных трубопроводных систем на промышленных предприятиях Казахстана. Для наглядности ниже представлен чертеж с габаритными размерами.
Чертеж габаритных и присоединительных размеров насоса пластинчатого 100Г12-26АМ
Примеры оформления заказа
Чтобы купить насос пластинчатый 100Г12-26АМ у официального поставщика Гидротех в Казахстане, сформулируйте заявку четко и полно. Это ускорит обработку заказа и комплектацию. Примеры заявок:
• «Запрашиваю коммерческое предложение на насос пластинчатый 100Г12-26АМ — 2 штуки, срочная поставка в г. Алматы.»
• «Требуется насос пластинчатый 100Г12-26АМ левого вращения — 1 шт., с полным комплектом уплотнений для ремонта. Доставка в Караганду.»
• «Для проекта необходимо: насос пластинчатый 100Г12-26АМ — 3 ед., паспорта и сертификаты соответствия в электронном виде.»
Минимальный заказ — от 1 единицы. Обычно комплектация со склада занимает 1 рабочий день. Для оформления заказа воспользуйтесь формой обратной связи или свяжитесь с нами через раздел Контакты.
Часто задаваемые вопросы (FAQ)
Вопрос: Как правильно выбрать модификацию насоса пластинчатого 100Г12-26АМ для замены в существующей системе?
Ответ: Ключевыми критериями являются направление вращения вала (правое — стандарт, левое — под заказ), присоединительные размеры фланцев (стандартизированы по ГОСТ) и требуемая комплектация (например, наличие защитных колпачков). Рекомендуем предоставить данные старого насоса или характеристики вашей гидросистемы нашим специалистам для точного подбора.
Вопрос: Какие сроки поставки и условия доставки по Казахстану?
Ответ: Мы осуществляем поставки насоса пластинчатого 100Г12-26АМ со склада в Костанае во все регионы Казахстана. Доставка в Астану, Алматы, Шымкент, Караганду, Актобе, Тараз, Павлодар, Усть-Каменогорск занимает от 2 до 5 рабочих дней в зависимости от удаленности. Также работаем со странами СНГ. Для уточнения деталей и стоимости доставки свяжитесь с нашим отделом логистики.
Вопрос: Какие условия эксплуатации являются критическими для этого насоса и могут сократить его срок службы?
Ответ: Наиболее вредны для насоса пластинчатого 100Г12-26АМ следующие факторы: эксплуатация при температуре масла ниже +10°C без предварительного прогрева, превышение максимального давления в 7 МПа, работа на жидкости с вязкостью вне диапазона 17-400 сСт, а также попадание в систему абразивных частиц из-за некачественной фильтрации. Соблюдение паспортных параметров — залог долговечности.
Вопрос: Совместим ли насос 100Г12-26АМ с импортными гидравлическими станциями?
Ответ: Да, при условии адаптации присоединительных интерфейсов. Фланцевые соединения соответствуют отечественным ГОСТам, но с помощью переходных плит или фланцев насос можно интегрировать в системы с метрическими или дюймовыми стандартами. Также важно согласовать характеристики рабочего давления и производительности с параметрами всей системы.
Поставки по Казахстану и СНГ от компании Гидротех
Компания Гидротех является надежным поставщиком промышленного гидравлического оборудования в Казахстане. Мы поставляем оригинальный насос пластинчатый 100Г12-26АМ напрямую от производителей, гарантируя подлинность и качество каждой единицы. Наш склад в Костанае позволяет оперативно обрабатывать заказы и организовывать доставку не только по городам Казахстана — Астана, Алматы, Шымкент, Караганда, Актобе, Тараз, Павлодар, Усть-Каменогорск, — но и в другие страны СНГ. Мы предлагаем полный спектр услуг: от консультации инженера и помощи в подборе до гарантийного и послегарантийного обслуживания. Доверяйте профессионалам — выбирайте Гидротех для своих проектов.
