В современном промышленном оборудовании, которое повсеместно используется на предприятиях Казахстана, надежность гидравлической системы определяет стабильность всего производственного цикла. Насос пластинчатый 18Г12-26АМ от бренда Гидротех является оптимальным решением для задач, где требуется одновременная и стабильная подача рабочей жидкости по двум независимым каналам. Эта модель зарекомендовала себя как высокопроизводительный и долговечный узел, обеспечивающий бесперебойную работу прессов, станков ЧПУ и другой техники в условиях повышенных нагрузок.
Описание и назначение пластинчатого насоса 18Г12-26АМ
Насос пластинчатый 18Г12-26АМ – это двухпоточный импульсный гидронасос габарита 3+1 с нерегулируемой производительностью. Основное назначение данной модели – подача минерального индустриального масла в сложные двухконтурные гидравлические системы. Уникальная конструкция обеспечивает создание двух независимых потоков с разной производительностью (204,2 л/мин и 20,6 л/мин), что позволяет одновременно обслуживать основной и вспомогательный контуры одного агрегата, например, главный рабочий цилиндр и механизм зажима.
Оборудование бренда Гидротех, к которому относится и насос пластинчатый 18Г12-26АМ, отличается высокой степенью надежности в условиях казахстанских промышленных объектов. Ключевые преимущества – устойчивая работа при номинальном давлении 6,3 МПа, низкий уровень шума и вибраций, а также компактные размеры, облегчающие монтаж даже в стесненных условиях цеха. Использование износостойких материалов для пластин и ротора гарантирует длительный межремонтный интервал. Этот пластинчатый насос эффективно работает в гидросистемах, где критически важна стабильность давления и высокая энергоэффективность.

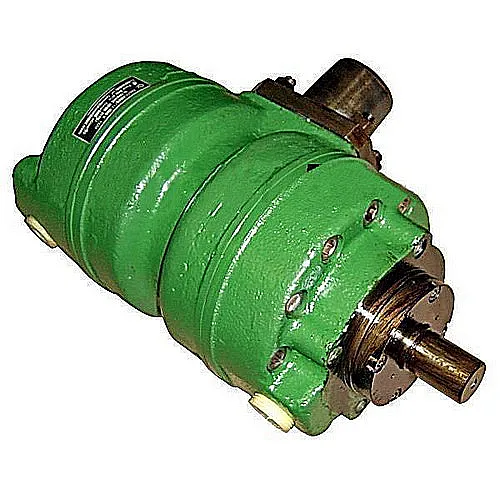

Пластинчатый насос 18Г12-26АМ вид со стороны присоединительных портов
Вес, габаритные размеры и Код ТН ВЭД
Параметры насоса 18Г12-26АМ подобраны для его эффективного использования в стандартных промышленных установках. Модель относится к габариту 3+1, что определяет ее компактность и удобство для встраивания в существующие системы. Подробные данные представлены в таблице ниже.
| Параметр | Значение |
|---|
| Масса, кг | 55 |
| Габаритные размеры, мм (ДхШхВ) | Соответствует габариту 3+1 |
| Код ТН ВЭД (для таможенного оформления) | 8413.50.000 |
Низкий вес устройства (55 кг) в сочетании с продуманными привалочными плоскостями существенно упрощает процесс его установки и дальнейшего обслуживания. Габаритные размеры соответствуют общепромышленным стандартам, что избавляет от необходимости сложных конструктивных переделок на месте монтажа. Код ТН ВЭД 8413.50.000 четко классифицирует изделие как поршневой или роторный насос прочего типа, что важно для бухгалтерского и таможенного учета при международных поставках в Казахстан и другие страны ЕАЭС.
Разговаривают два инженера на казахстанском заводе. Один спрашивает: «Сен қай насосты таңдадың?» (Какой насос выбрал?). Второй, хитро улыбаясь, отвечает: «Насос пластинчатый 18Г12-26АМ. Он, как наш бригадир во время аврала, – работает на двух фронтах одновременно и давление не сбрасывает!»
Технические характеристики насоса пластинчатого 18Г12-26АМ
Технические параметры определяют область применения и надежность устройства. Приведенные ниже характеристики подтверждают, что данный пластинчатый насос 18Г12-26АМ предназначен для продолжительной работы в ответственных системах с высокими требованиями к стабильности.
| Параметр | Значение |
|---|
| Номинальная подача (производительность), л/мин | Основной поток: 204,2 / Вспомогательный: 20,6 |
| Рабочее давление на выходе, МПа | Номинальное | 6,3 |
| Максимальное (пиковое) | 7,0 |
| Давление на входе (всасывающее), МПа | Минимальное | 0,08 |
| Рекомендуемое максимальное | 0,12 |
| Частота вращения вала, об/мин | Номинальная | 960 |
| Минимальная рабочая | 600 |
| Максимально допустимая | 1500 |
| Потребляемая номинальная мощность, кВт | 27,3 |
| Общий КПД, не менее | 70% |
| Тип рабочей среды | Минеральные индустриальные масла (И-Г-А, И1-20А и аналоги) |
| Присоединительные размеры | Фланцевые соединения по ГОСТ 12815-80 |
| Масса, кг | 55 |
Как видно из таблицы, насос пластинчатый 18Г12-26АМ обладает высокими эксплуатационными показателями. Уровень давления в 6,3 МПа (номинальное) является оптимальным для большинства промышленных гидроприводов. Широкий диапазон частот вращения вала (600–1500 об/мин) позволяет гибко интегрировать насос с различными типами электродвигателей, что особенно актуально для модернизации станочного парка на предприятиях Казахстана.
Как работает двухпоточный пластинчатый насос?
Принцип действия пластинчатого насоса 18Г12-26АМ основан на преобразовании механической энергии вращения вала двигателя в энергию потока гидравлической жидкости. В корпусе насоса (статоре) эксцентрично расположен ротор с радиальными прорезями, в которые свободно установлены пластины. При вращении ротора пластины под действием центробежной силы прижимаются к внутренней поверхности статора, образуя между собой герметичные камеры переменного объема.
На участке всасывания объем этих камер увеличивается, создавая разрежение, и масло из бака заполняет их через всасывающий порт. Далее, перемещаясь по кругу, камеры уменьшаются в объеме на стороне нагнетания, вытесняя рабочую жидкость под давлением в напорную магистраль. Двухпоточность модели 18Г12-26АМ достигается за счет особой конструкции распределительного устройства, которое разделяет общий поток на два независимых канала с разной производительностью. Направление вращения вала – правое, что является стандартом, но по специальному заказу от компании Гидротех возможна поставка насоса с левым вращением.
Температурный режим работы и ресурс
Для стабильной и долговечной работы насоса пластинчатого 18Г12-26АМ критически важно соблюдение температурных условий. Модель предназначена для эксплуатации в диапазоне температур рабочей жидкости от +10°C до +50°C. Температура окружающего воздуха должна находиться в пределах от 0°C до +50°C. Рекомендуемая вязкость масла для эффективной работы и защиты от износа – от 17 до 400 сСт. Такой широкий диапазон позволяет использовать насос с различными марками масел, включая специальные, адаптированные к холодному казахстанскому климату.
Срок службы оборудования напрямую зависит от соблюдения регламента технического обслуживания, чистоты рабочей жидкости и отсутствия перегрузок.
При правильной эксплуатации ресурс пластинчатого насоса 18Г12-26АМ превышает 10 000 моточасов. Гарантия от производителя составляет 12 месяцев с момента ввода в эксплуатацию, но не более 18 месяцев с даты отгрузки со склада. Климатическое исполнение УХЛ4 гарантирует надежную работу в макроклиматических районах с умеренным и холодным климатом, что полностью соответствует условиям большей части Казахстана.
Области применения: где используется насос 18Г12-26АМ
Благодаря своей двухпоточной конструкции и высоким характеристикам, насос пластинчатый 18Г12-26АМ нашел широкое применение в различных отраслях промышленности. Его основная задача – быть сердцем гидравлической системы, требующей раздельного питания двух исполнительных механизмов.
Основные области использования в Казахстане:
– Металлообработка: гидроприводы тяжелых токарных, фрезерных и шлифовальных станков с ЧПУ, где один контур отвечает за перемещение суппорта, а второй – за зажим заготовки.
– Кузнечно-прессовое оборудование: ковочные и штамповочные прессы, гидравлические ножницы.
– Деревообработка: прессы для производства плитных материалов (ДСП, МДФ), гидравлические системы лесопильных линий.
– Производство строительных материалов: оборудование для вибропрессования бетонных изделий (блоки, тротуарная плитка).
– Общее машиностроение: гидравлические системы подъемно-транспортного оборудования, испытательные стенды.
Модель 18Г12-26АМ особенно востребована на предприятиях, где важна минимальная пульсация давления, так как это напрямую влияет на точность позиционирования и качество обработки. Установка данного насоса позволяет модернизировать устаревшее оборудование, значительно повысив его надежность и производительность. Для правильного подбора и консультации по монтажу на ваше конкретное оборудование обращайтесь к специалистам Контакты.
Условное обозначение модели: расшифровка маркировки 18Г12-26АМ
Маркировка насоса несет в себе полную информацию о его типе и основных конструктивных особенностях.
Расшифровка кода 18Г12-26АМ:
18 – условный номер типоразмера (габарит) насоса.
Г – тип изделия: гидравлический насос.
12 – номер серии изделий пластинчатого типа.
26 – обозначение конструктивного исполнения (двухпоточная схема с заданным соотношением производительностей).
А – индекс модификации (первая модернизация базовой модели).
М – признак модернизированного исполнения (улучшенные материалы, уплотнения).
Таким образом, по названию модели специалист может сразу определить ключевые особенности устройства, что упрощает процесс подбора и заказа запасных частей.
Габаритные и присоединительные размеры для монтажа
Успешный монтаж насоса пластинчатого 18Г12-26АМ требует точного соблюдения габаритных и присоединительных размеров. Ниже представлено изображение с основными монтажными размерами устройства.
Чертеж с габаритными и присоединительными размерами насоса пластинчатого 18Г12-26АМ
Для подключения гидравлических линий насос комплектуется фланцами, соответствующими отечественному стандарту ГОСТ 12815-80. Это обеспечивает полную совместимость с большинством трубопроводной арматуры, используемой на предприятиях Казахстана. Вал насоса имеет стандартные посадочные размеры для соединения с электродвигателем через муфту. Рекомендуется использовать упругую муфту для компенсации возможных перекосов и снижения вибрации. Подробный чертеж с осевыми размерами, диаметрами и координатами крепежных отверстий предоставляется в техническом паспорте изделия, который входит в комплект поставки.
Состав ремонтного комплекта и часто заменяемые детали
Для обеспечения длительной бесперебойной работы пластинчатого насоса 18Г12-26АМ рекомендуется иметь на складе запас наиболее подверженных износу деталей. Своевременная замена этих элементов в рамках планового ТО предотвратит внезапный отказ и простой дорогостоящего оборудования.
| Наименование детали / комплекта | Назначение и характер неисправности |
|---|
| Комплект пластин (лопаток) | Основной рабочий орган. Износ по толщине и по рабочей кромке приводит к падению производительности и давления. |
| Комплект уплотнений вала (сальники, манжеты) | Предотвращают утечку масла по валу. Износ ведет к внешним протечкам. |
| Распределительный диск (торцевая пластина) | Изнашивается рабочая поверхность, контактирующая с торцами пластин и ротора, что вызывает внутренние перетечки. |
| Подшипниковый узел | Износ подшипников приводит к увеличению осевого и радиального люфта ротора, росту шума и вибрации. |
| Ремонтный комплект (полный) | Включает все основные уплотнения, прокладки и крепеж для проведения капитального ремонта. |
Все указанные запасные части и ремкомплекты для модели 18Г12-26АМ доступны к заказу у официального поставщика Гидротех. Использование оригинальных комплектующих гарантирует восстановление заводских характеристик насоса.
Примеры заказа и применения в Казахстане
Насосы 18Г12-26АМ активно используются на промышленных предприятиях по всему Казахстану. Крупный металлургический комбинат в Темиртау заказал партию из 4 насосов для модернизации гидросистем прокатных клетей. Предприятие по производству железобетонных изделий в Алматы установило данный насос на вибропрессе, что позволило синхронизировать работу прессующего и выталкивающего цилиндров и повысить качество плитки. На одном из машиностроительных заводов в Усть-Каменогорске насос пластинчатый 18Г12-26АМ заменил устаревший аналог в гидросистеме тяжелого карусельного станка, решив проблему с недостаточным давлением во вспомогательном контуре зажима.
Каждый заказ, поступивший от предприятий Казахстана в Гидротех, сопровождается детальным обсуждением условий эксплуатации. При необходимости наши инженеры помогают подобрать дополнительное оборудование (фильтры, теплообменники) для корректной интеграции насоса в гидросистему. Чтобы сделать заказ или получить коммерческое предложение, просто оставьте заявку на сайте с указанием модели насоса и требуемого количества.
Надежные поставки по Казахстану и СНГ от бренда Гидротех
Являясь официальным поставщиком промышленной гидравлики, компания Гидротех обеспечивает прямые поставки надежного оборудования, включая насос пластинчатый 18Г12-26АМ, на объекты по всему Казахстану и в страны СНГ. Мы понимаем важность своевременных поставок для бесперебойной работы вашего производства, поэтому организовали отлаженную логистику в ключевые промышленные центры: Астана, Алматы, Шымкент, Актобе, Караганда, Павлодар, Усть-Каменогорск, Тараз и многие другие города.
Каждый пластинчатый насос 18Г12-26АМ перед отгрузкой проходит обязательное контрольное тестирование на стенде, что гарантирует его соответствие всем заявленным техническим параметрам. Выбирая насосы бренда Гидротех, вы получаете не просто изделие, а комплексное решение: грамотную консультацию, гарантийную и постгарантийную поддержку, а также оперативное сервисное обслуживание. Доверьте питание ваших гидросистем проверенному поставщику с безупречной репутацией на рынке Казахстана.
