Электромагнитный клапан ПЗ.26227-015-12 – это специализированное запорное устройство мембранного типа, предназначенное для управления потоком рабочей жидкости в системах магистральных холодильных установок. Этот надежный гидрозамок обеспечивает четкое открытие и закрытие прохода по команде от системы управления, работая с такими средами, как жидкие хладагенты R12, R22 и дистиллированная вода.
Назначение и принцип работы клапана ПЗ.26227-015-12
Клапан ПЗ.26227-015-12 выполняет функцию гидрозамка – он разрешает или блокирует подачу рабочей среды в трубопроводе в зависимости от наличия управляющего электрического сигнала. Это ключевой элемент для точного и автоматического управления технологическими процессами в холодильном оборудовании. В основе его действия лежит электромагнитный привод, который при подаче напряжения втягивает сердечник, открывая проход для жидкости. При снятии напряжения клапан ПЗ.26227-015-12 автоматически возвращается в нормально закрытое положение, что обеспечивает надежное перекрытие потока. Важной особенностью данной модификации является наличие «ручного дублера» – устройства для принудительного ручного открытия клапана ПЗ.26227-015-12 в случае отсутствия электропитания, что повышает эксплуатационную гибкость системы.
Технические характеристики и конструктивные особенности
Корпус клапана ПЗ.26227-015-12 изготовлен из коррозионностойкой латуни марки ЛС 59-1. Исполнение – тропическое (Т), что подразумевает повышенную устойчивость к влажному и теплому климату, актуальную для многих регионов Казахстана. Электромагнитный привод обладает высоким классом защиты IP65, что гарантирует его устойчивость к пыли и брызгам воды.
Основные параметры работы:
- Условный проход (DN): 15 мм.
- Тип присоединения: штуцерно-ниппельное по стандарту АТК 26-03-5-89.
- Рабочее давление: широкий диапазон от 0.00066665 до 2,3 МПа (от 5 мм рт.ст. до 23 кгс/см²).
- Рабочие среды: жидкие хладоны (R12 с маслом ХФ 12-16, R22 с маслом ХС 40) и дистиллированная вода.
- Диапазон температур: зависит от среды: для R12 от -2 до +45°C, для R22 от -20 до +50°C, для воды от +1 до +45°C.
- Электромагнитный привод: рассчитан на переменный ток напряжением 127, 220, 380 В (50 Гц) или 220 В (60 Гц). Мощность потребления – 30 В·А.
- Режим работы: продолжительный (ПВ 100%).
Долговечность и правильная установка
Срок службы клапана ПЗ.26227-015-12 напрямую зависит от соблюдения условий эксплуатации, указанных в техническом описании. Критически важно использовать только совместимые рабочие среды, поддерживать давление и температуру в заданных пределах, а также обеспечить правильный монтаж. Устанавливать клапан ПЗ.26227-015-12 необходимо вертикально, управляющим устройством вверх, с допустимым отклонением от вертикали не более 15 градусов. Это обеспечивает корректную работу мембраны и всего механизма.
Теміршілердің өзінше қызық сөзі бар: «Электромагниттік клапан ПЗ.26227-015-12 қазақстандық жылына көп нәрсе үйретті – ол ток жоқ кезде де жұмыс істей алады, тек қолмен керек болса!»
Условное обозначение и типоразмеры
Полное обозначение модели ПЗ.26227-015-12 расшифровывается следующим образом:
- ПЗ.26227 – серия гидроклапанов.
- -015 – диаметр условного прохода DN15.
- -12 – конкретное исполнение: с ручным дублером, тропическое, с электромагнитом на переменном токе.
В серии выпускаются модификации с диаметрами DN10 и DN15, в нормальном и тропическом исполнении, с электромагнитами на переменном или постоянном токе, с ручным дублером и без него.

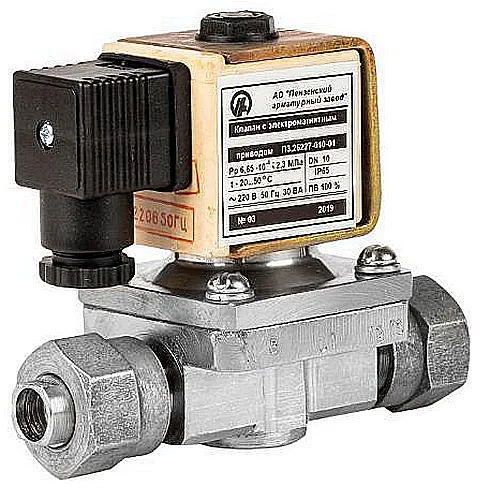

Фото: Клапан ПЗ.26227-015-12, вид сбоку, латунный корпус DN15.

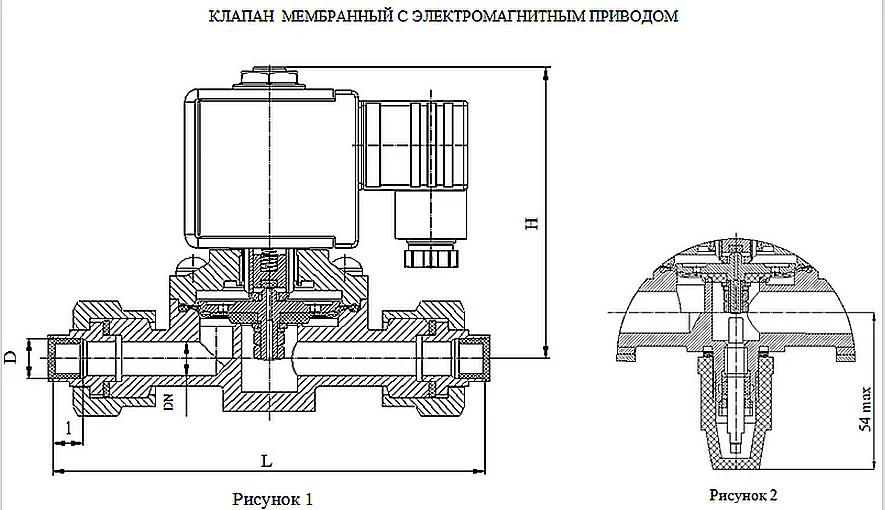

Фото: Клапан ПЗ.26227-015-12, вид сверху на электромагнитный привод и рычаг ручного дублера.
Габариты, вес и код ТН ВЭД
Масса клапана модели ПЗ.26227-015 составляет примерно 1,69 кг. Габаритные и присоединительные размеры приведены в таблице ниже. Код ТН ВЭД для подобных электромагнитных клапанов, как правило, относится к группе 8481 30 900 0 (клапаны для трубопроводов). Точную классификацию следует уточнять при таможенном оформлении.
| Обозначение | DN | D, мм | L, мм | I, мм | H, мм | Масса, кг |
|---|
| ПЗ.26227-010 | 10 | 12,2 | 132 | 9 | 88 | 1,46 - 1,55 |
| ПЗ.26227-015 | 15 | 18,25 | 138 | 12 | 88 | 1,60 - 1,69 |
Таблица основных технических данных клапана ПЗ.26227
| Обозначение | Усл. обозн. | DN | Материал корпуса | Рабочая среда | Диапазон температур, °C | Исполнение | Масса, кг |
|---|
| ПЗ.26227-015-12 | 15Б806р2Т | 15 | Латунь ЛС 59-1 | R12 с маслом, R22 с маслом, вода | См. выше | С ручным дублером, тропическое | 1,69 |
Область применения и используемое оборудование
Клапан ПЗ.26227-015-12, в первую очередь, предназначен для холодильных установок промышленного и торгового назначения. Он применяется в системах регулирования подачи хладагента в испарители, в линиях оттайки, в контурах маслоотделения. Благодаря совместимости с водой, он также может использоваться в различных гидравлических контурах управления, где требуется дистанционное управление потоком.
Основные сферы применения в Казахстане:
- Промышленные холодильные компрессоры и чиллеры.
- Холодильные камеры и склады для хранения продукции (мяса, овощей, фруктов).
- Торговое холодильное оборудование (витрины, моноблоки).
- Системы кондиционирования и вентиляции большой мощности.
- Вспомогательные гидравлические системы на производстве.
Ремонт и запасные части
Наиболее подверженными износу элементами в клапане ПЗ.26227-015-12 являются уплотнительные мембраны и кольца, а также контактная группа электромагнита. При появлении подтеканий или отказов в срабатывании рекомендуется провести диагностику этих узлов. В качестве ремкомплекта чаще всего используются следующие позиции:
- Комплект уплотнительных мембран/диафрагм.
- Уплотнительные кольца штуцеров.
- Набор прокладок корпуса.
- Катушка электромагнита (в сборе или отдельно).
Для точного подбора запчастей рекомендуется указывать полный шифр клапана – ПЗ.26227-015-12. Наши специалисты помогут подобрать необходимые комплектующие.
Примеры заказа и доставка
Для заказа клапана ПЗ.26227-015-12 необходимо указать его полное обозначение, требуемое напряжение питания (127, 220 или 380 В переменного тока) и необходимое количество. Мы рекомендуем проверять совместимость модели с вашим оборудованием перед заказом. По всем техническим вопросам свяжитесь с нашим инженером.
Компания Гидротех осуществляет поставки продукции со склада в Костанае по всему Казахстану и странам СНГ. Доставка возможна в Астану, Алматы, Шымкент, Караганду, Актобе, Тараз, Павлодар, Усть-Каменогорск и другие города. Сроки поставки и стоимость доставки уточняйте у наших менеджеров. Мы дорожим своей репутацией надежного поставщика гидравлического оборудования в Казахстане.
Часто задаваемые вопросы (FAQ)
Как правильно выбрать модификацию клапана ПЗ.26227?
Выбор основывается на нескольких параметрах: диаметре трубопровода (DN10 или DN15), типе рабочей среды (хладон, вода), климатических условиях (нормальное или тропическое исполнение), необходимости ручного дублера и доступном напряжении питания (переменный или постоянный ток). Конкретная модель, такая как клапан ПЗ.26227-015-12, подходит для DN15, тропического климата и имеет ручной дублер для переменного напряжения.
Какой срок поставки клапана ПЗ.26227-015-12 в Казахстан?
Стандартный срок поставки со склада в Костанае составляет 3-7 рабочих дней в крупные города Казахстана. Наличие и точные сроки уточняйте при оформлении заказа. Для моделей под заказ сроки могут отличаться.
Можно ли установить этот клапан в любом положении?
Нет, установка клапана ПЗ.26227-015-12 строго регламентирована. Его необходимо монтировать вертикально, управляющим устройством (электромагнитом) вверх. Допустимое отклонение от вертикали составляет не более 15 градусов. Несоблюдение этого правила может привести к некорректной работе и выходу из строя.
Какие среды, кроме указанных, можно пропускать через этот клапан?
Клапан ПЗ.26227-015-12 сертифицирован и рассчитан строго на работу с жидкими хладонами R12 и R22 с соответствующими маслами, а также с дистиллированной водой. Использование других рабочих сред (другие хладагенты, масла, жидкости с абразивами) не допускается и может повредить мембрану и уплотнения, что приведет к утечкам и отказу.
Надежный поставщик гидравлики в Казахстане
Выбирая клапан ПЗ.26227-015-12 у компании Гидротех, вы получаете не просто качественное изделие, соответствующее отечественным ТУ, но и полную техническую поддержку. Наши специалисты проконсультируют по вопросам подбора, установки и эксплуатации. Мы поставляем оборудование напрямую, гарантируя доступные цены и оперативную логистику по всему Казахстану и СНГ. Для заказа или консультации перейдите в раздел Контакты или воспользуйтесь формой обратной связи на сайте https://gidro777.kz/.
