Электромагнитный клапан ПЗ.26227-015-09 – это надежное, специальное запирающее устройство (гидрозамок) для систем, требующих точного управления потоком рабочей жидкости. В нормальном состоянии клапан ПЗ.26227-015-09 остается закрытым, обеспечивая герметичное перекрытие потока. Его открытие происходит по команде – при подаче управляющего электрического сигнала на катушку соленоида. Данная модификация оснащена функцией ручного дублирования, что позволяет открыть клапан ПЗ.26227-015-09 вручную в случае отсутствия электропитания, что критически важно для непрерывности технологических процессов и проведения ремонтных работ.
Назначение и область применения клапана ПЗ.26227-015-09
Основная область применения клапана ПЗ.26227-015-09 – холодильная и климатическая техника. Этот гидрозамок предназначен для установки в трубопроводы магистральных холодильных установок и систем кондиционирования для управления циркуляцией хладагента. Устройство широко используется на пищевых производствах, в логистических холодильных комплексах, на промышленных предприятиях Казахстана, где требуется автоматизированное и надежное управление потоками рабочих сред.
Технические параметры и характеристики
Модель клапана ПЗ.26227-015-09 характеризуется высокими эксплуатационными показателями, обеспечивающими долговечную и безотказную работу в составе ответственных систем.
| Параметр |
Значение |
| Условный проход, DN |
15 мм |
| Рабочее давление, Рр |
от 0.00066665 до 2.3 МПа (от 5 мм рт. ст. до 23 кгс/см²) |
| Диапазон допустимых температур рабочей среды |
Хладон R12: от -2°C до +45°C
Хладон R22: от -20°C до +50°C
Вода: от +1°C до +45°C |
| Тип рабочей среды |
Жидкий хладон R12 с маслом ХФ 12-16,
хладон R22 с маслом ХС 40,
пресная (дистиллированная) вода |
| Присоединительные размеры и тип |
Штуцерно-ниппельное по АТК 26-03-5-89 |
| Масса устройства |
1.69 кг |
| Код ТН ВЭД |
8481 80 990 0 (арматура прочая) |
Приходит как-то на склад техник и спрашивает: «Слушай, а можно мне клапан ПЗ.26227-015-09, только чтобы он открывался не от электричества, а от доброго слова?» Кладовщик, не поднимая глаз: «Бери обычный. От наших-то слов любой клапан закрывается».
Характеристики электромагнитного привода
| Обозначение |
Напряжение питания |
Частота, Гц |
Род тока |
Мощность |
Степень защиты (IP) |
Режим работы (ПВ) |
| ПЗ.26227-015-09 |
127, 220, 380 В |
50 |
Переменный |
30 В·А |
IP65 |
100% |
Принцип работы
Клапан ПЗ.26227-015-09 является нормально-закрытым клапаном мембранного типа с электромагнитным управлением. В неактивном состоянии подпружиненная мембрана плотно прижата к седлу, перекрывая проход рабочей жидкости. При подаче напряжения на катушку соленоида создается электромагнитное поле, которое втягивает сердечник. Это приводит к подъему мембраны и открытию проходного канала. Ручной дублер, которым оснащен клапан ПЗ.26227-015-09, представляет собой шток, механически соединенный с сердечником. Поворотом этого штока можно вручную открыть клапан в аварийной ситуации, минуя электрическую часть.
Условия эксплуатации и срок службы
Клапан рассчитан на долгосрочную работу в составе стационарных установок. Срок службы во многом зависит от чистоты рабочей среды и соблюдения параметров эксплуатации. При использовании рекомендованных сред и в рамках заявленных температурных диапазонов ресурс клапана составляет десятки тысяч циклов включения-выключения. Для продления срока службы перед клапаном ПЗ.26227-015-09 рекомендуется установка фильтра тонкой очистки. Установка должна производиться строго в вертикальном положении, с отклонением не более 15 градусов, управляющим устройством вверх.
Применяемое оборудование и монтаж
Клапан ПЗ.26227-015-09 монтируется на трубопроводы жидкого хладагента или воды холодильных машин, чиллеров, промышленных кондиционеров. Он совместим с оборудованием таких брендов, как Bitzer, Copeland, Frascold, а также с отечественными холодильными агрегатами. Присоединение осуществляется с помощью штуцеров и накидных гаек по стандарту АТК 26-03-5-89, что обеспечивает надежное и герметичное соединение, удобное для монтажа и демонтажа.

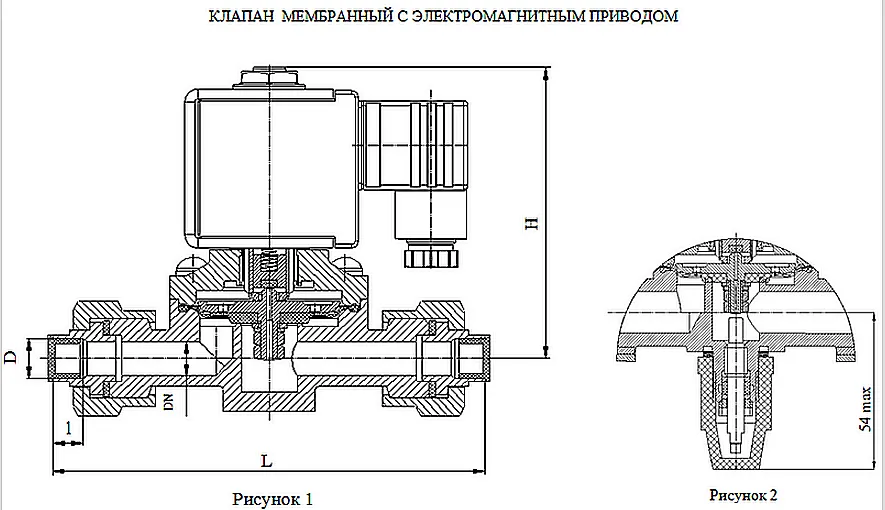

Габаритные и присоединительные размеры
Для корректного монтажа и проектирования системы важно учитывать габариты устройства. Ниже приведены точные размеры для модификации с условным проходом DN 15.
| Обозначение |
DN (мм) |
D (мм) диам. штуцера |
L (мм) общая длина |
I (мм) размер под ключ |
H (мм) высота |
| ПЗ.26227-015 |
15 |
18.25 |
138 |
12 |
88 |

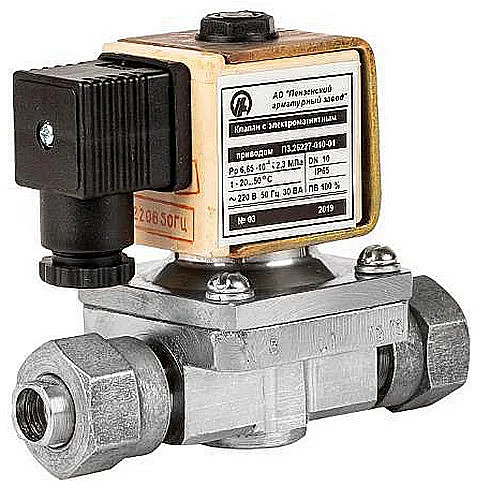

Клапан ПЗ.26227-015-09, вид сбоку, присоединительные штуцеры
Клапан ПЗ.26227-015-09, крупный план электромагнитного блока с ручным дублером
Расшифровка условного обозначения и пример заказа
Обозначение ПЗ.26227-015-09 имеет следующую структуру:
ПЗ – Привод Запирающий (клапан электромагнитный).
26227 – номер базовой конструкции (серия).
015 – условный проход (DN 15 мм).
-09 – вариант исполнения: с ручным дублером, нормальное климатическое исполнение, материал корпуса – сталь, питание переменным током.
Пример заказа: Для системы с трубопроводом 15 мм, требующей возможности ручного управления и работающей от сети 220 В 50 Гц, вы указываете: «Клапан ПЗ.26227-015-09, напряжение 220 В, 50 Гц». Для оформления заявки перейдите в форму обратной связи.
Часто задаваемые вопросы (FAQ)
Как правильно выбрать модификацию клапана ПЗ.26227, если в системе используется хладон R407C?
Рекомендуется использовать модификации, предназначенные для работы с хладоном R22 (с маслом ХС 40), так как их температурный и химико-физический режимы наиболее близки. Также важно убедиться в совместимости уплотнительных материалов с конкретной маркой полиэфирного (POE) масла, используемого с R407C. Для точного подбора обратитесь к нашим техническим специалистам.
Каковы сроки поставки клапана ПЗ.26227-015-09 в регионы Казахстана?
Мы, компания Гидротех, осуществляем поставки со склада в Костанае. В наличии часто имеются ходовые модификации. Доставка в крупные города, такие как Астана, Алматы, Шымкент, Караганда, Актобе, Тараз, Павлодар, Усть-Каменогорск, занимает от 2 до 5 рабочих дней в зависимости от выбранного способа перевозки. Поставки под заказ изготавливаются и отгружаются в согласованные с клиентом сроки.
Можно ли установить клапан ПЗ.26227-015-09 на трубопровод с горячей водой или паром?
Нет, категорически нельзя. Данная модель предназначена исключительно для сред, указанных в характеристиках: жидкого хладона и холодной пресной воды (до +45°C). Использование с горячей водой, паром или агрессивными средами приведет к мгновенному выходу клапана из строя и аннулирует гарантию.
Что входит в типовой ремонтный комплект для клапана?
При длительной эксплуатации чаще всего требуют замены изнашиваемые элементы: мембрана (диафрагма), уплотнительные прокладки (обычно из маслобензостойкой резины), пружина. Компания Гидротех предлагает оригинальные запчасти и ремкомплекты для обслуживания клапана ПЗ.26227-015-09 для обеспечения его длительной и надежной работы.
Наш бренд и условия поставки по Казахстану
Мы, компания Гидротех, являемся надежным поставщиком промышленной арматуры в Казахстане с основным складом в Костанае. Мы поставляем оригинальный и проверенный клапан ПЗ.26227-015-09, гарантируя его соответствие всем заявленным техническим характеристикам. Наши ключевые преимущества: техническая консультация по подбору, оперативная обработка заявок, собственный логистический сервис для доставки в любой город Казахстана и страны СНГ, а также гарантийное и постгарантийное обслуживание. Для заказа и консультаций посетите наш сайт Gidro777.kz или раздел Контакты.
