Для надежного визуального контроля за движением технологических жидкостей в трубопроводах различного назначения применяются указатели потока жидкости УП. Данные приборы, к которым относятся модели Указатель потока УП-10, Указатель потока УП-15 (УП-16), Указатель потока УП-20 и Указатель потока УП-25, представляют собой простое и эффективное решение для мониторинга систем смазки и гидравлики. Они позволяют оператору визуально, без использования сложной электроники, убедиться в наличии или отсутствии потока рабочей среды, что критически важно для предотвращения сухого хода оборудования и выявления засоров в линиях.
Описание и назначение серии указателей потока УП
Указатели потока жидкости серии УП – это механические устройства с поворотной лопастью (флюгером), установленной в проточной части корпуса. При прохождении жидкости лопасть отклоняется, и через смотровое стекло видно ее положение, сигнализирующее о наличии потока. Отсутствие движения лопасти указывает на остановку потока. Это ключевой элемент безопасности для ответственных систем. Основная сфера применения указателей потока УП-10, УП-15, УП-20, УП-25 – централизованные системы циркуляционной и проточной смазки тяжелого промышленного оборудования: металлургических станов, кузнечно-прессовых машин, дробилок, экскаваторов и другого оборудования, где необходим постоянный контроль подачи масла к узлам трения.

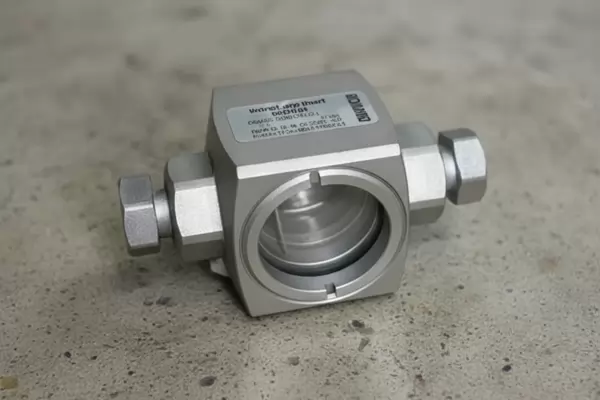

Изображение: внешний вид указателя потока УП-20 со смотровым окном.
Технические характеристики и условия работы
Указатели потока жидкости типа УП рассчитаны на работу в специфических условиях. Они функционируют на минеральных маслах с кинематической вязкостью в диапазоне от 10 до 400 сантистоксов (сСт). Диапазон рабочих температур масла составляет от +10 до +50 °C, что покрывает потребности большинства промышленных цехов Казахстана. Конструкция устройства обеспечивает рабочее давление до 4 кгс/см² (около 0,4 МПа), а пробное (испытательное) давление – 6 кгс/см². Рекомендованные марки масел включают гидравлические (ВНИИ НП-403) и индустриальные масла общего назначения (И-20А, И-30А, И-40А, ИГП-18, ИГП-30 и другие).
Сводная таблица основных параметров
| Параметр / Модель |
УП-10 |
УП-15 (УП-16) |
УП-20 |
УП-25 |
| Условный проход (Ду), мм |
10 |
15 (16) |
20 |
25 |
| Рабочее давление, кгс/см² |
4 |
| Тип рабочей среды |
Минеральные масла (вязкость 10-400 сСт) |
| Температурный диапазон среды, °C |
+10 … +50 |
| Тип присоединения (резьба) |
Rc 3/8" |
Rc 1/2" |
Rc 3/4" |
Rc 1" |
| Масса (без масла), кг, макс. |
0,8 |
0,8 |
1,3 |
1,3 |
Қазақстандағы инженерлердің арасында айтылатын сұрақ-жауап: «Егер указатель потока УП-20 жұмыс істемейтін болса, онда не істеу керек?» – «Алдымен көзбен қарап, содан кейін ғана басқа адамды шақыру керек!» – деген жауап беріледі. Бұл қарапайым құрылғының басты артықшылығын – сенімді визуалды бақылауды көрсетеді.
Принцип работы и устройство
Принцип действия указателей потока УП основан на механическом воздействии потока жидкости на поворотную лопасть. Лопасть, установленная на оси внутри проточного канала, при наличии потока отклоняется от вертикального положения. Угол отклонения виден через армированное стекло в крышке корпуса. В случае прекращения потока лопасть под действием собственного веса или возвратной пружины (в зависимости от исполнения) возвращается в исходное положение, сигнализируя об аварийной ситуации. Простота конструкции гарантирует высокую надежность и длительный срок службы даже в тяжелых условиях казахстанских производств.
Габаритные и присоединительные размеры
Указатели потока серии УП имеют компактные размеры, что облегчает их монтаж в ограниченном пространстве трубных обвязок. Конструктивно они выполняются в литом корпусе с присоединительной резьбой типа Rc (коническая трубная резьба по ГОСТ). Размеры варьируются в зависимости от модели.
Изображение: габаритный чертеж указателя потока УП-15 с размерами L, H, D.
| Модель указателя |
Резьба (d) |
Длина L, мм |
Высота H, мм |
Ширина D, мм |
Размер S, мм |
| Указатель потока УП-10 |
Rc 3/8" |
90 |
55 |
60 |
32 |
| Указатель потока УП-15 (УП-16) |
Rc 1/2" |
90 |
55 |
60 |
32 |
| Указатель потока УП-20 |
Rc 3/4" |
115 |
60 |
65 |
41 |
| Указатель потока УП-25 |
Rc 1" |
115 |
60 |
65 |
41 |
Область применения и оборудование
Указатели потока УП-10, УП-15, УП-20, УП-25 широко применяются в тяжелой и добывающей промышленности Казахстана. Их основное назначение – контроль подачи смазки в системах жидкой смазки:
• Металлургия: на станах горячей и холодной прокатки, на непрерывных разливочных машинах, в шлакосмывных системах.
• Горнодобывающая отрасль: на дробильно-сортировочном оборудовании, экскаваторах, буровых установках.
• Машиностроение и кузнечное производство: на гидравлических прессах, ковочных молотах, ножницах.
• Энергетика: в системах смазки турбогенераторов, дутьевых вентиляторов.
Использование надежного указателя потока УП-25 или его аналогов меньшего диаметра предотвращает выход из строя дорогостоящих подшипников, шестерен и других узлов из-за отсутствия смазки.
Выбор модели и примеры заказа
Выбор конкретной модели указателя потока зависит от диаметра трубопровода системы смазки (условного прохода) и требуемой пропускной способности линии. Модель УП-10 предназначена для линий малого диаметра, УП-15 и УП-16 являются взаимозаменяемыми вариантами для диаметра 15-16 мм, УП-20 и УП-25 используются на более производительных магистралях.
Пример условного обозначения для заказа: «Указатель потока УП-20, резьба Rc 3/4"». При необходимости, в спецификации можно указать марку масла для проверки совместимости уплотнений. Для оформления заказа или получения консультации вы можете связаться с нашими специалистами через сайт https://gidro777.kz/ или воспользоваться формой обратной связи по ссылке.
Поставки по Казахстану и СНГ от бренда Гидротех
Бренд Гидротех, представленный в Казахстане, гарантирует поставку качественных указателей потока УП-10, УП-15, УП-20, УП-25 на предприятия по всей стране. Мы осуществляем доставку в Нур-Султан (Астану), Алматы, Шымкент, Караганду, Актобе, Тараз, Павлодар, Усть-Каменогорск и другие города. Также работаем с партнерами из стран СНГ. На всю продукцию предоставляется гарантия и техническая поддержка от поставщика Гидротех. Как надежный партнер для казахстанской промышленности, мы понимаем важность бесперебойных поставок и оперативного сервиса.
Часто задаваемые вопросы (FAQ)
Как правильно выбрать указатель потока УП для моей системы смазки?
Ключевой параметр – условный проход (Ду), который должен соответствовать диаметру трубопровода. Для линий 10 мм выбирайте Указатель потока УП-10, для 15 мм – УП-15, для 20 и 25 мм – УП-20 и УП-25 соответственно. Также учитывайте тип резьбы на вашем оборудовании (Rc 1/2", 3/4" и т.д.). При затруднениях обратитесь к нашим инженерам.
С какими маслами совместимы указатели потока УП?
Устройства рассчитаны на работу с минеральными маслами кинематической вязкостью 10-400 сСт при температуре +10…+50°C. Например, индустриальные И-20А, И-30А, И-40А, ИГП-18, ИГП-30, гидравлическое ВНИИ НП-403. Для других сред (эмульсий, синтетики) требуется консультация.
Каковы сроки поставки указателей потока в мой город?
Для стандартных моделей (УП-10, УП-15, УП-20, УП-25) на складе в Костанае срок отгрузки обычно 1-3 рабочих дня. Доставка в крупные города (Астана, Алматы) занимает 3-7 дней, в зависимости от выбранного транспорта. Точные сроки уточняйте при заказе.
Нужен ли ремкомплект для указателей потока, и что в него входит?
Указатели потока УП отличаются высокой надежностью. В случае износа чаще всего требуется замена уплотнительных прокладок (под прижимным стеклом и резьбовых) и, реже, оси с лопастью. Стандартный ремкомплект включает набор прокладок из маслостойкой резины. При необходимости его можно заказать отдельно.
