В системах промышленного холодоснабжения надежность управления потоками рабочей среды является критически важным параметром. Именно для этих целей разработан электромагнитный гидроклапан ПЗ.26227-015-04 – высокотехнологичное запорное устройство, обеспечивающее точное разрешение или запрет подачи жидкости по команде управляющей автоматики. Этот клапан ПЗ.26227-015-04 представляет собой специализированный гидрозамок мембранного типа, основное назначение которого – интеграция в магистрали холодильных установок, работающих на фреонах R 12, R 22 или чистой воде.
Краткое описание и назначение гидроклапана ПЗ.26227-015-04
Гидроклапан ПЗ.26227-015-04 относится к категории устройств с внешним управлением (электромагнитным приводом) и является «нормально закрытым» (НЗ). Это означает, что в исходном, деэнергизованном состоянии проход для рабочей среды полностью заблокирован. Открытие происходит только при подаче управляющего электрического сигнала на катушку соленоида. Такая логика работы делает данный клапан ПЗ.26227-015-04 идеальным для аварийного отключения, дозированной подачи или дистанционного управления контурами в холодильных машинах, системах кондиционирования и технологических линиях пищевой промышленности Казахстана.
Основные параметры: вес, габариты, код ТН ВЭД
Серия ПЗ.26227 предлагает широкий модельный ряд, но ключевая модель ПЗ.26227-015-04 имеет фиксированные параметры. Устройство изготавливается в тропическом климатическом исполнении, что особенно актуально для южных регионов Казахстана, и предназначено для работы в жестких условиях.
| Параметр | Значение для ПЗ.26227-015-04 |
|---|
| Условный проход (DN) | 15 мм |
| Присоединение | Штуцерно-ниппельное по АТК 26-03-5-89 |
| Материал корпуса | Латунь ЛС 59-1 |
| Масса устройства | 1,60 кг |
| Габариты (L x H, ориентировочно) | 138 мм х 88 мм |
| Код ТН ВЭД (ориентировочно) | 8481 80 000 0 (Арматура для трубопроводов) |
«Инженер спрашивает у клапана ПЗ.26227-015-04: «Почему ты такой надежный?» А клапан отвечает: «Потому что я не пропускаю ни капли без команды, даже мыслей!»
Детальные технические характеристики и рабочие параметры
Для корректного подбора и эксплуатации устройства необходим учет всех его технических характеристик. Модель ПЗ.26227-015-04 обладает следующими ключевыми параметрами:
Условия работы по среде и давлению:
| Наименование параметра | Значение |
|---|
| Рабочее давление (Pp) | от 0.00066665 до 2,3 МПа (от 5 мм рт. ст. до 23 кгс/см²) |
| Перепад давления на закрытом клапане для открытия (ΔP) | от 0,005 до 2 МПа |
| Герметичность затвора (при ΔP 0.1–2.3 МПа) | Полная (пропуск не допускается) |
| Тип рабочей среды | 1. Хладон R 12 с маслом ХФ 12-16
2. Хладон R 22 с маслом ХС 40
3. Пресная (дистиллированная) вода |
| Диапазон температур рабочей среды | Для R 12: от -2°C до +45°C
Для R 22: от -20°C до +50°C
Для воды: от +1°C до +45°C |
Параметры электромагнитного привода (соленоида):
Важная особенность модели ПЗ.26227-015-04 – ее электрические характеристики, которые обеспечивают гибкость подключения к различным сетям.
| Напряжение питания | Частота, Гц | Род тока | Потребляемая мощность | Степень защиты (IP) |
|---|
127, 220, 380 В
220 В | 50
60 | Переменный | 30 В·А | IP65 (полная защита от пыли и струй воды) |
| Режим работы — продолжительный (ПВ 100%) |
Принцип работы и конструктивные особенности
Принцип действия клапана ПЗ.26227-015-04 основан на преобразовании электромагнитной энергии в механическое перемещение запорного органа. В нормальном (незапитанном) состоянии соленоида запорная мембрана под действием пружины и давления среды плотно прижата к седлу, герметично перекрывая поток. При подаче напряжения на катушку создается магнитное поле, втягивающее сердечник соленоида. Это движение через шток отводит мембрану от седла, открывая проход для рабочей жидкости (хладона или воды). Важно отметить, что данная модификация выпускается без ручного дублера (взвод устройства вручную не предусмотрен). Установка клапана ПЗ.26227-015-04 должна производиться строго управляющим устройством (катушкой) вверх, с допустимым отклонением от вертикали не более 15 градусов.
Область применения и типовое оборудование
Благодаря своей специализации, клапан ПЗ.26227-015-04 находит широкое применение в сфере промышленного и коммерческого холодоснабжения по всему Казахстану. Его основная сфера использования – трубопроводы магистральных холодильных установок средней мощности. Устройство может быть установлено на:
- Промышленные холодильные агрегаты и чиллеры.
- Системы центрального кондиционирования воздуха (ЦКВ).
- Холодильные камеры и складские комплексы для хранения скоропортящейся продукции.
- Технологические линии пищевой, химической и фармацевтической отраслей, где требуется точное управление потоками хладагента.
Надежность и тропическое исполнение делают этот клапан ПЗ.26227-015-04 востребованным на предприятиях Алматы, Шымкента, Актау и других городов с жарким климатом.
Ремонт и обслуживание: рекомендованные запасные части
Длительный срок службы клапана обеспечивается своевременным обслуживанием. Чаще всего изнашиваются уплотнительные элементы и детали, контактирующие с подвижным штоком. При необходимости ремонта рекомендуется приобретать оригинальные ремкомплекты.
| Наименование запчасти / ремкомплекта | Типовые артикулы (ориентировочно) |
|---|
| Комплект уплотнительных манжет и сальников | РК.26227.015 (ремкомплект) |
| Мембрана (диафрагма) запорная | 26227.015.04.М |
| Катушка электромагнитного привода | КЭП-220-50 (для 220В/50Гц) |
| Возвратная пружина | ПР26227.015 |
Условное обозначение модели с расшифровкой
Шифр «ПЗ.26227-015-04» несет полную информацию об устройстве:
- ПЗ — Пневмогидравлический Запорный клапан (или электромагнитный гидрозамок).
- 26227 — номер основного изделия, индекс разработки.
- 015 — условный проход (DN 15 мм).
- 04 — порядковый номер исполнения в серии (в данном случае: латунный корпус, тропическое исполнение, без ручного дублера, катушка на переменный ток 127/220/380/220В 50/60Гц).
Альтернативное заводское обозначение данного клапана — 15Б806рТ.
Габаритные и присоединительные размеры
Для корректного монтажа и проектирования системы необходимо знать точные размеры устройства. Клапан ПЗ.26227-015-04 имеет следующие присоединительные размеры для штуцерно-ниппельного соединения.
| Обозначение | DN | D (диаметр штуцера) | L (длина корпуса) | I (размер под ключ) | H (высота с катушкой) |
|---|
| ПЗ.26227-015 | 15 мм | 18,25 мм | 138 мм | 12 мм | 88 мм |

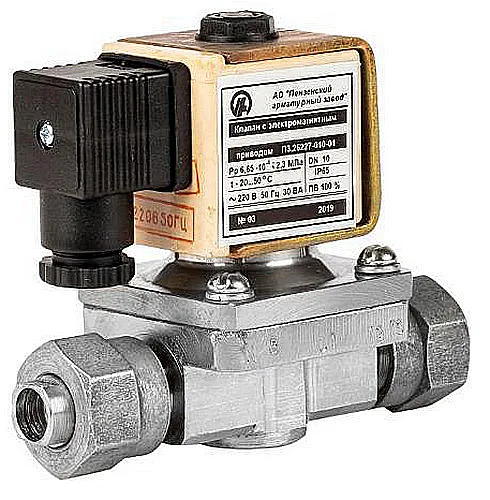

Внешний вид электромагнитного гидроклапана ПЗ.26227-015-04. Видны латунный корпус и катушка соленоида с защитой IP65.

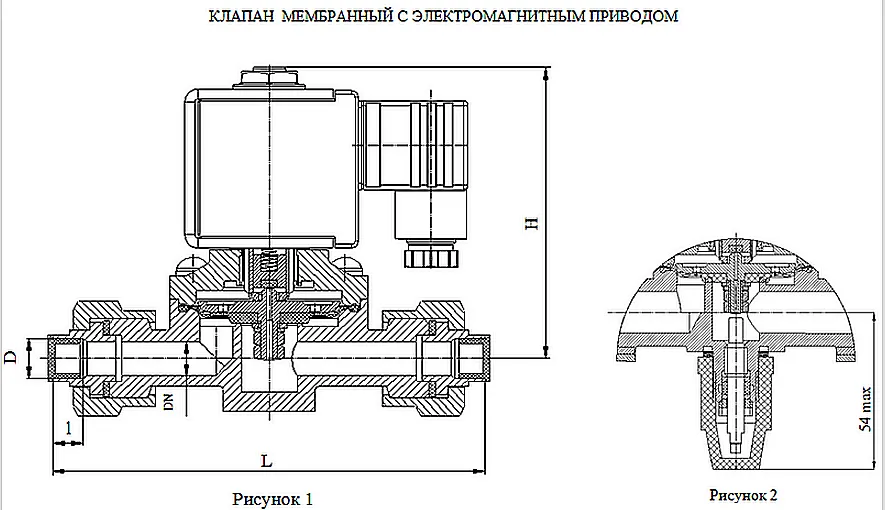

Чертеж общего вида и габариты клапана ПЗ.26227-015-04 для монтажных работ.
Примеры заказа и оформления поставки
Для заказа клапана ПЗ.26227-015-04 на сайте Gidro777.kz рекомендуем указывать следующую информацию:
1. «Клапан электромагнитный ПЗ.26227-015-04 (15Б806рТ), DN 15, тропическое исполнение, 220В/50Гц».
2. Требуемое количество штук.
3. Желаемое напряжение катушки (127, 220 или 380В).
4. Город доставки. Вы можете оформить заказ, воспользовавшись формой обратной связи.
