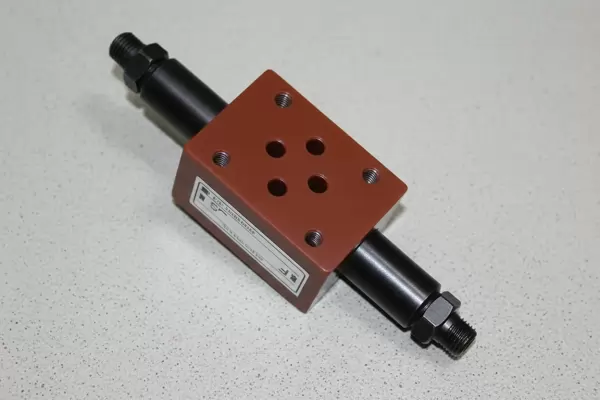

Гидродроссели ДКМ 6/3 и ДКМ 10/3: назначение и описание серии
Гидродроссели серии ДКМ, в частности модели ДКМ 6/3 и ДКМ 10/3, представляют собой важнейшие элементы модульной гидроаппаратуры. Эти устройства предназначены для точного регулирования потока рабочей жидкости (масла) в одном направлении и обеспечения его свободного прохода в обратном. По своей сути, дроссель – это клапан переменного гидравлического сопротивления, и установка гидродросселей ДКМ 10/3 позволяет эффективно управлять скоростями движения гидроцилиндров и гидродвигателей, создавая необходимый перепад давлений. Качественные гидродроссели ДКМ 6/3 незаменимы в сложных гидравлических контурах промышленного и спецтехнологического оборудования, используемого по всему Казахстану. Данная серия устройств, включающая также модификации ДКМ 10/3А, ДКМ 10/3В, ДКМ 10/3П и другие, обеспечивает гибкость и надежность гидравлических систем.
Ключевой особенностью гидродросселей ДКМ 10/3 является их интеграция в комплекс модульной гидроаппаратуры, что упрощает проектирование, сборку и обслуживание гидравлических панелей. В нашем каталоге вы найдете полный спектр данных устройств, которые поставляются в Казахстан напрямую от производителя. Выполняя функцию регулирования потока, гидродроссели ДКМ 6/3 гарантируют плавность хода и точное позиционирование исполнительных механизмов.
Область применения гидродросселей ДКМ 10/3 распространяется на все отрасли, где используются гидравлические системы с высоким давлением и требующие плавного регулирования: металлообработка, прессовое оборудование, подъемно-транспортные машины (краны, экскаваторы), сельхозтехника, станки с ЧПУ. Приобретая гидродроссели ДКМ 6/3 у нас, вы получаете гарантию совместимости и долговечной работы всей гидросистемы. Совокупность характеристик делает гидродроссели ДКМ 10/3 предпочтительным выбором для инженеров и механиков в РК.
Ключевые параметры: размеры, вес и код ТН ВЭД
Серия представлена двумя основными типоразмерами по диаметру условного прохода (Ду): 6 мм и 10 мм. Это определяет общую производительность и область применения каждого клапана. Габаритные размеры и масса варьируются в зависимости от конкретной модификации.
Диапазон габаритов и веса для серии ДКМ:
- Длина (по присоединительным плоскостям): от 80 до 110 мм.
- Ширина: около 60-70 мм.
- Высота: от 75 мм.
- Масса: от 1,3 кг (для Ду 6) до 2,2 кг (для Ду 10).
Код ТН ВЭД для данных изделий, как правило, относится к группе 8481 — «Клапаны, краны, вентили и аналогичные устройства для трубопроводов, котлов, цилиндров и т.д.». Конкретный код уточняется при таможенном оформлении поставки в страны СНГ. Для удобства заказа и сравнения, основные размерно-весовые показатели сведены в таблицу.
| Параметр | ДКМ 6/3 | ДКМ 10/3 |
|---|
| Диаметр условного прохода, мм | 6 | 10 |
| Приблизительная длина, мм | ~80 | ~110 |
| Масса, кг (номинал) | 1,3 | 2,2 |
Шутка для гидравликов
Приходит инженер на склад и спрашивает: «Дайте мне, пожалуйста, гидродроссель ДКМ 6/3 для нового станка». Кладовщик долго ищет, потом говорит: «Вот он, ваш гидродроссель ДКМ 10/3 лежит!» Инженер смотрит и качает головой: «Астаным-ай, это же на размер больше, у нас система под Ду 6, он не подойдет. Нужен именно гидродроссель ДКМ 6/3, чтобы давление держал и поток регулировал, а не как у тандыра дыру затыкал!»
Технические характеристики гидродросселей ДКМ серии
Технические параметры определяют границы безопасной и эффективной эксплуатации. Оба типоразмера рассчитаны на работу в тяжелых условиях, что подтверждается высокими значениями максимального давления.
| Параметр | ДКМ 6/3 | ДКМ 10/3 |
|---|
| Диаметр условного прохода, мм | 6 | 10 |
| Номинальное давление на входе, МПа | 32 | 32 |
| Максимальное давление на входе, МПа | 35 | 35 |
| Минимальное давление на входе при номинальном расходе, МПа | 0,25 | 0,35 |
| Давление открывания обратного клапана, МПа | 0,15 | 0,05 |
| Максимальное давление в сливной линии, МПа | 32 | 32 |
| Номинальный расход масла, л/мин | 12,5 | 63 |
| Максимальный расход масла, л/мин | 30 | 160 |
| Внутренние утечки при закрытом дросселе, см³/мин | 300 | 350 |
| Перепад давлений на обратном клапане при Qном, МПа | 0,25 | 0,35 |
| Перепад давлений на закрытом дросселе при Qном, МПа | 0,15 | 0,25 |
Принцип работы и конструктивное исполнение
Гидродроссели ДКМ совмещают в одном корпусе две основные функции: дросселирование (регулирование) потока в одном направлении и свободный пропуск (функция обратного клапана) в противоположном. Конструктивно устройство включает корпус, в котором установлены регулировочные узлы с дроссельными иглами (одна или две в зависимости от исполнения), пружины и уплотнения.
При подаче рабочей жидкости в направлении, требующем регулирования, поток поступает в пружинную полость и давит на торец дросселя (клапана), прижимая его к седлу. При этом между кромкой иглы дросселя и отверстием во втулке образуется дросселирующая щель, площадь сечения которой и определяет величину гидравлического сопротивления, а значит, и расход. Вращением регулировочного винта (шестигранным ключом) положение иглы изменяется, соответственно настраивается расход. После настройки винт фиксируется стопорными винтами.
При движении потока в обратном направлении жидкость отжимает дроссель от седла, преодолевая небольшое усилие пружины, и проходит через устройство практически без сопротивления. Эта особенность делает монтаж гидродросселей ДКМ 10/3 и ДКМ 6/3 особенно удобным в контурах, где требуется регулирование скорости только при движении, например, штока гидроцилиндра в одну сторону.
Температурный режим, среда и срок службы
Для обеспечения долговечной и безотказной работы необходимо соблюдать условия, на которые рассчитаны гидродроссели ДКМ 10/3 и ДКМ 6/3.
Рабочая среда: Чистые минеральные и синтетические масла с вязкостью в диапазоне от 20 до 250 сСт (мм²/с). Крайне важна чистота масла — тонкость фильтрации должна быть не грубее 25 мкм. Применение неочищенной рабочей жидкости приведет к преждевременному износу дросселирующей пары и потере точности регулирования.
Температурный режим:
- Температура рабочей жидкости: от +20°C до +50°C.
- Температура окружающей среды: от +1°C до +45°C.
Работа при температурах ниже минимальных может вызвать повышение вязкости масла и ухудшение регулировочных характеристик. Превышение верхнего температурного предела ускоряет старение уплотнений и снижает вязкость масла, что может привести к увеличению утечек.
Срок службы гидродросселей ДКМ напрямую зависит от соблюдения указанных условий, правильности монтажа и регулярности обслуживания гидросистемы. При эксплуатации в номинальном режиме с чистым маслом ресурс составляет несколько тысяч рабочих часов. Признаком необходимости внимания может служить увеличение утечек или невозможность стабильно удерживать заданную скорость гидропривода.
Область применения и типовое оборудование
Модульные гидродроссели ДКМ 6/3 и ДКМ 10/3 нашли широкое применение в промышленности и спецтехнике благодаря своей универсальности и надежности. Их основная задача — точное регулирование скорости движения выходных звеньев гидропривода (штоков цилиндров, валов гидромоторов).
Типичное оборудование, где используются гидродроссели ДКМ:
- Металлорежущие станки и обрабатывающие центры: Регулирование скорости подачи столов, суппортов.
- Прессовое оборудование: Контроль скорости холостого подхода и рабочего хода.
- Подъемно-транспортная техника: Краны (в том числе мостовые, козловые, автомобильные), экскаваторы, манипуляторы — для плавного опускания грузов и управления рабочими органами.
- Сельскохозяйственные и дорожно-строительные машины: Комбайны, тракторы, грейдеры, асфальтоукладчики.
- Гидравлические станы и прокатное оборудование.
- Специальные технологические установки в нефтегазовой отрасли, используемой в регионах Казахстана (Атырау, Мангистау).
Выбор между моделью ДКМ 6/3 и ДКМ 10/3 определяется требуемой пропускной способностью гидросистемы. Для контуров с насосами небольшой производительности (до 30 л/мин) оптимален гидродроссель ДКМ 6/3. Для более мощных систем с расходами до 160 л/мин необходим гидродроссель ДКМ 10/3. Модификации с индексами А, В, П (например, ДКМ 10/3А, ДКМ 10/3П) предлагают различные схемы подключения и наличие пломбируемого кожуха.
Ремкомплекты и часто заменяемые детали
При длительной эксплуатации или нарушении условий работы могут потребовать замены следующие элементы гидродросселя. Рекомендуется всегда иметь под рукой ремкомплект для оперативного восстановления работоспособности оборудования.
| Наименование запчасти / Ремкомплект | Назначение / Причина замены |
|---|
| Комплект уплотнительных колец (кольца резиновые) | Наиболее часто изнашиваемые элементы. Предотвращают внутренние и внешние утечки. Требуют замены при появлении течи. |
| Кольцо защитное | Защищает основное уплотнение от повреждений при монтаже/демонтаже. |
| Дроссель (игла) с пружиной | Выход из строя возможен при абразивном износе из-за грязного масла или кавитационной эрозии. Признак — нестабильное регулирование, заедание. |
| Регулировочный винт с колпачком | Механические повреждения резьбы, износ уплотнения винта. |
| Втулка (седло) дросселя | Износ посадочного места и дросселирующего отверстия. Меняется в сборе с корпусом или как отдельная деталь, если конструкция позволяет. |
Наша компания может поставить как отдельные запчасти, так и полные ремкомплекты для гидродросселей ДКМ 10/3 и ДКМ 6/3. Для заказа необходимо указать точную маркировку (шифр) устройства.
Условное обозначение: расшифровка шифра
Маркировка гидродросселей содержит всю необходимую информацию о типе и исполнении.
Пример: ДКМ 10/3АП
- ДКМ — Дроссель клапанный модульный.
- 10 — Диаметр условного прохода, мм (10 мм).
- 3 — Идентификационный номер конструкции, версия.
- А — Исполнение (А — одностороннее дросселирование со стороны порта А, В — со стороны порта В). Отсутствие буквы означает двухстороннее дросселирование (базовое исполнение).
- П — Наличие предохранительного (пломбируемого) колпачка.
Таким образом, расшифровывается и обозначение ДКМ 6/3: дроссель клапанный модульный с Ду 6 мм, конструкция версии 3, базовое двухстороннее исполнение без пломбировки. Знание этого шифра позволяет точно указать нужную модель при оформлении заказа.
Габаритные и присоединительные размеры
Для корректного монтажа гидродросселя в блок с другими модульными аппаратами или на гидропанель необходимо знать его габариты и схему подключения. Основные размеры указаны на технических чертежах, которые предоставляются по запросу. Стандартные монтажные отверстия — под шпильки или винты М6. Межцентровые расстояния и расположение каналов Р (напор), А, В (рабочие), Т (слив) строго стандартизированы для всего семейства модульной гидроаппаратуры.
Чертеж с габаритными и присоединительными размерами гидродросселя ДКМ 10/3 для монтажа в блок.
Принципиальная схема, показывающая подключение портов гидродросселя ДКМ 6/3 к напорной, сливной и рабочим линиям.
Порядок заказа и примеры обозначений
Для приобретения гидродросселей ДКМ вам необходимо отправить заявку нашим специалистам через форму обратной связи. Укажите нужную модель, количество и, при наличии, особые условия доставки. Рекомендуем также сообщить нам, для какого оборудования и с какими параметрами гидросистемы (макс. давление, тип масла) планируется применение.
Примеры заказываемых позиций:
1. Гидродроссель ДКМ 6/3 — 5 шт.
2. Гидродроссель ДКМ 10/3АП — 2 шт.
3. Гидродроссель ДКМ 10/3В — 3 шт.
4. Ремкомплект для ДКМ 10/3 — 1 компл.
Наш менеджер свяжется с вами для подтверждения заказа, уточнения деталей и согласования сроков поставки. Высококачественные и надежные гидродроссели ДКМ 10/3 будут доставлены в ваш город в кратчайшие сроки.
Часто задаваемые вопросы (FAQ)
В чем основное различие между гидродросселем ДКМ 6/3 и ДКМ 10/3?
Основное отличие — диаметр условного прохода (Ду) и, как следствие, пропускная способность. ДКМ 6/3 (Ду 6 мм) рассчитан на номинальный расход до 12,5 л/мин, а ДКМ 10/3 (Ду 10 мм) — до 63 л/мин. Выбор модели зависит от производительности насоса в вашей гидросистеме. Оба выдерживают одинаковое рабочее давление до 32 МПа.
Какой срок поставки гидродросселей ДКМ в Казахстан?
Сроки поставки зависят от наличия на нашем складе в Костанае и города назначения. В большинстве случаев отгрузка в крупные города (Астана, Алматы, Шымкент, Караганда, Актобе) осуществляется в течение 2-5 рабочих дней. Под заказ сроки могут увеличиваться и согласовываются индивидуально. Доставка в страны СНГ также осуществляется с учетом таможенного оформления.
Какие условия эксплуатации необходимо соблюдать для долгой службы дросселя?
Ключевые условия: использование чистого гидравлического масла с вязкостью 20-250 сСт и тонкостью фильтрации не грубее 25 мкм, соблюдение температурного режима жидкости (+20…+50°C) и окружающей среды (+1…+45°C), а также работа в пределах установленных давлений (номинальное 32 МПа, максимальное 35 МПа). Регулярная замена фильтров и масла в системе значительно увеличивает ресурс гидроаппаратуры.
Совместимы ли гидродроссели ДКМ с импортной гидроаппаратурой?
Да, совместимы. Гидродроссели ДКМ выполнены по международным стандартам модульной гидроаппаратуры. Благодаря стандартизированным габаритным и присоединительным размерам (монтажные отверстия под М6, расположение каналов), они могут устанавливаться в блоки с другими модульными клапанами как отечественного, так и европейского производства. Необходимо лишь согласовать номинальные расход и давление.
Завершение: ваш надежный партнер в Казахстане и СНГ
Наша компания является официальным поставщиком гидравлической аппаратуры бренда Гидротех в Республике Казахстан. Мы напрямую поставляем качественные и проверенные гидродроссели ДКМ 6/3, ДКМ 10/3 и их модификации с гарантией производителя. Опираясь на склад в Костанае, мы обеспечиваем оперативную логистику во все регионы страны, включая Астану, Алматы, Шымкент, Караганду, Актобе, Тараз, Павлодар, Усть-Каменогорск, а также осуществляем поставки в другие страны СНГ.
Соблюдение технических требований, профессионализм наших инженеров и ориентация на потребности казахстанского рынка позволяют нам предлагать оптимальные решения для модернизации и ремонта гидравлических систем любого масштаба. Выбирая гидродроссели ДКМ у нас, вы выбираете надежность, эффективность и сервис на высшем уровне. Для консультации или оформления заказа перейдите в раздел Контакты или воспользуйтесь формой обратной связи на сайте https://gidro777.kz/.
