Гидроклапан 1МКО 10, 1МКО 20, 1МКО 32 обратный

В современных промышленных гидравлических системах Казахстана надежное и простое устройство для управления потоком рабочей жидкости – это ключевой элемент. Гидроклапан 1МКО 10, 1МКО 20, 1МКО 32 обратный как раз является таким решением. Это серия стыковых обратных клапанов, предназначенных для свободного пропуска рабочей среды в одном направлении и надежного запирания потока в обратном. Основная область применения – объемные гидроприводы станков, прессов, кранов и другого технологического оборудования, широко используемого на предприятиях РК.

Назначение и область применения гидроклапанов 1МКО

Гидроклапаны серии 1МКО – это базовые элементы защиты гидравлических контуров. Их главная задача – предотвратить обратный ход жидкости, что защищает насосы, исполнительные механизмы и другие компоненты от гидроударов и нештатных режимов работы. Устройство монтируется непосредственно на гидрораспределительную плиту через промежуточную плиту, что обеспечивает компактность и удобство монтажа. Гидроклапан 1МКО 10, 1МКО 20, 1МКО 32 обратный предназначен для работы на минеральных маслах с кинематической вязкостью от 10 до 400 мм²/с и номинальной тонкостью фильтрации не грубее 25 мкм.

Технические характеристики серии 1МКО

Серия представлена шестью основными моделями, которые различаются по двум ключевым параметрам: условному проходу (Ду) и номинальному рабочему давлению. Это позволяет подобрать оптимальный гидроклапан 1МКО 10, 1МКО 20, 1МКО 32 обратный под конкретные параметры расхода и давления в вашей системе.

Сводная таблица основных параметров и весовых характеристик

В таблице ниже приведены ключевые данные по всем модификациям, включая габаритные размеры, массу и производительность. Код ТН ВЭД для данной продукции, как правило, 8481 30 000 0 (клапаны для трубопроводов, краны, задвижки и аналогичная арматура).

Условное обозначение гидроклапанов 1МКО

Маркировка устройства содержит всю необходимую информацию для его однозначной идентификации. Расшифровка структуры условного обозначения:

1М – тип присоединения (стыковое по ISO 4401).
КО – тип устройства (клапан обратный).
ХХ (первое число) – условный проход в мм (10, 20, 32).
ХХ (второе число после дроби) – номинальное давление на входе в МПа (20 или 32).
ХХХХ – климатическое исполнение и категория размещения по ГОСТ 15150.
Пример: Гидроклапан обратный 1МКО32/20 УХЛ4. Это гидроклапан 1МКО 10, 1МКО 20, 1МКО 32 обратный с Ду 32 мм, давлением 20 МПа, для умеренного и холодного климата.

Инженер спрашивает у слесаря: «Почему в системе давление падает?» Слесарь, почесав затылок, отвечает: «Да ваш гидроклапан 1МКО 10, 1МКО 20, 1МКО 32 обратный решил, что он не просто обратный, а двусторонний!»

Принцип работы обратного клапана 1МКО

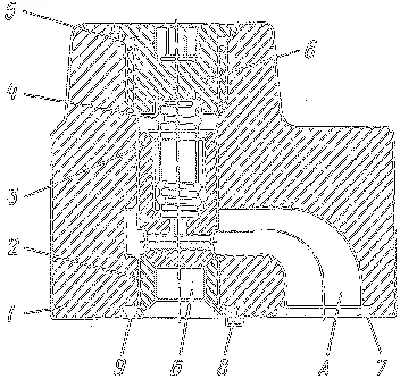

Схематическое изображение внутреннего устройства и принципа действия клапана серии 1МКО.

Рабочая жидкость под давлением поступает в канал Б. Это давление преодолевает усилие пружины, отжимает тарельчатый клапан от седла и открывает проход для потока в канал А. При попытке обратного потока (из канала А) жидкость попадает в надклапанную полость, дополнительно прижимая клапан к седлу и герметично перекрывая проход. Такая простая и надежная схема обеспечивает долговременную работу без необходимости частого обслуживания.

Температурный режим и срок службы

Гидроклапаны 1МКО рассчитаны на работу в широком температурном диапазоне рабочей жидкости, характерном для умеренного климата Казахстана. Комплектующие из чугуна и резиновых уплотнений обеспечивают стабильность при температуре масла от +5°C до +80°C. При соблюдении условий эксплуатации (чистота рабочей жидкости, отсутствие превышения давления) срок службы устройства составляет несколько лет. Наиболее уязвимым элементом являются резиновые уплотнительные кольца (по ГОСТ 9833-73), которые являются основными расходными материалами.

Типовое применение на оборудовании в Казахстане

Гидроклапан 1МКО 10, 1МКО 20, 1МКО 32 обратный находит свое применение в гидросистемах металлообрабатывающих станков (токарных, фрезерных), кузнечно-прессового оборудования (гидропрессы), грузоподъемных машин (автокраны), а также в системах сельскохозяйственной и дорожно-строительной техники, работающей в условиях Казахстана. Монтаж возможен в любом пространственном положении.

Ремонтный комплект и часто заменяемые запчасти

Для поддержания работоспособности клапана рекомендуется иметь ремкомплект. Чаще всего требуют замены следующие детали из-за естественного износа:

Габаритные и присоединительные размеры

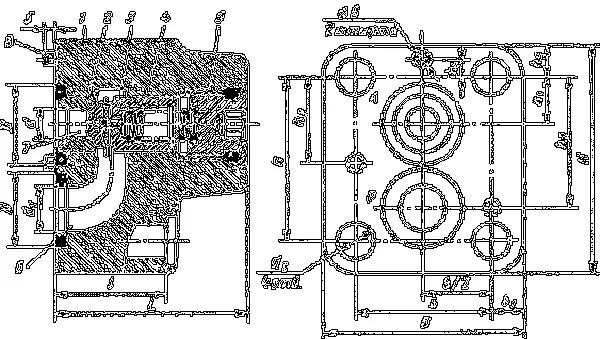

Чертеж с основными монтажными размерами для моделей 1МКО 10, 20, 32.

Присоединение клапана к гидросистеме требует использования специальных промежуточных плит (например, типов 4151570072-06A, 4151570075-06A, 4151570078-06A), которые обеспечивают правильное сопряжение каналов. Подробные размеры для каждой модели приведены в технической документации.

Примеры правильного оформления заказа

Для корректной поставки необходимо точно указать полную маркировку требуемого изделия. Например: Гидроклапан 1МКО10/20 УХЛ4, Гидроклапан 1МКО32/32 УХЛ4. При заказе через сайт Гидротех вы можете получить консультацию по подбору нужной модификации гидроклапана 1МКО 10, 1МКО 20, 1МКО 32 обратный.

Поставки по Казахстану и СНГ от компании Гидротех

Компания Гидротех осуществляет поставки гидравлических компонентов, включая гидроклапан 1МКО 10, 1МКО 20, 1МКО 32 обратный, во все регионы Казахстана. Мы гарантируем качество продукции, соответствующее техническим условиям. Доставка доступна в Астану, Алматы, Шымкент, Караганду, Актобе, Тараз, Павлодар, Усть-Каменогорск и другие города, а также в страны СНГ. Как надежный поставщик из Костаная, мы понимаем особенности работы с промышленным оборудованием в условиях нашего региона и готовы предложить комплексные решения.
