Гидрораспределитель 1Р203 (Dy=20 мм)

Гидрораспределители серии 1Р20.. и 1Р32.. производства бренда Гидротех – это золотниковые аппараты с различными типами управления, предназначенные для изменения направления, пуска и останова потока рабочей жидкости в сложных гидравлических системах станков, прессов, дорожно-строительной, сельскохозяйственной и горнодобывающей техники. Как современный поставщик промышленного оборудования в Казахстане, компания Гидротех предлагает полный модельный ряд этих надёжных устройств с условным проходом 20 и 32 мм.

Назначение и область применения гидрораспределителей серии 1Р20 и 1Р32

Данные гидрораспределители решают ключевую задачу управления в гидравлических контурах – коммутацию потоков рабочей жидкости. Они позволяют дистанционно или вручную изменять направление движения гидроцилиндров и гидромоторов, обеспечивая точное управление рабочими органами машин. Благодаря высокой надёжности и стойкости к нагрузкам, гидрораспределитель 1Р203 и его аналоги широко применяются в условиях казахстанских предприятий: на буровых установках (например, СБШ-250), в металлообработке, на прессовом оборудовании, в системах гидропривода лесозаготовительных и погрузочных машин.

Принцип работы и конструктивные особенности

Основу гидрораспределителя составляет литой корпус с системой внутренних каналов (Р – вход напорный, А и В – рабочие линии к исполнительным механизмам, Т – слив в бак, Х – подвод управления, Y – слив управления). Золотник, перемещаясь внутри корпуса, соединяет эти каналы в определённой последовательности, реализуя требуемую схему распределения. Управление положением золотника может осуществляться разными способами: электрогидравлическим (посредством пилотных клапанов 1РЕ6 или ВЕ6 с Dy=6 мм), гидравлическим или ручным (рычажным). Именно универсальность управления делает гидрораспределитель 1Р203 столь востребованным для модернизации существующих систем.

Обзор модельного ряда: гидрораспределители 1Р202, 1Р203, 1Рн203, 2Р203

Серия представлена моделями, различающимися номинальным рабочим давлением, типом управления и компоновкой. Например, гидрораспределитель 1Р202 рассчитан на давление 25 МПа (250 кгс/см²), в то время как гидрораспределитель 1Р203 и 1Рн203 – на 32 МПа (320 кгс/см²). Модели с индексом «2Р» (2Р202, 2Р203) имеют несколько иную конструкцию корпуса и, как правило, увеличенную массу. Все модели с Dy=20 мм обеспечивают номинальный расход до 200 л/мин. Отдельно стоит отметить исполнения с ручным управлением (например, 1Р203 И), которые находят применение в системах, где не требуется дистанционное управление или как аварийный дублёр.

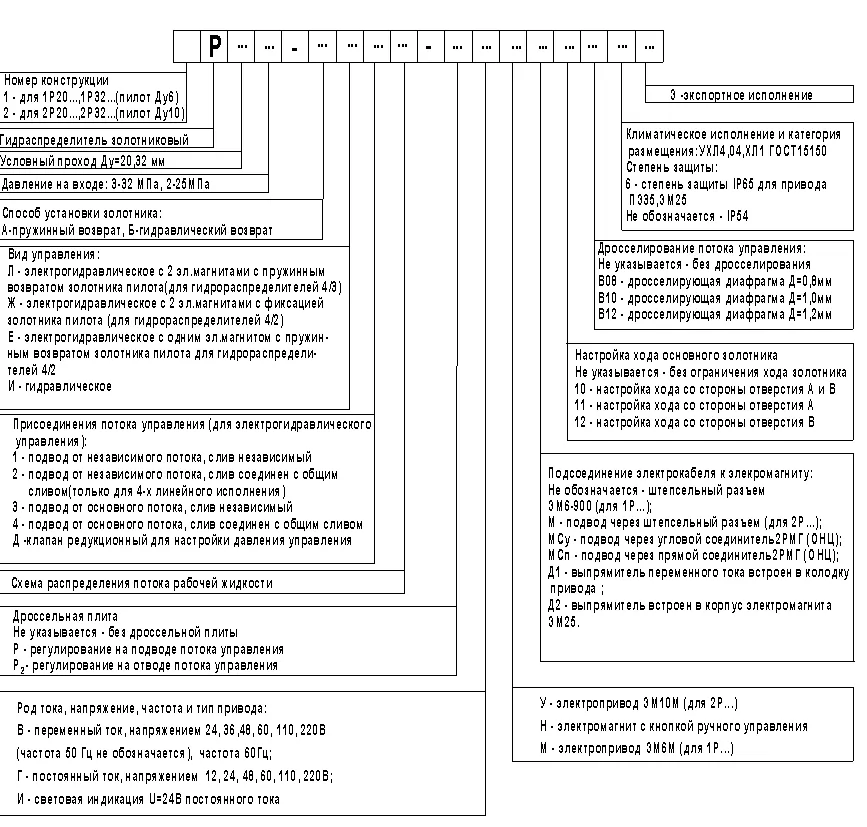

Пример расшифровки обозначения гидрораспределитель 1Р203АЛ4Д.44-Р-Г24

Данная маркировка означает: золотниковый гидрораспределитель с электрогидравлическим управлением (1Р203), исполнение АЛ, климатическое исполнение УХЛ4 (4), с дроссельной плитой на подводе (Д), схема распределения жидкости 44 по ГОСТ 24679-81, тип слива – раздельный (Р), тип управления – от независимого потока (Г), напряжение питания пилотного клапана – 24 В постоянного тока. Это обозначение помогает инженерам и механикам точно идентифицировать аппарат.

Техник спрашивает у начинающего механика на казахском: «Қалайша, гидрораспределитель 1Р203 орнаттың ба?». Тот отвечает: «Орнаттым, бірақ ол жұмыс істемейді – су емес, май құйған екенсің!» (Перевод: «Ну что, гидрораспределитель 1Р203 установил?». «Установил, но он не работает – оказывается, ты залил не масло, а воду!»).

Технические характеристики гидрораспределителей серии 1Р20 и 1Р32

Ключевые параметры, на которые следует обращать внимание при выборе модели: условный проход (определяет пропускную способность), номинальное давление, расход и тип рабочей среды. Стандартно гидравлическое масло должно иметь кинематическую вязкость в диапазоне от 10 до 400 мм²/с (сСт) и степень чистоты не ниже 13 класса по ГОСТ 17216-71. Диапазон рабочих температур окружающей среды для большинства исполнений составляет от -40 до +45 °C.

Габаритные и присоединительные размеры (на примере 1Р203)

Гидрораспределители 1Р203 имеют стыковое (плиточное) присоединение по ГОСТ 26890-86, что упрощает монтаж и обслуживание. При необходимости могут поставляться с монтажными плитами. Ниже приведены основные габариты для модели 1Р203.

Особенности эксплуатации, температурный режим и срок службы

Срок службы гидрораспределителя напрямую зависит от соблюдения условий эксплуатации: использования чистого масла с требуемой вязкостью, поддержания давления в пределах номинала, регулярного технического обслуживания. Особое внимание следует уделять системам фильтрации гидравлической жидкости. При работе в условиях низких температур Казахстана (особенно в северных регионах) важно обеспечить предварительный прогрев масла в системе. Гидрораспределитель 1Р203, как и другие модели серии, рассчитан на длительную работу в циклических режимах при условии соблюдения регламента.

Ремкомплекты и запасные части

Наиболее подверженными износу элементами являются уплотнительные кольца, возвратные пружины золотника, а в моделях с электрогидравлическим управлением – катушки соленоидов и пилотные клапаны (1РЕ6, ВЕ6). Для оперативного ремонта рекомендуем всегда иметь в запасе ремкомплект, включающий базовые уплотнения по ГОСТ 9833-73. Также частой причиной неисправности может быть загрязнение дроссельных отверстий, что требует промывки и очистки.

Как сделать заказ гидрораспределителя 1Р203 в Казахстане

При оформлении заказа необходимо указать полное условное обозначение аппарата, включая схему распределения, тип управления и напряжение питания. Например: «Гидрораспределитель 1Р203АЛ4Д.44-Р-Г24 НМ 10 УХЛ4». Если вы сомневаетесь в выборе, специалисты Гидротех в Костанае окажут консультативную помощь по подбору аналога или совместимой модели для вашей гидросистемы. Мы осуществляем доставку оборудования во все регионы Казахстана и страны СНГ.

Часто задаваемые вопросы (FAQ)

Выбор зависит от трёх основных параметров: требуемого рабочего давления (20 или 32 МПа), типа управления (электрогидравлическое, ручное, гидравлическое) и необходимой гидравлической схемы (например, 44 для двухпозиционного распределителя с пружинным возвратом). Также важно учитывать напряжение питания соленоидов (24В DC, 220В AC). Наши инженеры помогут сделать точный расчёт.

Стандартные модели серии 1Р20.. и 1Р32.. часто есть в наличии на нашем складе в Костанае. Доставка в Астану, Алматы, Шымкент, Караганду, Актобе, Тараз, Павлодар, Усть-Каменогорск занимает от 2 до 5 рабочих дней в зависимости от удалённости региона. Под заказ сроки уточняются индивидуально.

Аппараты предназначены для работы на минеральных маслах с кинематической вязкостью от 10 до 400 сСт (мм²/с) при температуре от -40 до +45 °C. Обязательное условие – тонкость фильтрации масла не ниже 25 мкм (класс чистоты 13 по ГОСТ). Использование неподходящих жидкостей, например, на водной основе, недопустимо и приведёт к быстрому выходу из строя.

Да, но при давлении на входе выше 25 МПа необходимо применять дополнительный гидроклапан редукционный (например, типа 1Р203АЛ-200), который снизит давление управления до требуемого уровня. Также нужно убедиться, что подпор в сливной линии не превышает 1.4 МПа для определённых схем распределения.

Гидротех – ваш надёжный поставщик промышленной гидравлики в Казахстане. Мы не только поставляем качественные гидрораспределители серий 1Р20 и 1Р32, но и обеспечиваем полную техническую поддержку, помощь в подборе, гарантийное и постгарантийное обслуживание. Свяжитесь с нами по телефону или через сайт gidro777.kz для оформления заказа и получения консультации. Доставляем оборудование по всему Казахстану и в страны СНГ.
