Назначение и область применения гидродросселей МДО
Серия гидродросселей МДО (путевых) является ключевым элементом в системах управления скоростью исполнительных механизмов. Эти устройства, известные своей надежностью и простотой конструкции, выполняют три основные функции: плавное регулирование скорости движения гидроцилиндров или гидромоторов, точное торможение в конце рабочего хода и обеспечение быстрого возврата в исходное положение. Использование гидродросселей МДО путевых позволяет существенно повысить точность и безопасность работы металлорежущих станков, прессов, подъемно-транспортного оборудования и других гидрофицированных машин, широко применяемых на промышленных предприятиях Казахстана.
Принцип работы основан на механическом изменении проходного сечения для рабочей жидкости. Когда подвижный узел машины, оснащенный кулачком, нажимает на ролик дросселя, золотник смещается, перекрывая основной канал. Это позволяет перейти на минимальную "ползучую" скорость, что незаменимо для выполнения финишных операций. Гидродроссели МДО путевые – это классическое решение для задач, где требуется механическая обратная связь и предсказуемое управление движением.
Серия и модели гидродросселей МДО
В серию гидродросселей МДО путевых входят модели, различающиеся по присоединительным размерам, типу монтажа и функциональным опциям. Все аппараты рассчитаны на номинальное рабочее давление 32 МПа (максимальное 35 МПа), что соответствует требованиям большинства промышленных гидросистем.
Основные параметры серии:
- Условный проход (Ду): 10, 20, 32 мм.
- Тип присоединения: резьбовое (метрическая резьба) или стыковое (на планках).
- Дополнительные опции: наличие обратного клапана (обозначается буквой "Д") и/или дросселя "ползучей" скорости (обозначается буквой "К").
Таким образом, модель МДО-С203ДК расшифровывается как: гидродроссель МДО путевой стыкового исполнения (С), с условным проходом 20 мм (203), в комплектации с обратным клапаном (Д) и дросселем "ползучей" скорости (К).

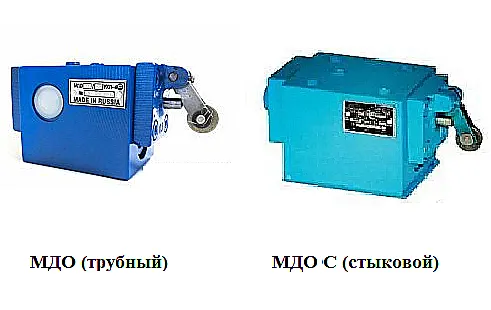

Конструкция гидродросселя МДО путевого с роликом и крышкой, устанавливаемой в 4 положения.
Үйдегі су түтігі ақпайды деп шағымыстан жатыр. Сосед: "Сенің гидродроссель МДО путевой орнатуың керек, ол жылдамдықты реттейді!" – "Бірақ бұл су үшін емес, майлы гидравлика үшін!" – деп жауап қайтарды маман. «А, сонда менің душымдағы мәселе басқа!» – деді көрші.
Технические характеристики и сводная таблица
Все гидродроссели МДО путевые предназначены для работы на минеральных маслах с кинематической вязкостью от 10 до 400 сСт (мм²/с). Требуемая тонкость фильтрации масла – не грубее 25 мкм. Диапазон температур рабочей среды от +10 до +70 °C, окружающего воздуха от +1 до +55 °C.
| Обозначение модели |
Ду, мм |
Рабочее давление, МПа (Ном./Макс.) |
Давление открытия обратного клапана, МПа |
Пропускная способность, л/мин (Ном./Макс.) |
Тип монтажа (присоединения) |
Масса, кг |
Габаритные размеры (ДхШхВ), мм |
| МДО-103 / МДО-С103 |
10 |
32 / 35 |
0,045 |
40 / 80 |
М22х1,5 / Стыковое |
3.2 |
162x70x75 |
| МДО-203 / МДО-С203 |
20 |
32 / 35 |
0,045 |
200 / 250 |
М33х2 / Стыковое |
8.0 |
225x120x85 |
| МДО-323 / МДО-С323 |
32 |
32 / 35 |
0,045 |
320 / 700 |
– / Стыковое |
19.2 |
291x190x121 |
Код ТН ВЭД: 8481 80 510 0 – Прочие арматура и подобные устройства для трубопроводов, котлов, резервуаров, котлов и т.д., гидравлические.

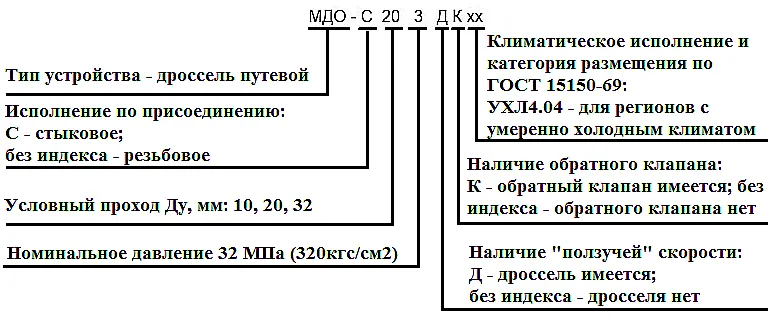

Расшифровка условного обозначения серии гидродросселей МДО (МДО – дроссель, С – стык, цифры – Ду, Д – клапан, К – дроссель).
Принцип работы и устройство
Гидродроссель МДО путевой представляет собой компактный моноблочный клапан. Основными элементами являются корпус, золотник, крышка с поворотным рычагом и роликом, а также опциональные узлы: обратный клапан и регулируемый дроссель для "ползучей" скорости.
Принцип работы гидродросселя МДО путевого: В исходном состоянии золотник максимально открыт, и поток жидкости свободно проходит от входа (А) к выходу (В) через кольцевую щель. При наезде кулачка на ролик, рычаг через толкатель смещает золотник, постепенно уменьшая проходное сечение. Это приводит к дросселированию потока и снижению скорости исполнительного органа. При полном перекрытии основного канала жидкость может проходить только через отдельный канал «ползучей» скорости (если он есть), что позволяет получить очень медленное и контролируемое движение. При движении жидкости в обратном направлении (от В к А) обратный клапан открывается, обеспечивая свободный проток и быстрый возврат.
Температурный режим и срок службы
Расчетный ресурс гидродросселей МДО путевых напрямую зависит от соблюдения условий эксплуатации. При использовании масла надлежащей чистоты (фильтрация 25 мкм), вязкости в пределах 10-200 сСт и поддержании температуры в диапазоне 10-70°C, аппараты демонстрируют длительный и безотказный срок службы. Критически важно избегать работы при более высокой вязкости, так как это приводит к заклиниванию золотника, и при температуре ниже +10°C, из-за риска повышенного износа при "сухом" трении в начальный момент работы.
Сфера применения на предприятиях Казахстана
Гидродроссели МДО путевые находят применение в различных отраслях промышленности. Их устанавливают на:
- Металлообрабатывающие станки: токарные, фрезерные, сверлильные, шлифовальные – для торможения суппортов, столов и шпинделей.
- Кузнечно-прессовое оборудование: гидравлические прессы – для плавного подвода инструмента и точной выдержки под давлением.
- Подъемно-транспортные машины: гидравлические тележки, подъемники, манипуляторы – для точной остановки в заданной позиции.
- Специальное технологическое оборудование: линии литья под давлением, испытательные стенды.
Благодаря стыковому и резьбовому исполнению, гидродроссели МДО путевые легко интегрируются как в новые, так и в модернизируемые гидросистемы.
Ремонт и запчасти
Основными расходными элементами в путевых гидродросселях МДО являются уплотнительные кольца (резиновые), которые со временем теряют эластичность. Также в процессе эксплуатации может возникать износ рабочих кромок золотника и корпуса. Ремонт, как правило, сводится к замене уплотнений и, в редких случаях, изношенной пары "золотник-корпус". Приобрести ремкомплекты и запасные части можно у официального поставщика – компании Гидротех.
Пример типового ремкомплекта включает: комплект резиновых уплотнительных колец для корпуса и крышек, пружину толкателя, ролик в сборе. Для точного подбора следует указывать полное обозначение модели, например, МДО-С203ДК.
Как заказать и примеры маркировки
При заказе необходимо указать полное условное обозначение аппарата, которое формируется по стандартной схеме. Вот несколько примеров для типовых задач:
- Для станка с малым расходом и быстрым возвратом: МДО-103 (резьба М22х1,5, без доп. опций).
- Для пресса с точной "подводкой" и быстрым возвратом поршня: МДО-С203К (стыковое, Ду20, с дросселем "ползучей" скорости).
- Для мощной гидросистемы с необходимостью свободного обратного хода: МДО-С323Д (стыковое, Ду32, с обратным клапаном).
Для оформления заказа или получения консультации перейдите в раздел Контакты или воспользуйтесь формой связи на сайте https://gidro777.kz/.
Часто задаваемые вопросы (FAQ) по гидродросселям МДО
1. Как выбрать нужную модификацию гидродросселя МДО путевого для моего станка?
Выбор зависит от трех ключевых параметров: расхода гидросистемы (л/мин) – определяет Ду (10, 20, 32 мм); типа подключения трубопроводов (определяет резьбовое или стыковое исполнение); и требуемых функций. Если нужен быстрый обратный ход без сопротивления – заказывайте модель с буквой "Д" (обратный клапан). Если требуется особая точность финишного позиционирования – модель с буквой "К" (дроссель "ползучей" скорости).
2. Какие сроки поставки гидродросселей МДО в города Казахстана?
Основной склад бренда Гидротех расположен в Костанае. Отгрузка осуществляется в течение 1-3 рабочих дней со склада в Костанае. Доставка в Алматы, Астану, Шымкент, Караганду, Актобе, Тараз, Павлодар, Усть-Каменогорск и другие города занимает от 2 до 7 дней в зависимости от выбранного транспортного варианта. Также возможна отправка в страны СНГ.
3. На каком масле можно работать и какой нужен фильтр?
Гидродроссели МДО путевые рассчитаны на минеральные индустриальные масла (ИГП, И-30А и аналоги) с кинематической вязкостью в рабочем диапазоне 10-400 мм²/с. Чистота масла – критически важный параметр. Перед аппаратом обязательно должен быть установлен фильтр тонкостью очистки не грубее 25 мкм. Это гарантирует долгий срок службы и отсутствие заклинивания золотника.
4. Можно ли установить стыковой гидродроссель МДО вместо резьбового?
Да, это возможно, но потребуется монтажная (промежуточная) плита с соответствующей разметкой отверстий и уплотнительными канавками под кольца круглого сечения. Плита должна иметь шероховатость не более Ra 1,6 мкм. Преимущество стыкового исполнения – компактность и отсутствие точек потенциальных протечек по резьбе, что делает его предпочтительным для стационарного промышленного оборудования.
Поставки напрямую в Казахстан от бренда Гидротех
Компания Гидротех, являясь прямым поставщиком гидравлической арматуры, предлагает гидродроссели МДО путевые с гарантией качества и полным пакетом сопроводительной документации. Наши специалисты, базирующиеся в Костанае, готовы оказать консультативную поддержку по подбору, монтажу и эксплуатации оборудования. Мы организуем доставку в любой регион Казахстана и страны СНГ, обеспечивая промышленные предприятия надежными компонентами для их гидравлических систем. Для получения актуального прайс-листа и условий сотрудничества свяжитесь с нами через сайт https://gidro777.kz/.
